地形：

在blender中用osm获得一个地形mesh，通过ue5.2插件mesh convert terrain在ue中创建landscape，转换world partition版本导出到5.3版本。地形方面的一致性通过选中landscape proxy在ue中导出fbx，再到blender中导入，其相对位置是一样的，然后找3个点放置模型观察两个软件中模型所处地形的相对位置，来确认贴图位置使blender和ue的地形位置一致。

道路建设：

frg对着贴图铺好车用道路后，convert mesh再用shrinkwrap的project模式，开启positive和negative，将车道吸附到地形上。

阅读更多

由于Num Custom Data Floats 5.3版本开始才有相关的set函数，没有这个暂时解决不了packed level actor室内伪装重复，因此昨天陆续开始移植之前的项目到5.3版本。Mesh convert Terrain这个插件5.3版本好像不能用，测试了下在5.2版本生成好之后再导入5.3，这里我添加了来自CityPark的地形材质并做了些修改，引入了长沙卫星图作为垫图，不过这里要更改旋转、uvtile和uv偏移，使用地形是为了利用world partition特性，让巨大场景在动态运行时只加载一定范围的物体，另一方面是我希望借助landscape的paint解决自然环境的一些材质，比如土壤青草什么的，ue的water插件水景也需要landscape。为了让blender导入ue的道路、建筑在blender和ue的位置相同，需要找一些基准定下来，地形大致到位用湘江和橘子洲作为参照，然后将整体到路mesh导入调整landscape材质的偏移使其能和道路对上。

阅读更多

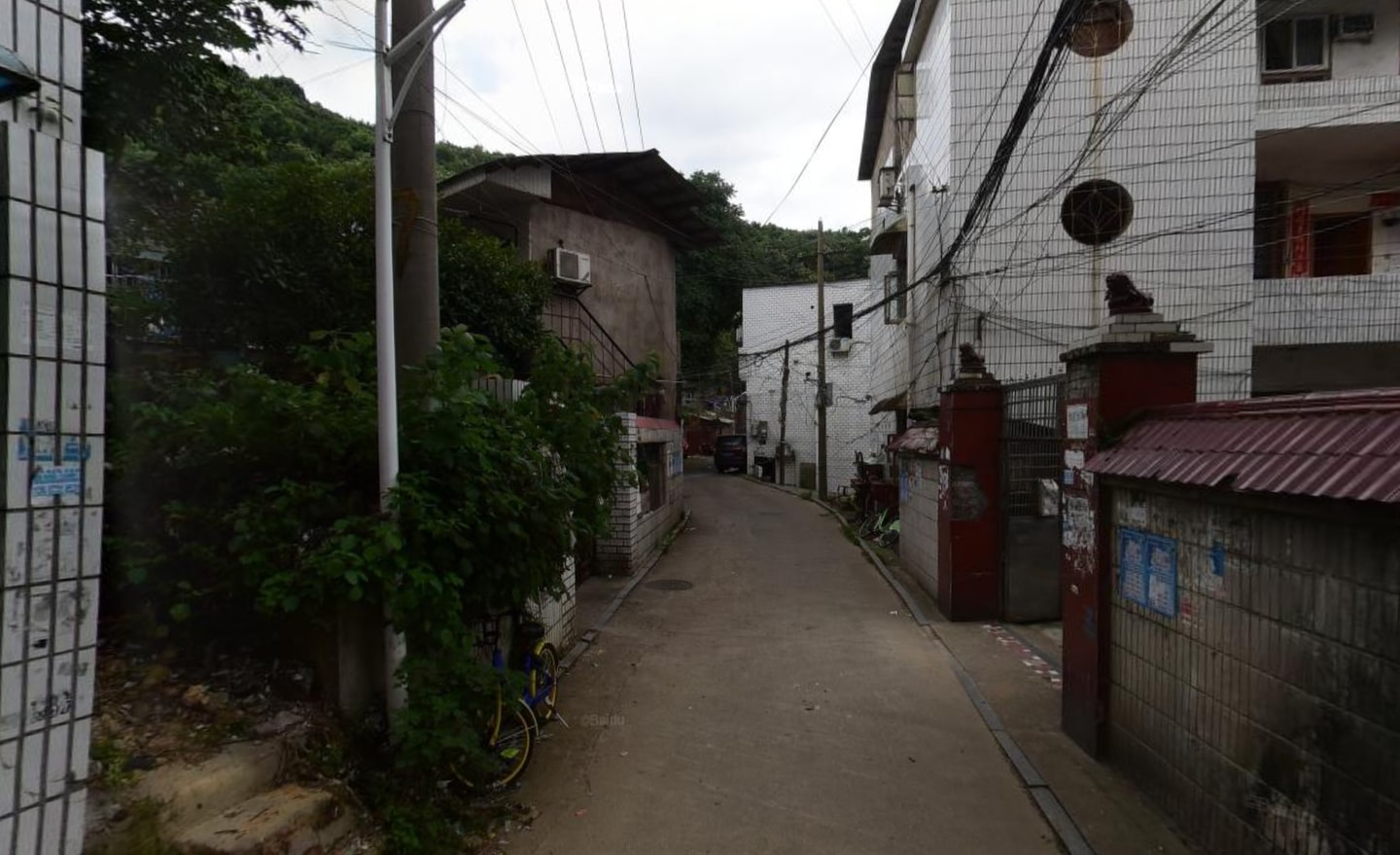

不过做每个区块前先看一下这个区块的实景参考一下，不过也不一定要采用实景的手法就是了

阅读更多

道路提取内圈曲线作为curb的array curve路径，这条曲线再转mesh offset至curb内侧f键填充成面，用inset 8米生成人行道，此时将人行道内圈曲线提取转mesh offset填充成面，将这个面分离scale z方向归零对齐，这个面的边缘再和人行道bridge对接，这样可以使得中心面相对于整个街区的地形在z轴方向居中，既有高起也有下沉。

原先的方案里先做小区最后处理起伏，我想了下小区内的起伏应该不影响主路，因此不存在主路起伏调整好之后因为相邻区块内的起伏调整（如构造坡面绿化、阶梯）导致主路波动，从而影响另一侧区块的设计。

阅读更多

对于不同路宽的连接，情况1：在路口处垂直于窄路构造两个平行线，其中宽路的控制线段位于紧贴窄路一侧如下图。

阅读更多

首先做到这一步我发现之前大量时间用在选取物体“/”键独立显示上，做到后面东西越来越多，在完整场景里选取变得十分困难了，这时要规范分类collection，比如道路做一个collection。对道路进行编辑，做材质、uv展开时隐藏其他collection即可。

关于小区的道路我想了下先把地形mesh转换成一个完全平面，等全部做完以后再通过权重z方向偏移道路局部以及地形mesh即可产生起伏的效果。

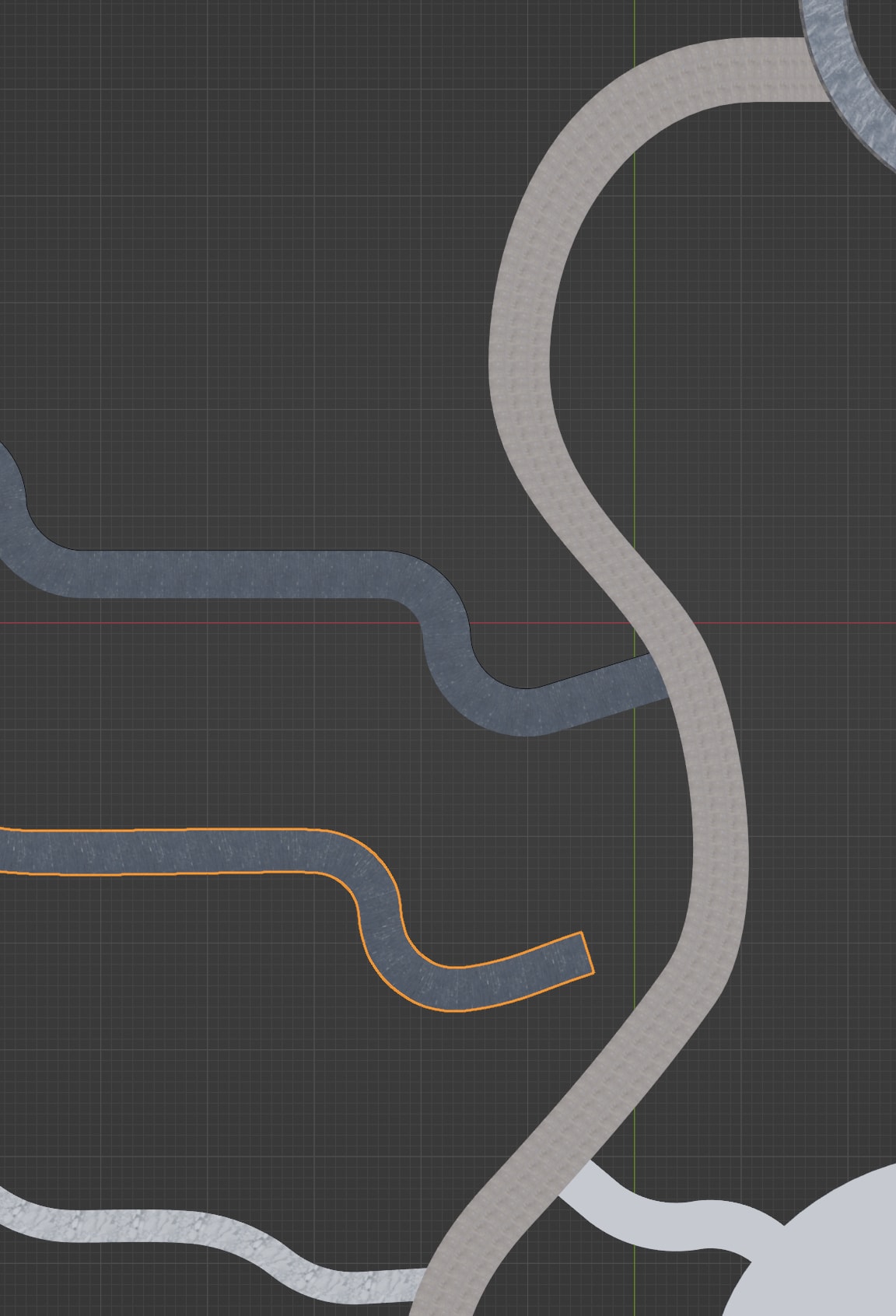

道路的绘制直线可以直接用cube去拼凑，若是曲线路径那么有两种做法一个是bezier绘制，这个方法适用于不规则超长贯穿式路径的绘制，可以快速搞出很不规则的曲线，缺点是其弧度很僵硬，与绘制的笔法有关系，可能有数位板会好一些？下图中白色为bezier绘制的曲线路面。第二种方式是对挤出的cube用spin tool做拱形挤出，这种方法每次只能搞一个弯曲，优点是做出来的弧度十分圆润。
