Penda水的颂歌景观亭

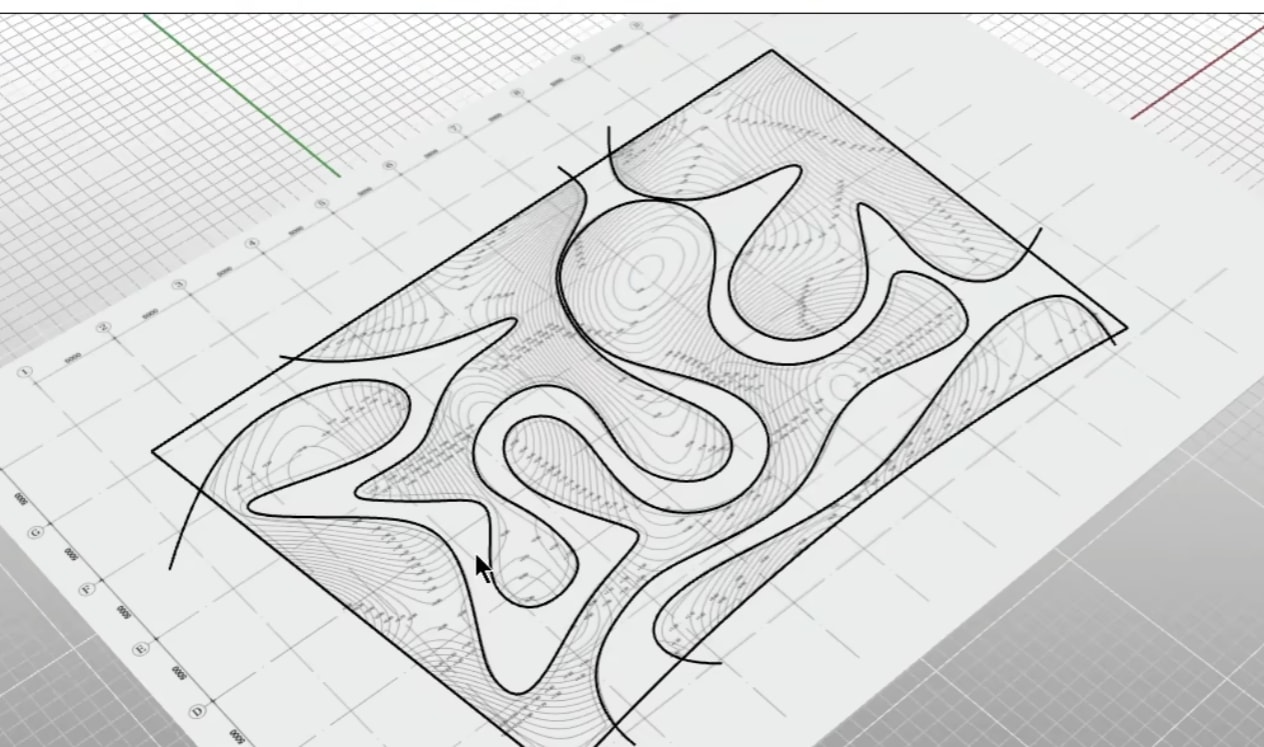

第一步画线勾勒出道路

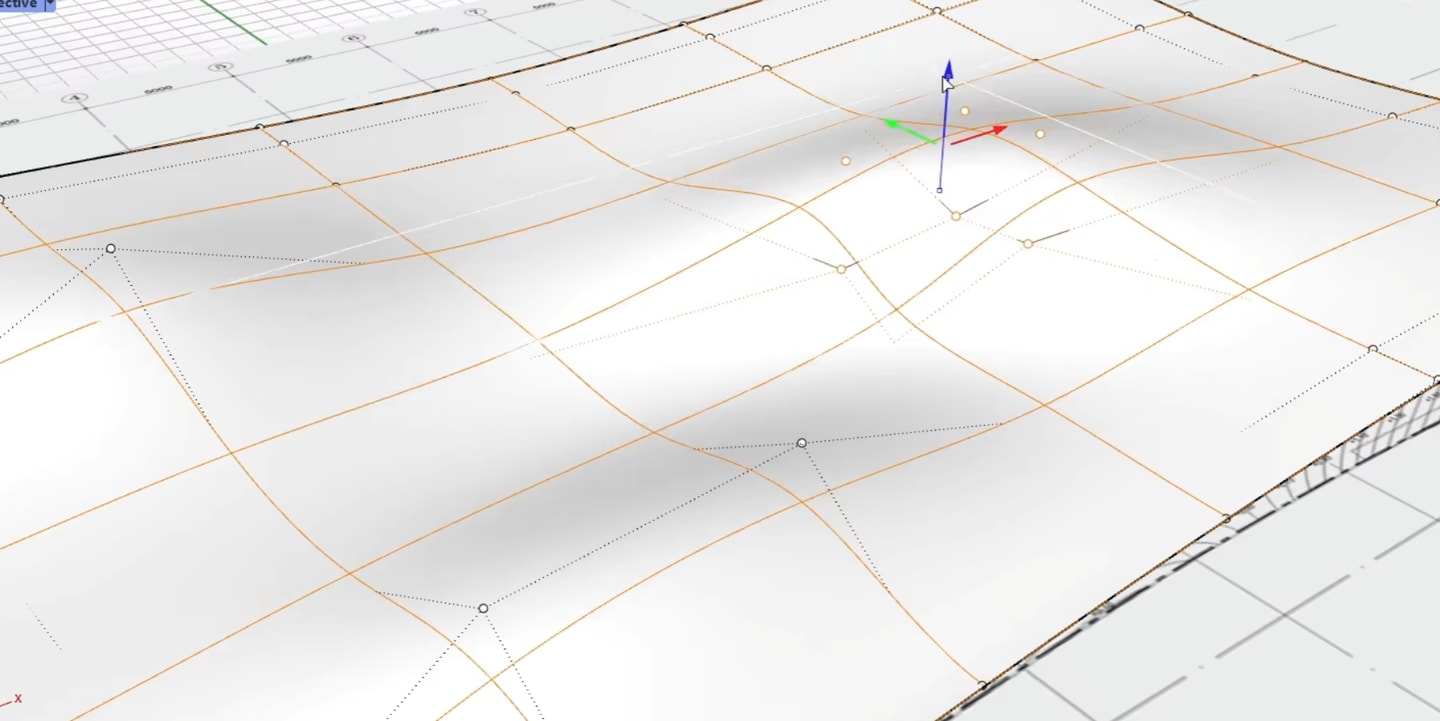

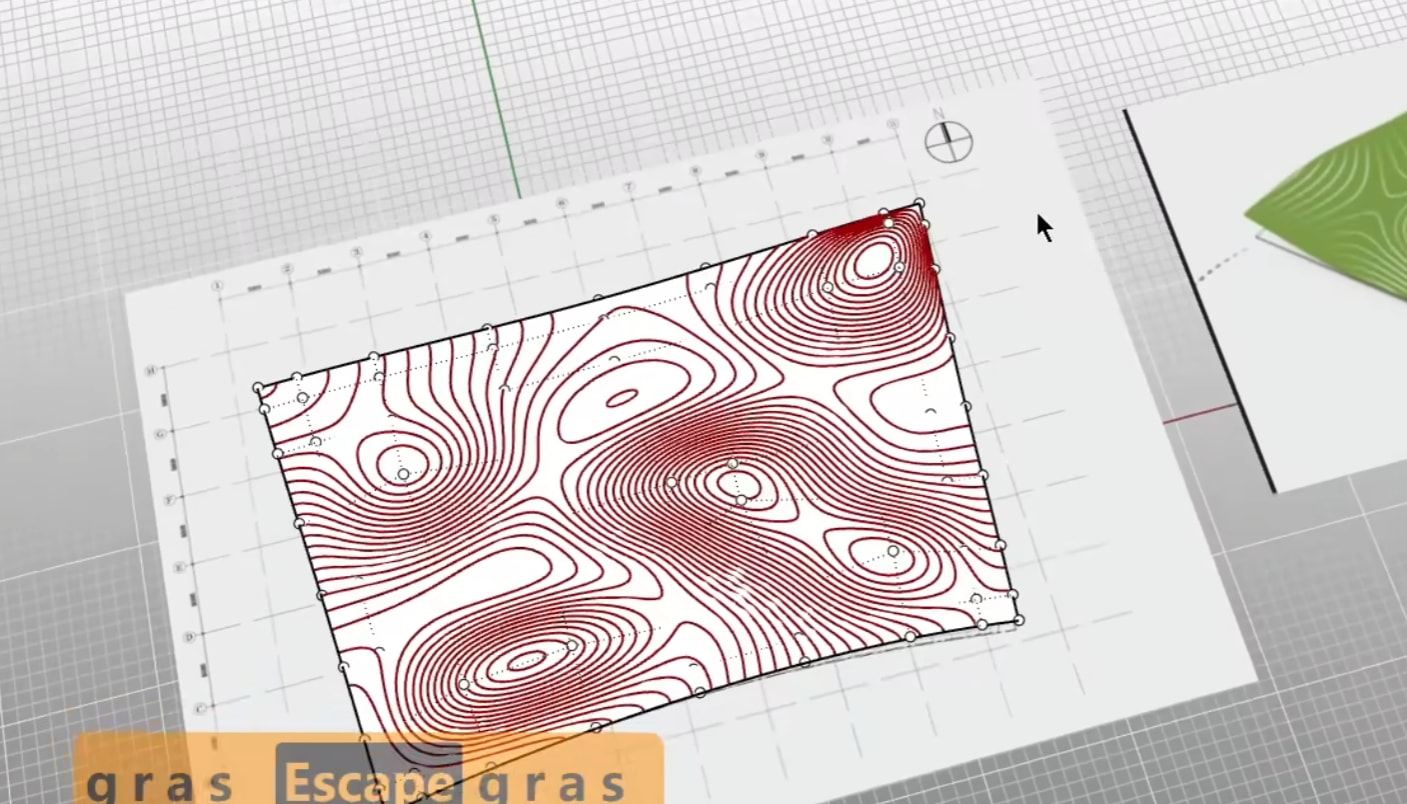

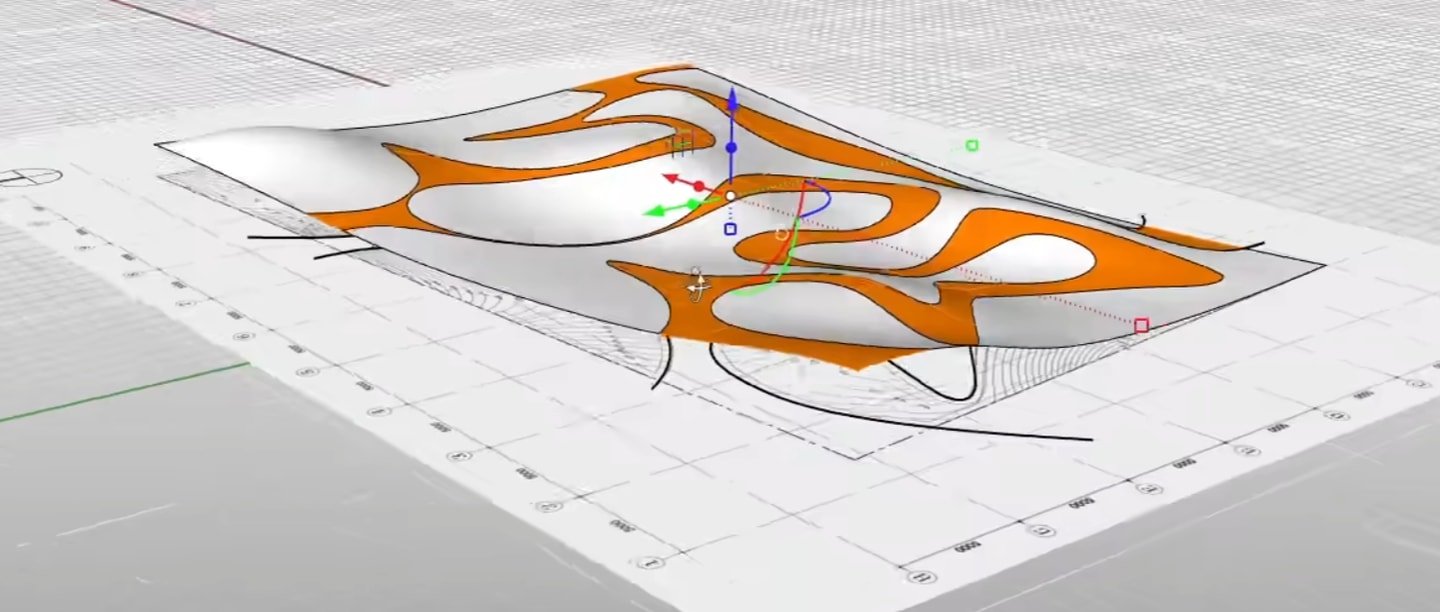

第二步nurbs曲面偏移制造起伏，blender里面就是polygon vertex偏移要求面数略多。我这里没看明白生成contour轮廓线的目的是什么。地平道路在blender中应该是曲线投射到地形曲面？或者说整个地形起伏设置的时候，道路跟着一起？从后续来看这个地形是用作上方的“屋顶”。

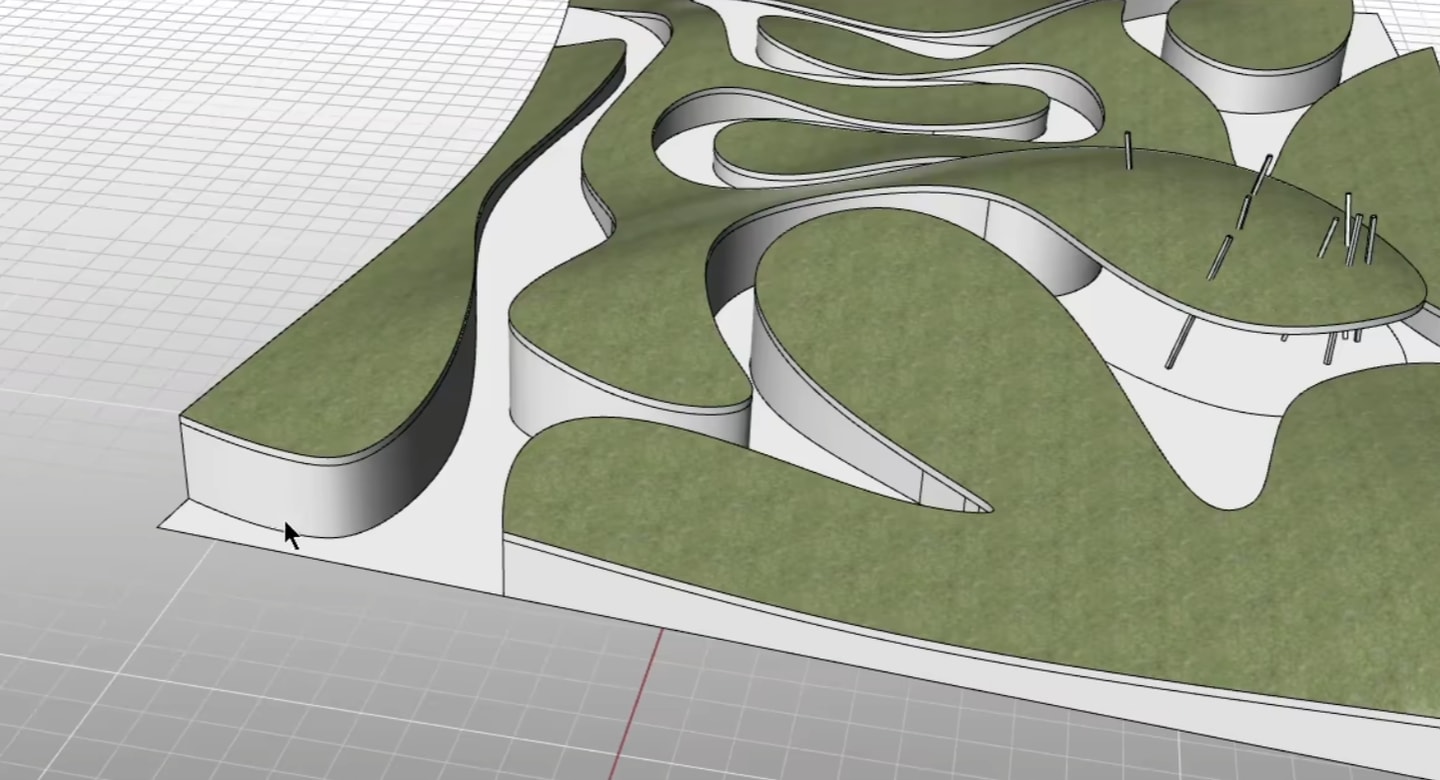

貌似地面是平的，分两层下拉以后布尔切除使得整个和地面平齐。

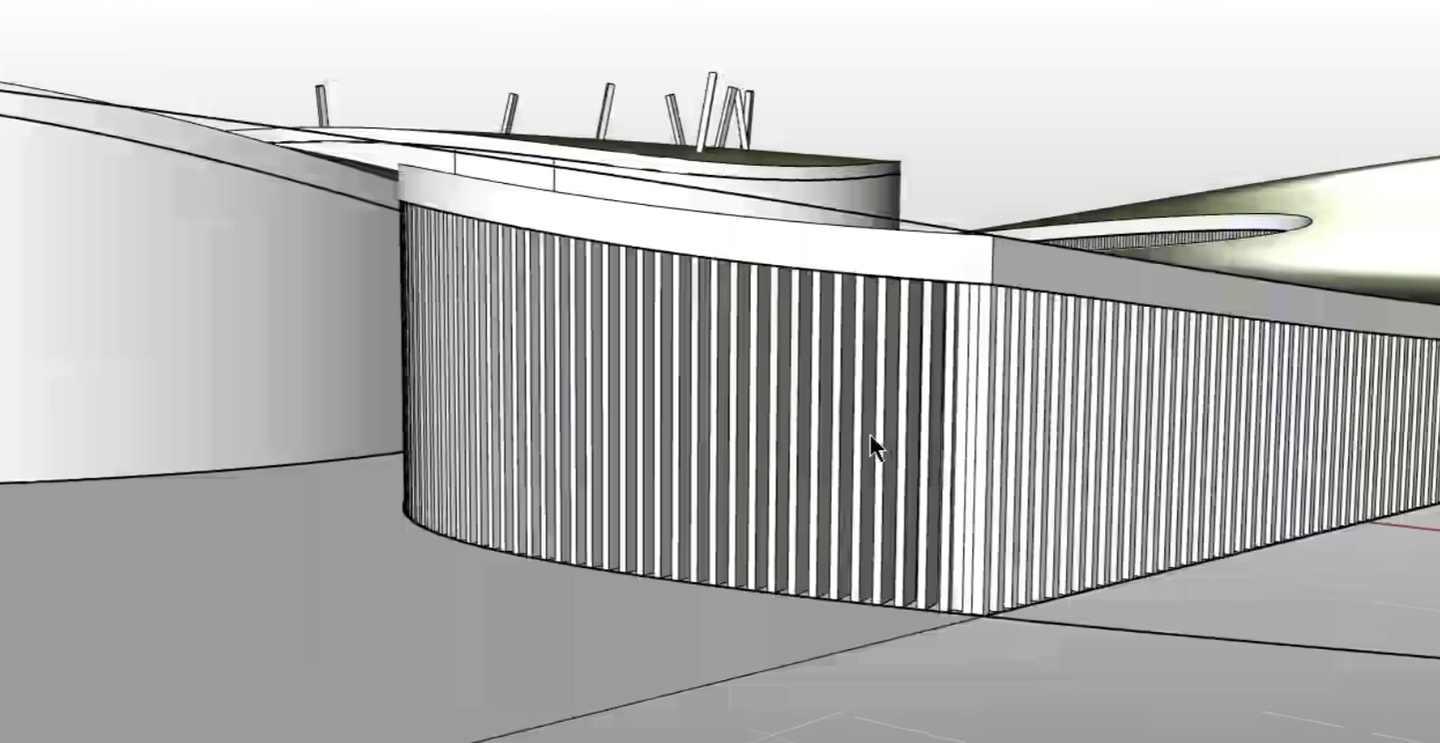

栅格用duplicate along curve ridge

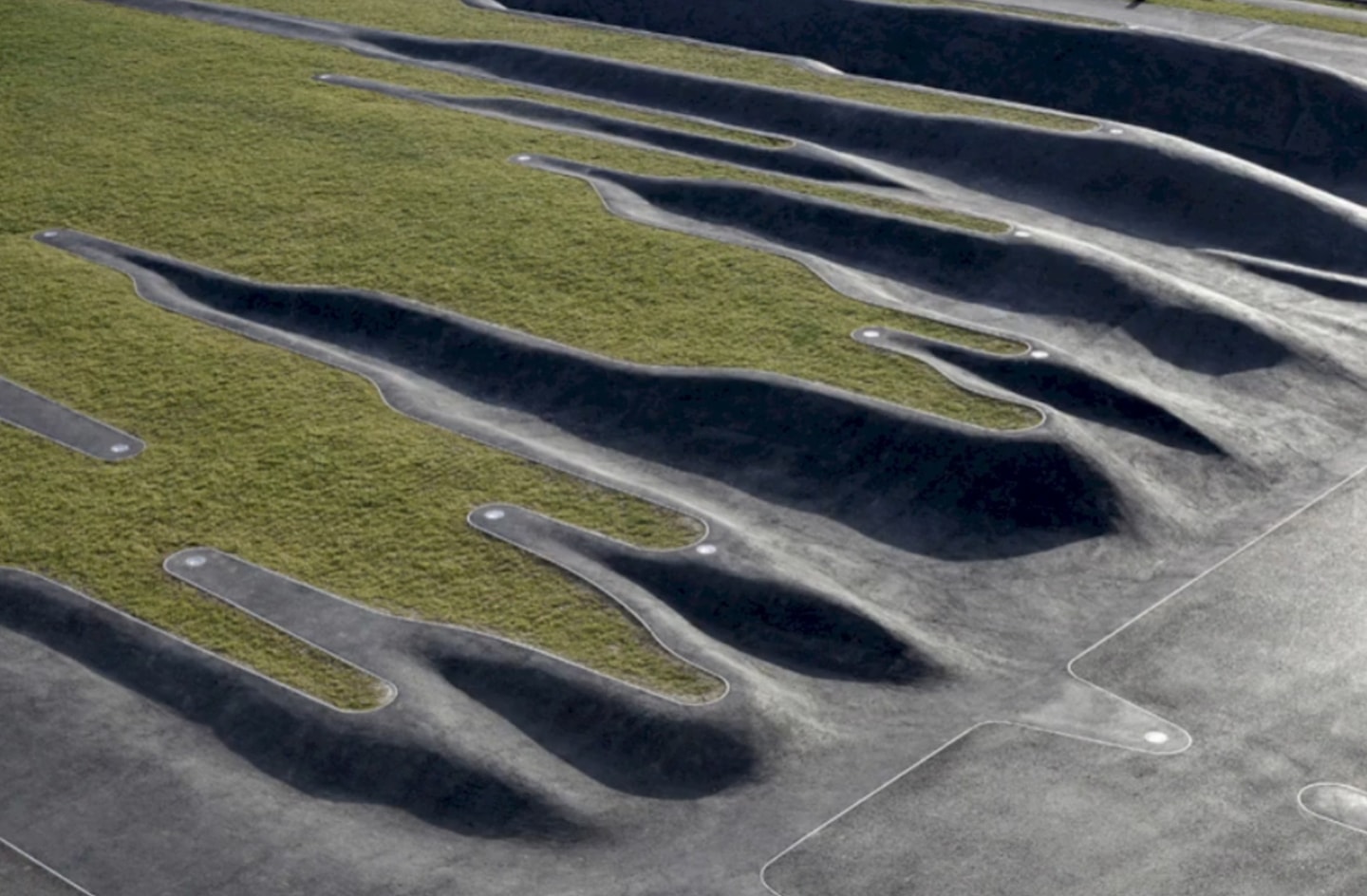

瑞士景观雕塑地形
这个做法很复杂，实际效果意义不大，硬要搞的话目前想到的是选取边缘点，然后grow选区，反选再权重偏移
海洋之森购物公园

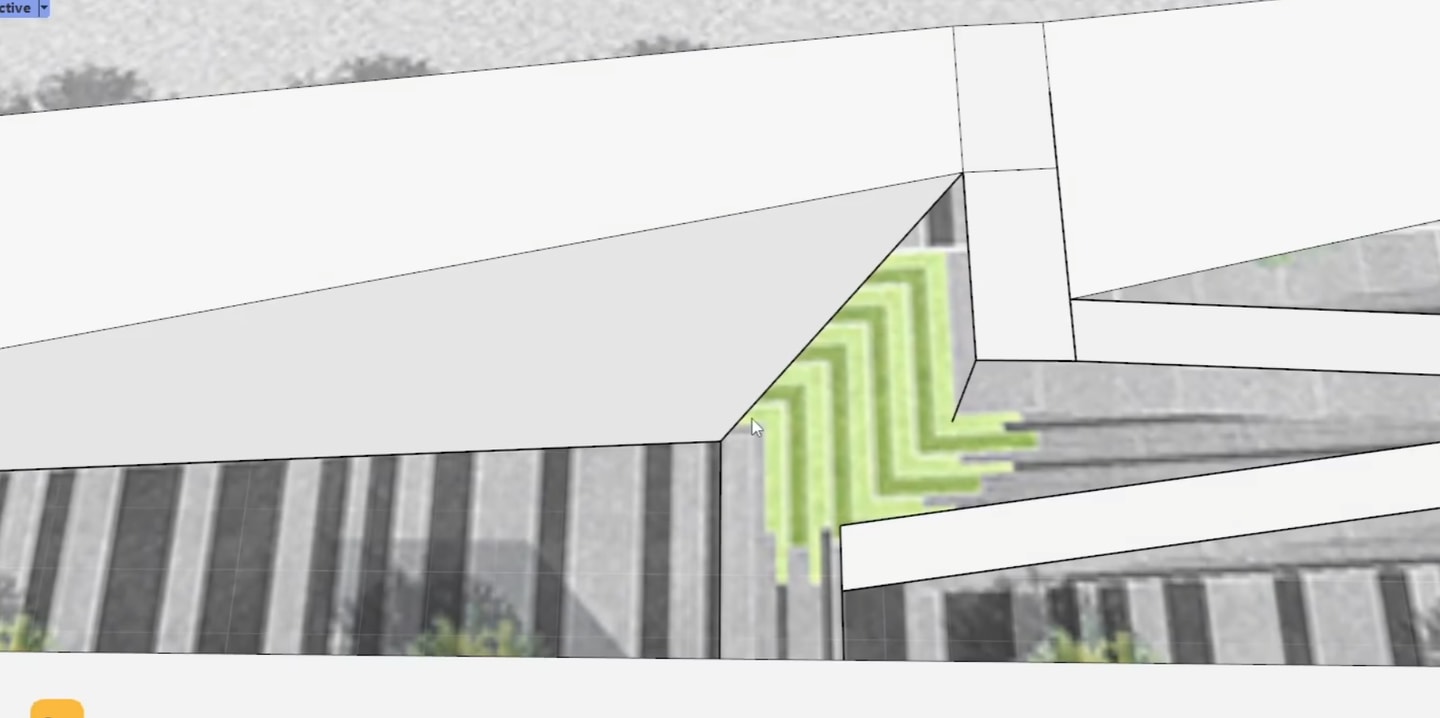

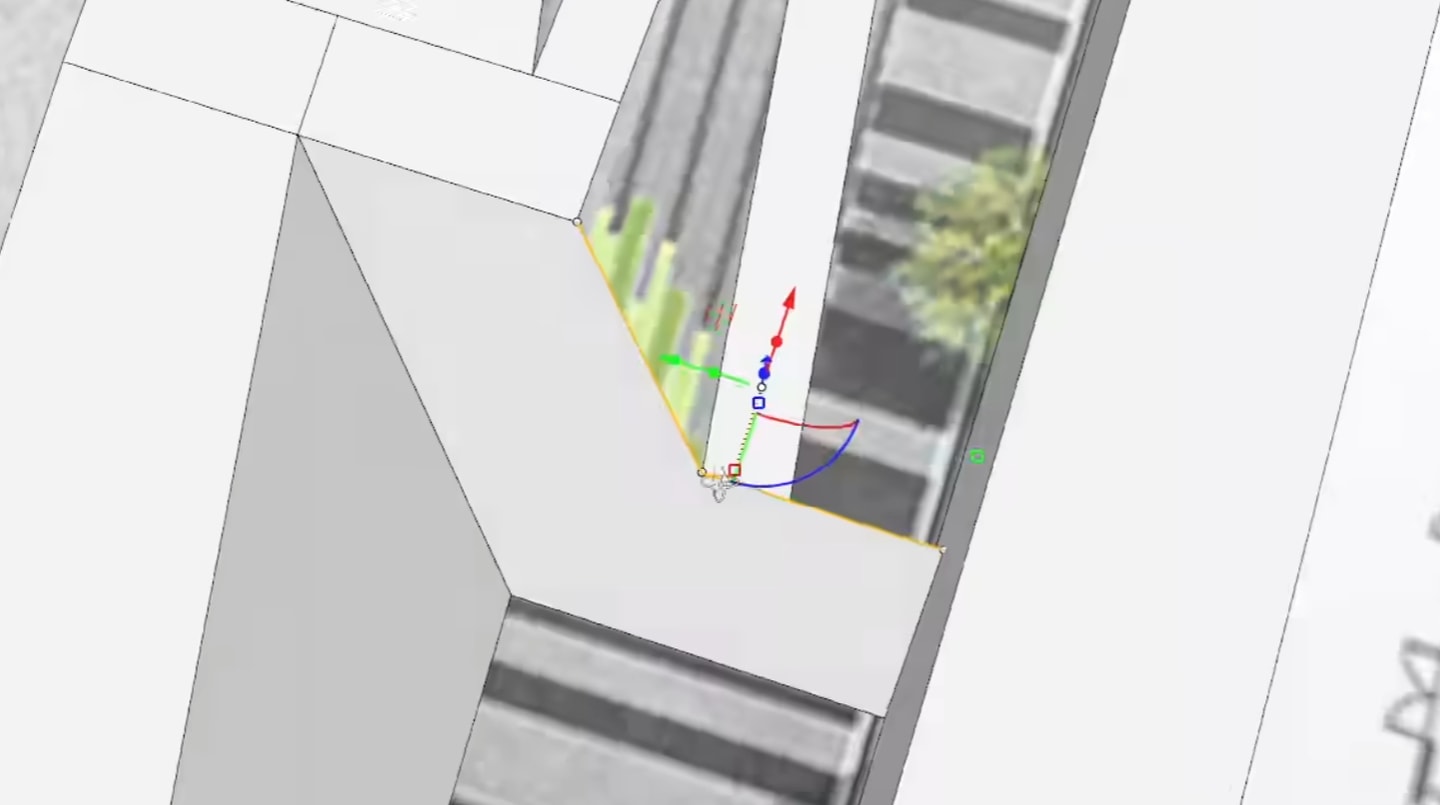

这里第一步画线和地平是一起来的，这样搞是不是会导致逻辑混乱，前画后改手忙脚乱？图2中演示了一个共面问题，如果不是精确计算设置偏移的话，似乎在平面确定后拉起来并不好确定这个共面？
blender中先用阶梯宽度来推测整体参考图大小，台阶宽度最小30cm加宽2倍的视作60cm？坡度方面，一个连续坡面最大坡度不能超过1：12，比如36米长的路最高点就是3米，按照0.15米高一格阶梯么就是20级阶梯，这样就合理了。

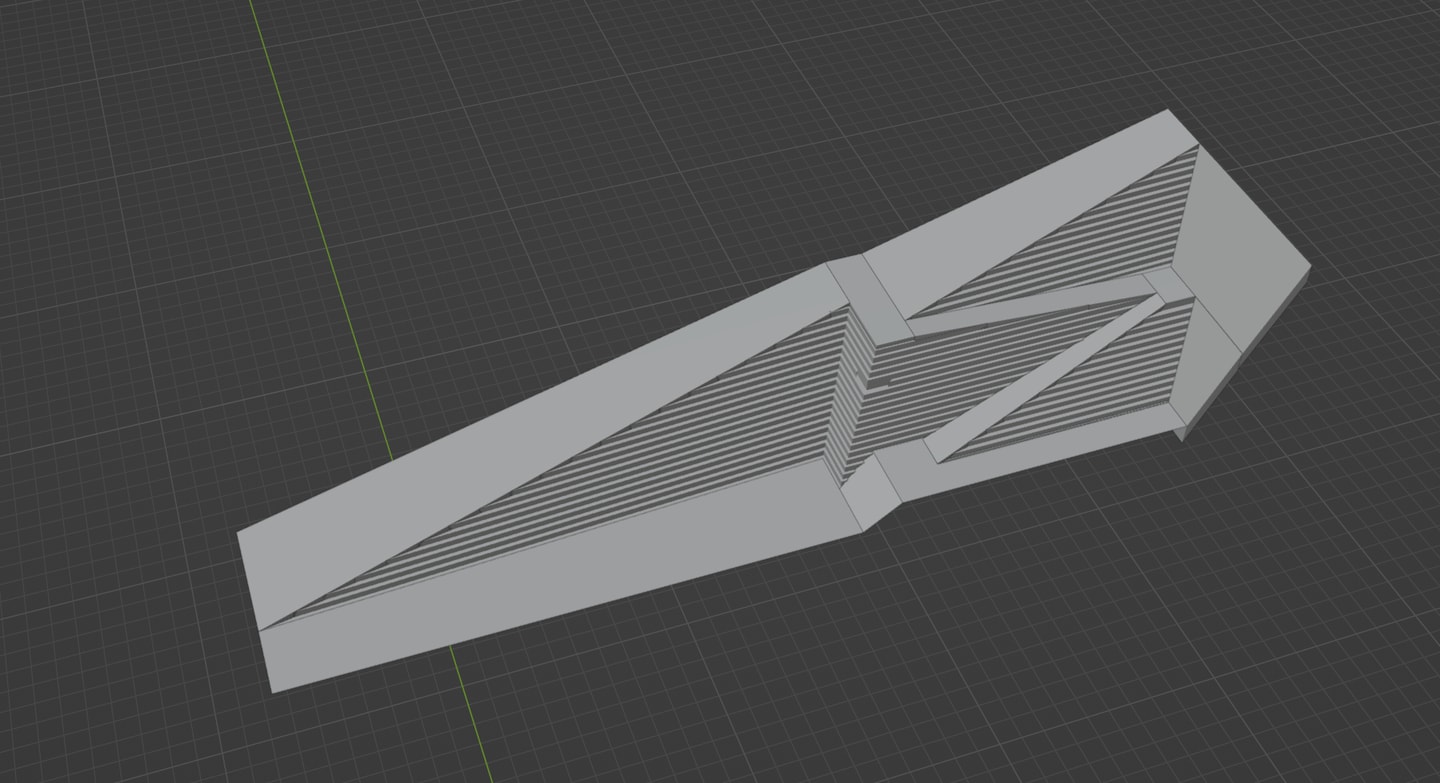

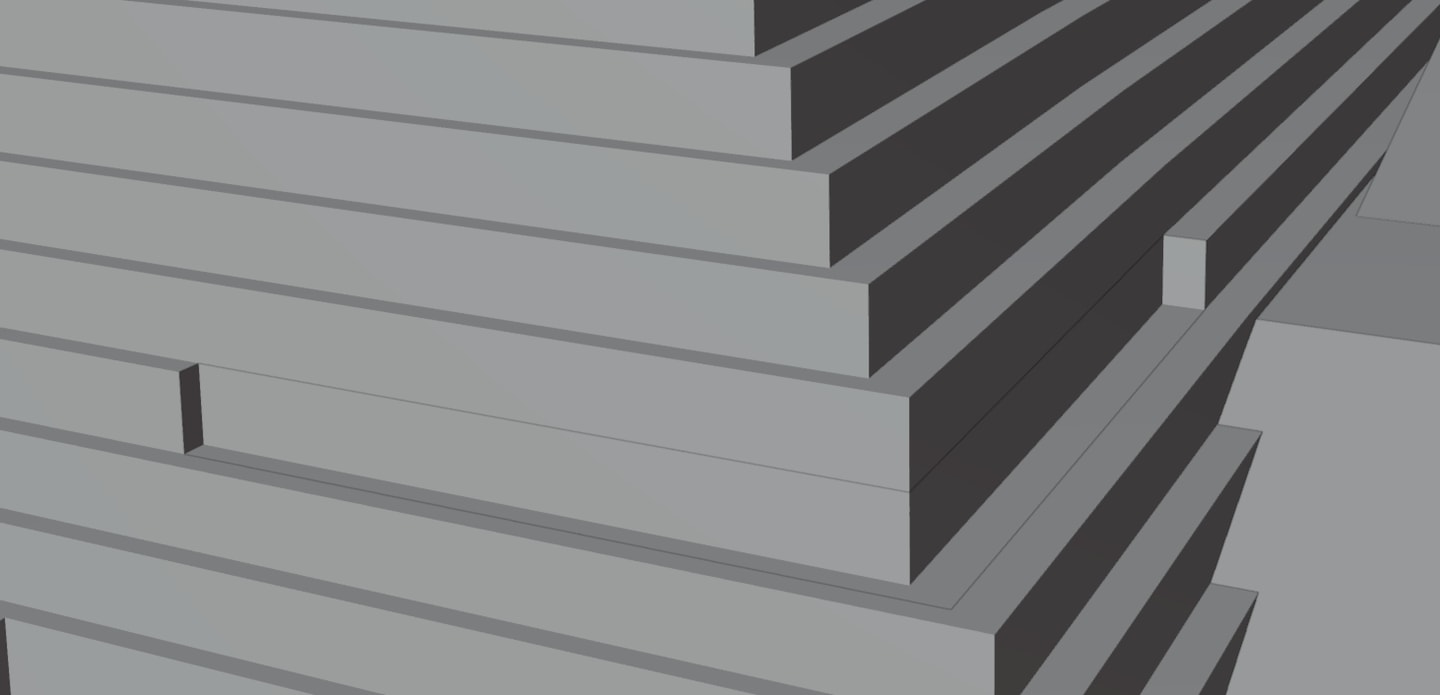

阶梯制作时要注意一排阶梯要共面，在共面的基础上，阶梯的做法是计算出坡面的垂直高度/0.15计算阶梯数，通过面模式用dice v2添加分段添加阶梯数-1个细分，shift g选择相似边来选择这些阶梯线分离，array向内侧阶梯宽度常量（拿一个plane去测算以下即可），最后edge模式下bridge edge loop可以快速型成一个坡面的阶梯，无需布尔操作，完全贴合。实践中可以看出坡面陡峭的情况下阶梯会十分窄从而脱离现实。阶梯坡面作为模板可以快速复制搬运修改。不用布尔所以不用solidify改面片比较容易，图2为台阶合并，可以用来模拟不同大小高度的花坛穿插摆放。

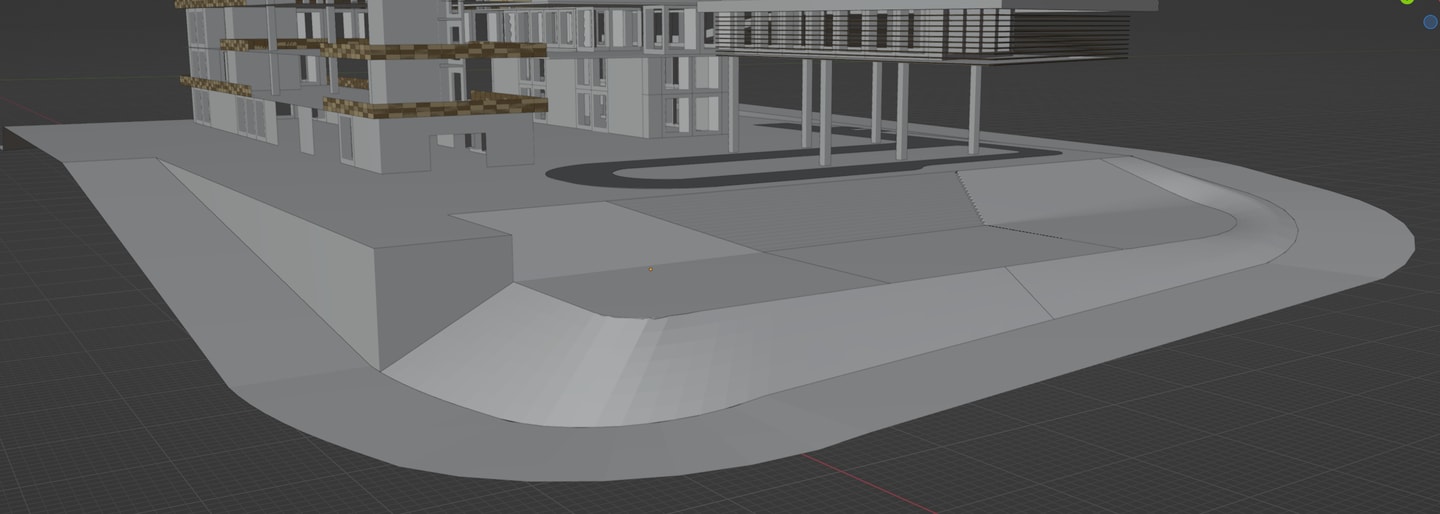

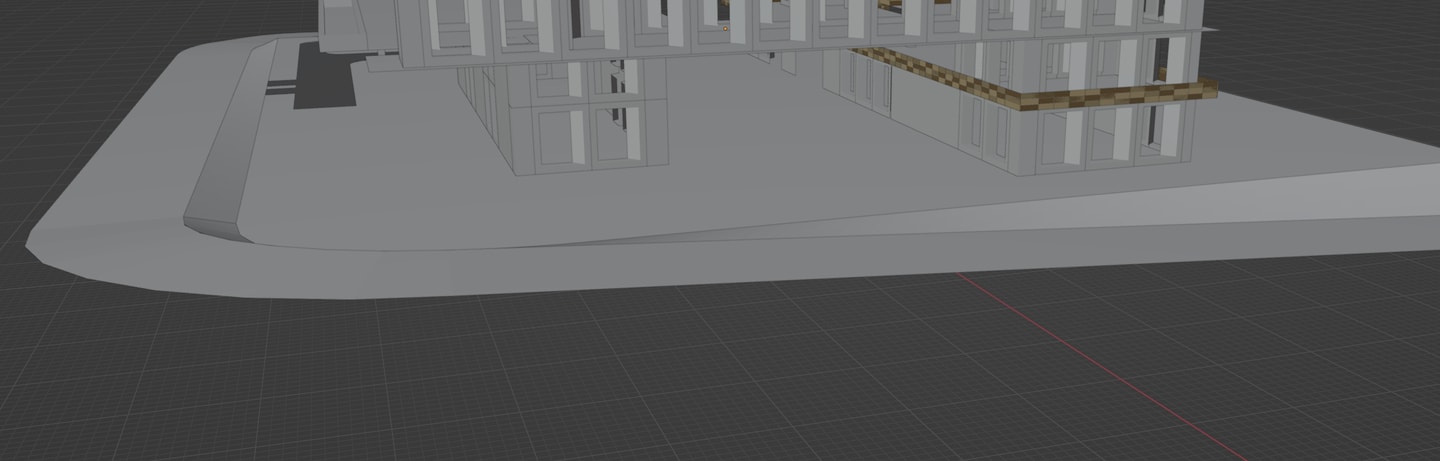

我试着对医院附近的地形做了“修补”，没遇到什么问题，拼接十分流畅！这比起archipack弄地形frg转换mesh再shrinkwrap吸附地形做凹凸要畅快多了，且没有耦合问题。
