人行道与建筑间带坡道升降和景观混合，之前不知道如何处理这种情况，往往会陷入复杂曲面权重偏移的想法中，而这会导致楼梯、绿化很难处理贴合问题以及满目疮痍式的凹凸不平。网上我暂时没看到相关的教学，好像就犀牛这个，之前看到一个公园微景观也是犀牛做的，有想试试看犀牛的想法，但是在birail3+被maya这个我以前用过的软件劝退后，我暂时放弃了入手rhino，而是想着如何用教学中的思路在blender中实现。

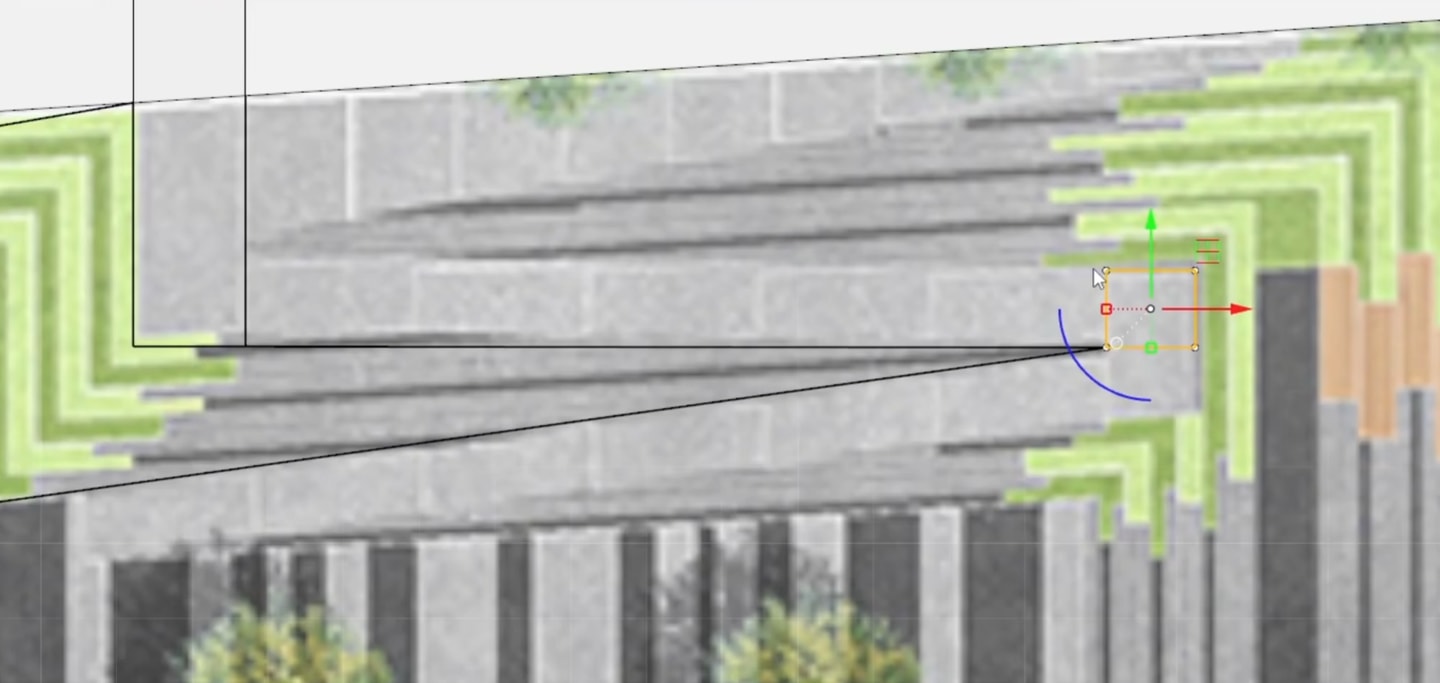

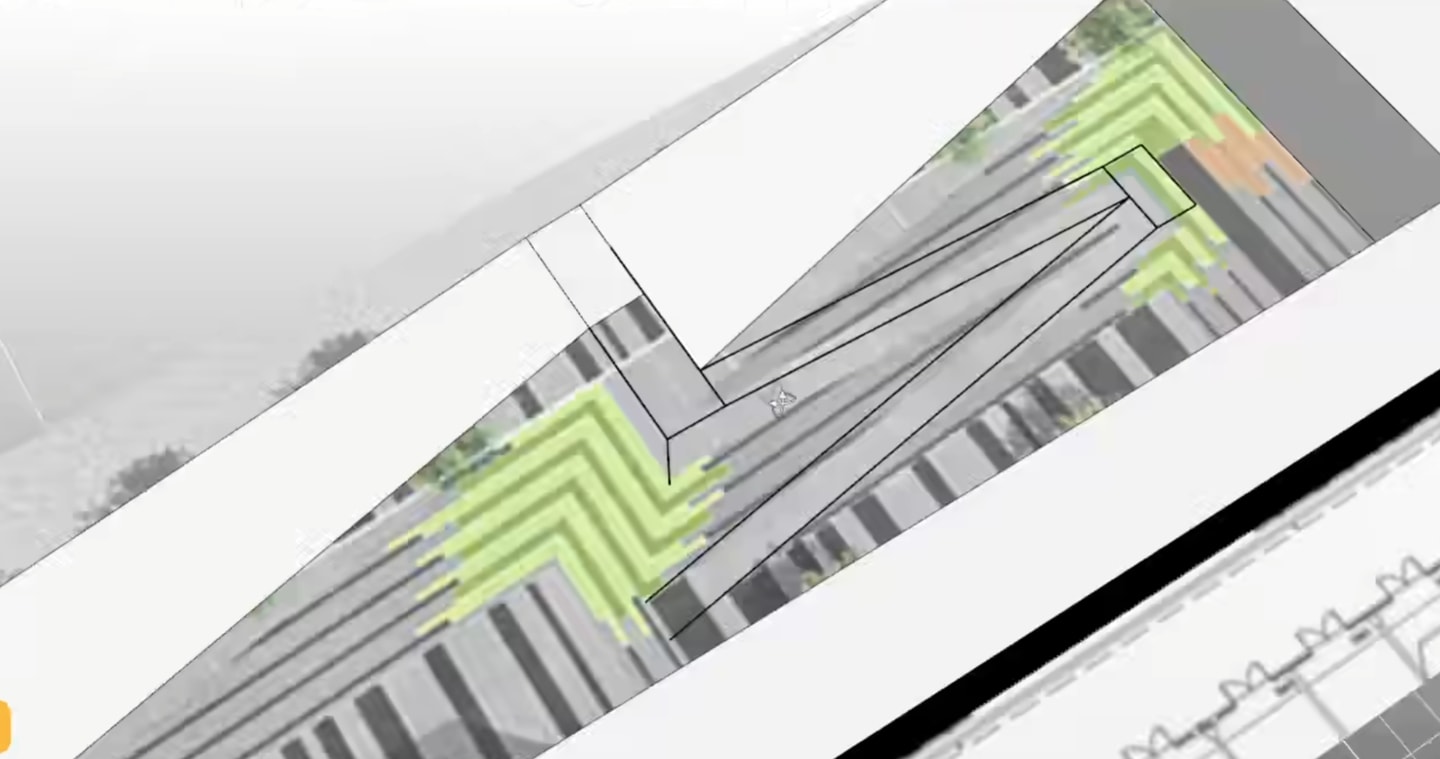

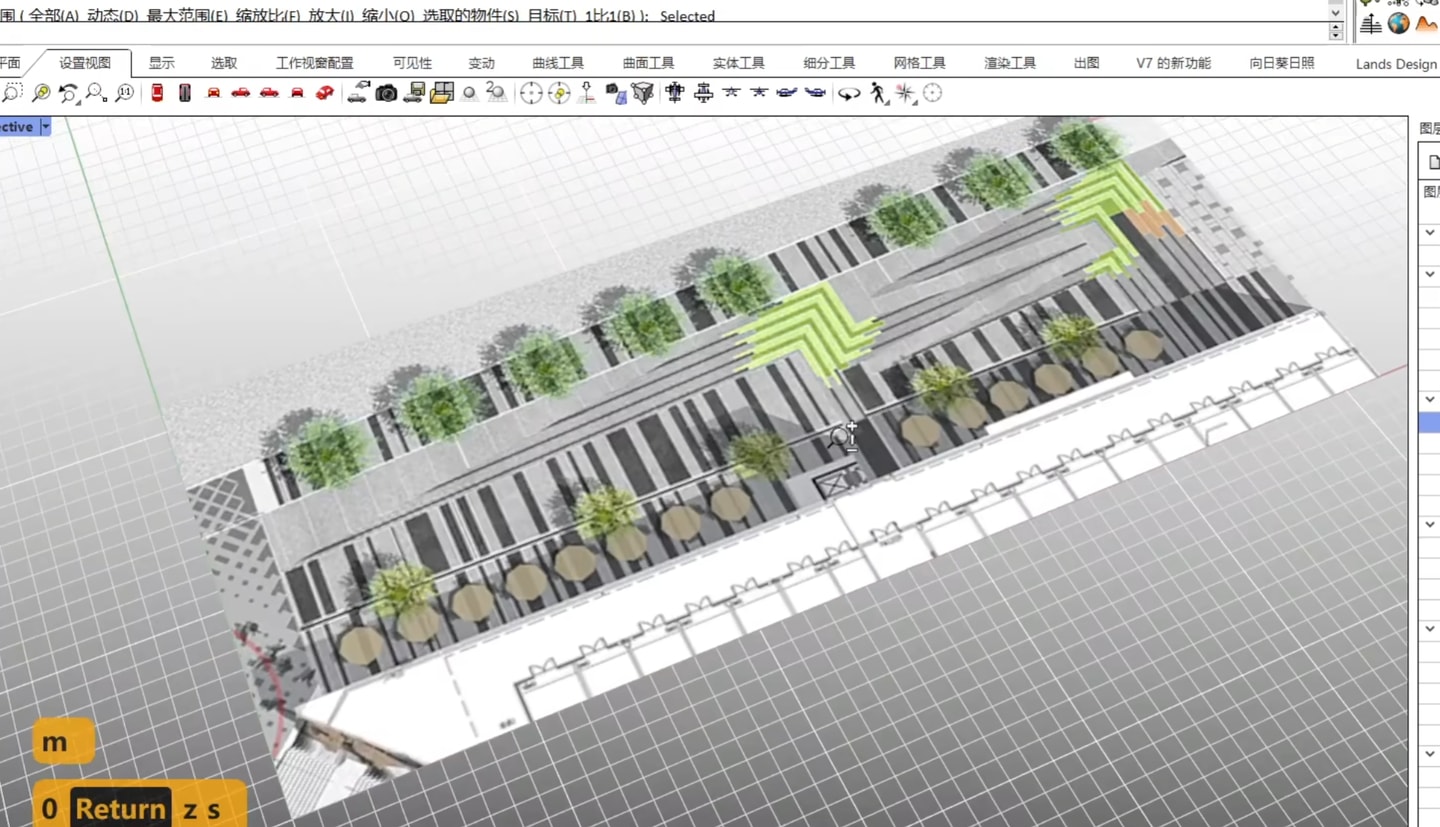

假设可以用midjourney生成景观平面参考？我觉得这种平面我可能都没有直观感受它的效果，那么从立面实拍去反向倒推咯？对于这样一个复杂结构拆解，画出来几个坡面和阶梯的走向。

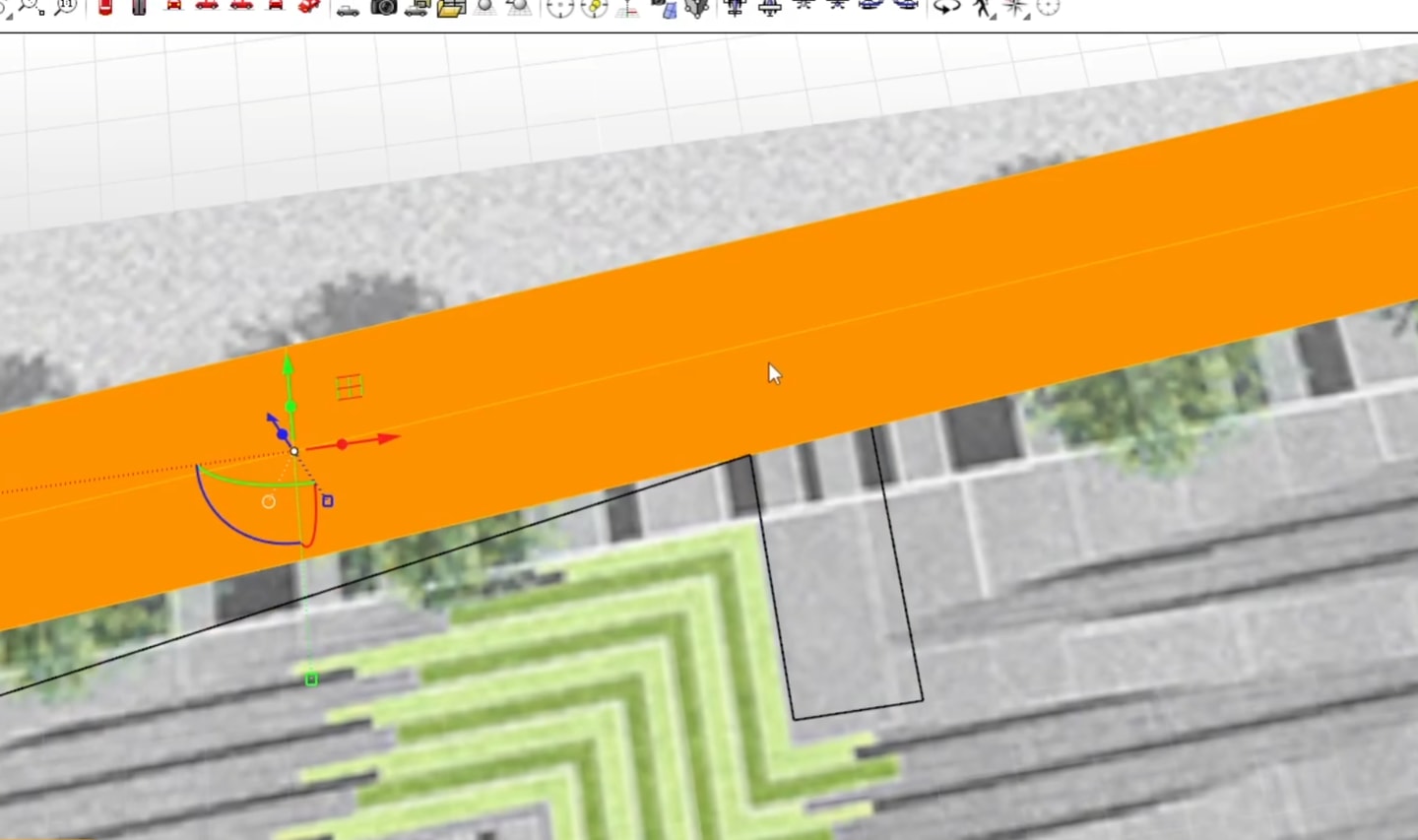

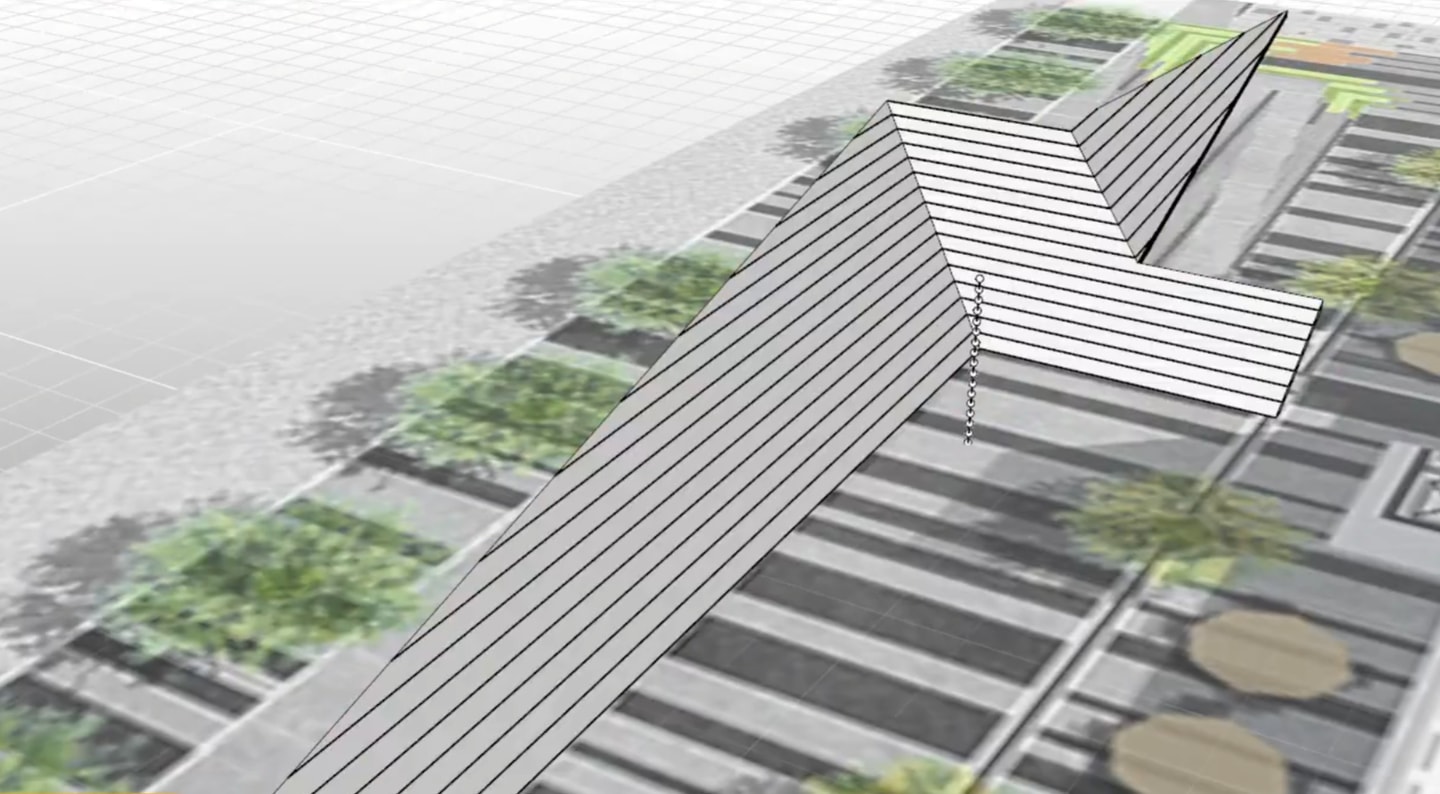

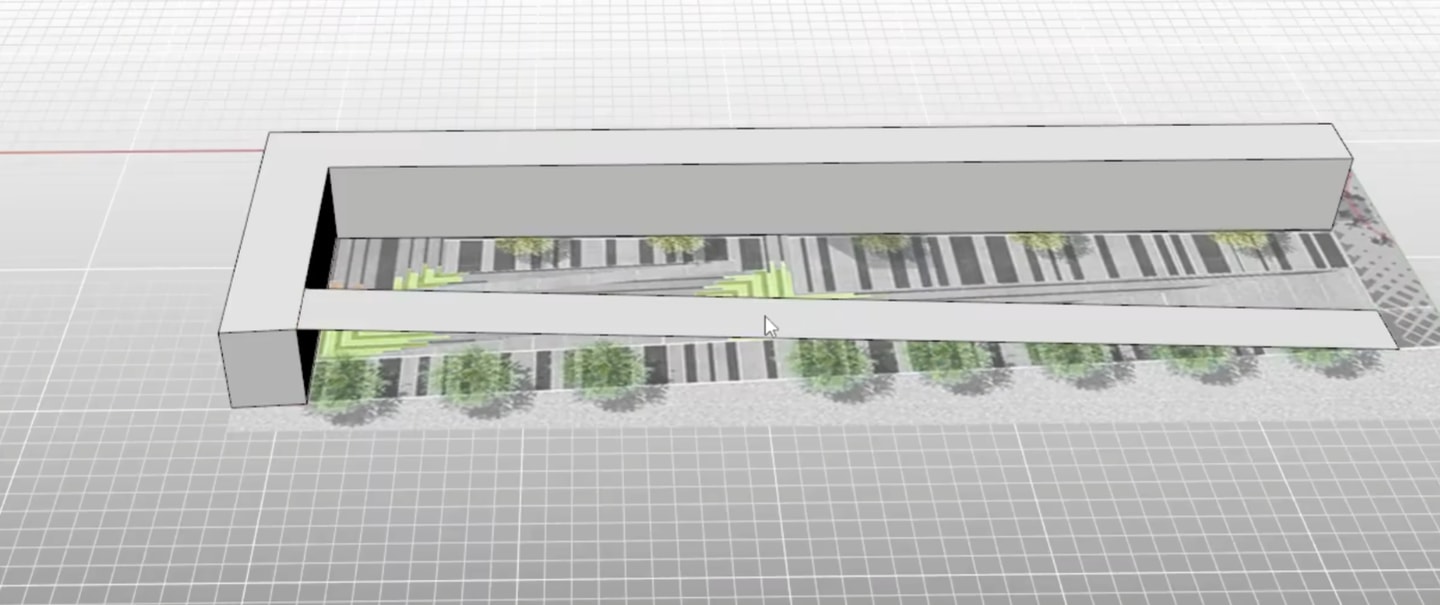

在不知道实际宽高的情况下教学假设坡度为1：12.先把确定的大坡面弄出来。接着看次一级的沿着楼梯的必然是斜坡面

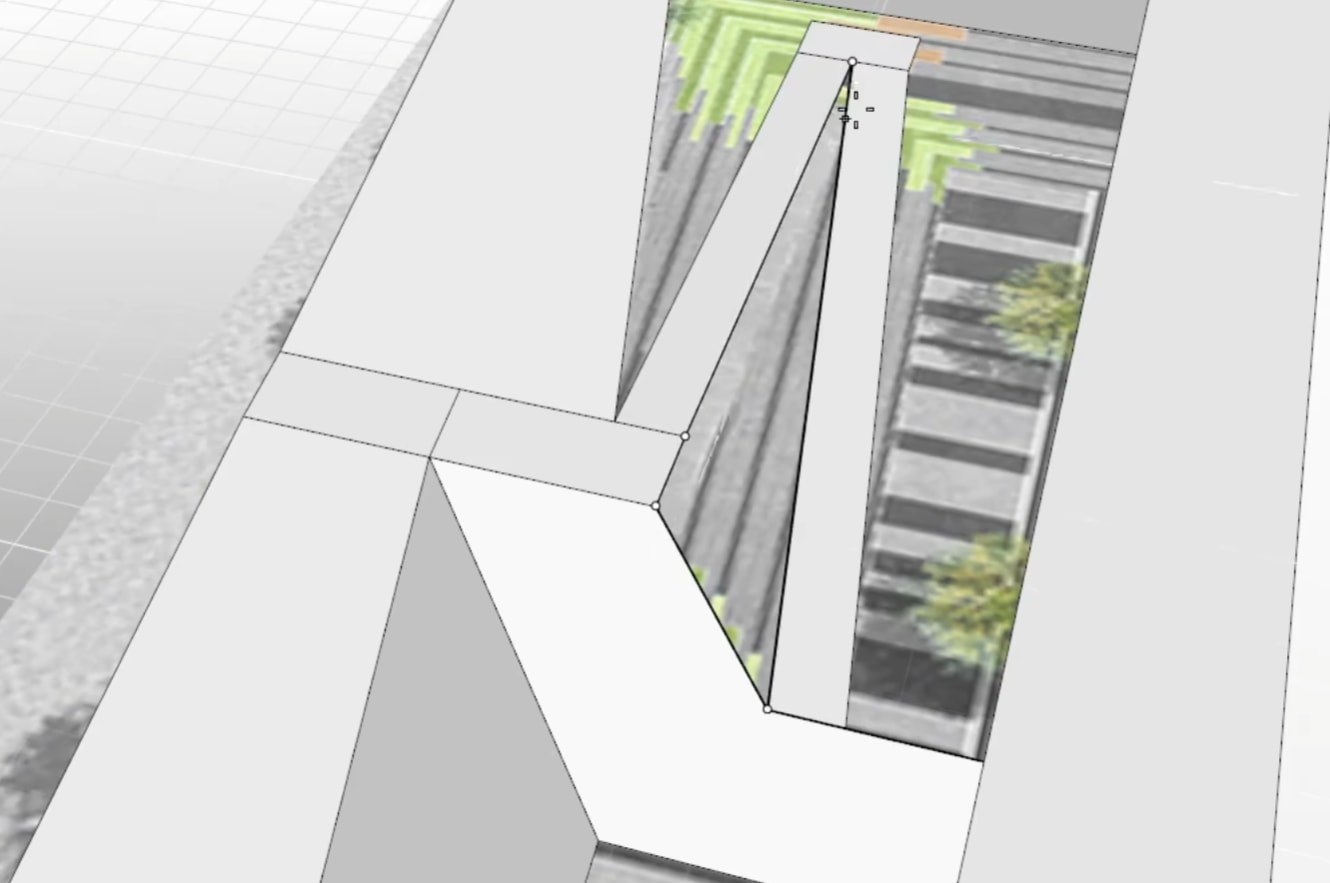

初期主要问题就是分析共面、交线，blender在绘制这些面和点线的处理，我直觉上觉得比起rhino应该要简单不少，没那么多繁琐。大约用了20分钟，作者在rhino里面完成了这些分析并制作出了微地形的大形。

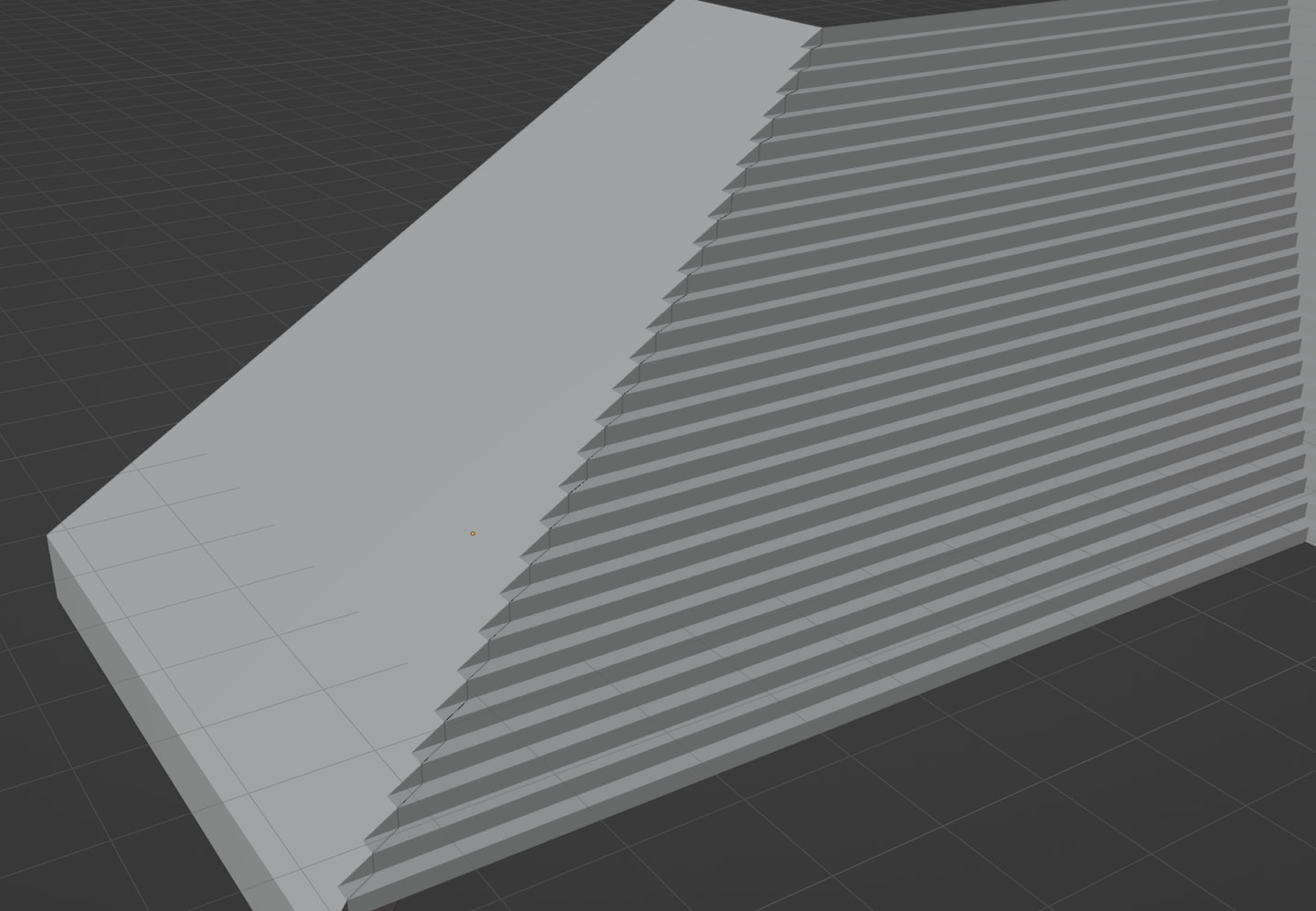

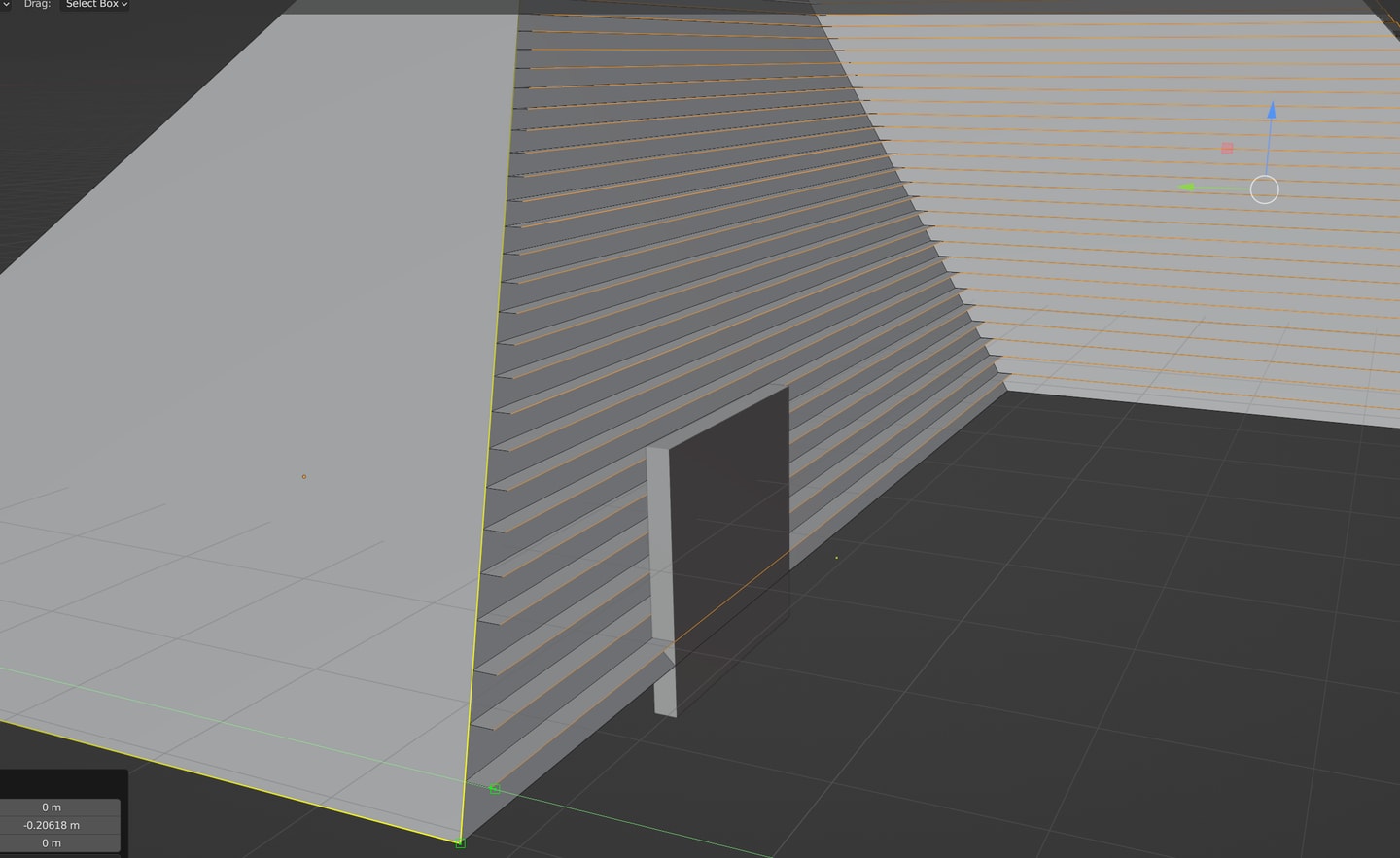

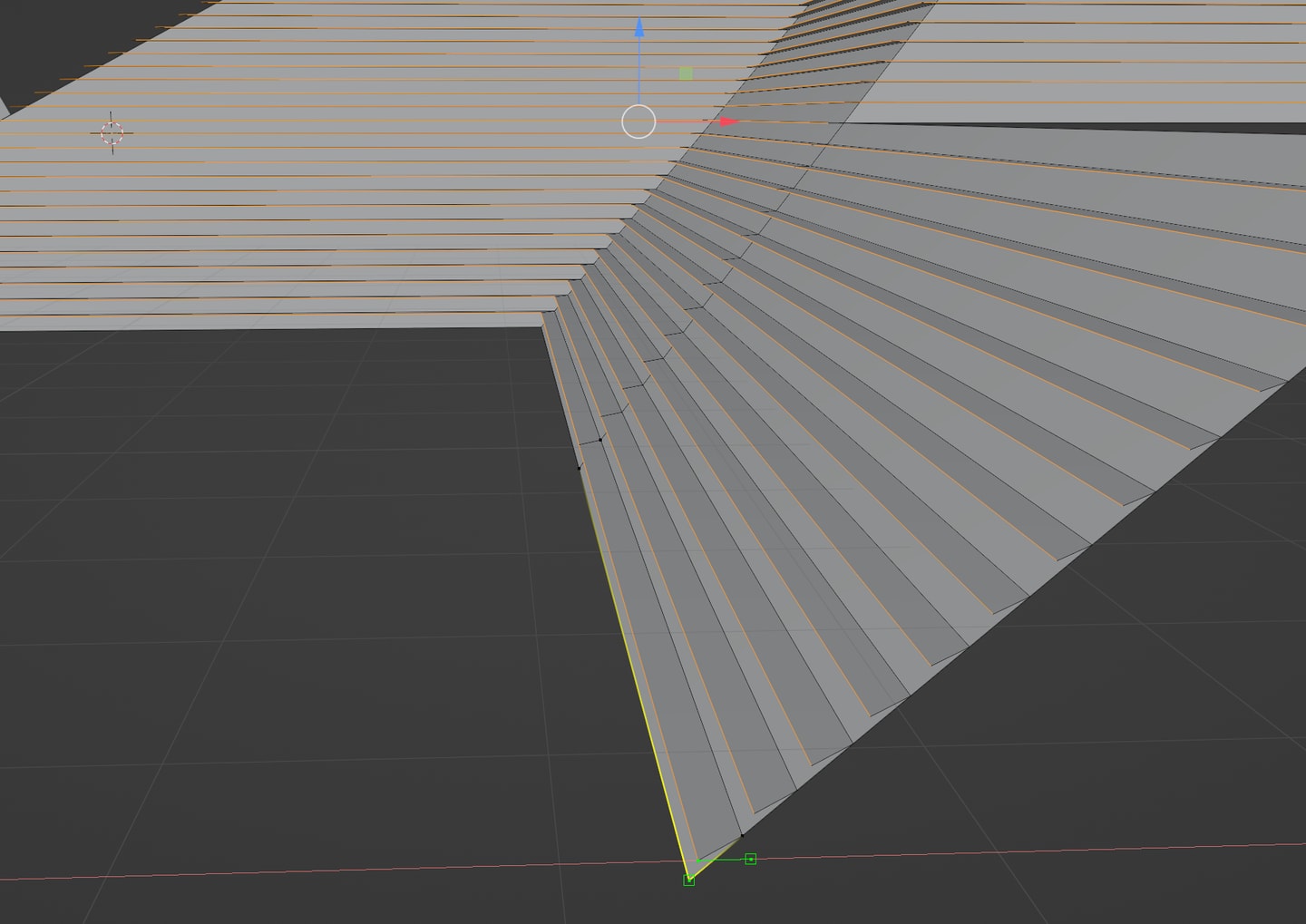

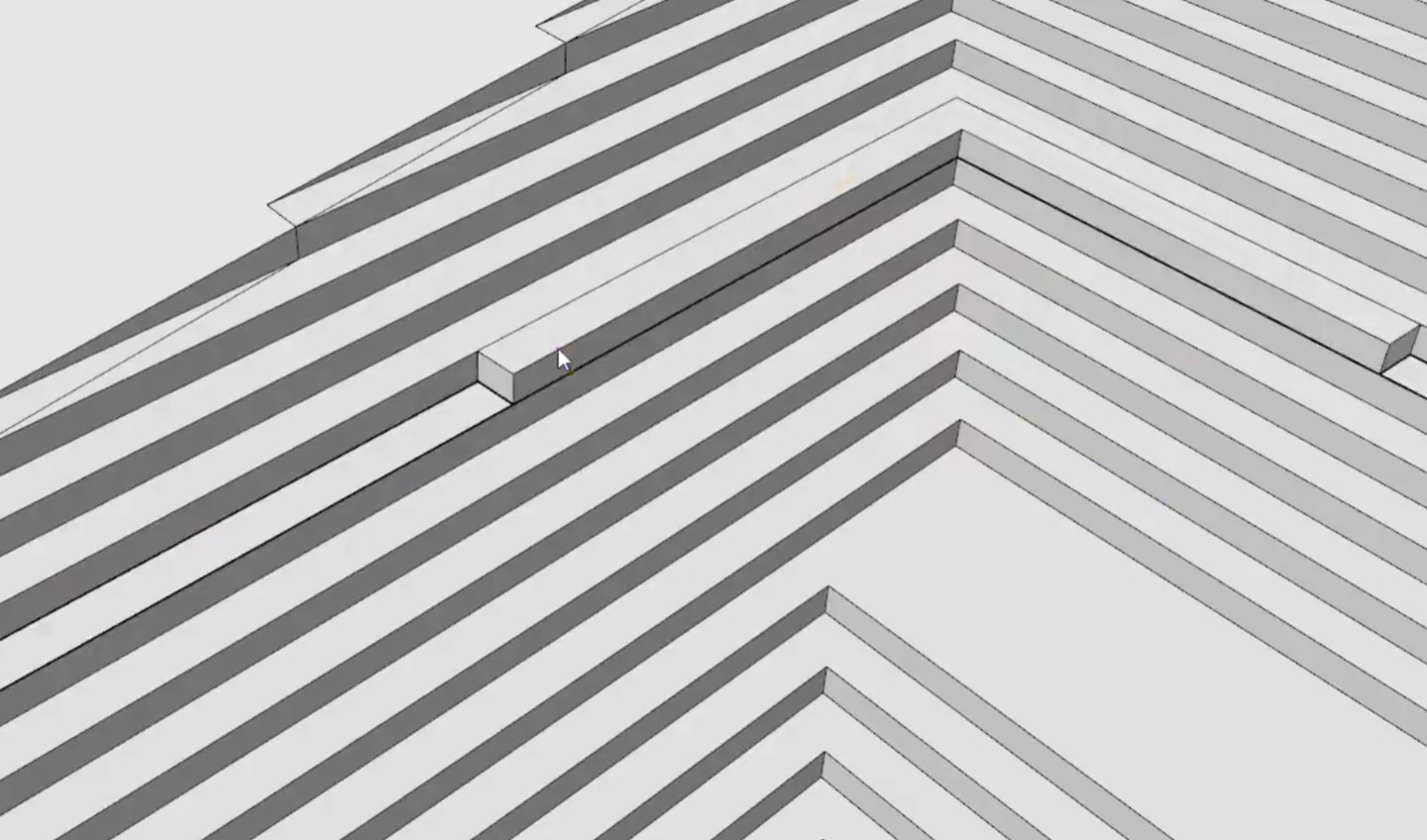

所有坡面全部构造好了以后，开始做阶梯。阶梯提供了一种思路用等分线提取出来然后向前向下挤出，具体到blender就是dice v2切分，然后用quicksnap在x、y轴上对最底层的边做轴像点对齐挤出台阶水平面，quicksnap在z轴上对最底层边做轴像点对齐挤出台阶竖直面。

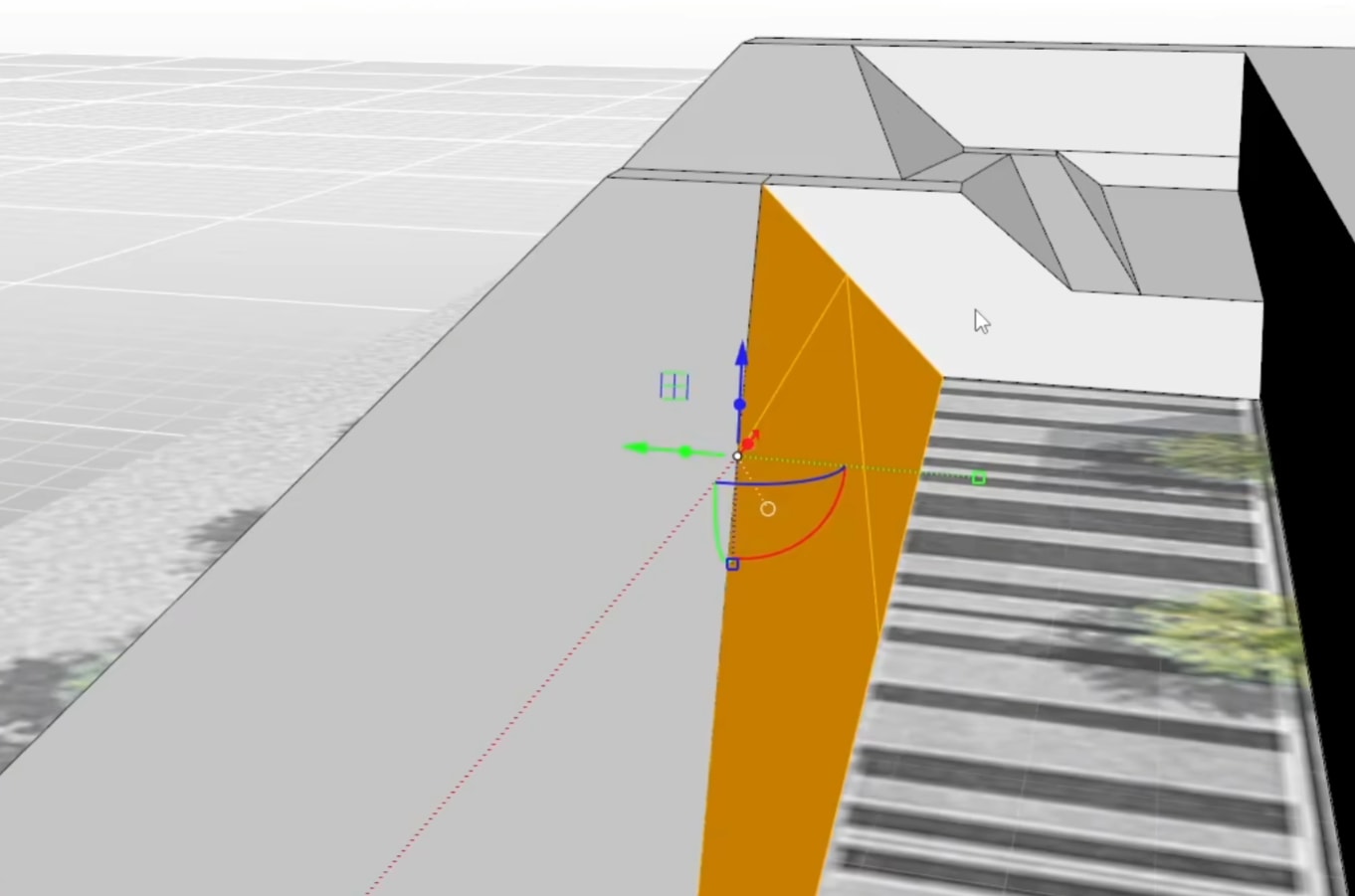

坡道与阶梯的相交问题涉及到collection 布尔，对于复杂物体combine而成参与布尔经常会异常现象，此时可以将combine物体，比如此例中式阶梯竖直面的阵列seperate by loose part将它们塞到一个collection参与布尔。

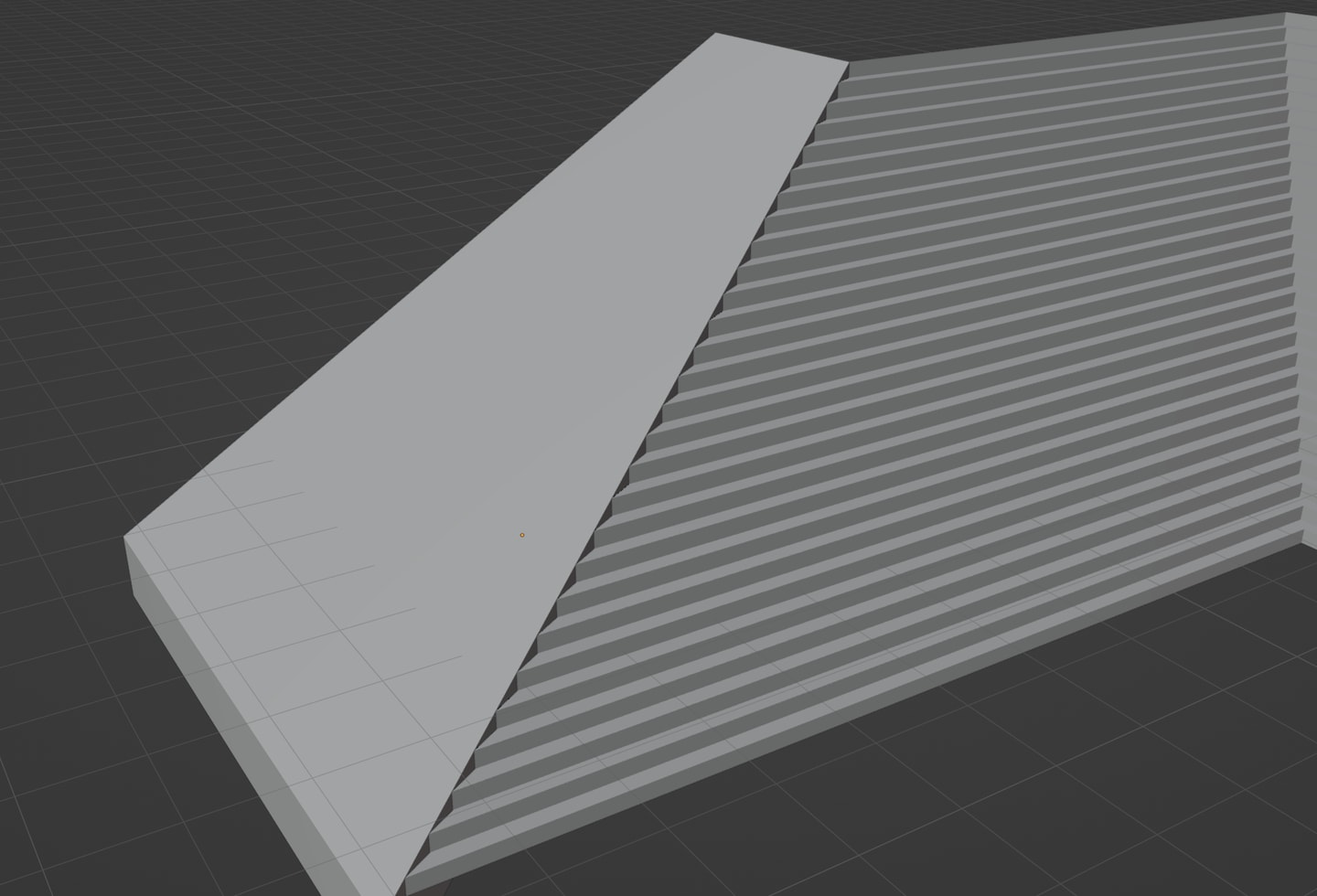

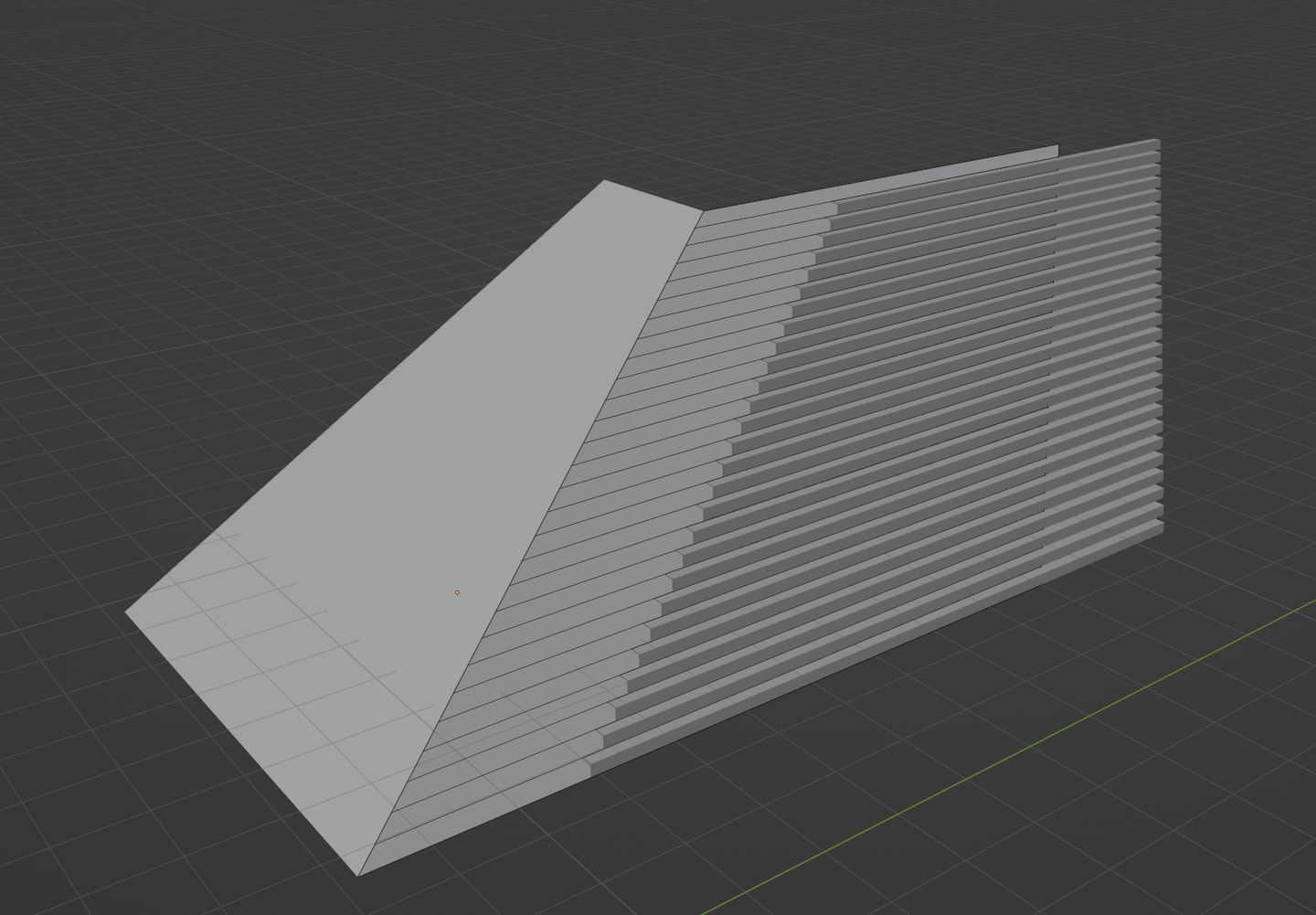

后面似乎没有详细的怎么做花坛以及摆植物，下图为台阶填平局部扩展平台。
Rhino景观经典案例002：Lemvig滑板公园（附建模过程）_哔哩哔哩_bilibili

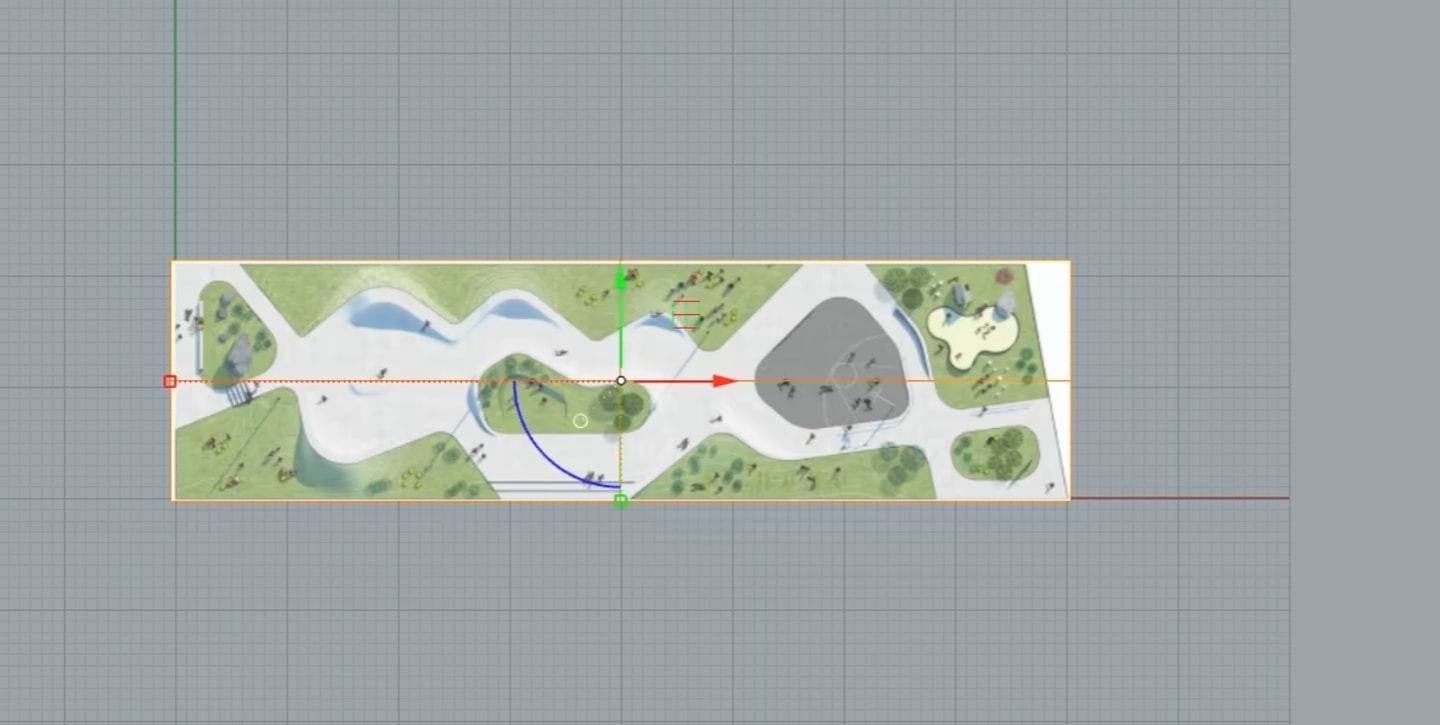

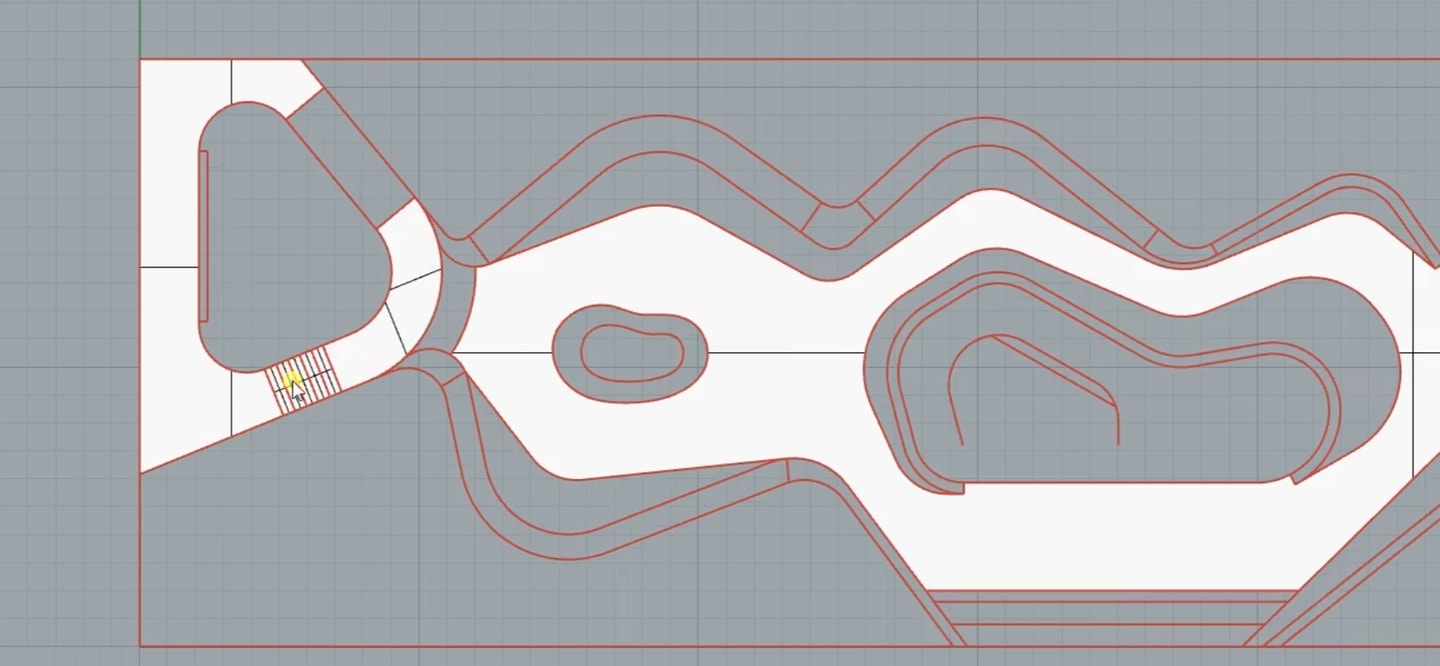

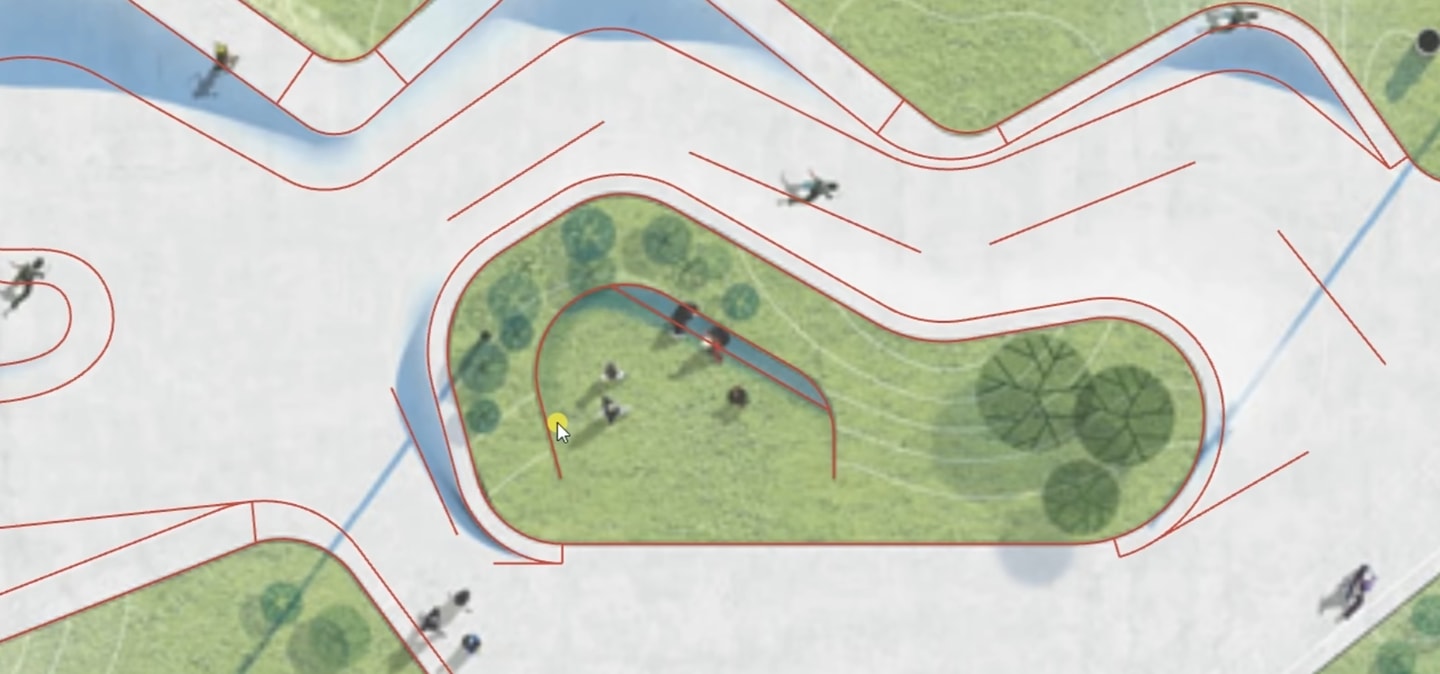

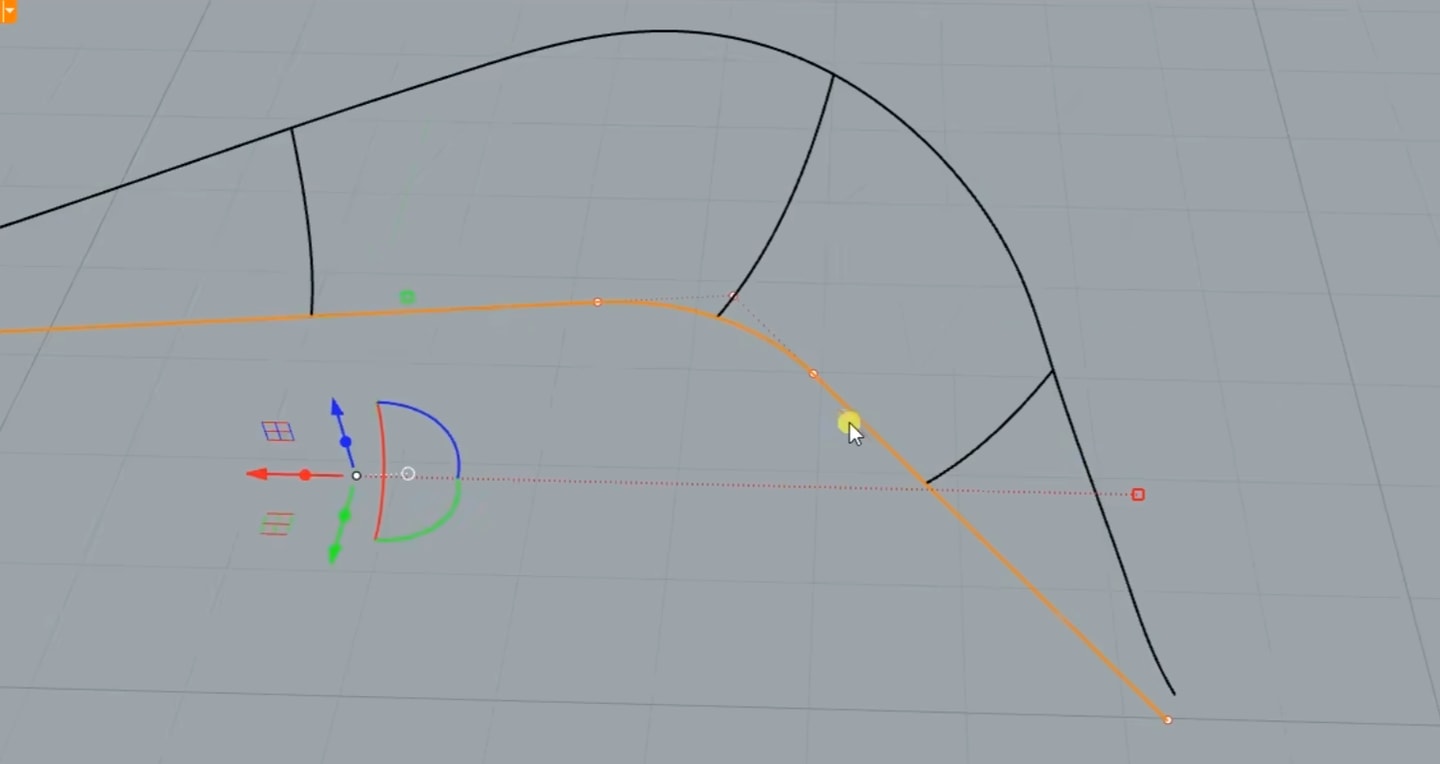

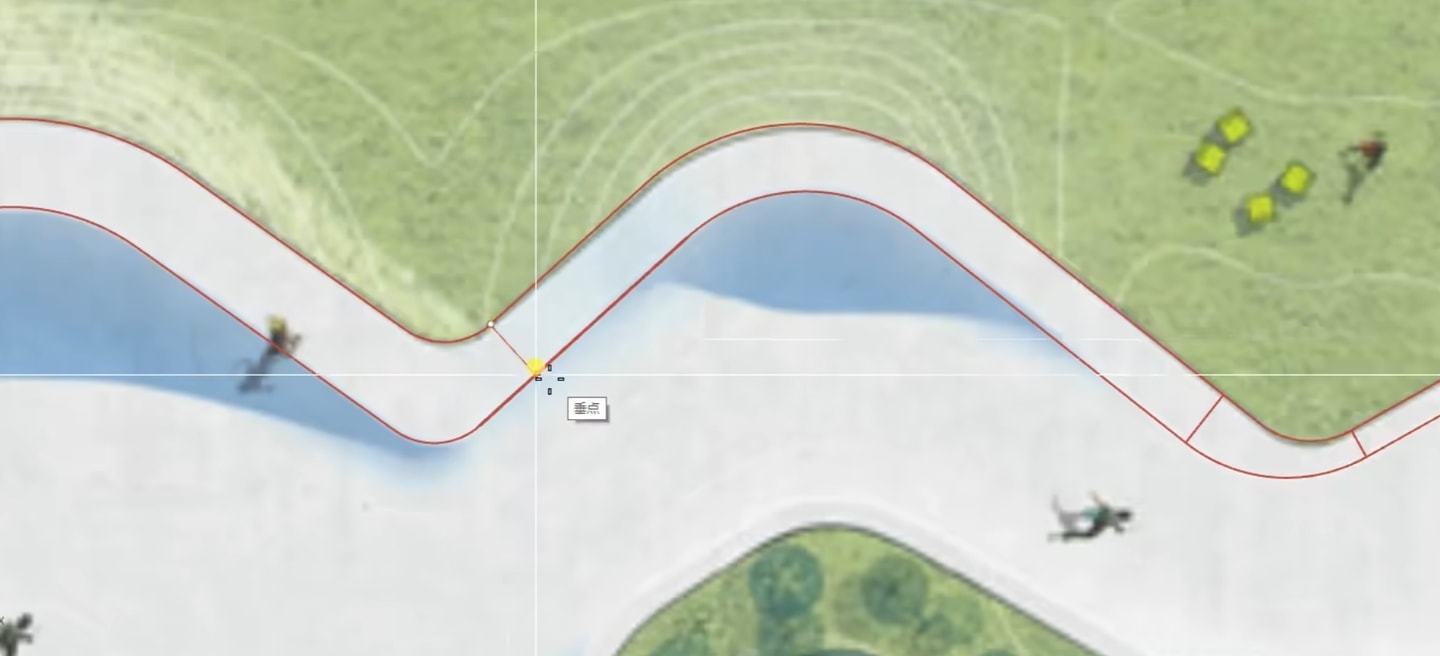

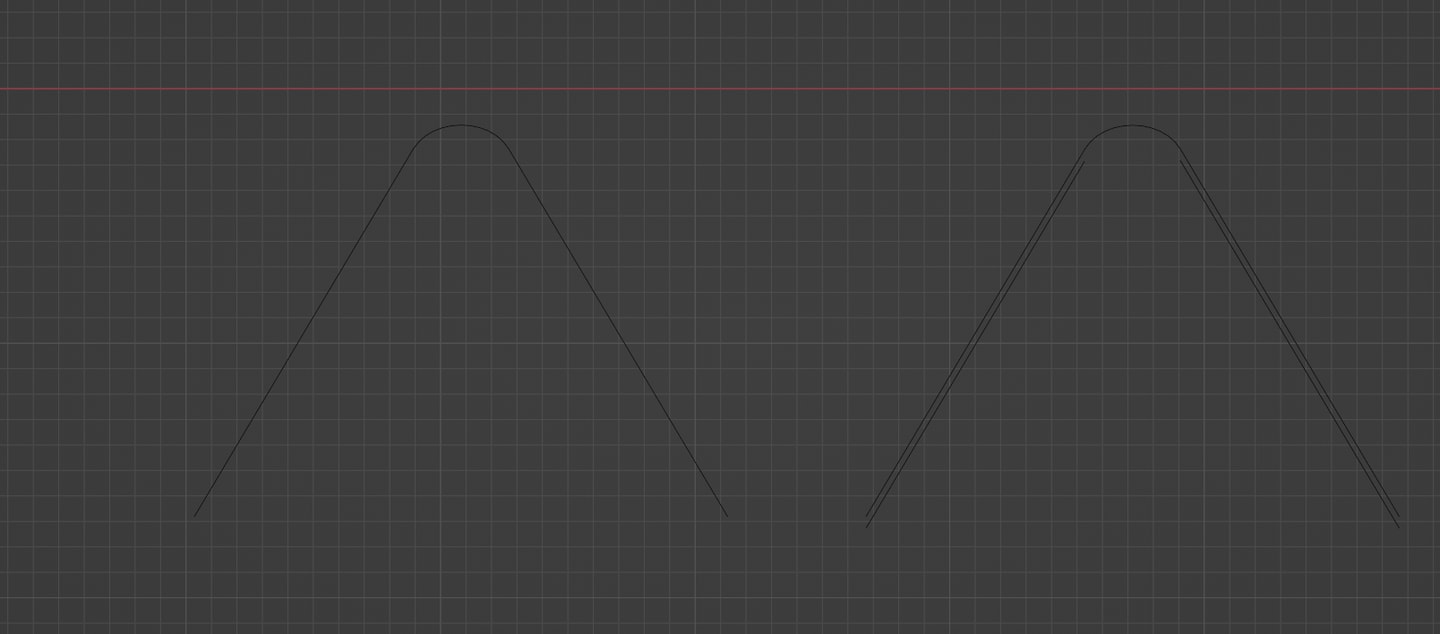

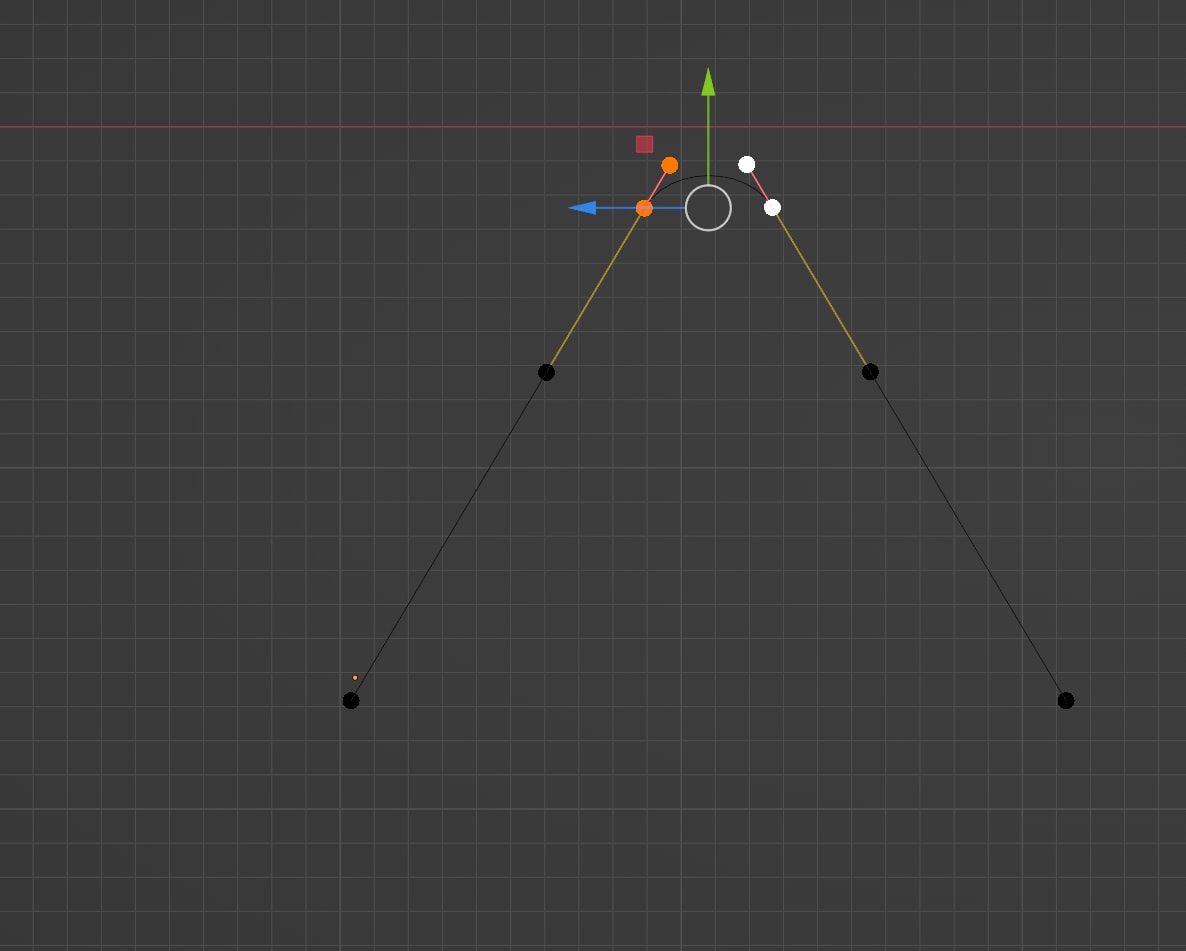

参考图顶视图下勾线。这里的曲线光offset不行，后期得再调节图3为我offset后手动调节点。rhino中的思路是只画直线，中间的圆弧通过两侧直线连接自动生成，blender两条直线combine之后用f键连接点然后调整曲线手柄的控制点靠外的两个为vector靠内的4个为aligned即可获得圆润平滑的曲线过渡。

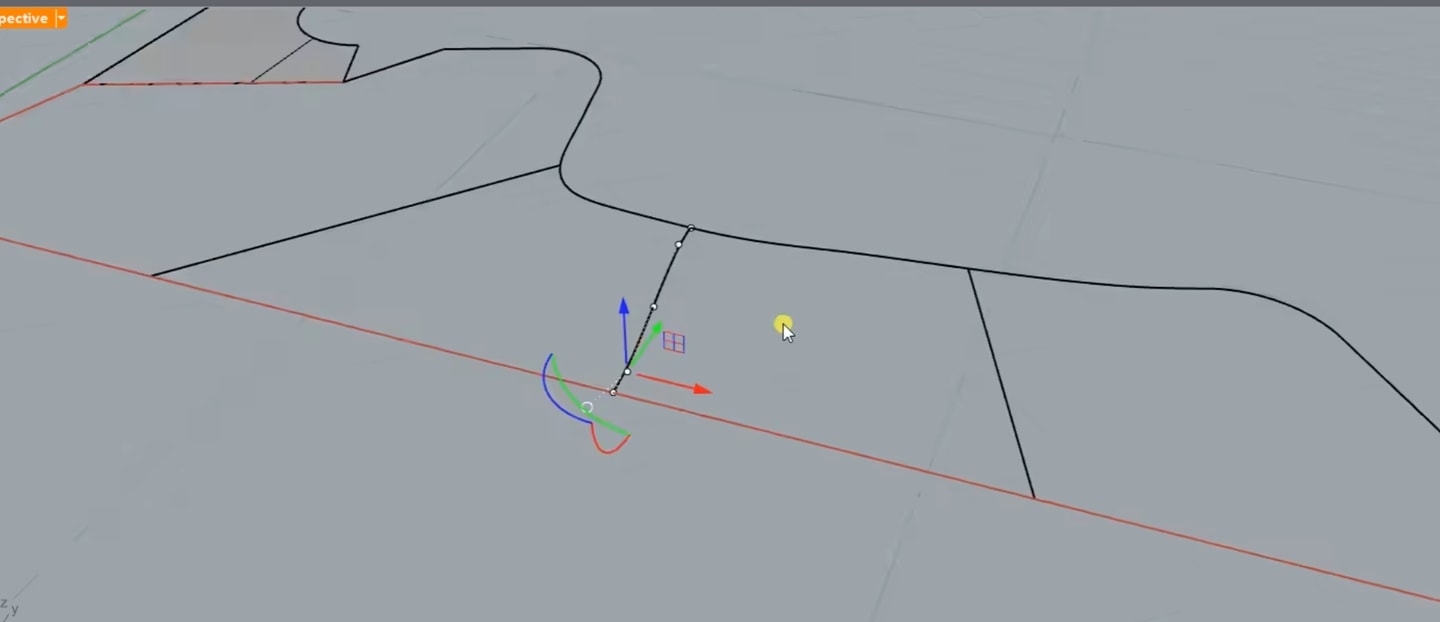

第二步叫平地，我暂时不清楚这个叫法是什么意思。对线稿填充成面片，z轴偏移制造高差画出坡面、阶梯。图3为基础birail，双轨加一个profile。

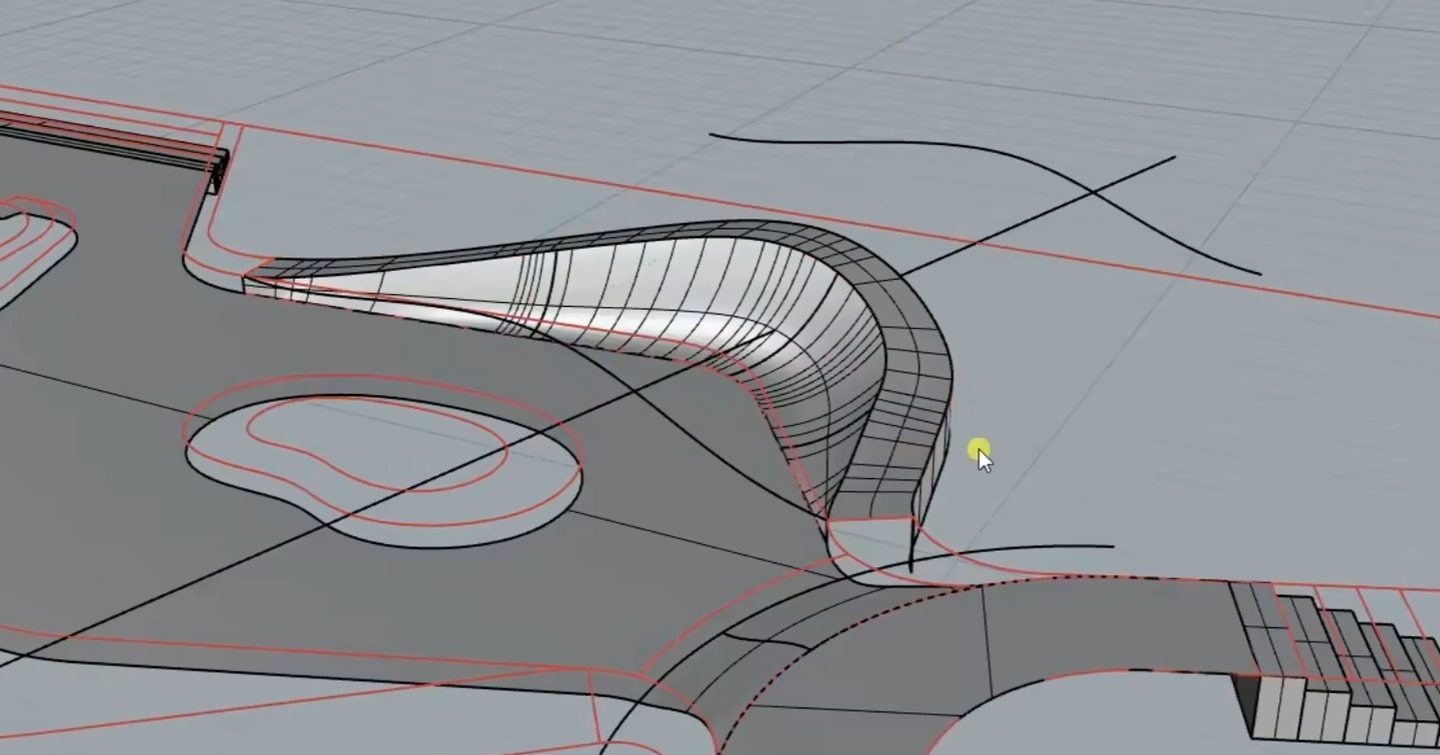

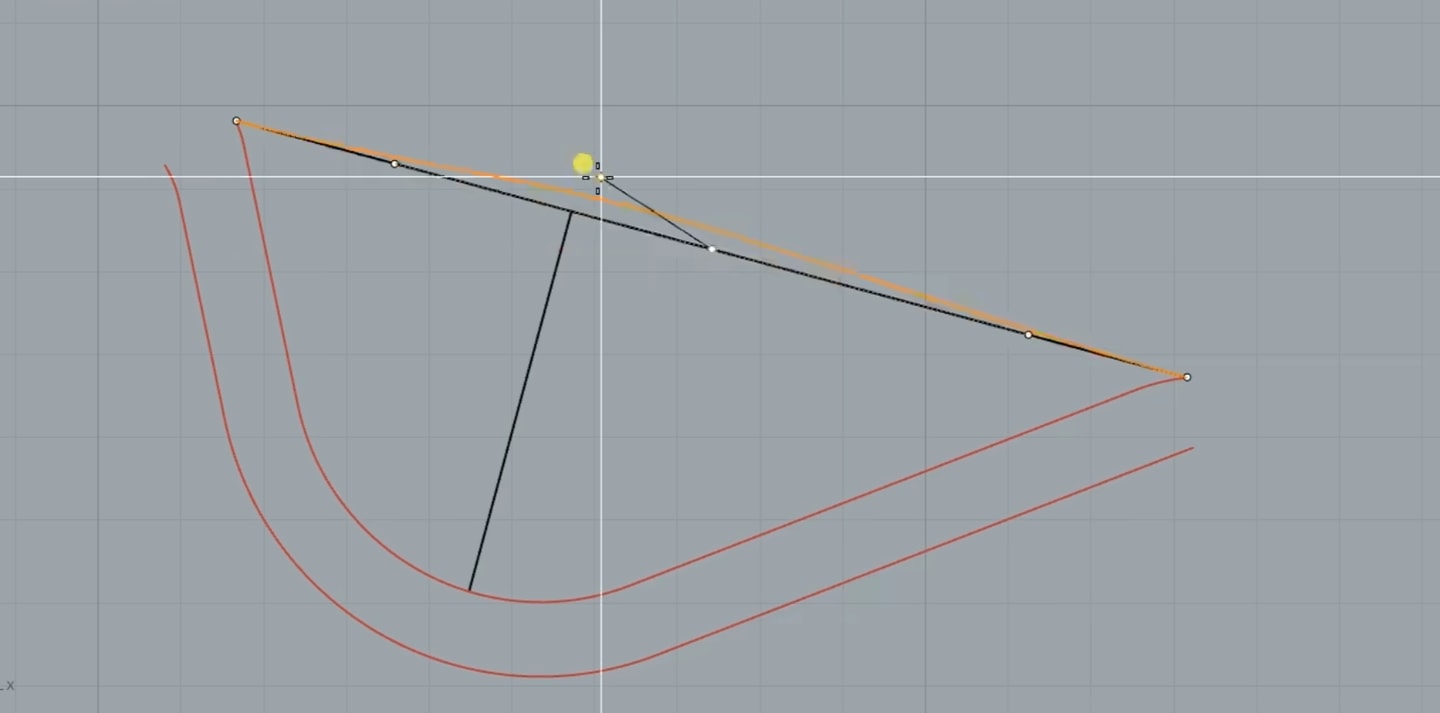

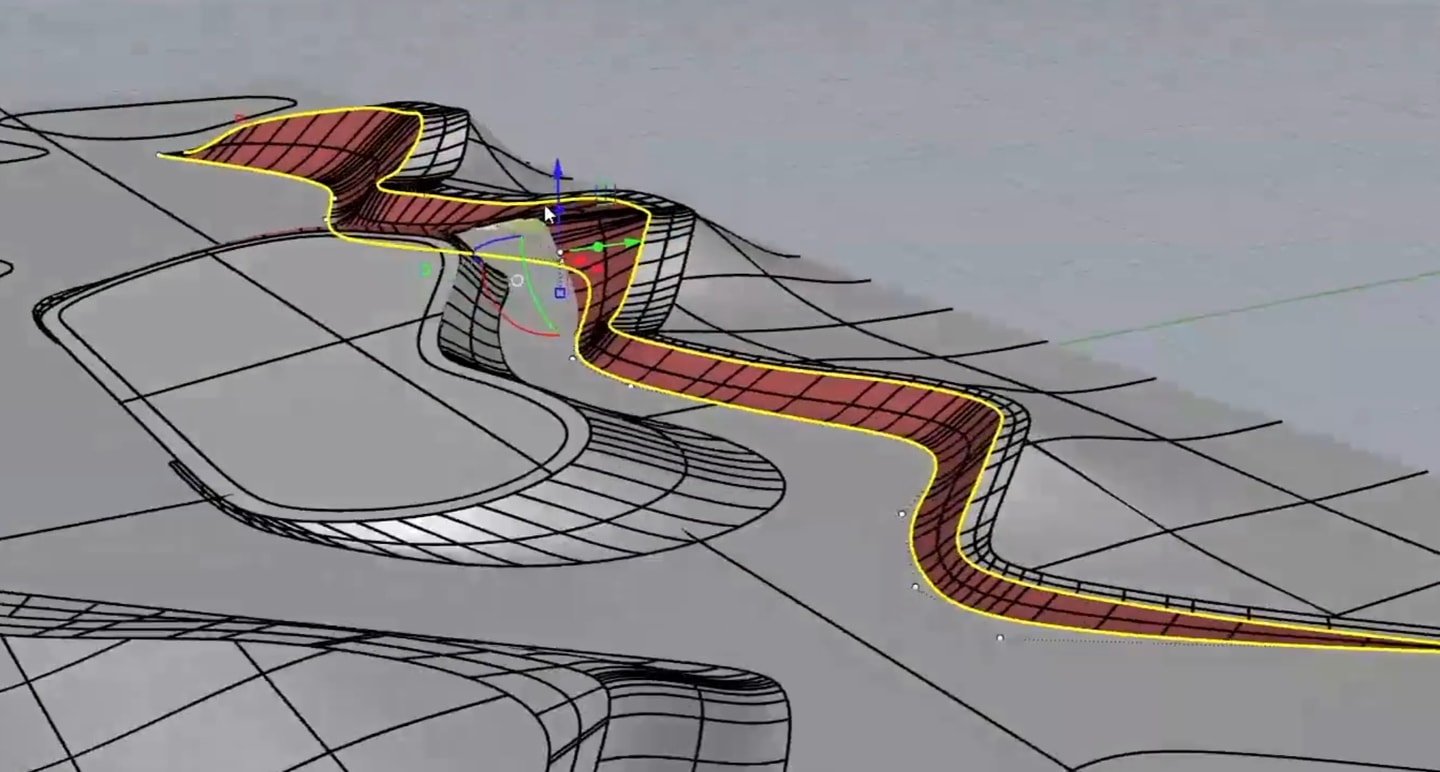

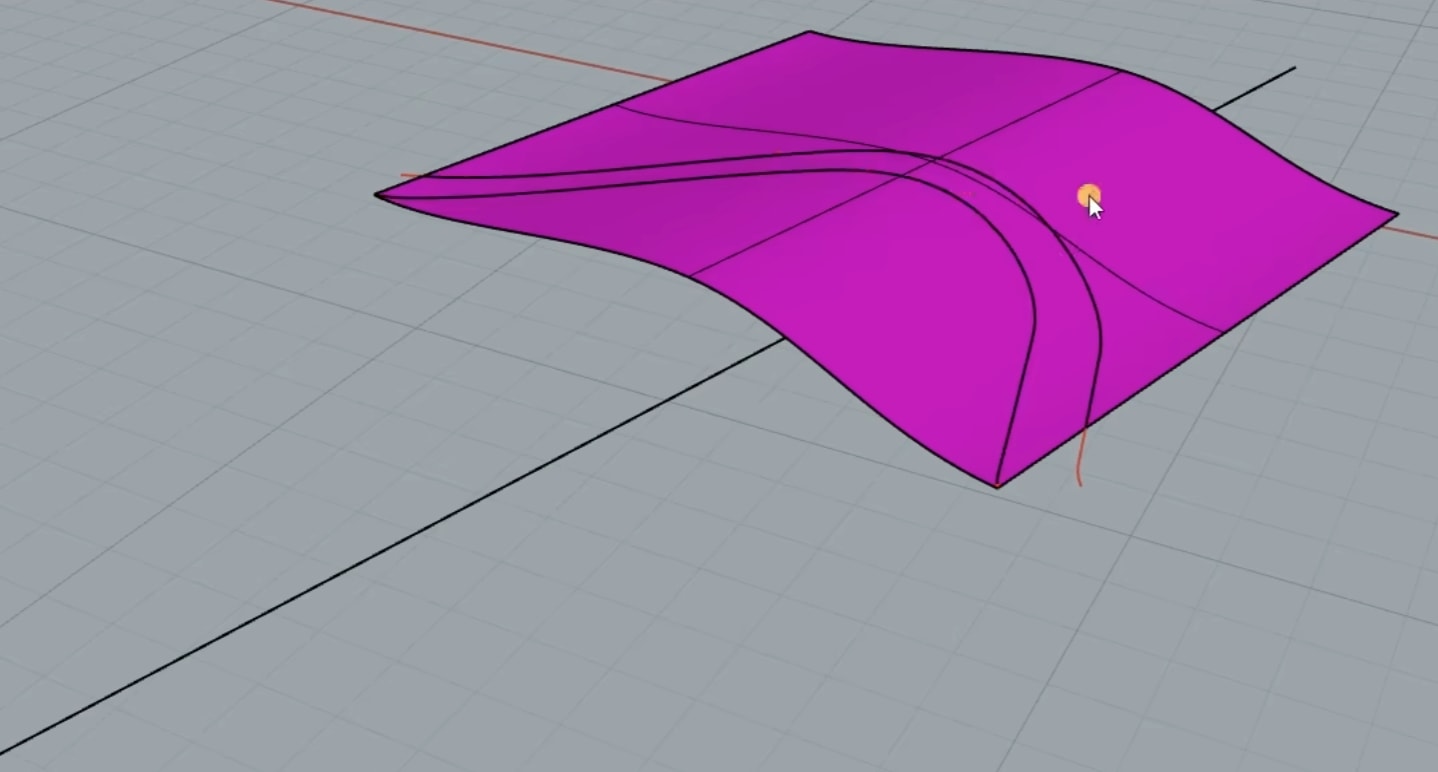

第三步坡面，这里一开始我没看懂在做什么，原来是要确定高度，通过制造一个平缓的坡面将曲线垂直投射做出双轨。最后对前面那个面做多段profile的birail3+。

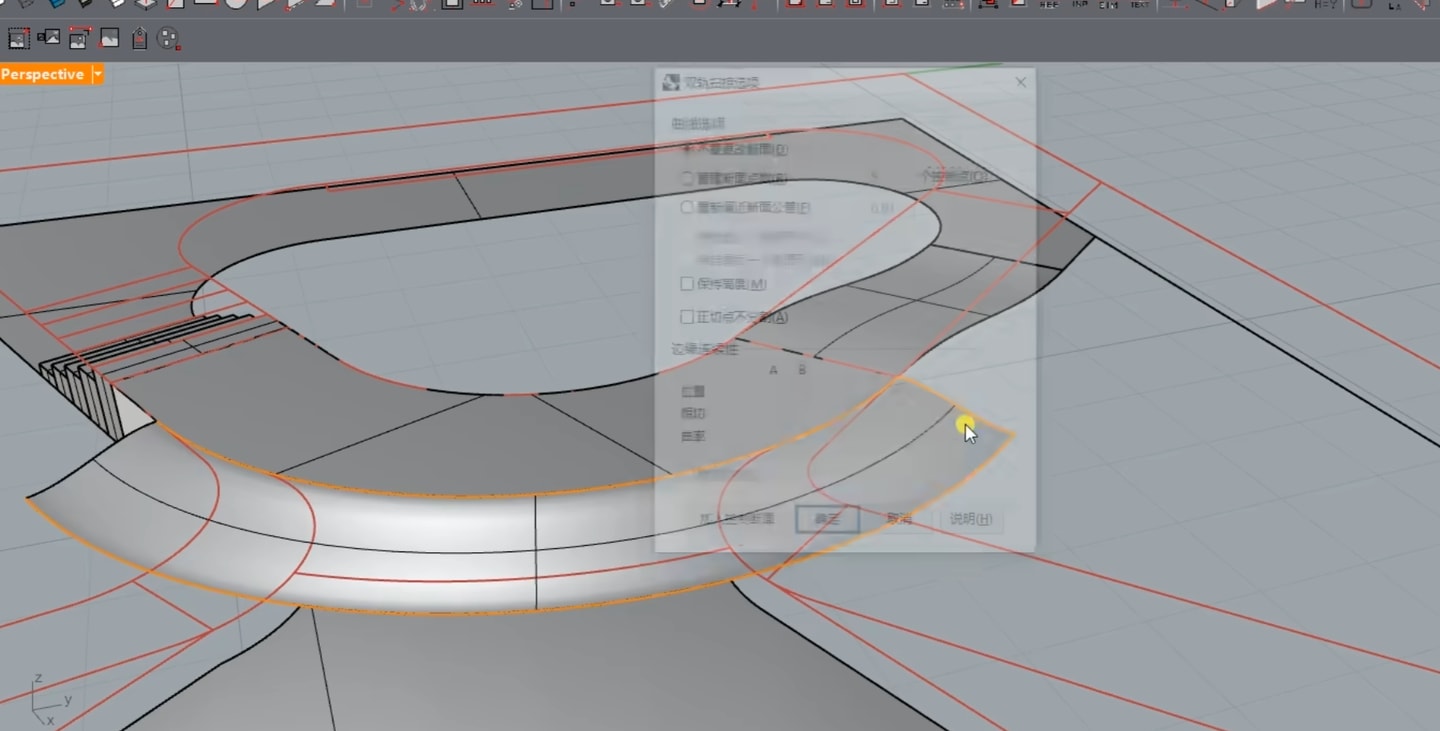

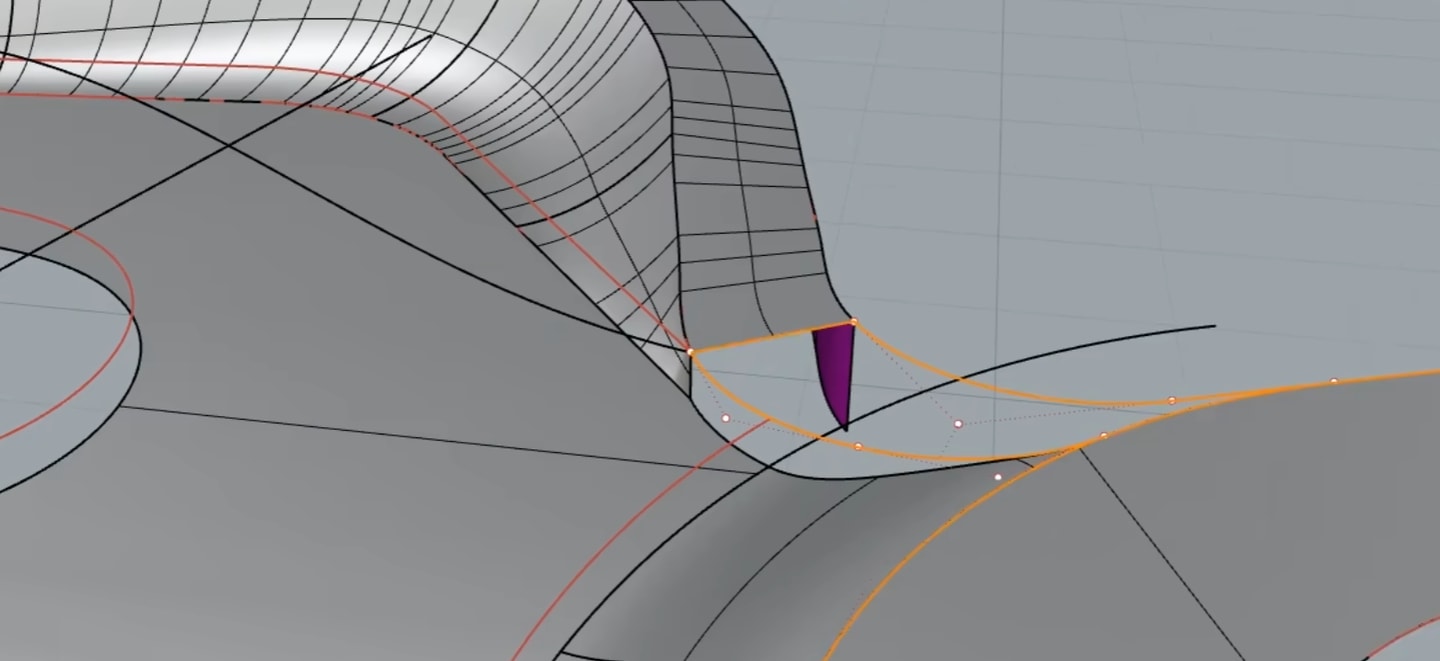

坡面与这个birail3+形成的拱面之间的衔接用到的是spline patch,4条curve成面。

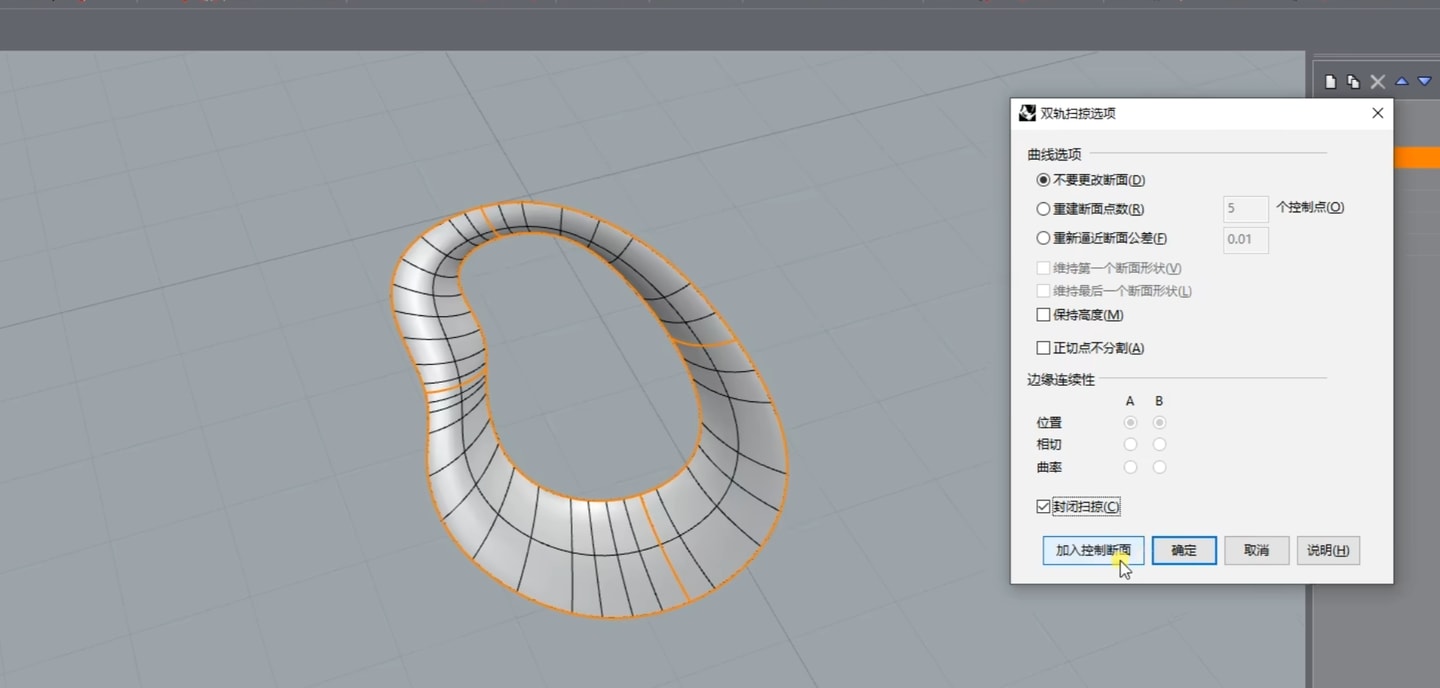

birail3+形成一个有机聚拢的花坛坡面？
第四步场地，示范中花了不少时间绘制篮球场的标线，

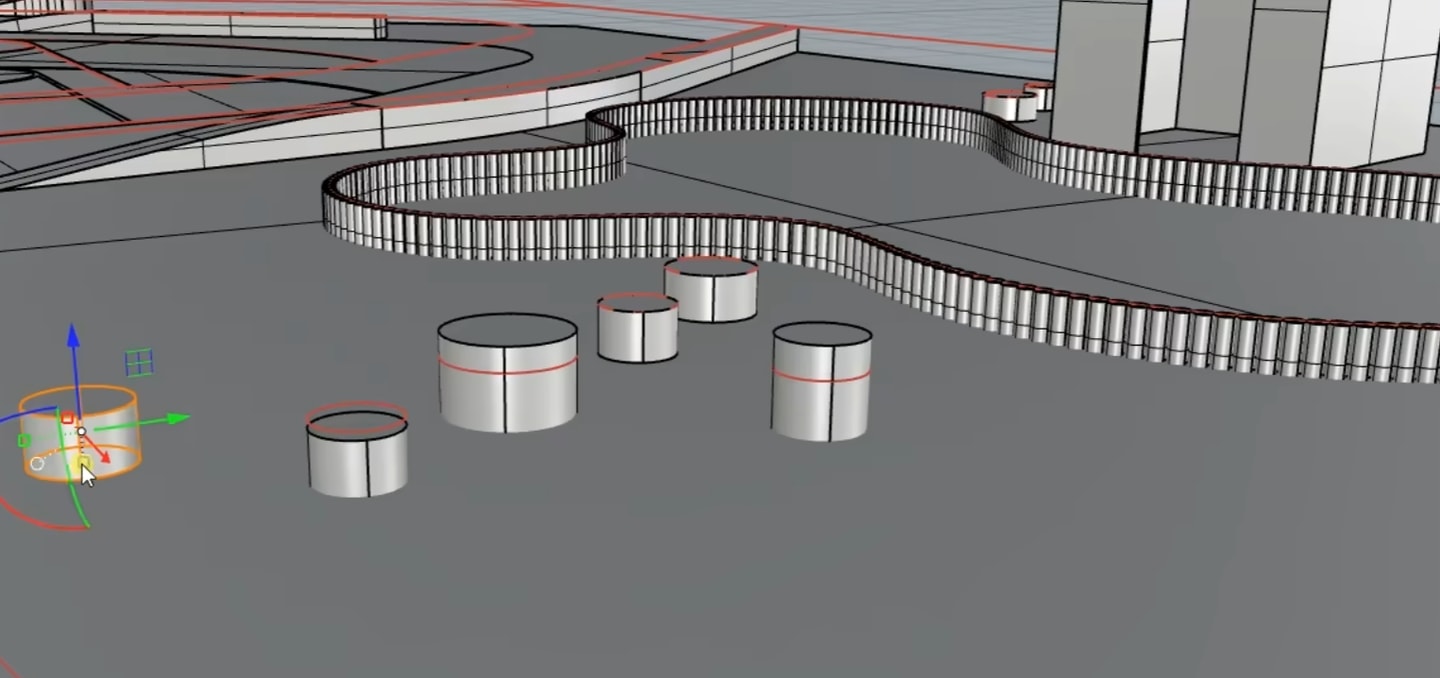

这一圈柱子用duplicate along curve ridge可以实现

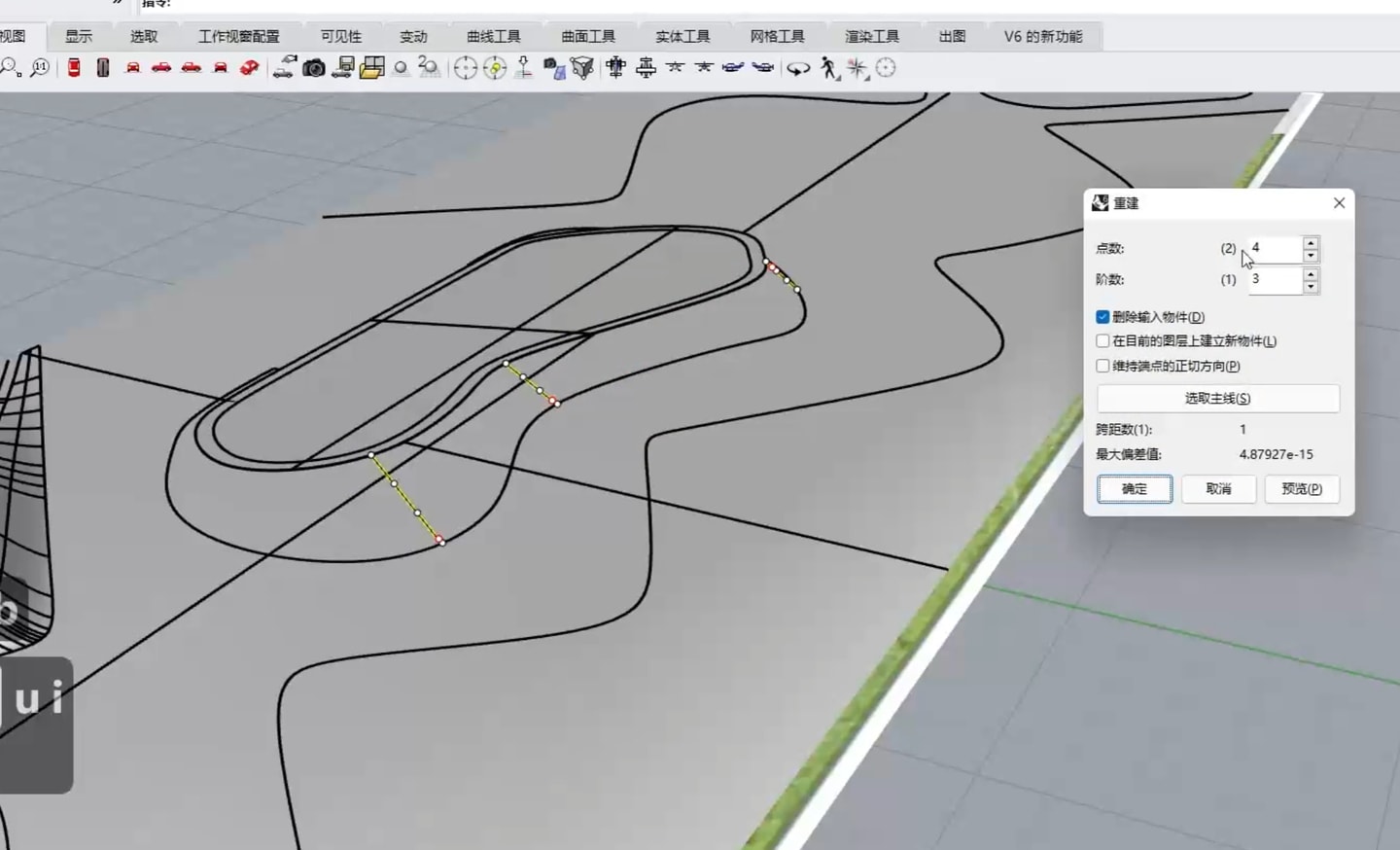

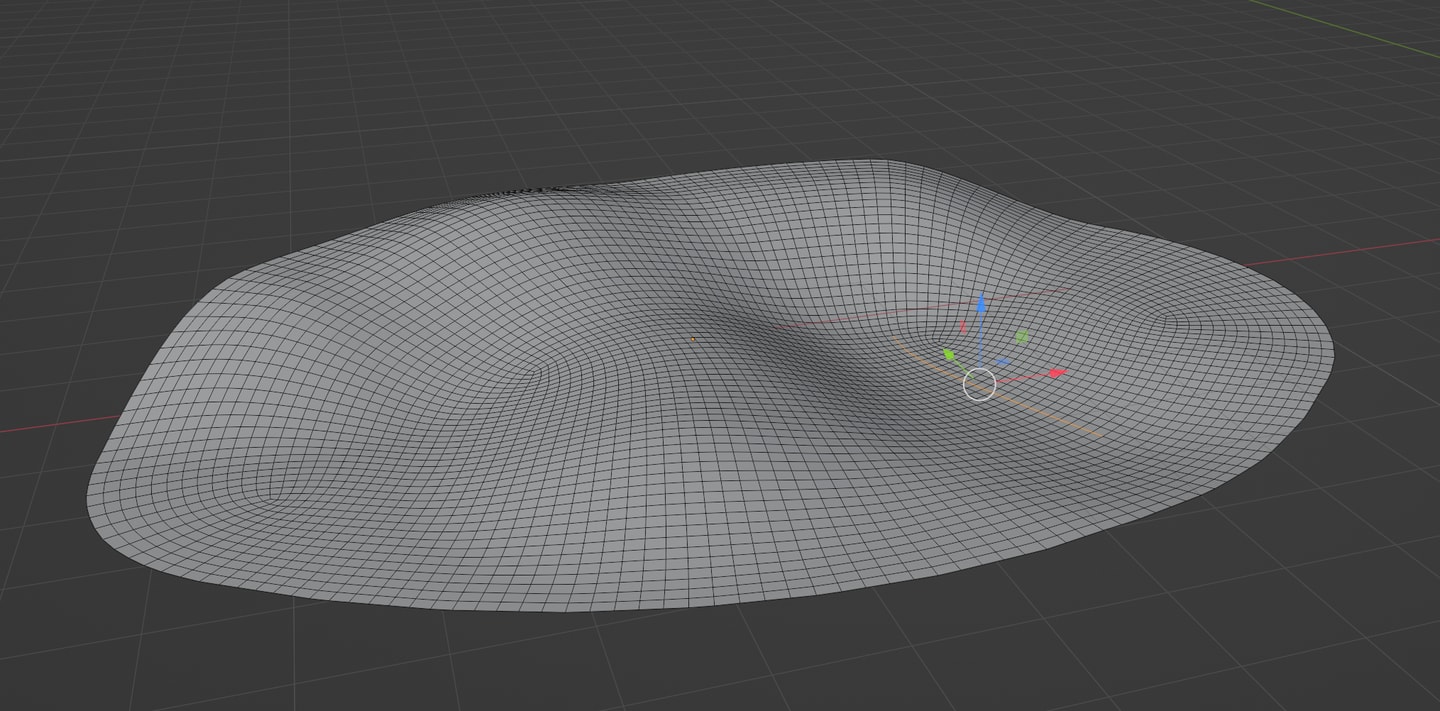

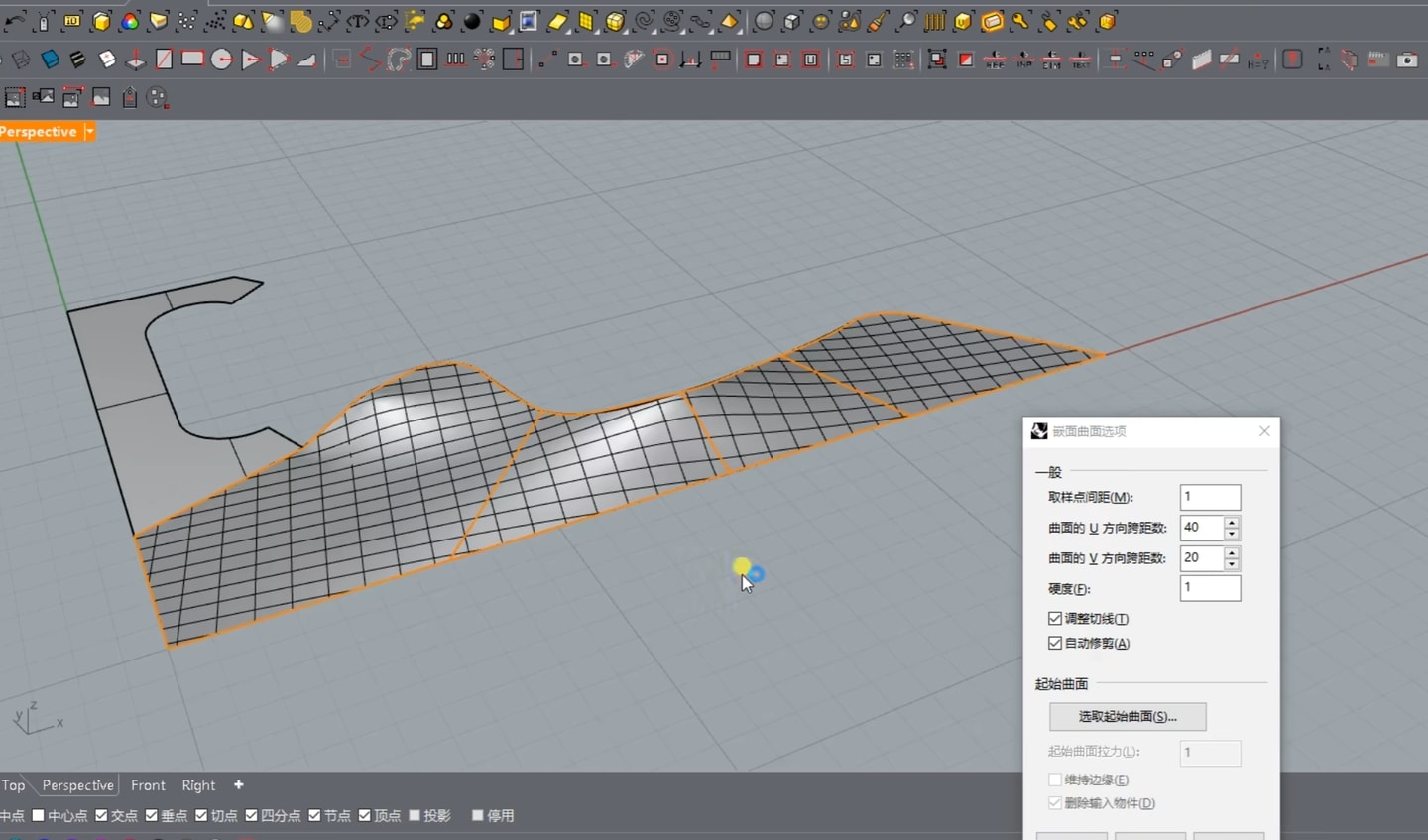

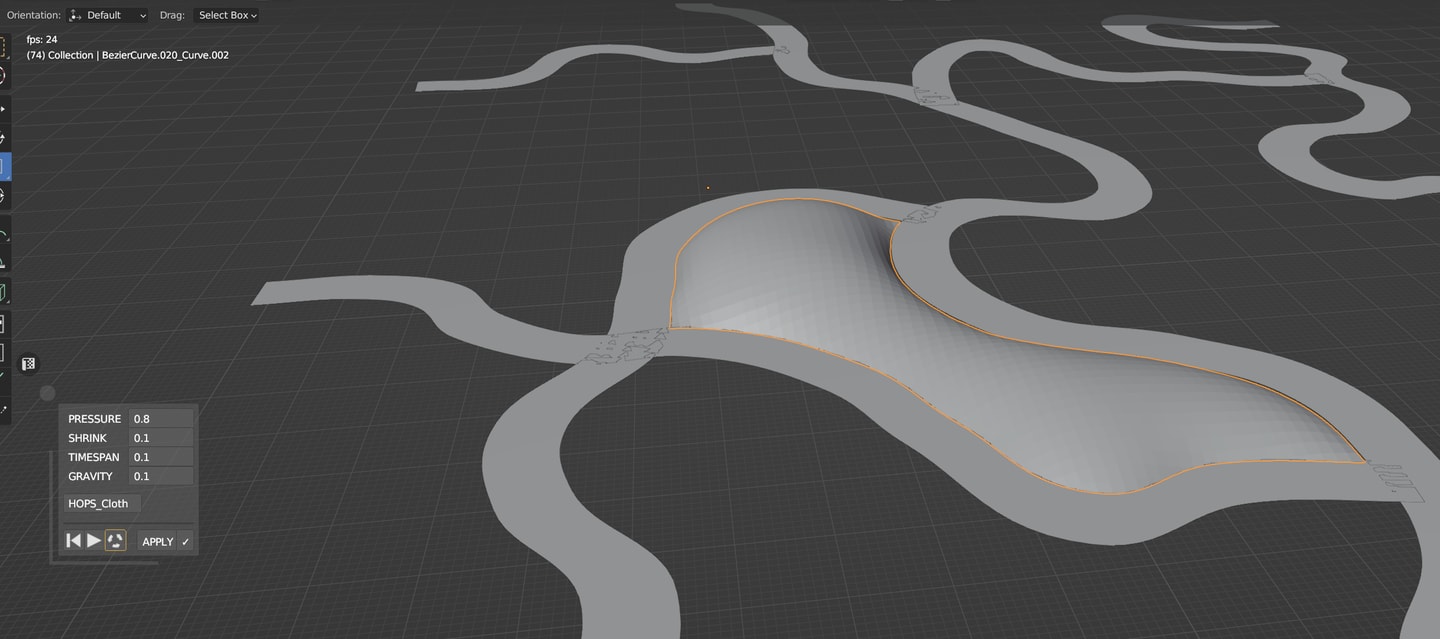

第五步地形，这里通过嵌面曲面命令对一个曲面地块做了填充，blender里面好像没有这种多段线成面的工具，另外如果有这个的话还需要什么birail3+呢？目前对于局部地形做较为精确的变化blender里面我想到的是曲线成面后用quad remesher添加规则细分，然后用权重偏移。若是没有精确要求只是想要一个光滑的曲面凹凸么，q键调出hardop的菜单，然后add modifier > clothes。详细的移步
演示不完全这部分没有完整的。
b站还有一个完整演示版的教学，看来这个滑板公园很有名气。
莱姆维滑板公园——新手级案例教学_哔哩哔哩_bilibili

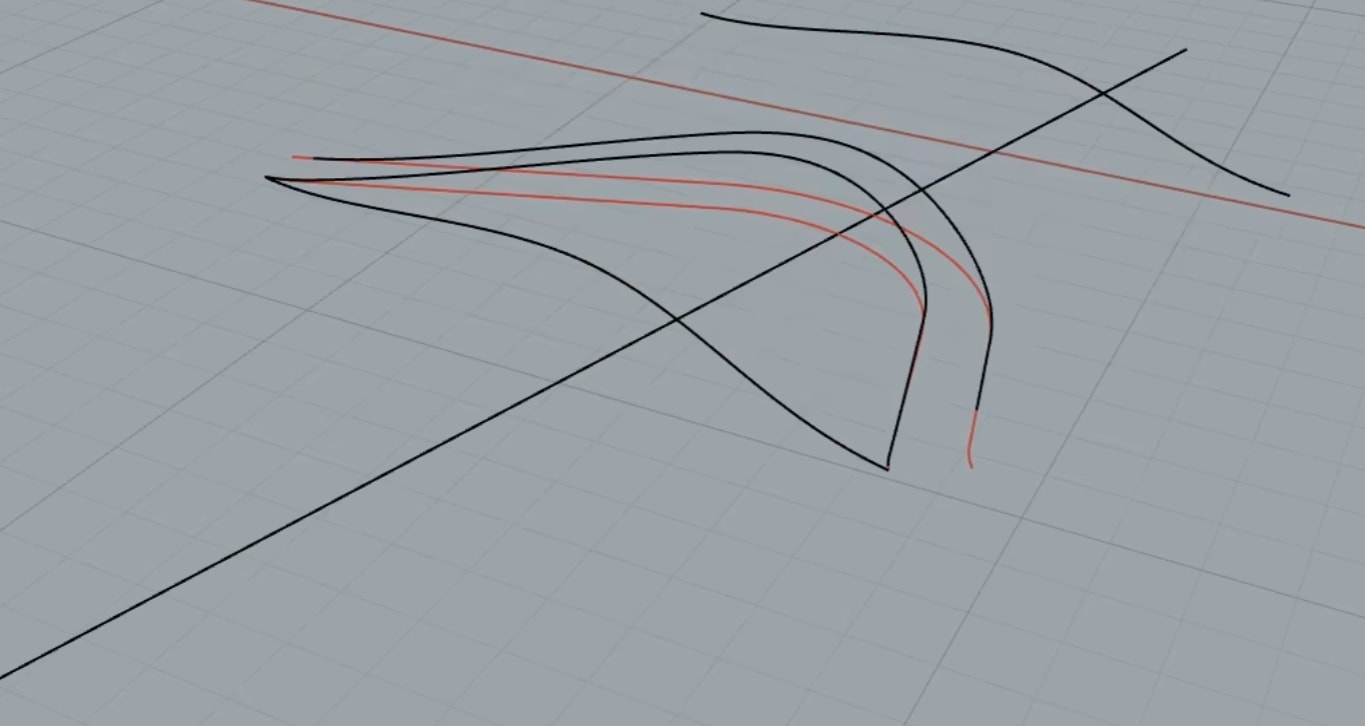

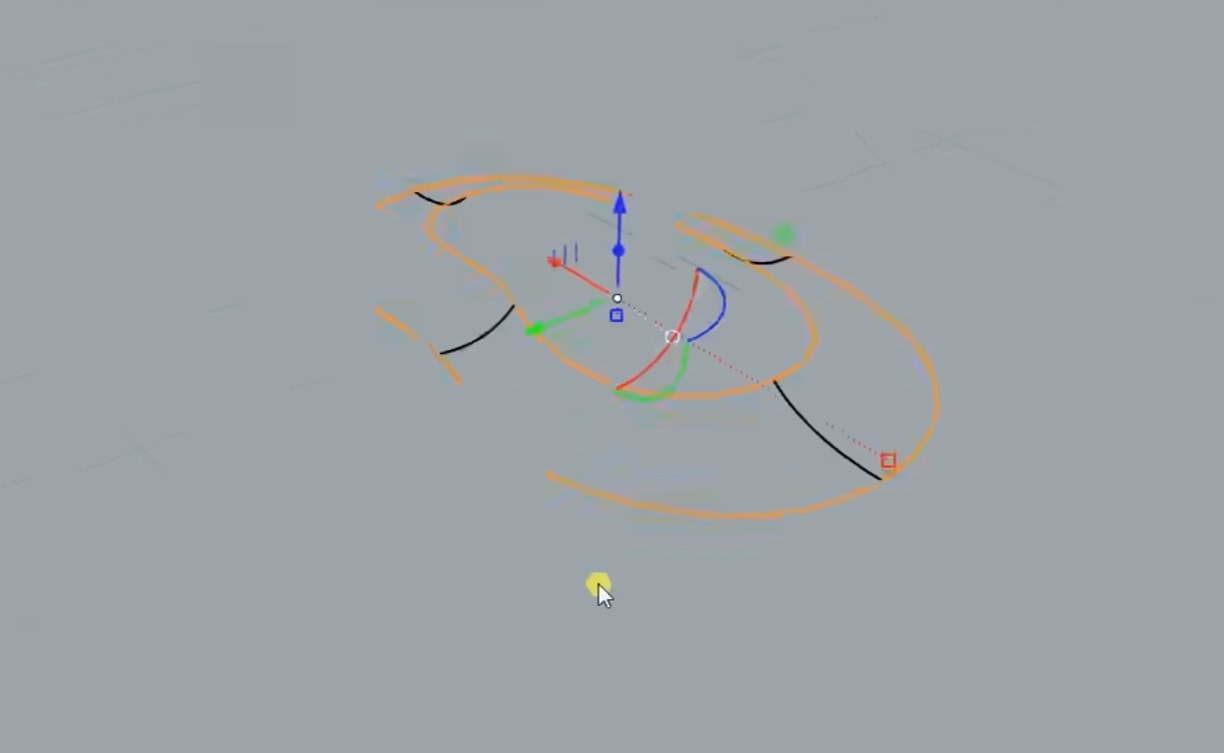

从这个教学来看上面那个示范中没有的这个部分也是birail3+实现的，其上半部分的轨道是通过下面的轨道沿着一个轴旋转得到的。

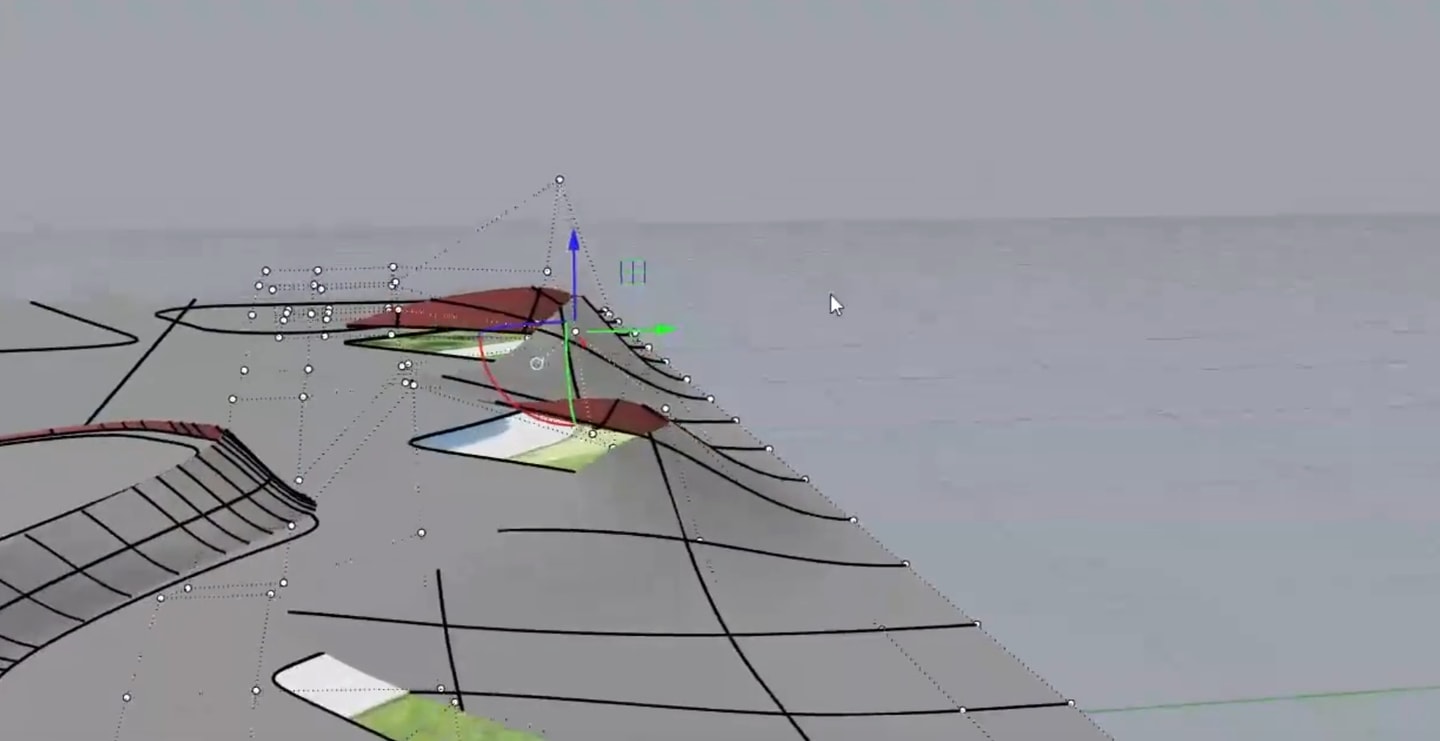

连续起伏部分的原理是逐个手动权重偏移，看起来rhino自带细分权重偏移的优化即使点数很少构造的面也很平滑过渡，而在blender中需要许多点数才行。
