撇开屋脊上的兽类雕刻来说，中式传统建筑的屋顶建模上面有些困难，那个起翘要怎么做并没有一个很好的通用办法，我甚至想入坑houdini去搬运网上几个开源的houdini digital asset。当然做事肯定兵分两路，从matrix团队的houdini 程序化城市建筑来看，局限性还是很大的，没法在设计上搞出名堂来，好处是可以对整体背景的细节程度提升很高的档次。我的重点是建筑设计创新，背景的细节是要考虑，但是主要还是在建筑装饰的表达上，所以我想houdini是万不得已的时候再深入研究，目前顶多带着看。

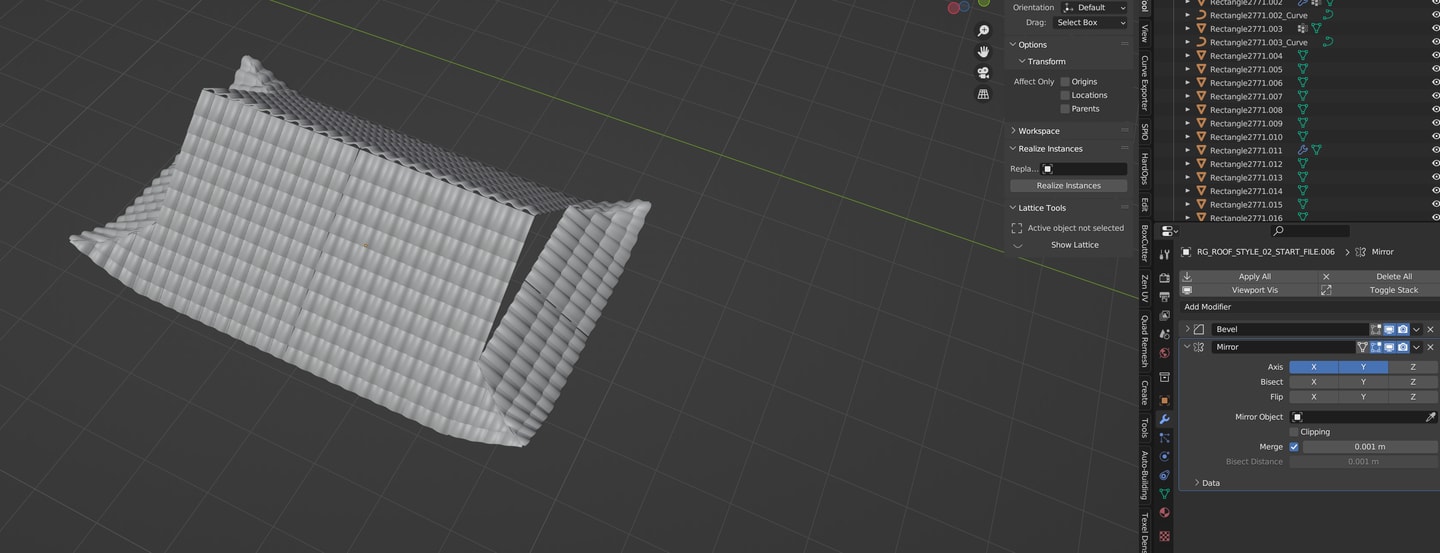

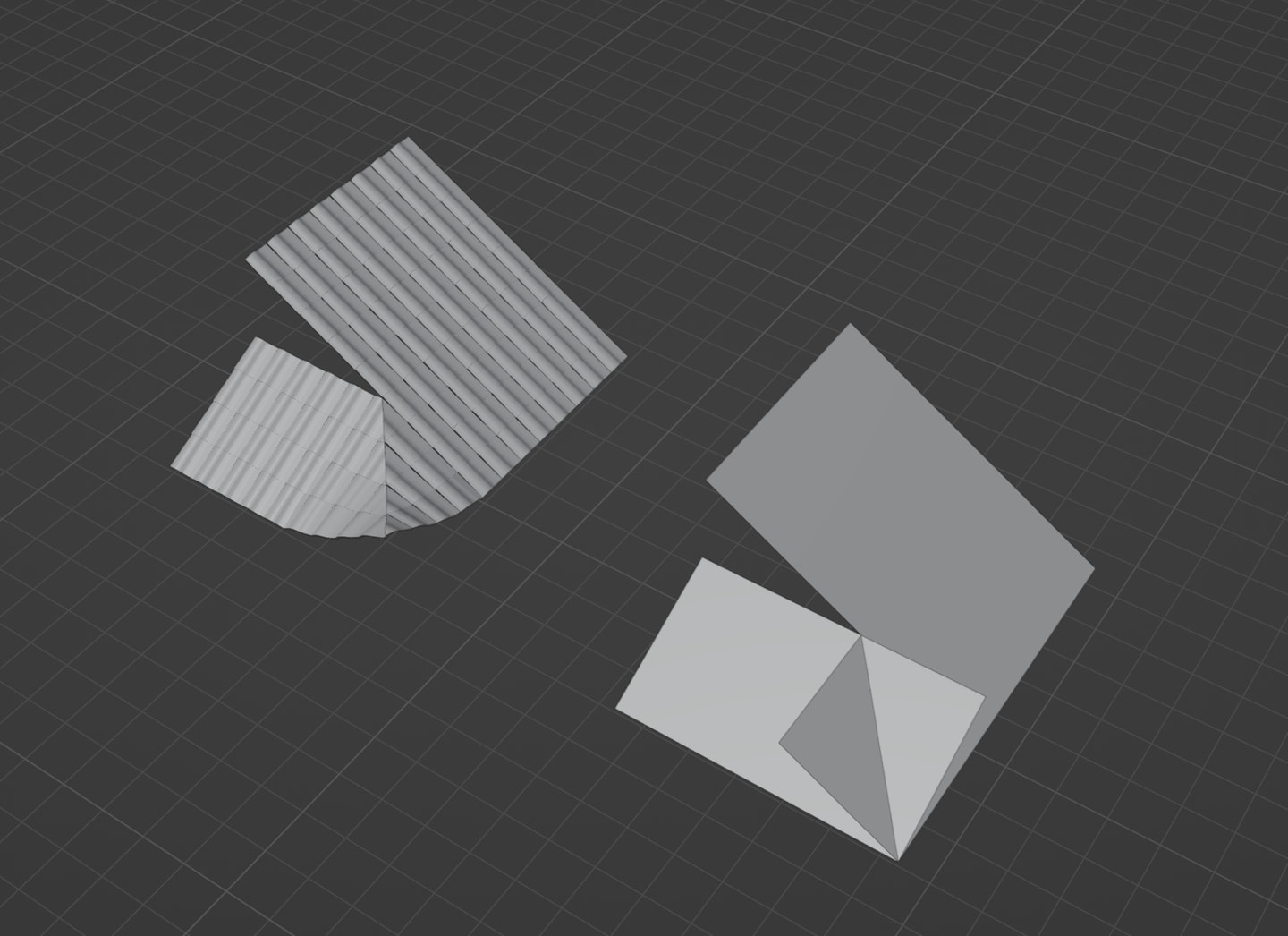

屋顶前两天我花了100多买了个插件结果应该是打水漂了，那个几何节点的屋顶插件和archipack的roof模块一样有很多限制，尽管Procedural Roof Generator可以对屋脊走向自由控制了，但是不能做如下的歇山屋顶带起翘。严格来说是不能一步到位的制作，我在初次尝试Procedural Roof Generator失败后，改用mesh配合higgsas的mesh subdivide再用tissue，这个方法有局限性，需要将屋顶45度两侧拆开弄，而且tissue需要计算瓦片大小和屋顶面的mesh subdivide，并且不能是三角面得在图2这种状态下完成tissue铺盖表皮瓦片然后用布尔切除，最后通过两个lattice做起翘。

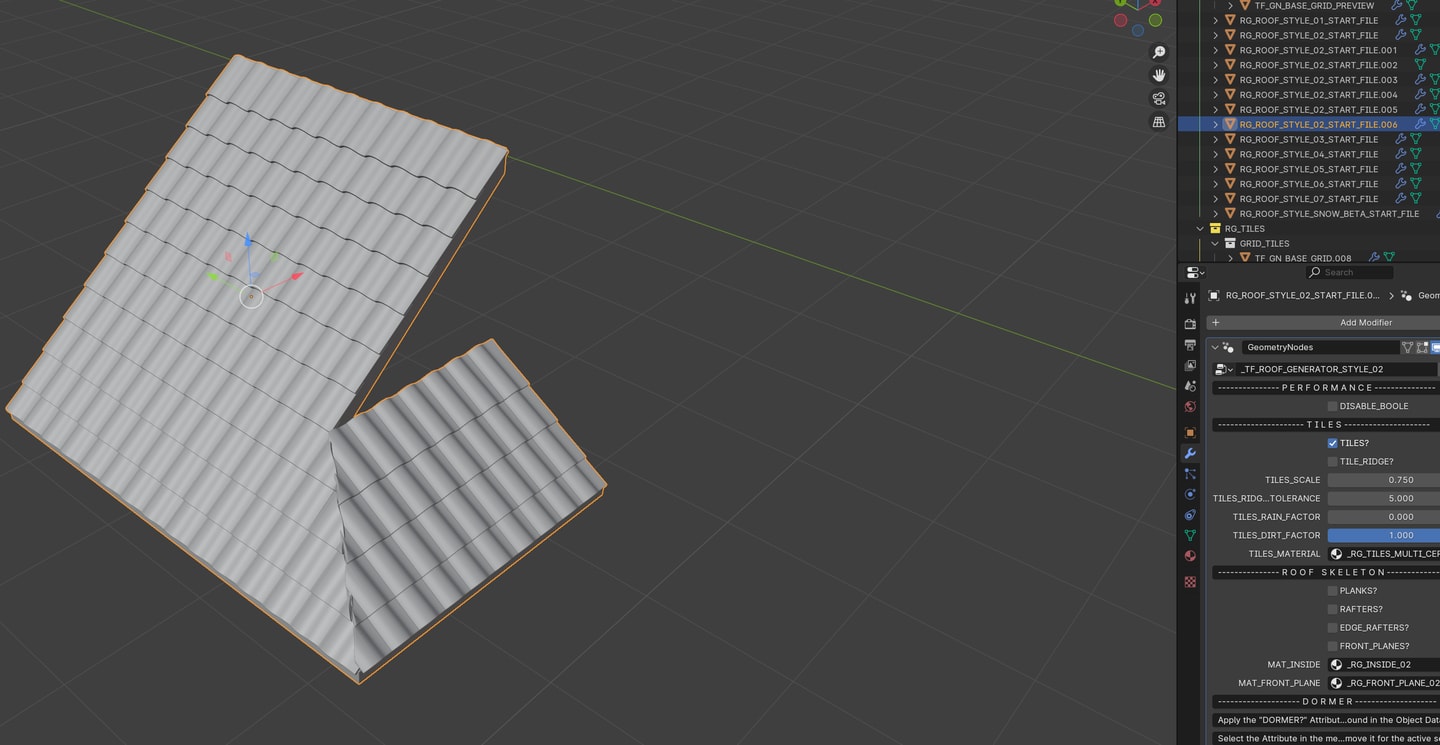

相比而言使用Procedural Roof Generator可以直接一步到位整个歇山的1/4形态，自动细分铺瓦不用对屋顶mesh做细分，且bevel都给你自带了，只需要最后添加一个lattice，单点权重偏移即可得到起翘，最后4面mirror即可。

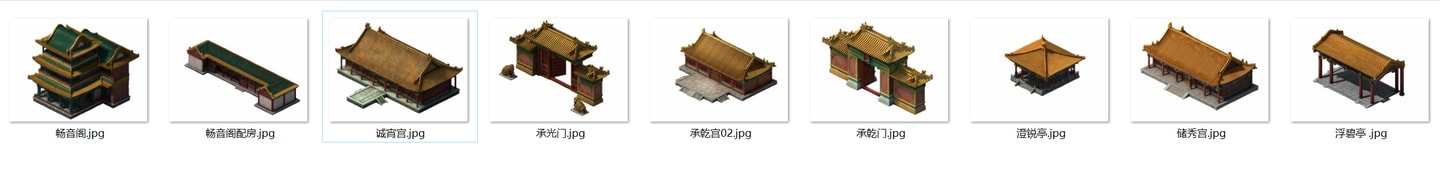

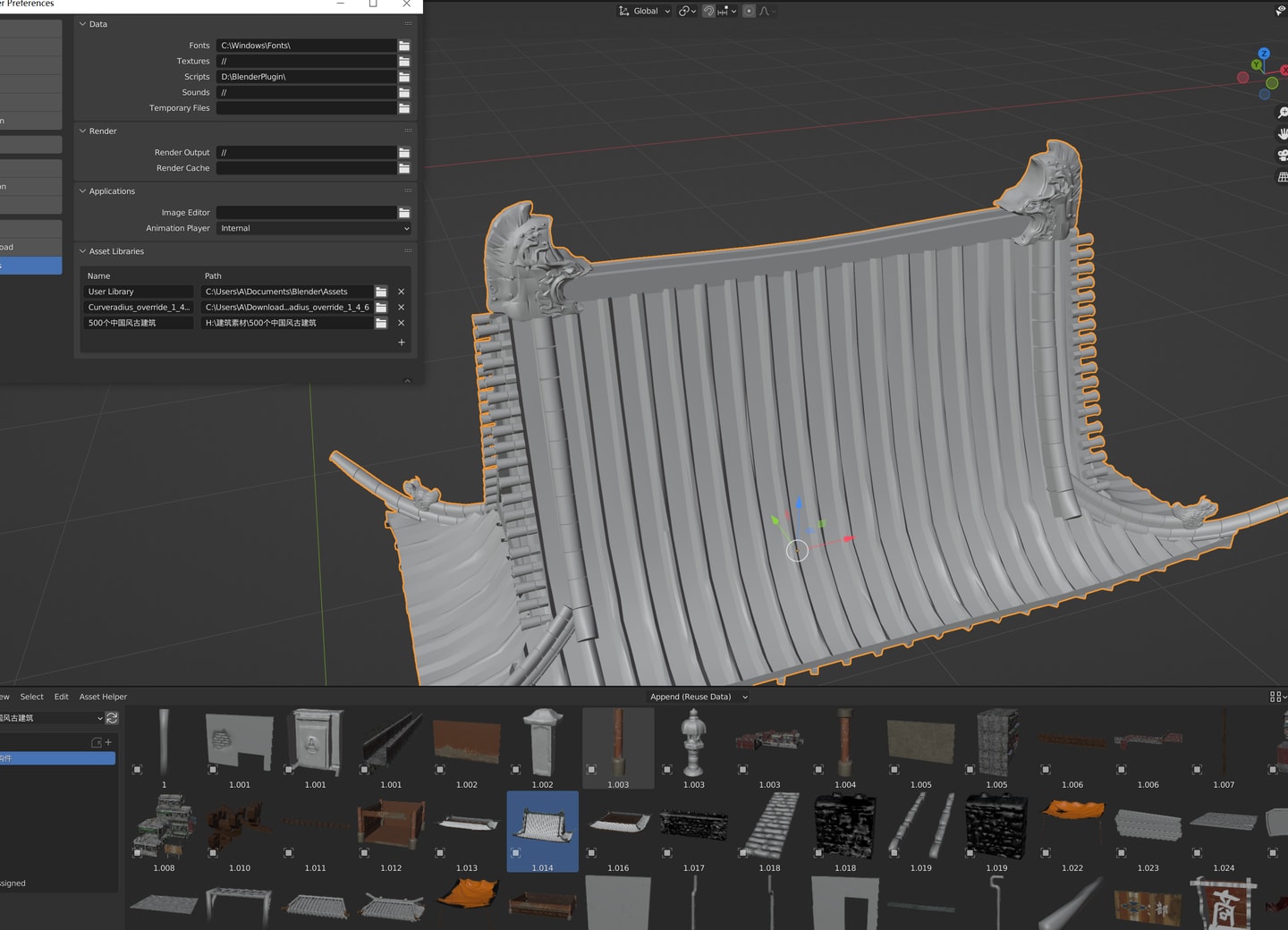

我看了下之前淘宝买的中式古建筑素材可以说都没啥用，不能直接照搬，但是可以相当于高配版的su部件参考，故宫系列的可以说是最好的了，每个文件夹下的tga图片为最终渲染效果。500个中国风古建筑利用asset library可以导入进来对部件的结构做学习参考，整体建筑则可以参考其拼装结构作为白模。

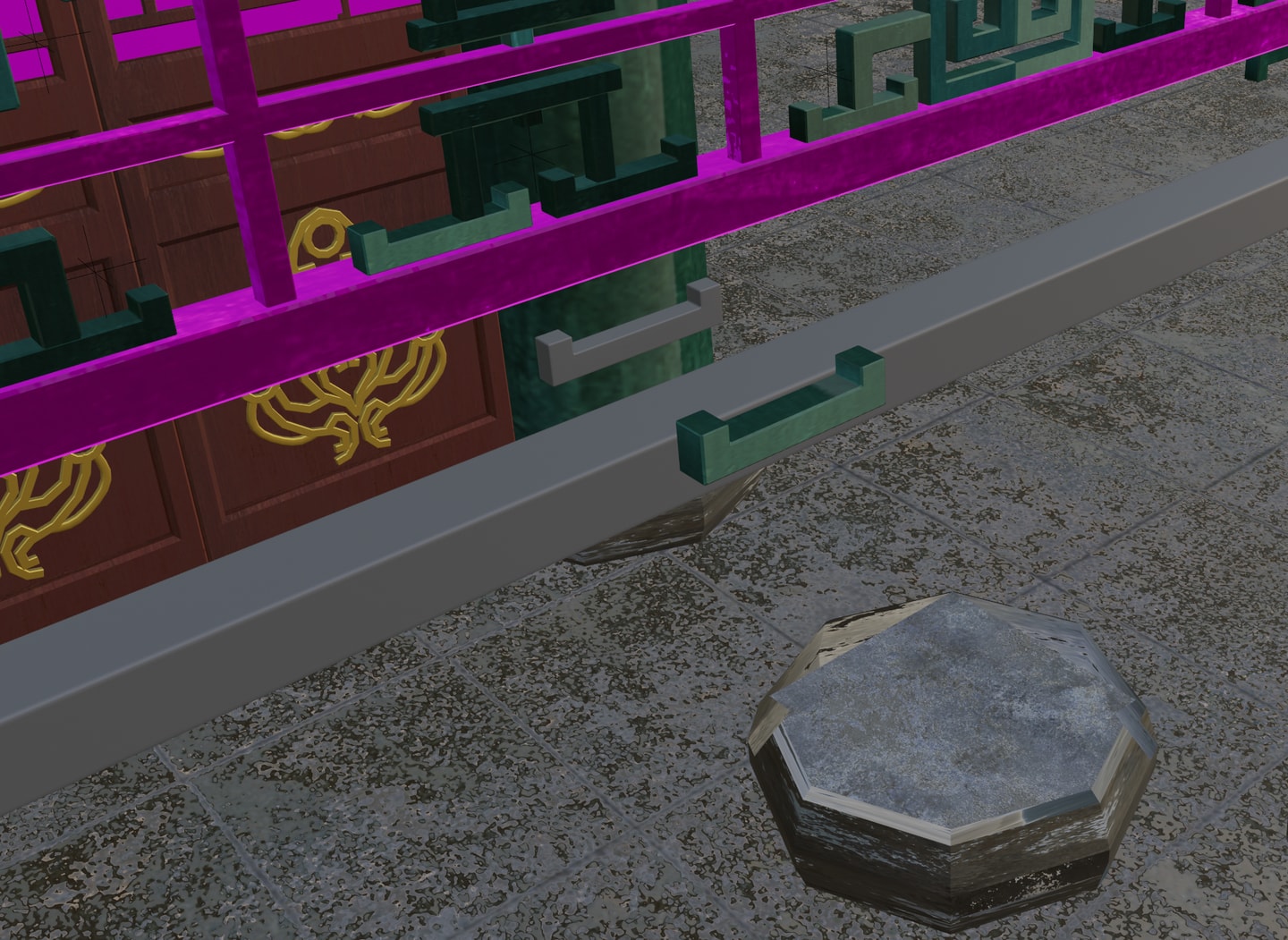

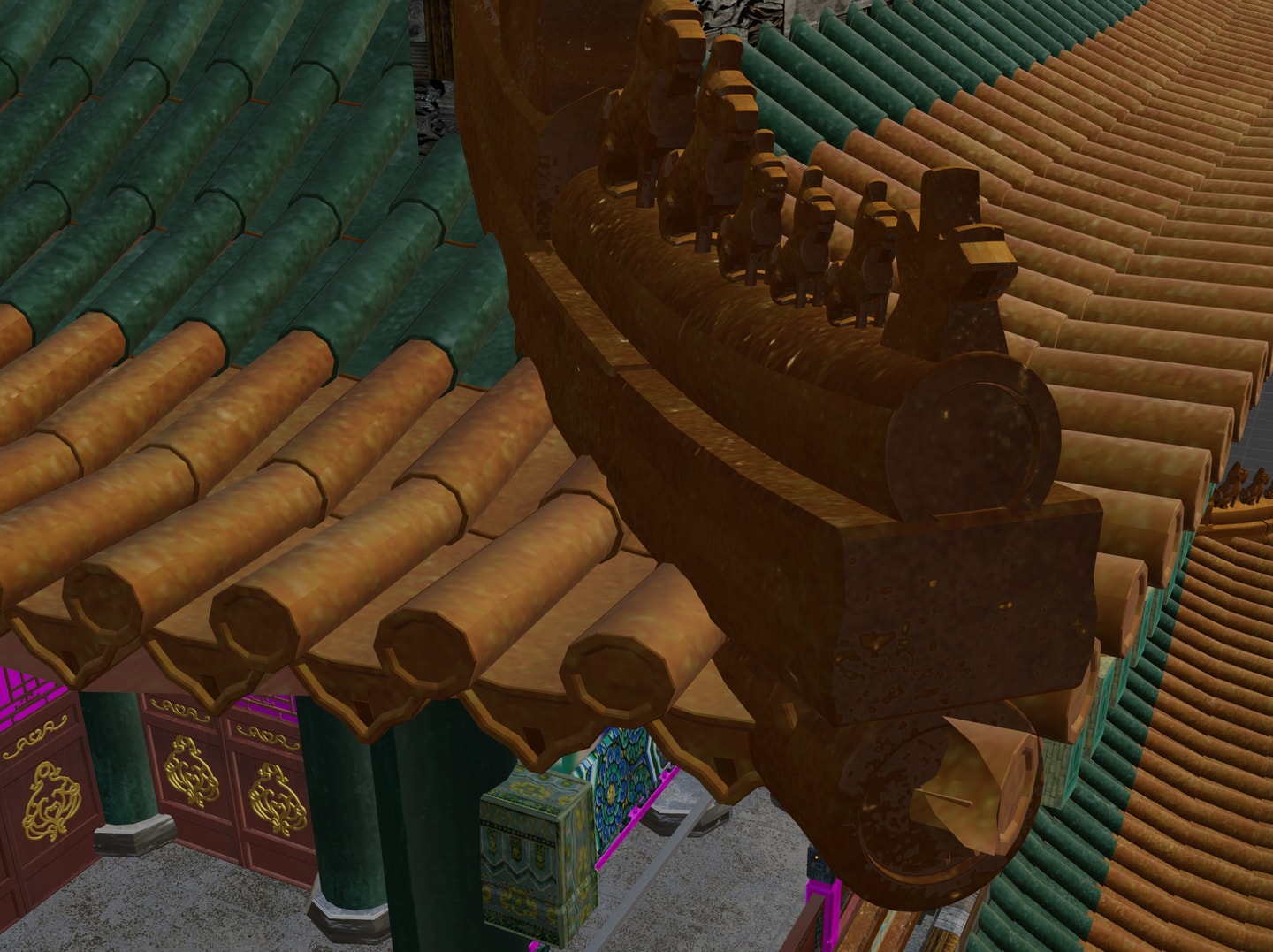

故宫系列的模型从中远距离看还过得去有材质肌理，我暂时觉得用matrix材质不一定能达到它这个中远距离的观感，然而拉近看就很惨不忍睹了，可能是古早时期的建模对面数有要求，倒角做的都比较夸张。门板上的雕花，柱础都是棱角分明如同利器，倒角形同虚设。筒瓦不是圆的，圆柱分段不够，屋脊曲线弧度僵硬，其上的兽雕完全是糊弄。
我想第一阶段就和复刻公寓楼一样，把这些现成的故宫建筑复刻出来即可，在各个部件上能有自己的建模见解，明天把故宫系列的tga都拿出来转jpg预览一下，做一套之前规划的SendToUE，后天看看玻璃盒子房的建设思路。
