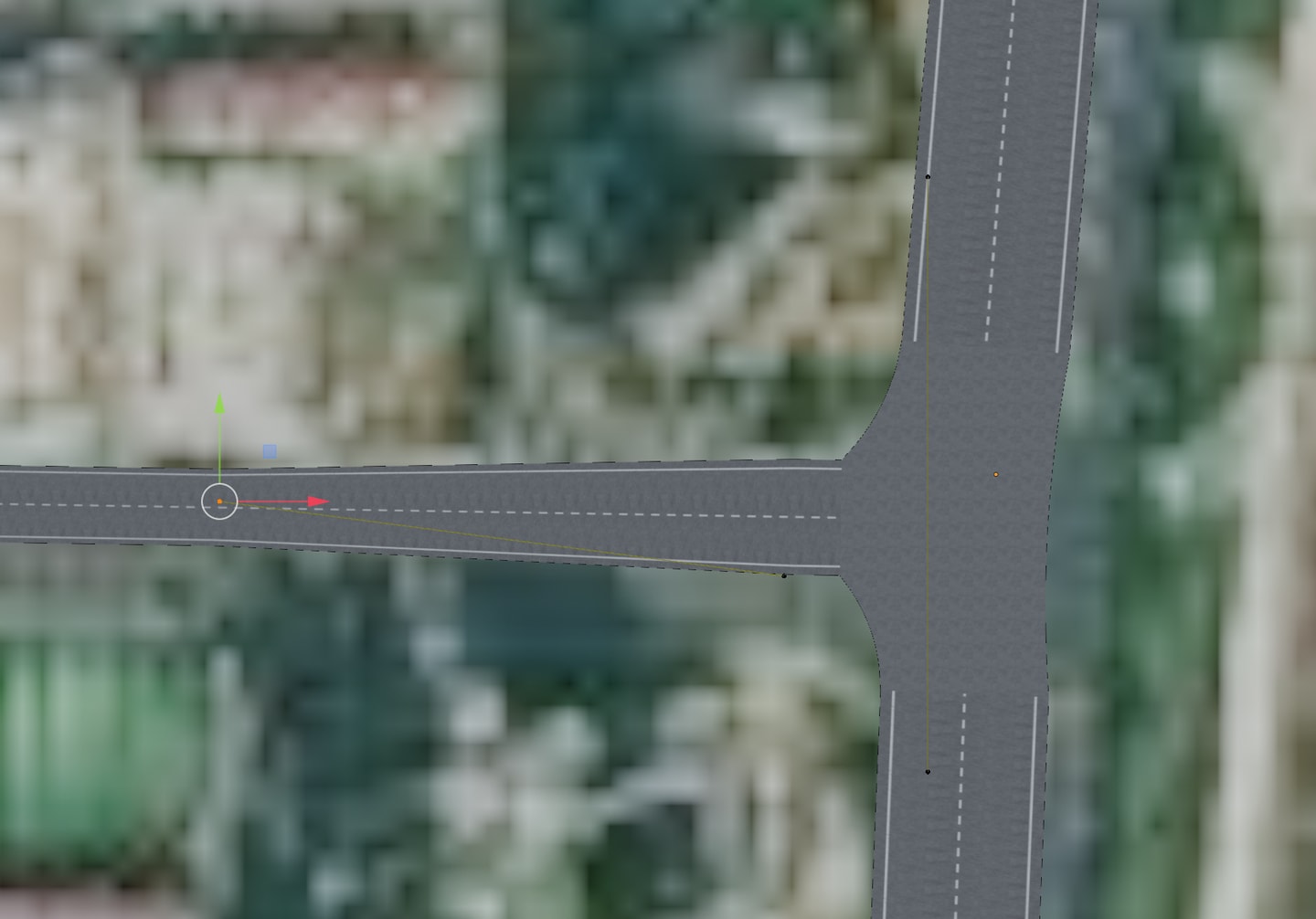

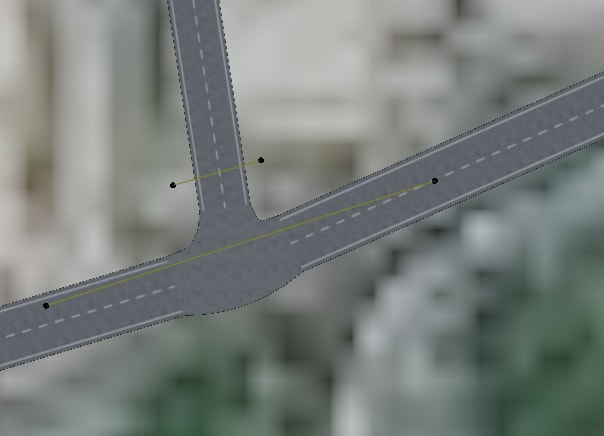

对于不同路宽的连接，情况1：在路口处垂直于窄路构造两个平行线，其中宽路的控制线段位于紧贴窄路一侧如下图。

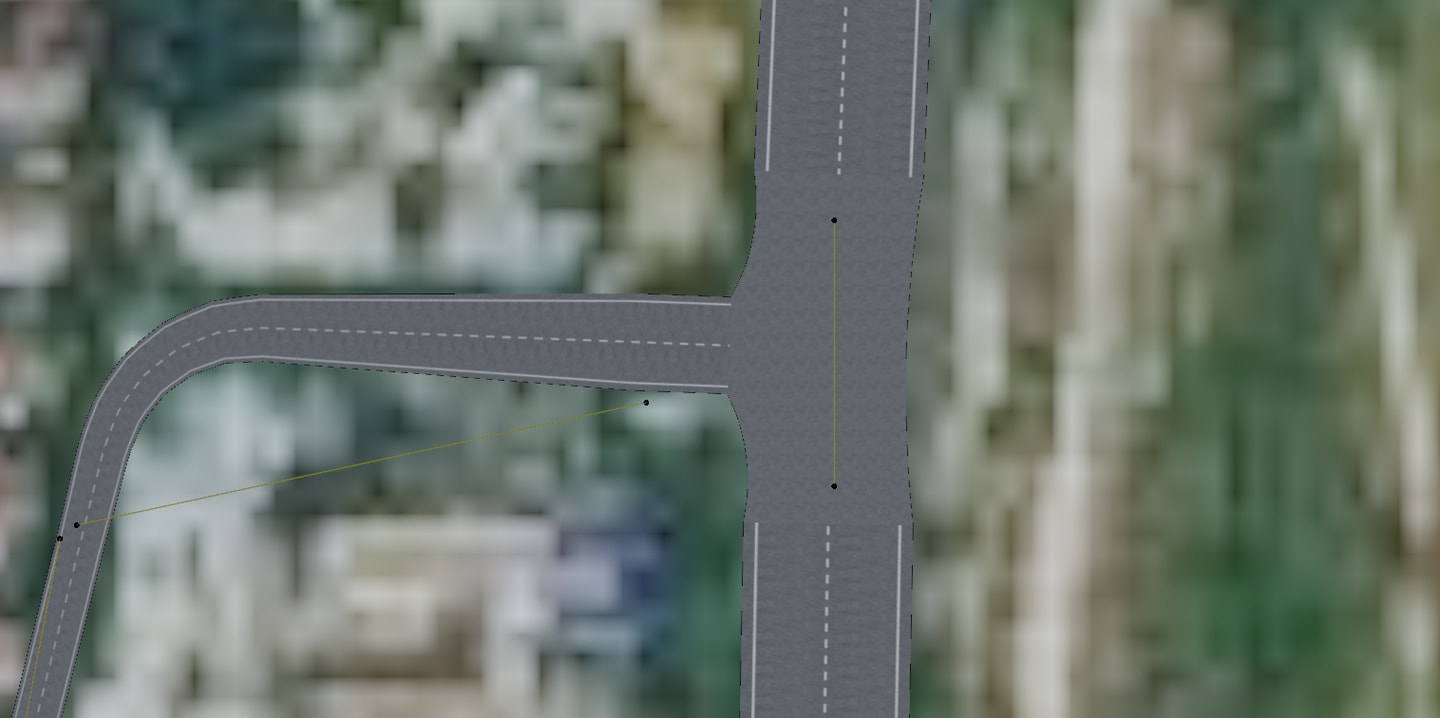

情况2：窄路向岔口逐渐加宽。需要构造垂直于窄路的控制线，准确的说是从窄路拓宽起始点到岔口之间的两点连线线段。

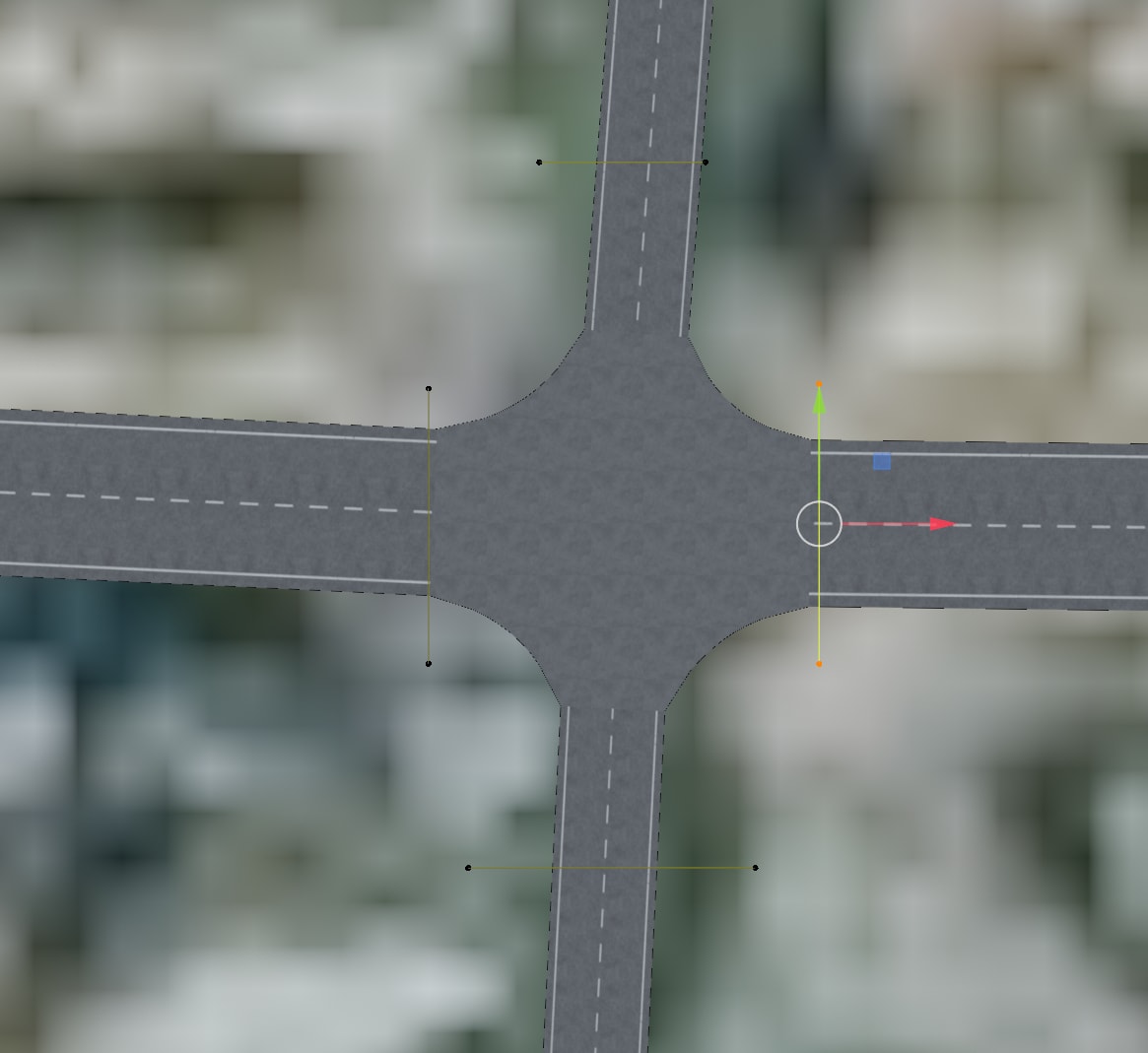

情况3：四岔路口，宽路的控制线靠前窄路靠后。

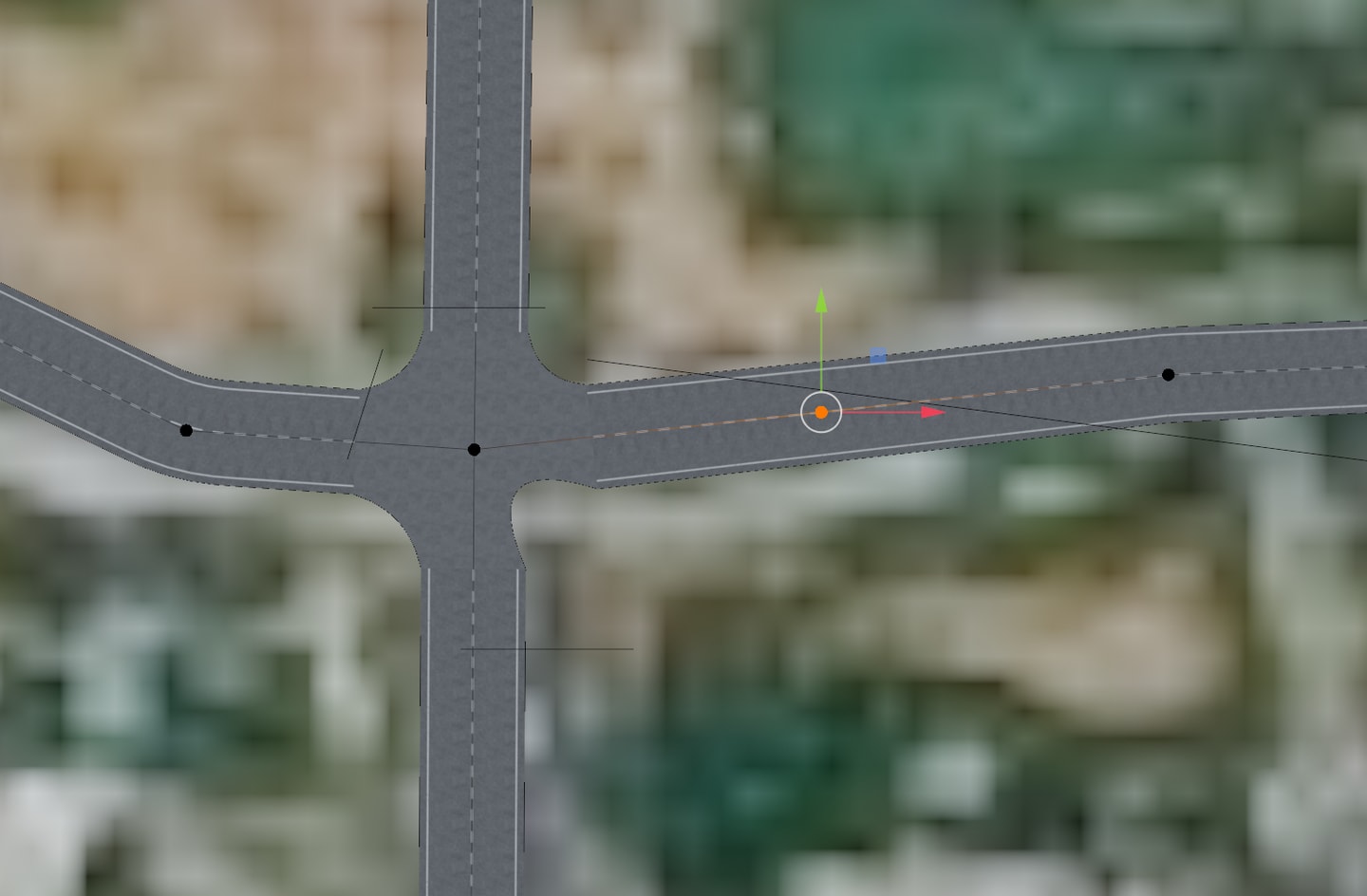

道路的四岔路口，候车段不能过于“歪”，这样会使岔口的corner mesh产生如图1的诡异倒角。

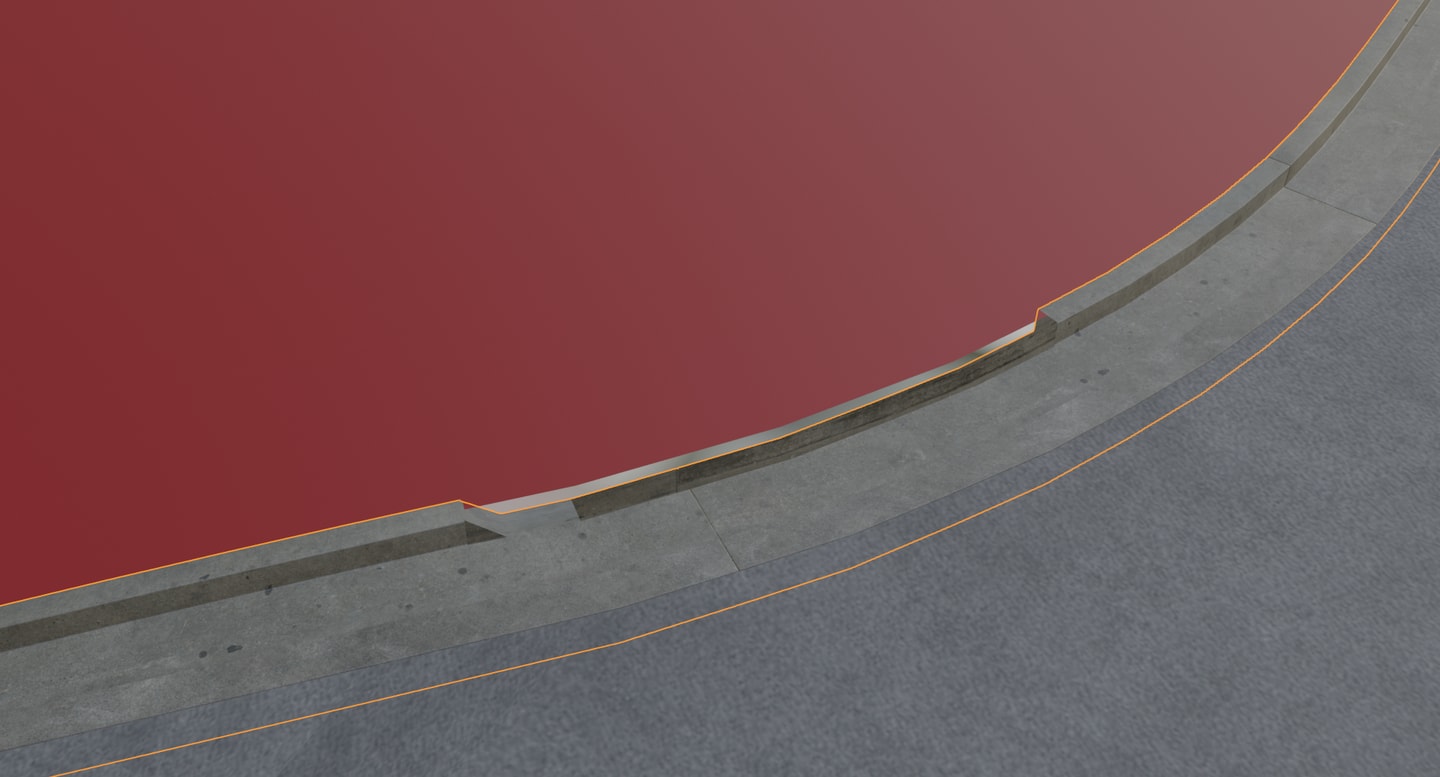

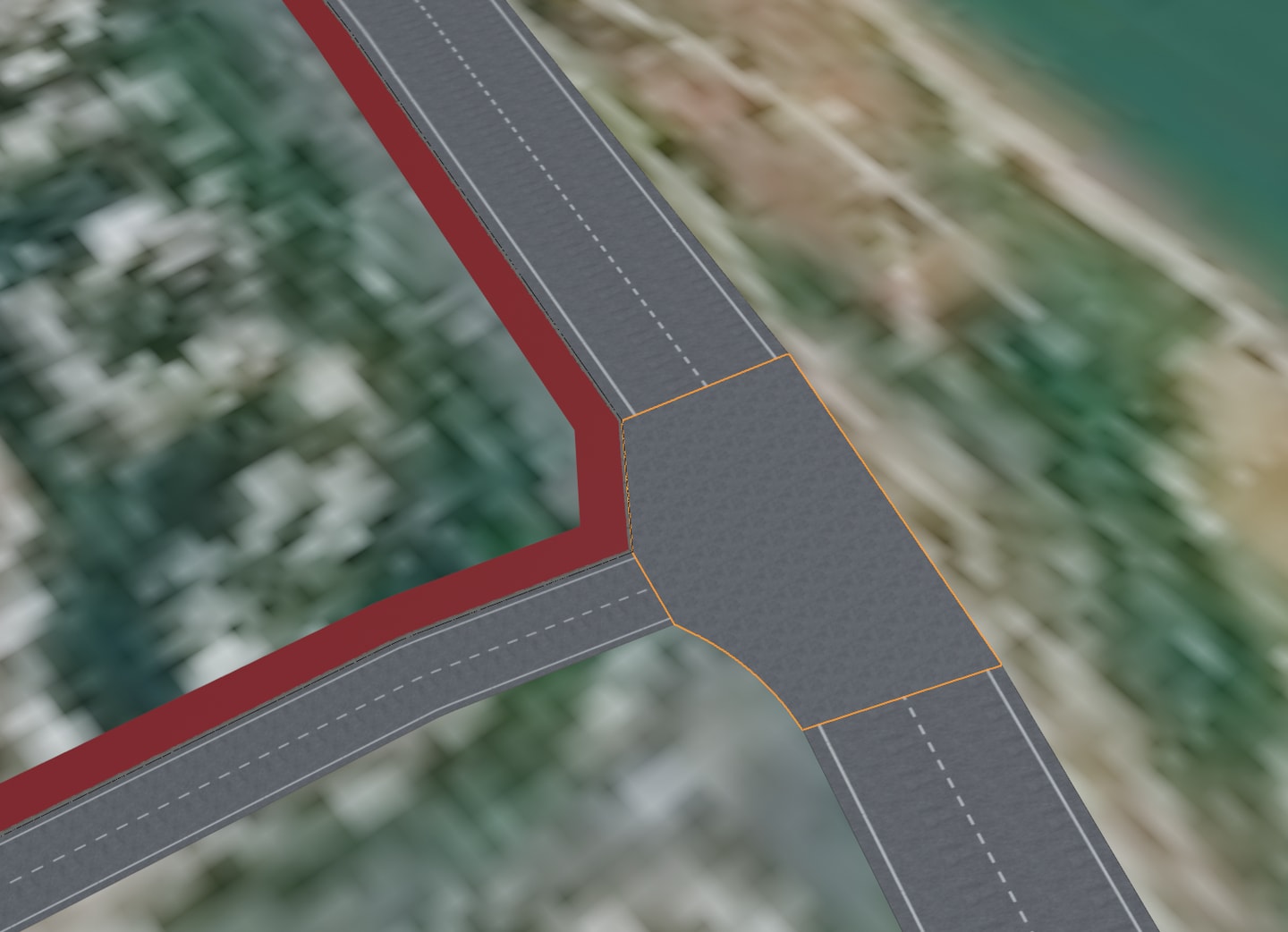

进一步制作中发现其实用不着curb frg，在主路frg转mesh之后curb用的array curve做一次outline即可给sidewalk作为外边缘curve。多个frg复制到500万面，blender开始操作变卡了。
2024-1-2更新：后来发现frg控制路宽线段应该覆盖整个路段，不然非默认宽度的会被改为默认宽度。
corner mesh这里直接利用curb搞？

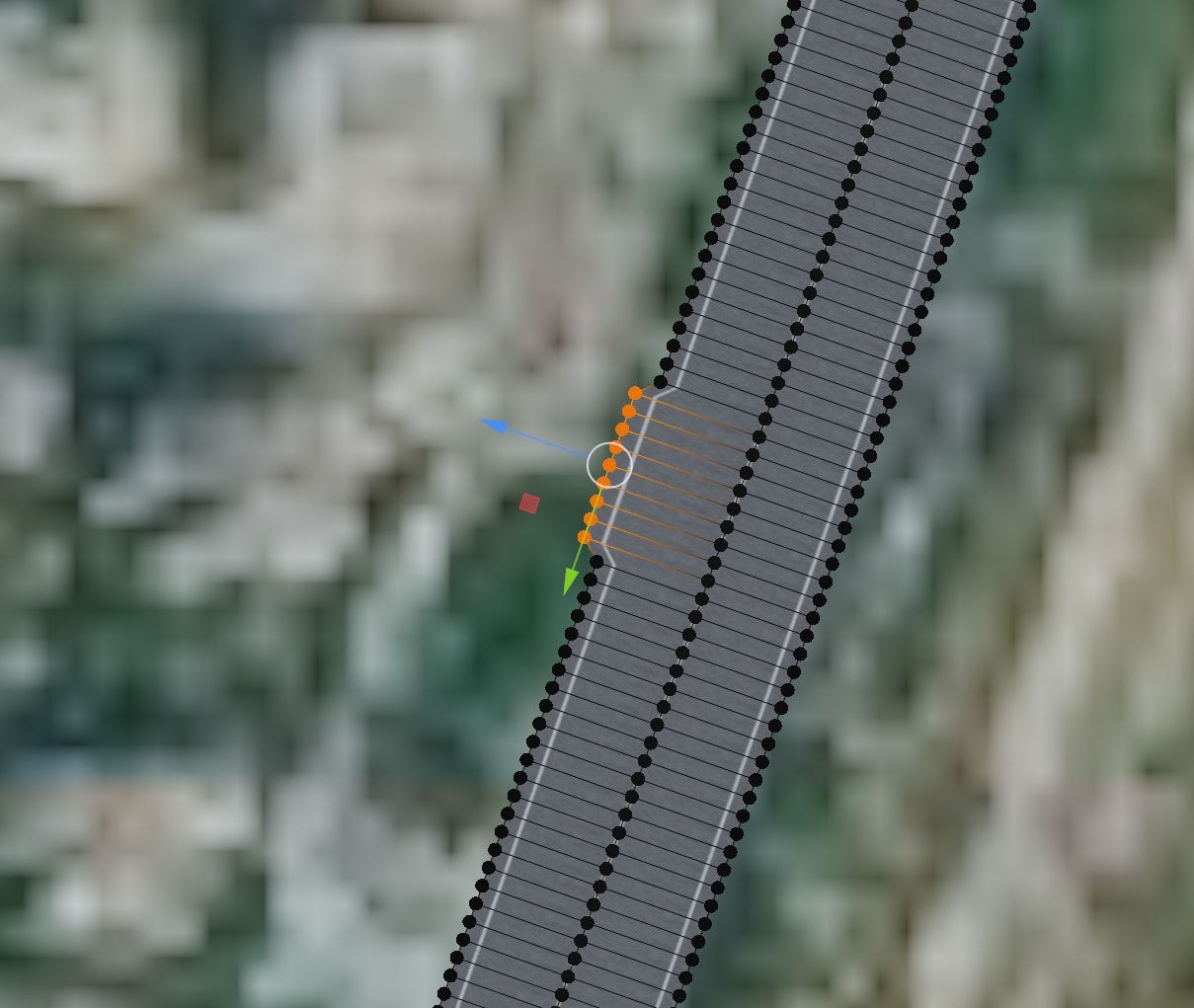

公交车道无需用curve overide，在转mesh之后，对点做法线方向偏移即可。这样可以做出道路拓宽。
分离intersection部分，对其倒角部分可以修正。

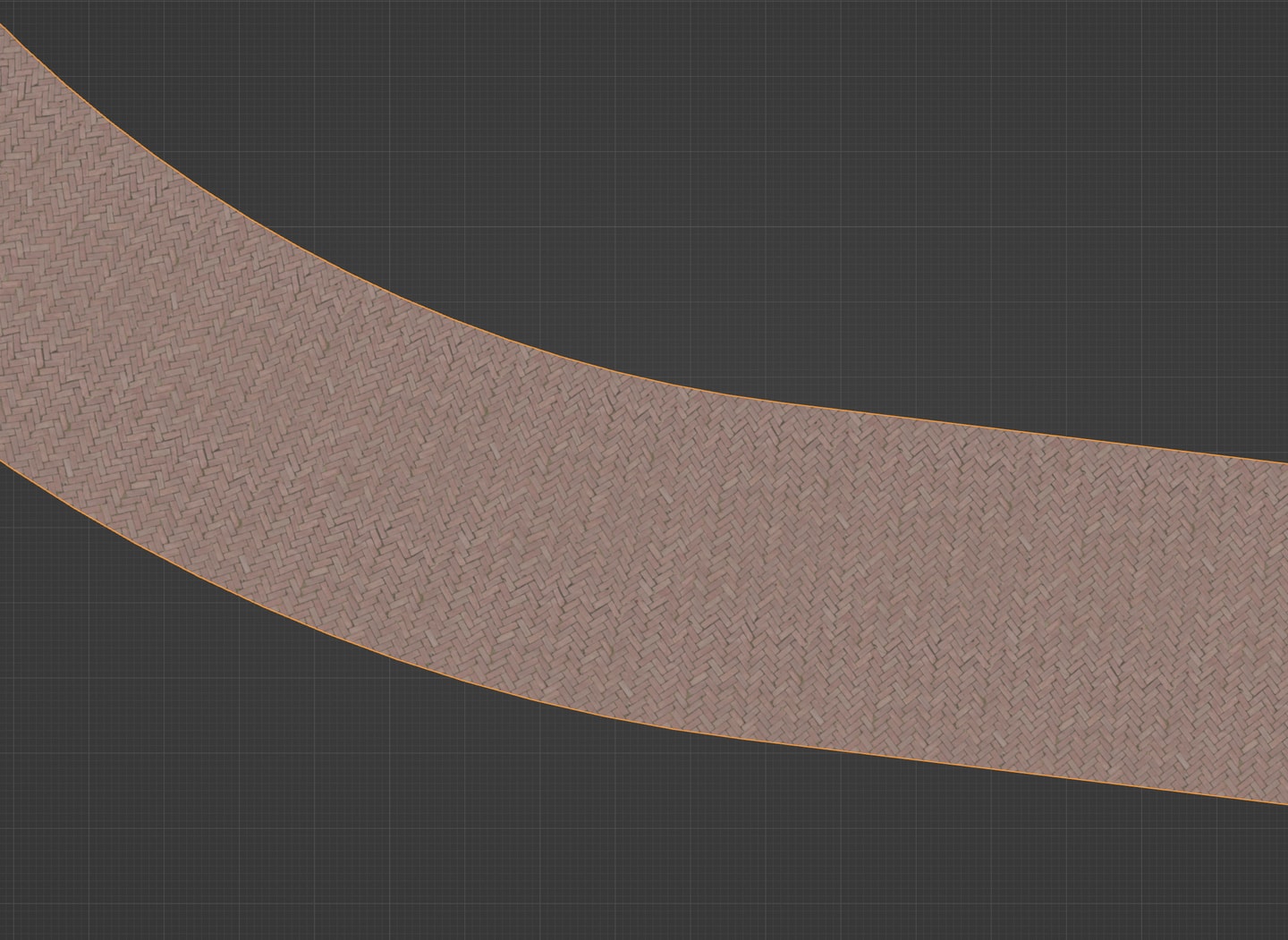

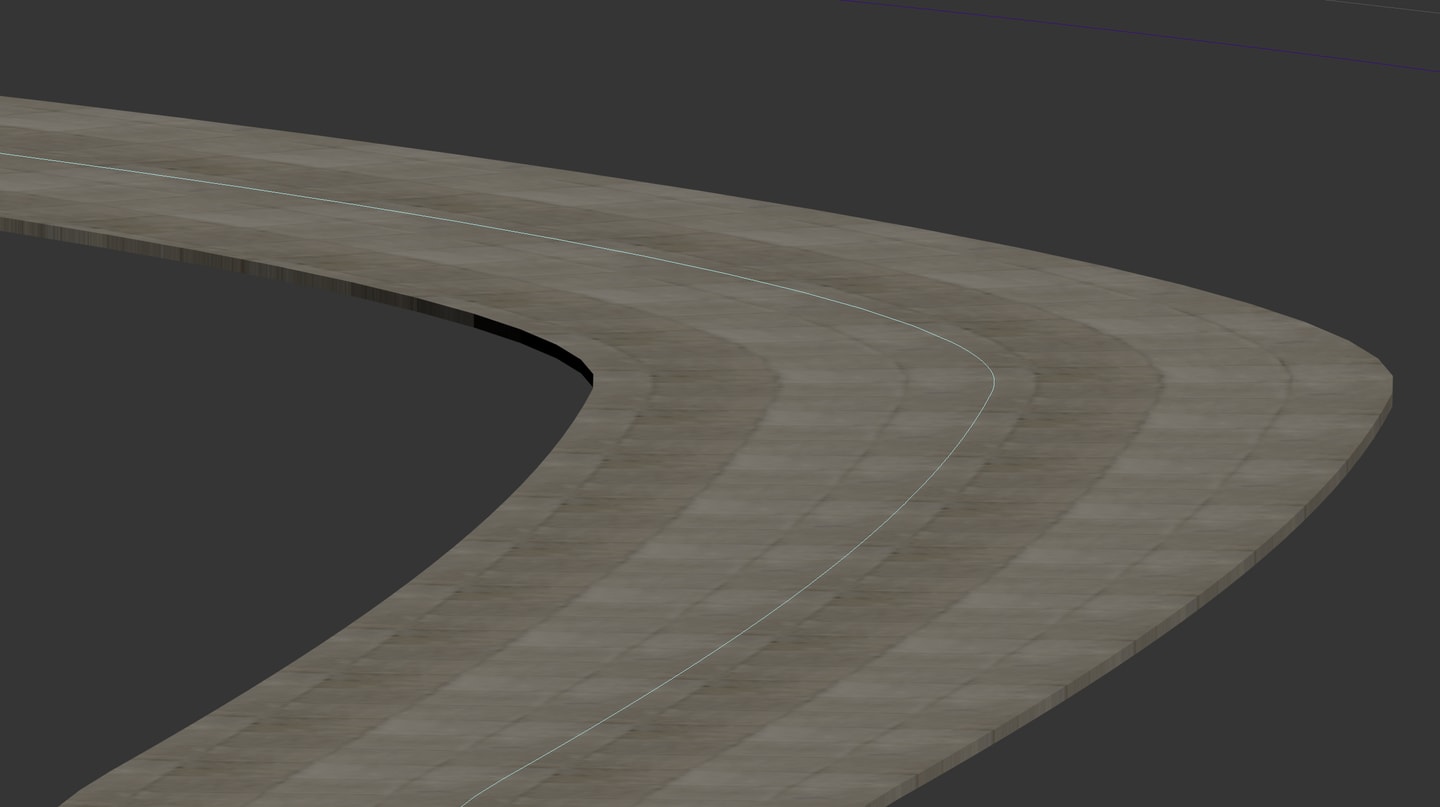

outline做曲线偏移经常出错，激活addon mesh tool会增加mesh edge offset功能，直接把曲线转换成mesh再offset，不会再有出错问题。曲线路径用mesh edge offset，两条边不完全平行不至于让uv拉伸很诡异。

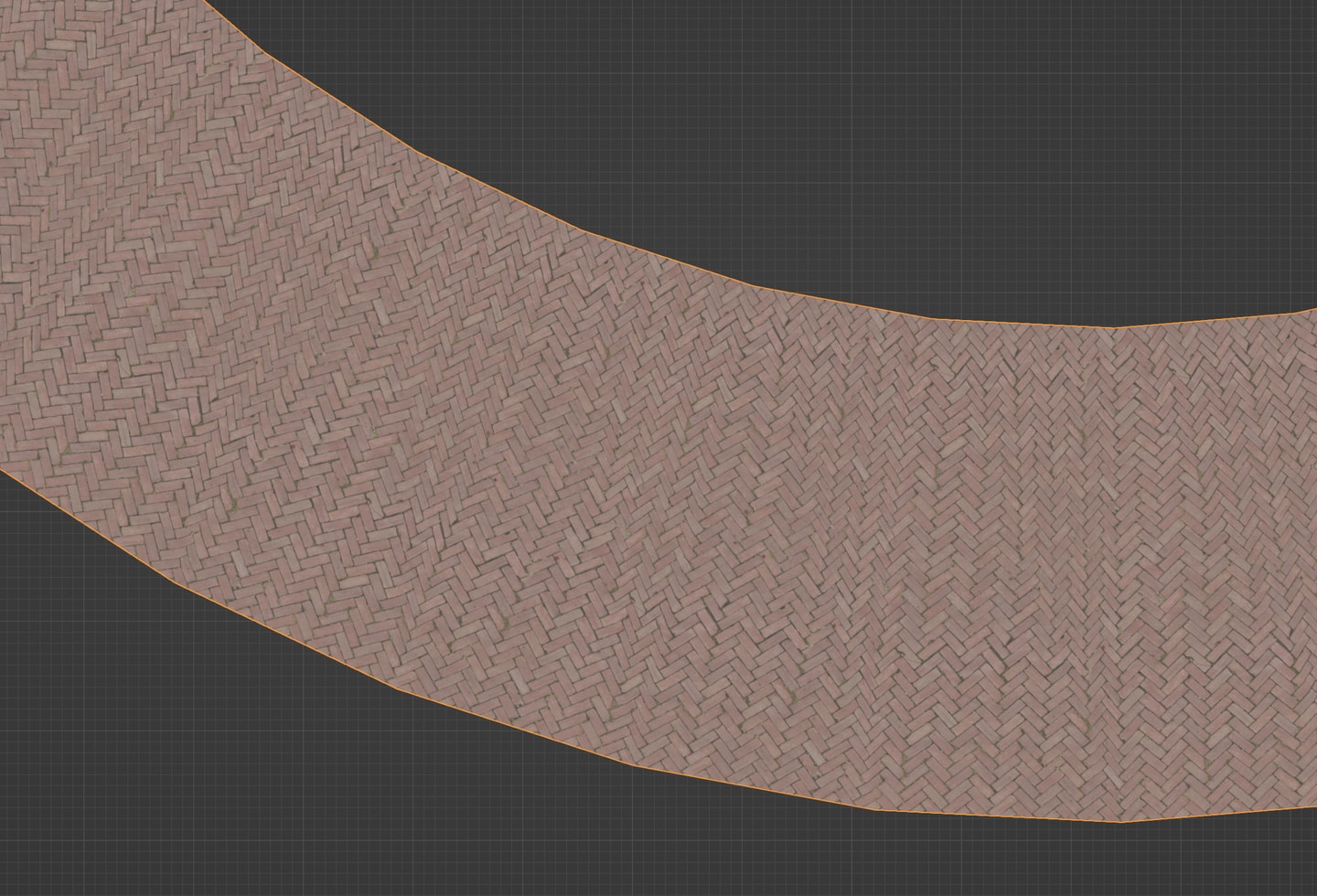

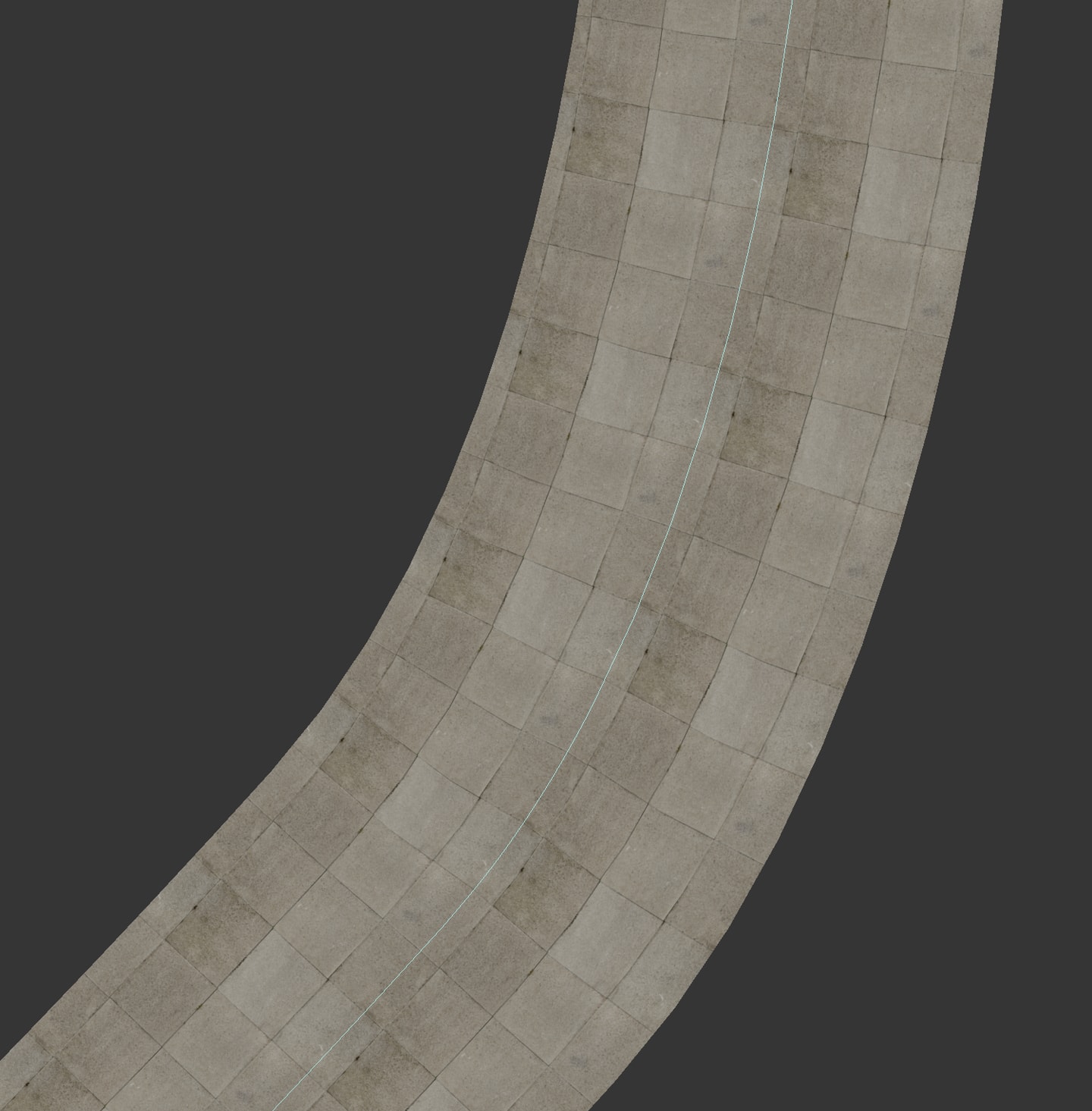

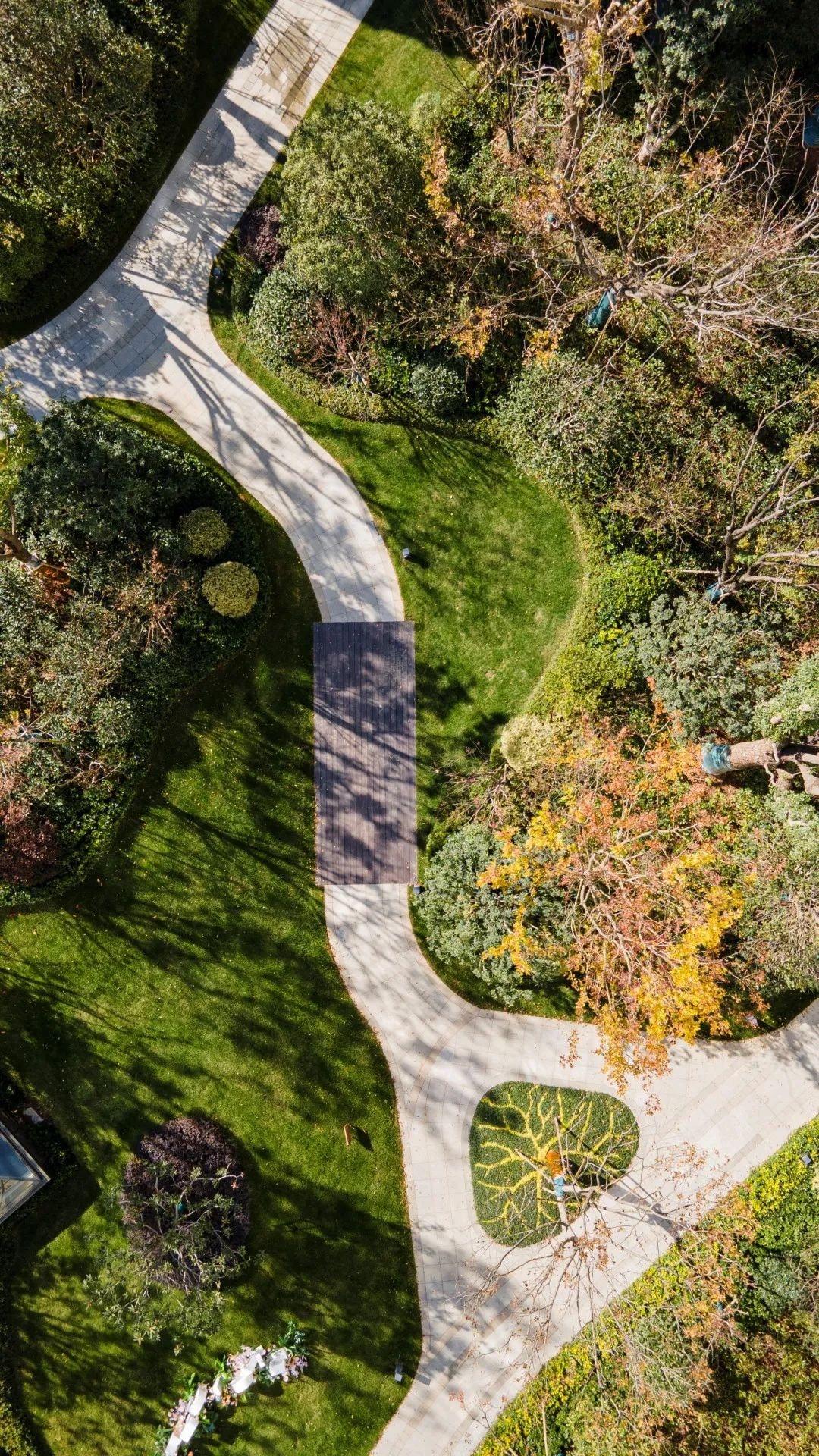

关于曲线路径的砖石tile铺设，使用blender的smart project或者zenuv 再打直都会导致砖石的纹理拉伸扭曲，若是可以解决拓扑完全“曲线平行”则能保证uv也是平行的问题出在了不“曲线平行”的拓扑uv打直平行了，所以产生了拉伸。这个问题似乎暂时无解，3dsmax中有个unwrap spline map，不过多少也有些扭曲，可能处于游戏模式的视角看不太出来？
