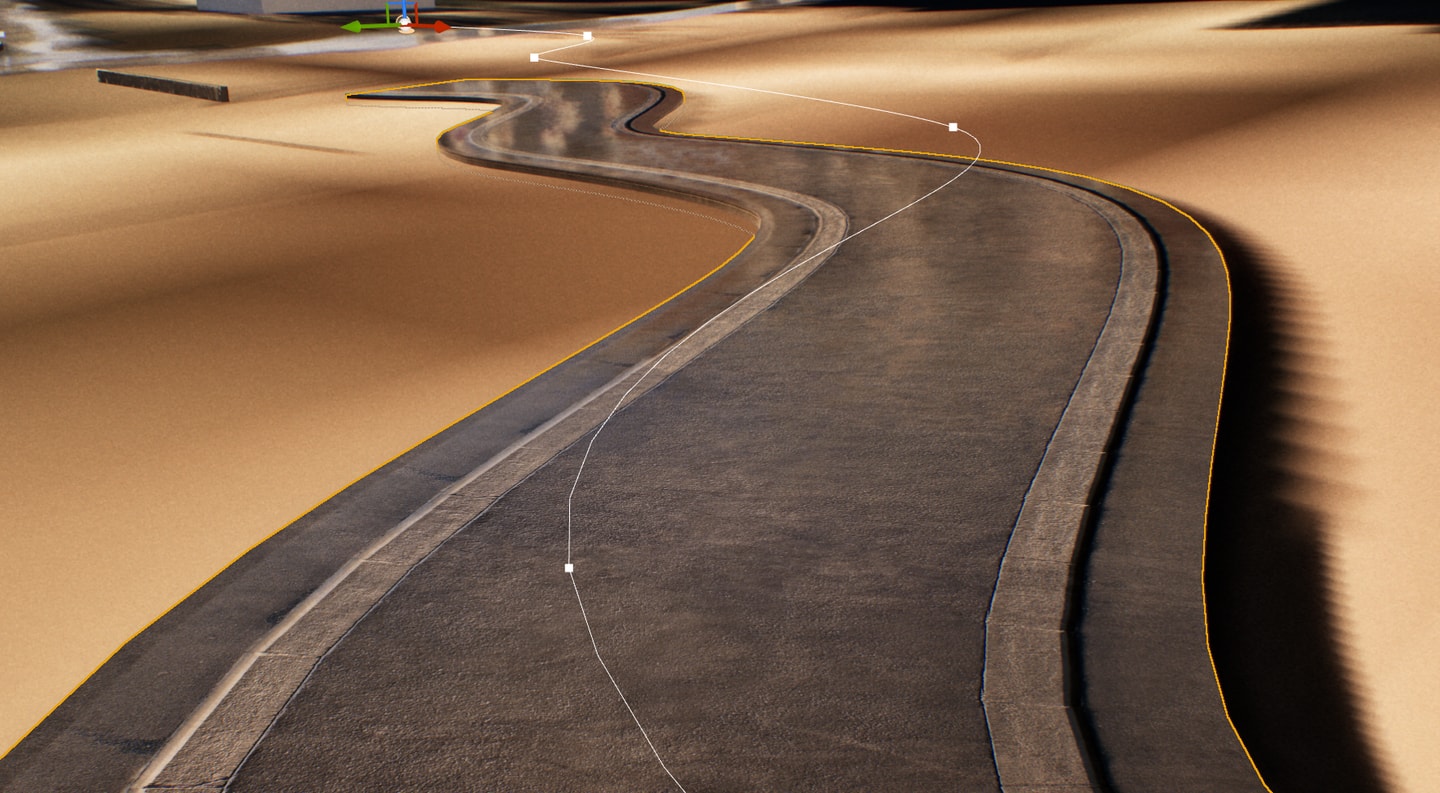

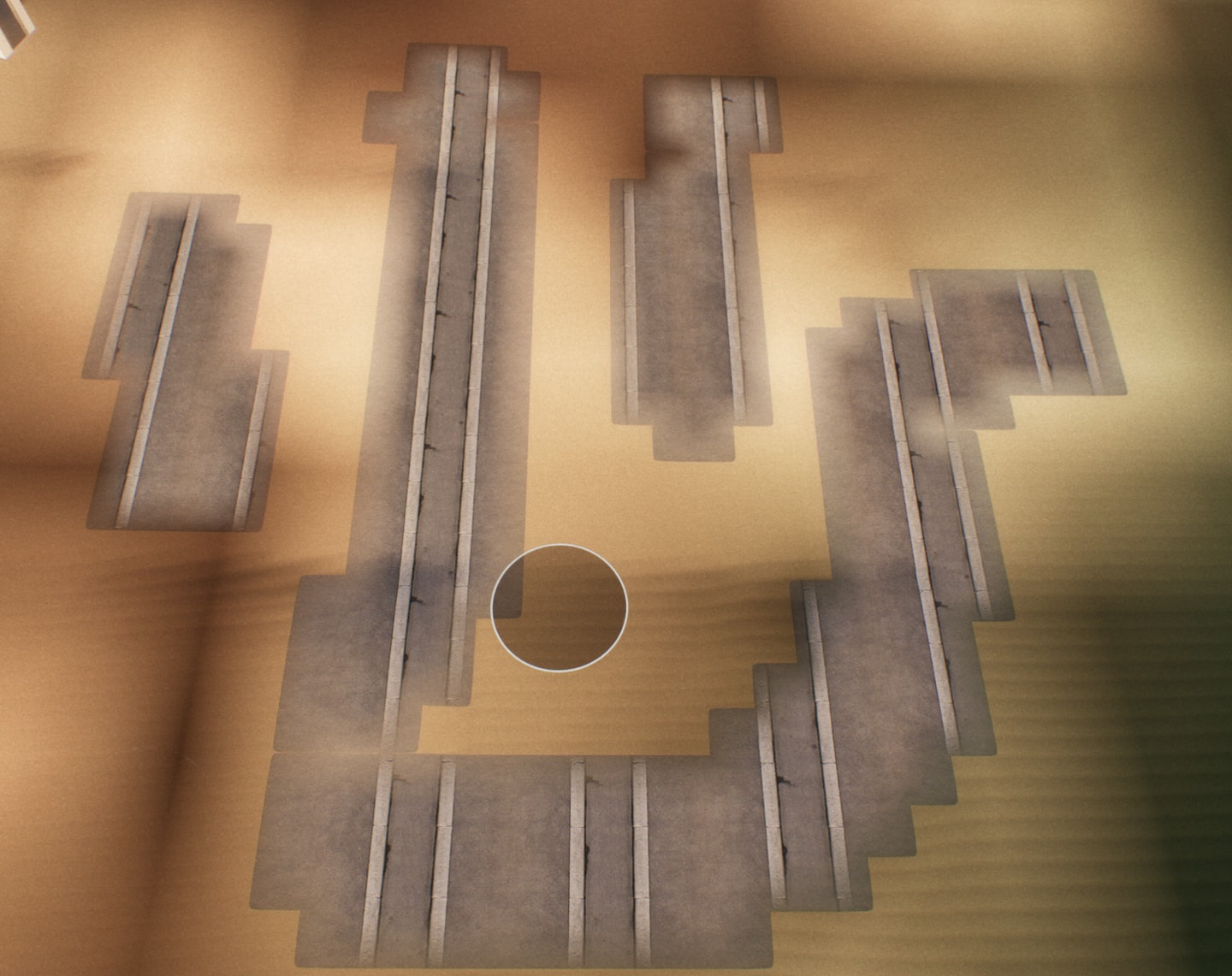

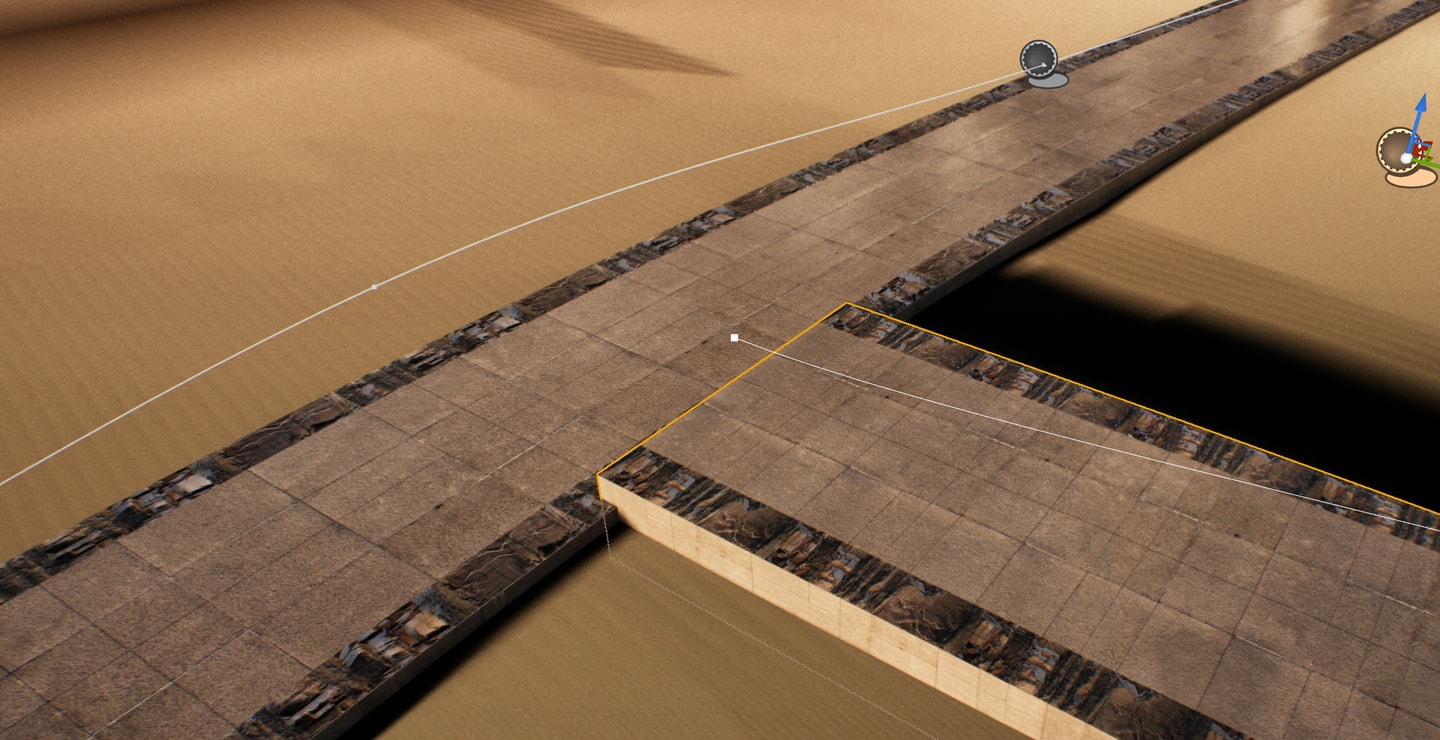

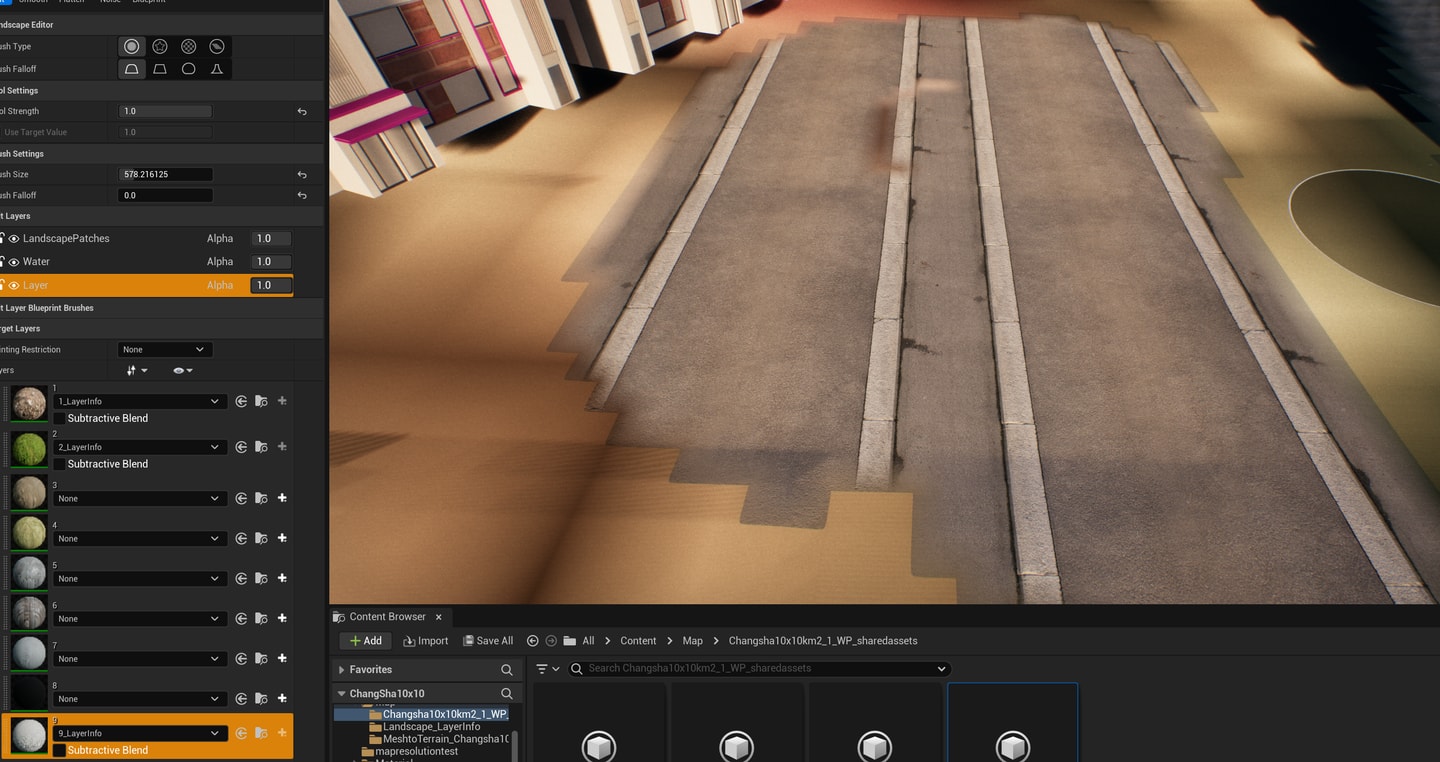

下图左为PRG，右为NVspline，做curb的话后者更方便些，开启ground snap可以动态吸附，无需二次调整，close loop需要到blueprint的spline中设置，这是ue本身的bug。nvspline相对PRG可以做出更为工整的形状，而PRG在alignToSurface后使得整个曲线变形从而需要二次调整。nvspline的操作相对PRG而言要流畅很多，同样的mesh用PRG很卡，nvspline尽量少alt追加点但若是发现ground snap表现不佳就要追加以保证curb的相对landscape的齐平。另一方面要注意PRG生成小区道路landscape paint时的falloff，由于paint有锯齿羽化需要多留一些边缘，作为参考120的falloff可以在curb切去左右两侧羽化锯齿后形成3米的路宽，而200则可以形成5米的路宽。

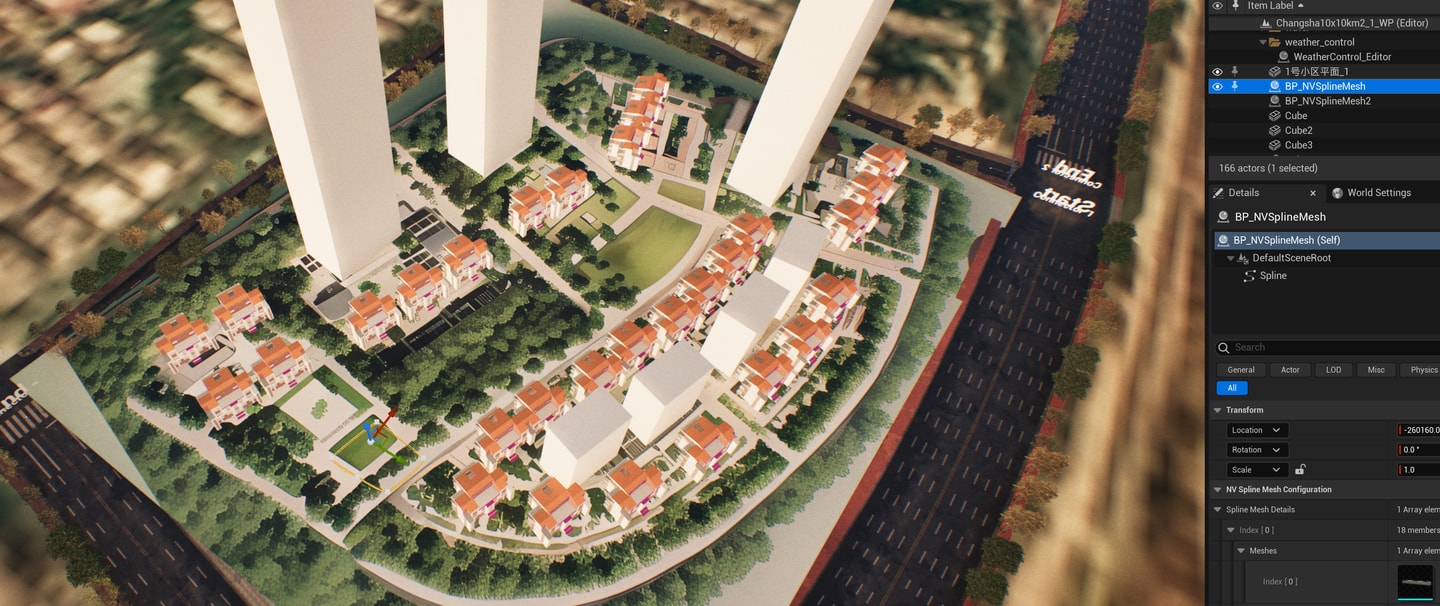

今天我是先将blender中的siteplan导出fbx到ue，然后移动摆好位置，设置一个带uv tile、offset、rotate的材质将贴图的大小、位置调整到位，在其上画PRG用alignToSurface，再添加paint layerinfo，landscape deform以后生成小区道路，这种道路在材质相同的情况下可以保证无缝对接，且与地形的起伏完全贴合。房子的白模在blender中与拼接好的实例模型1：1比对尺寸，在ue中直接拖两个cube拟合scale尺寸即可，填方到siteplan上的位置。
在ue中画曲线总是歪歪扭扭，现在看来在角点处左右各加一个点有利于拉直。ctrl+alt可以多选几个点，3个点形成一个角。总的而言，在ue中做一个曲线包围还是比较费操作的。

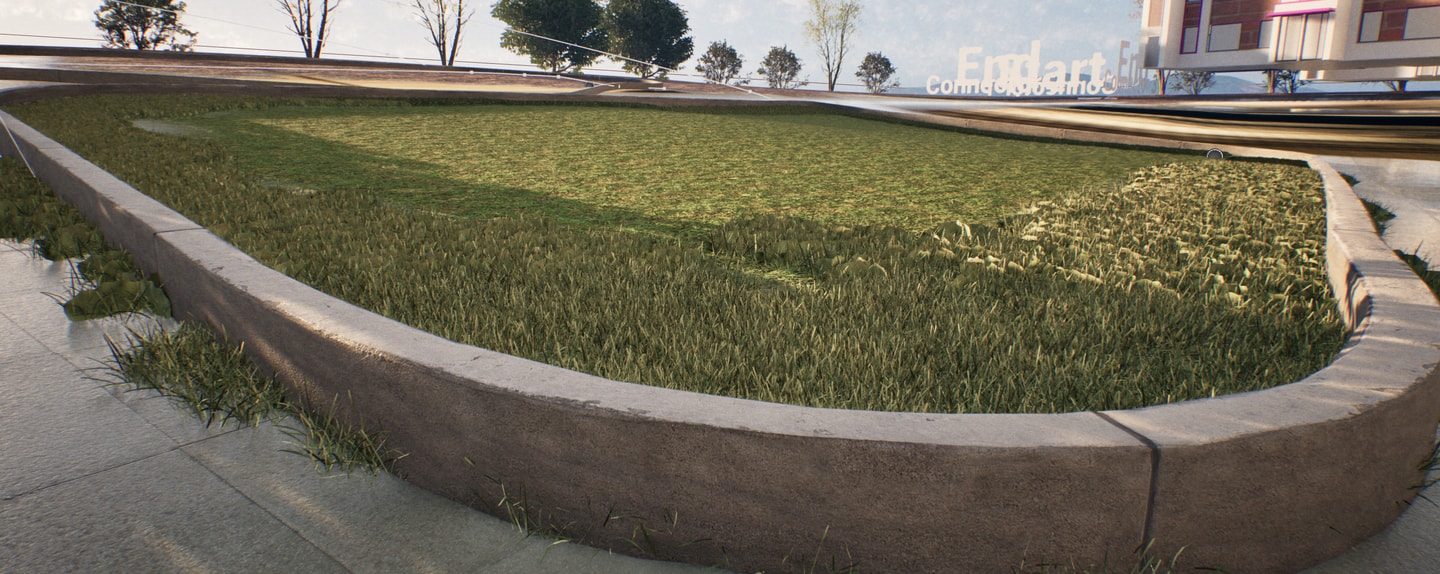

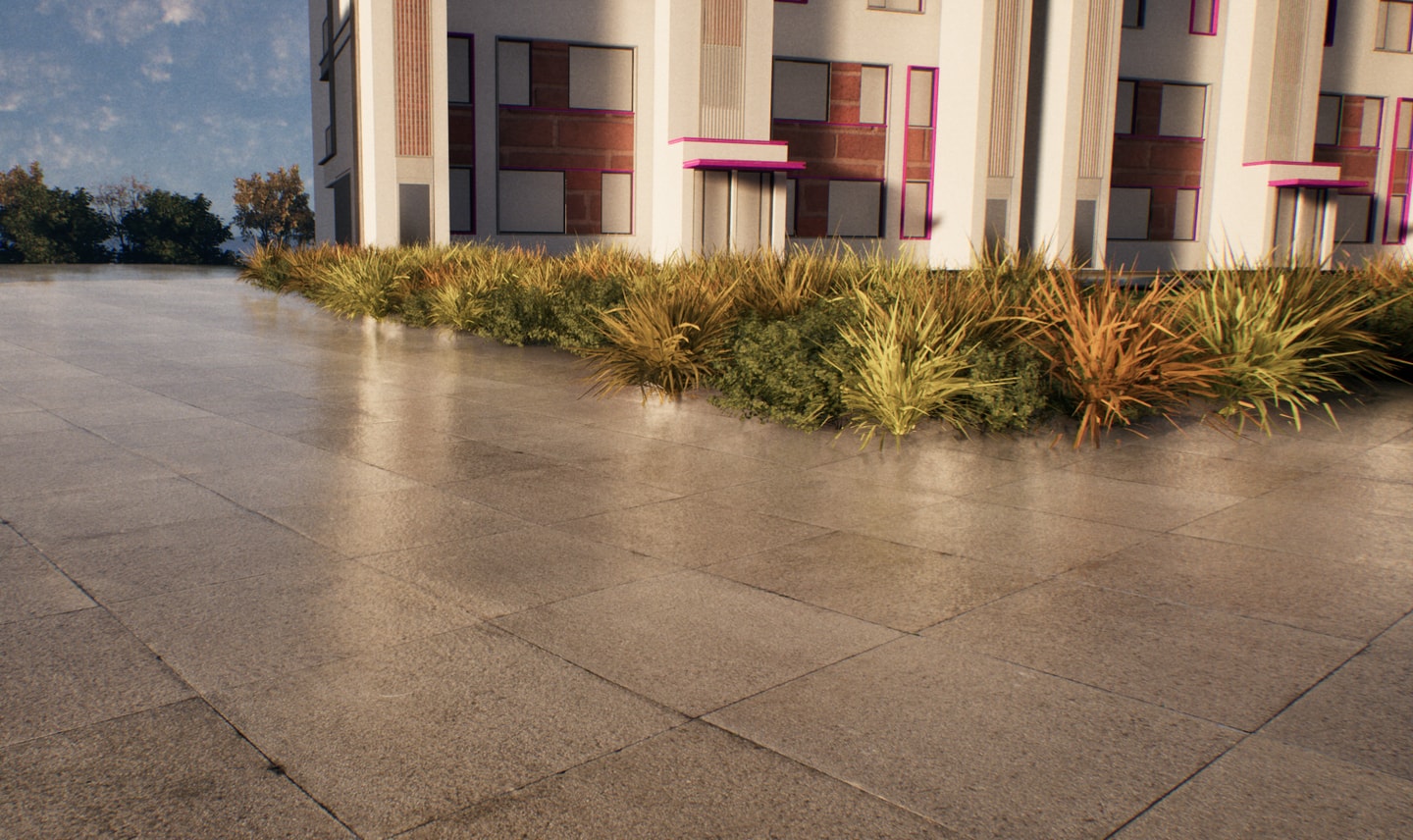

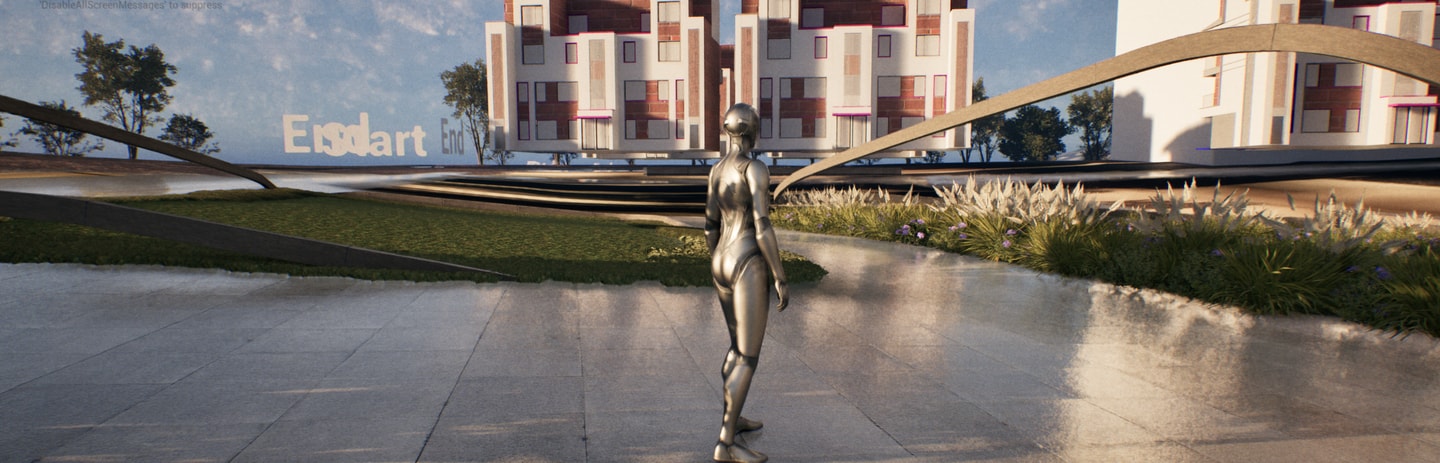

bridge下载的草远看会出问题，但我的情景中不存在上帝视角，在中远距离没问题，用hillside的草远看也可以，但是密度太大了吓人，这种大的灌木不适合这样的密度？草方面可能还需要多测试几款来应对curb的相对高度。

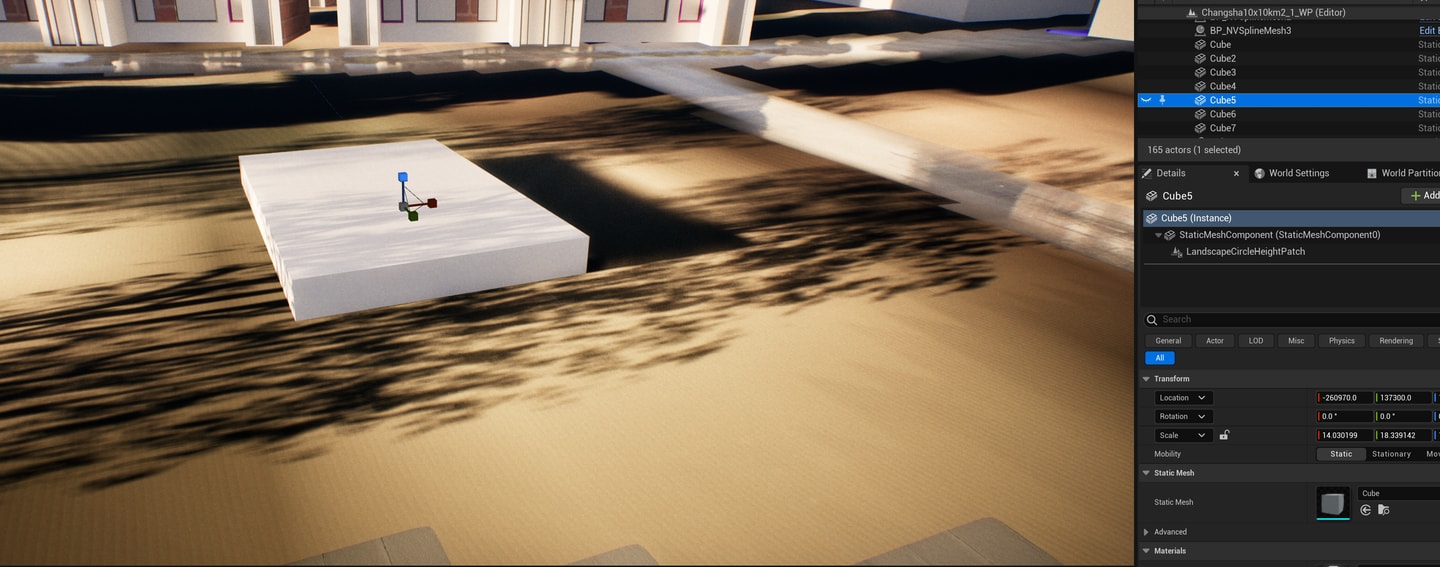

通过给一个大的立方体添加landscapePatch配合falloff参数设置可以对一个局部地块做平整处理，这要比起用flatten顺手方便许多，不过landscapePatch位移调整地形很卡，不要拖拉而是用数值给定。平整地块可以做hardscape自定义的景观。

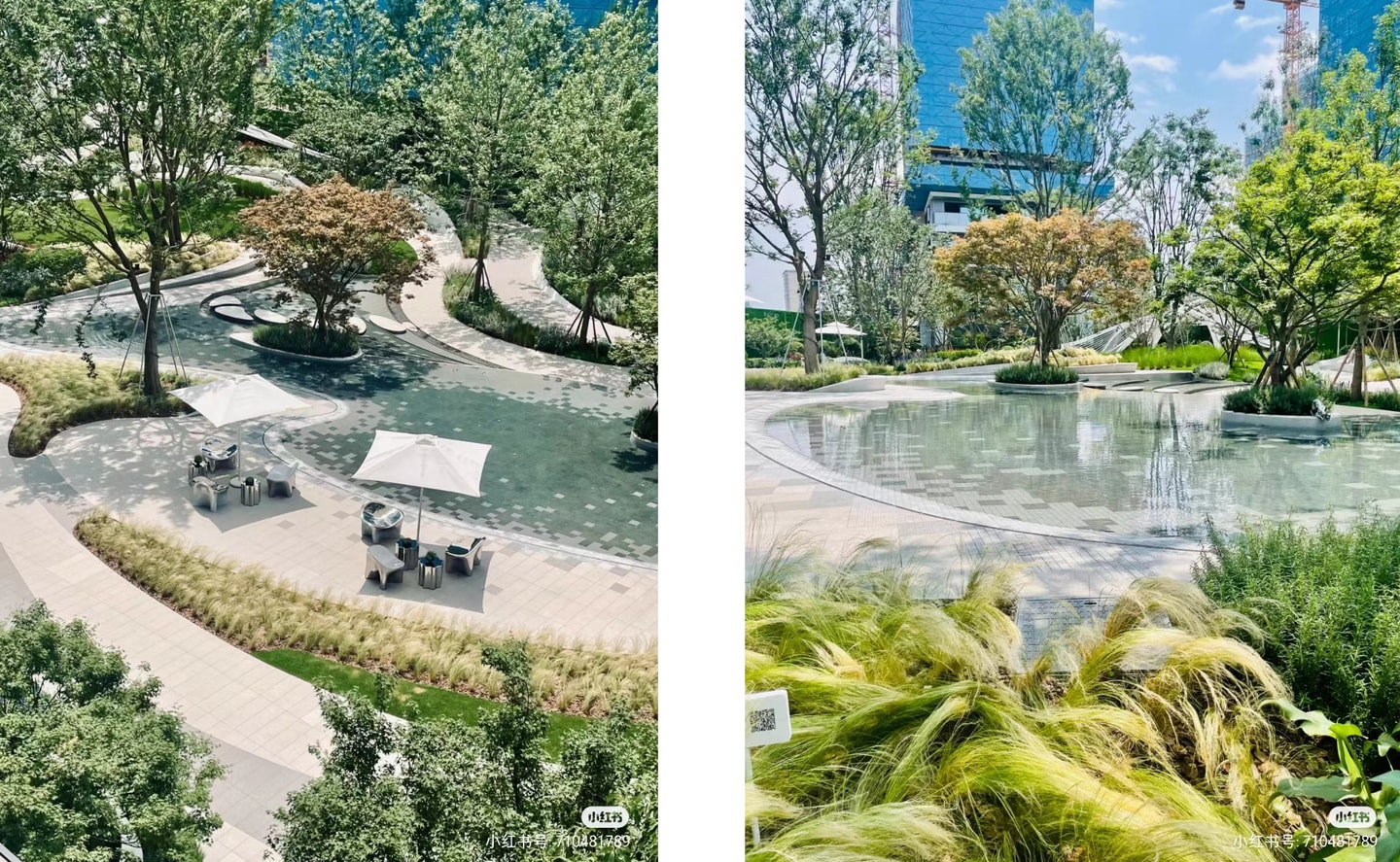

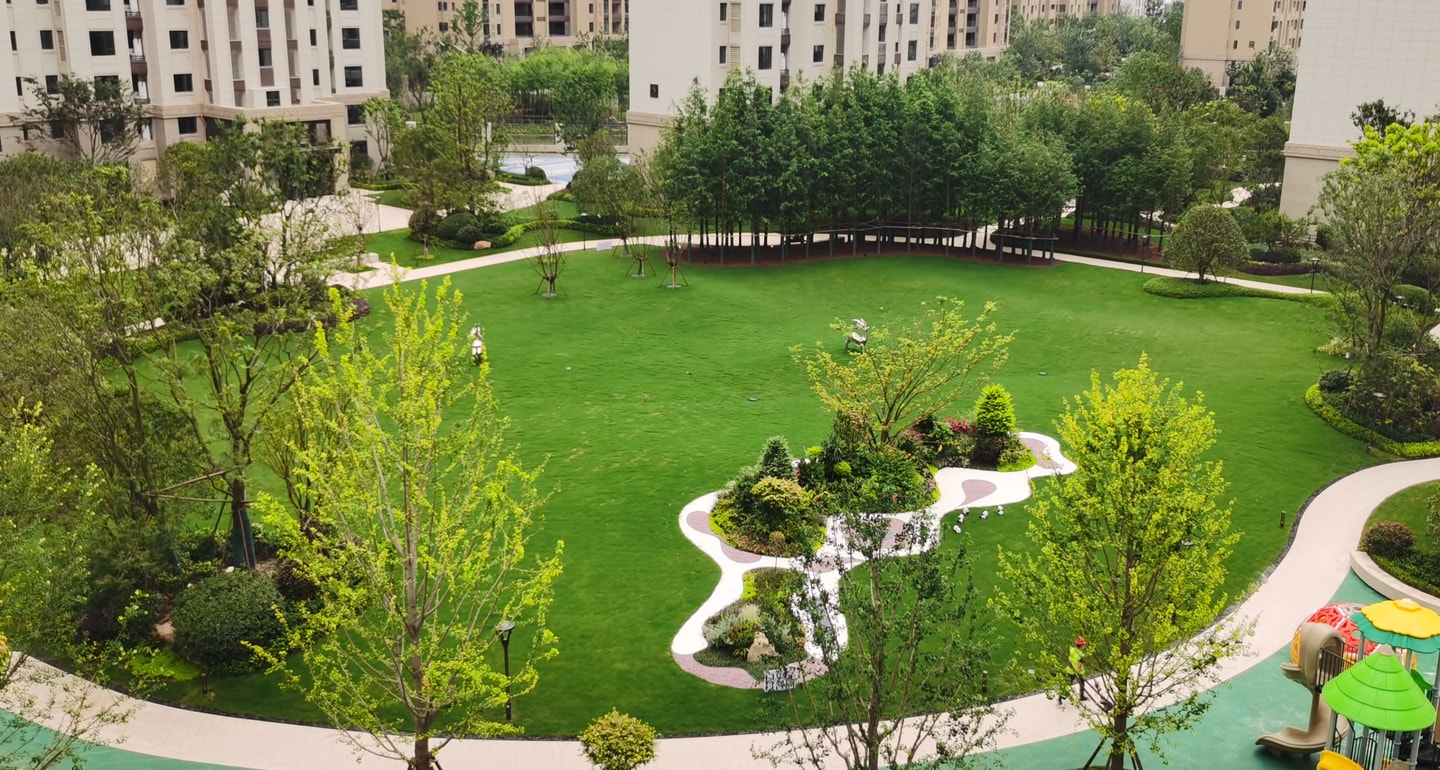

我觉得接下来要分析一下实景如何通过现有技术去实现，下图左异形siteplan的绿化如果是衔接带起伏的路面，那么在没有curb的情况下如何画界？目前来看就是foliage手动微操，可以先画个curb到时候再删除。不同色的地砖目前是没法处理的，用landscape paint会出锯齿，只能在landscapePatch后平整的地块实施事先做好的hardscape给不同材质达到，需要保证小区landscape paint道路与其衔接处也受到平整影响在同一平面，不然会有材质高低错位。下图右水面应该是平的也就是至少水景这块是平的，需要用landscape Patch。

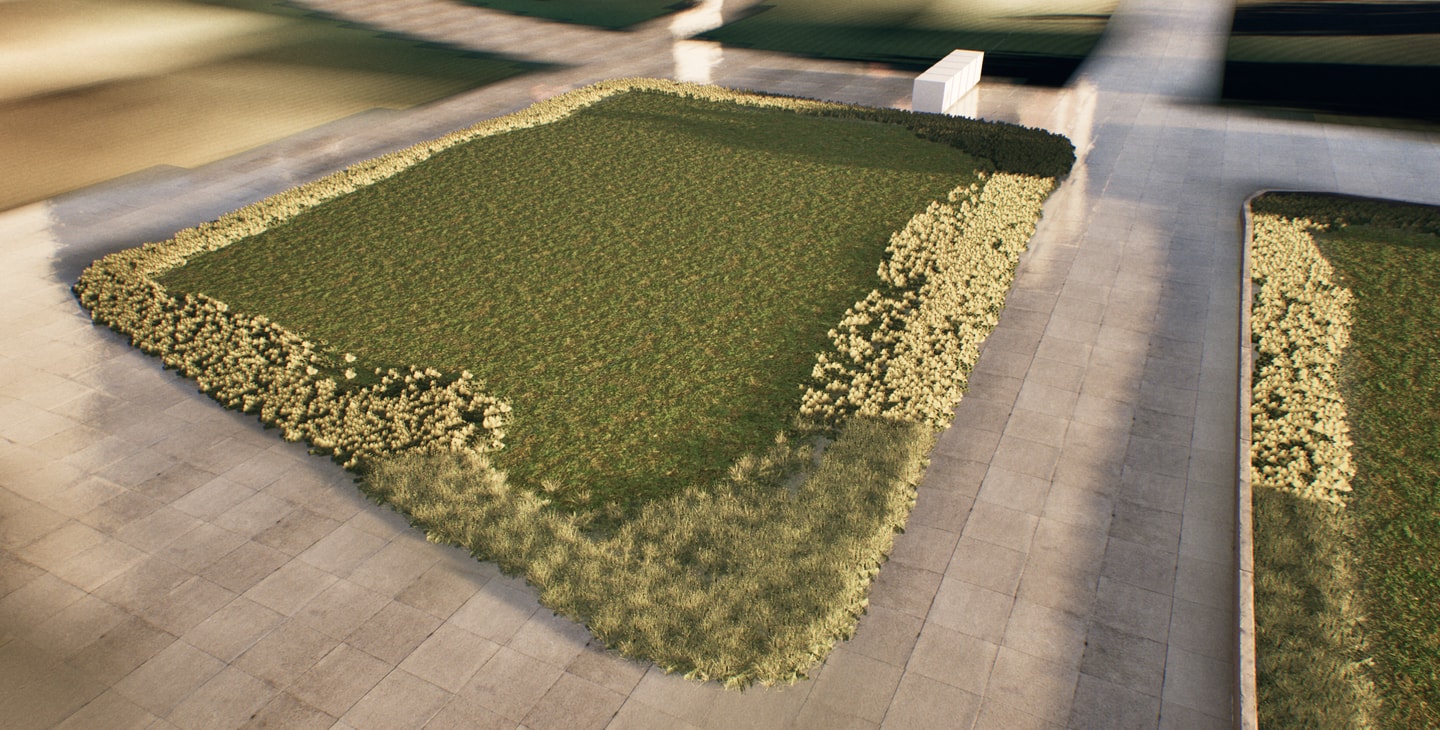

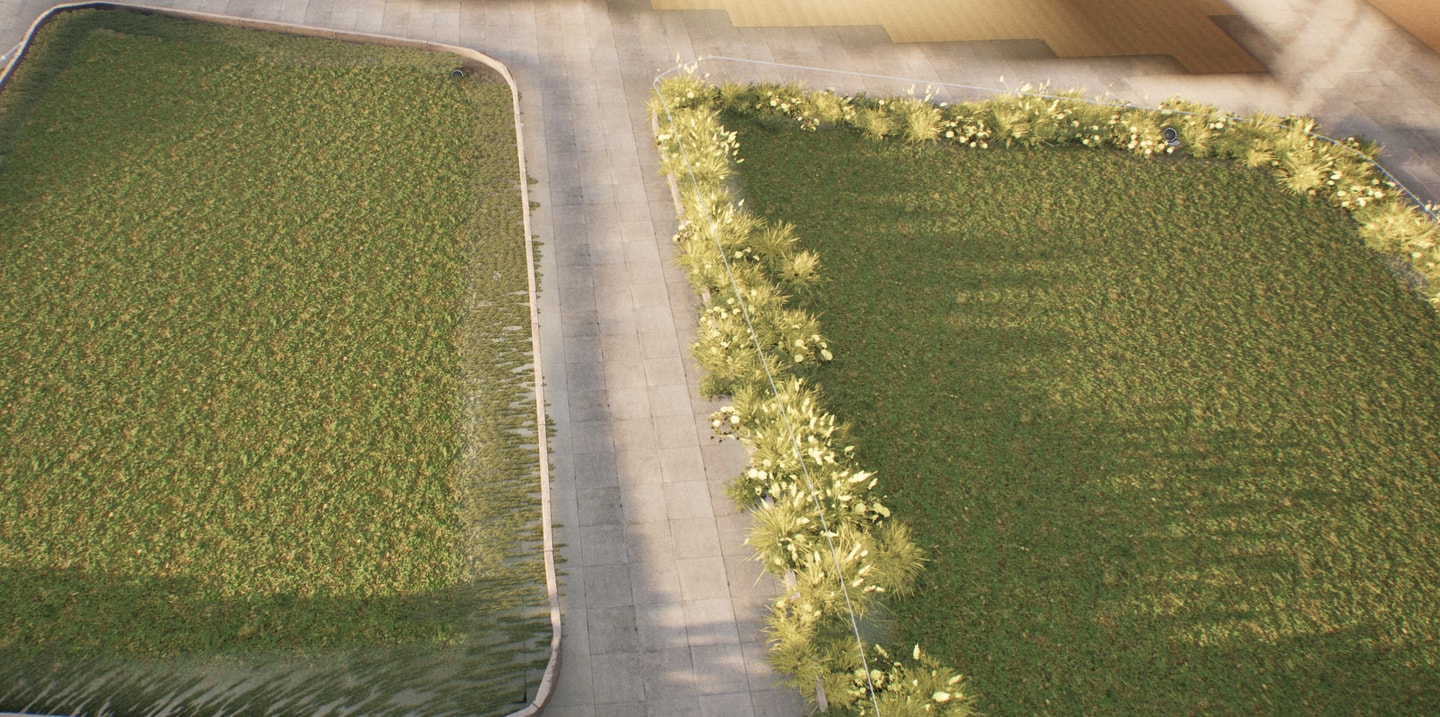

草坪中央这块异形绿化的地砖要绘制出平滑曲线对foliage paint是个考验。似乎可以用PRG，我记得showcase里面有个foliage along spline，另外nvspline应该也是可以的。也就是说地砖随便画到时候用foliage画出异形曲线轮廓覆盖地砖即可。

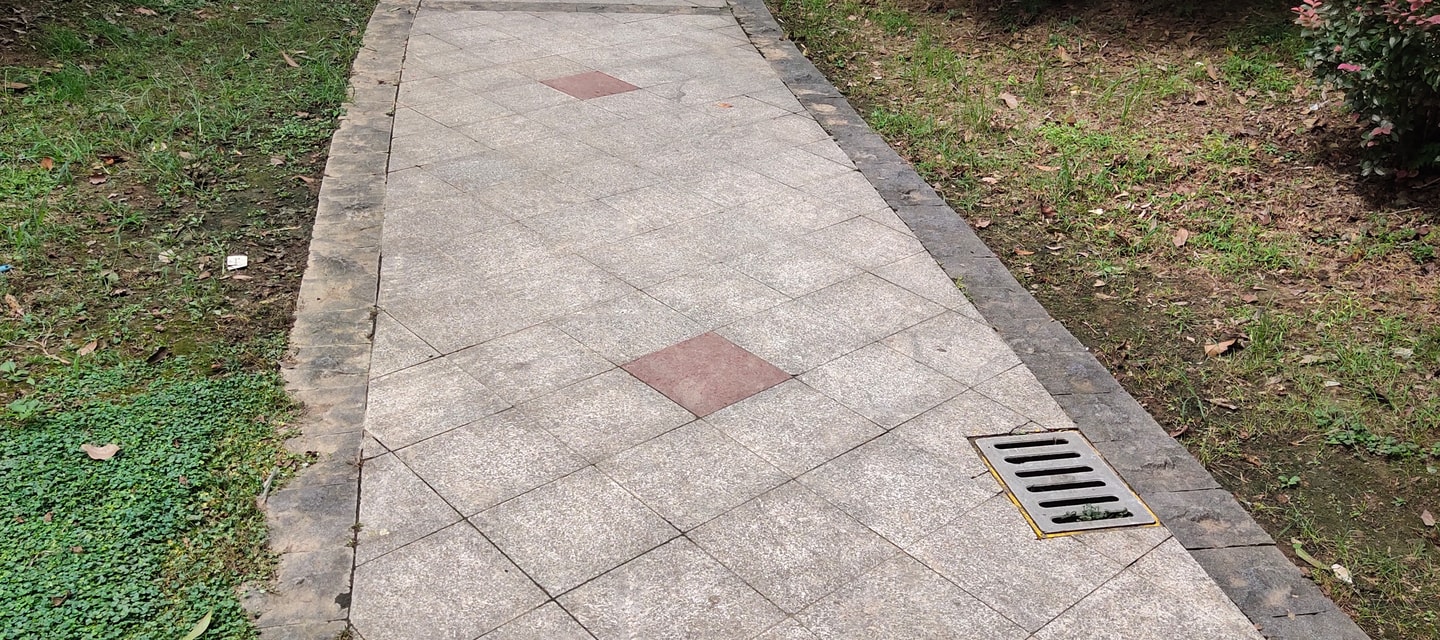

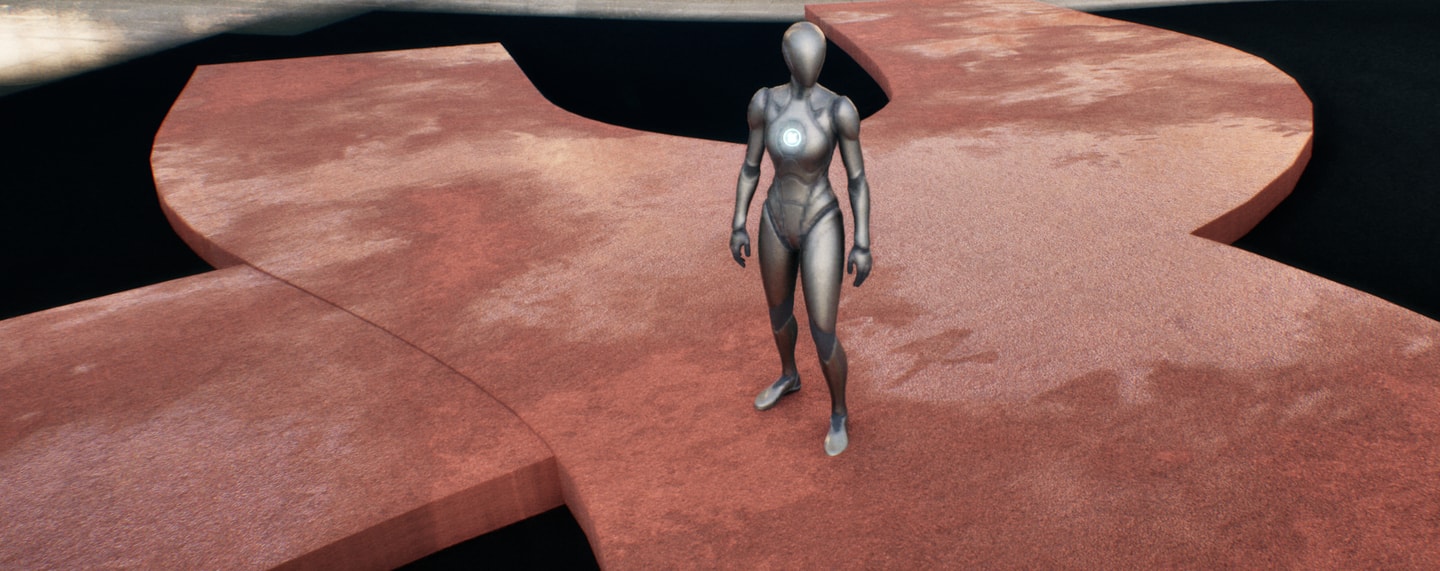

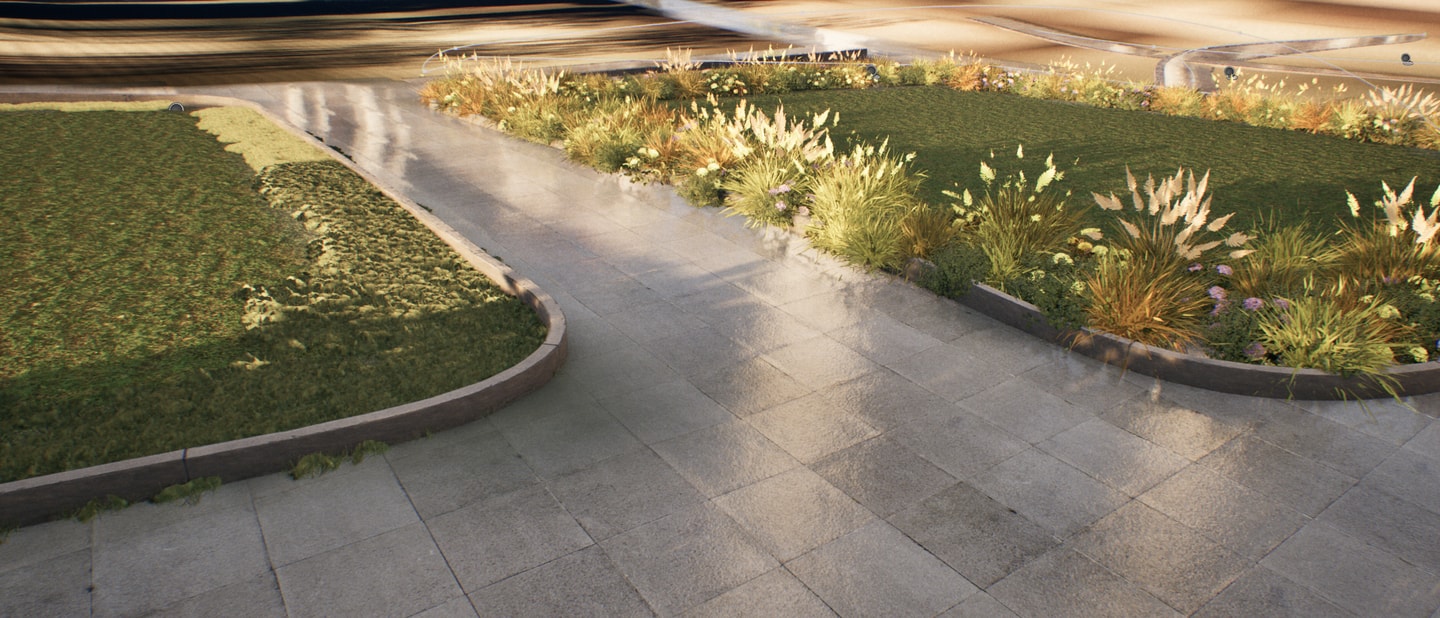

像这种复合材质能否用landscape paint做出来呢？虽然有复合的材质但是用landscape paint纵横方向不同，且旋转也做不出来。可以试试看用nvspline，理论上是可以的，但需要对landscape做些许平整，不然nvspline

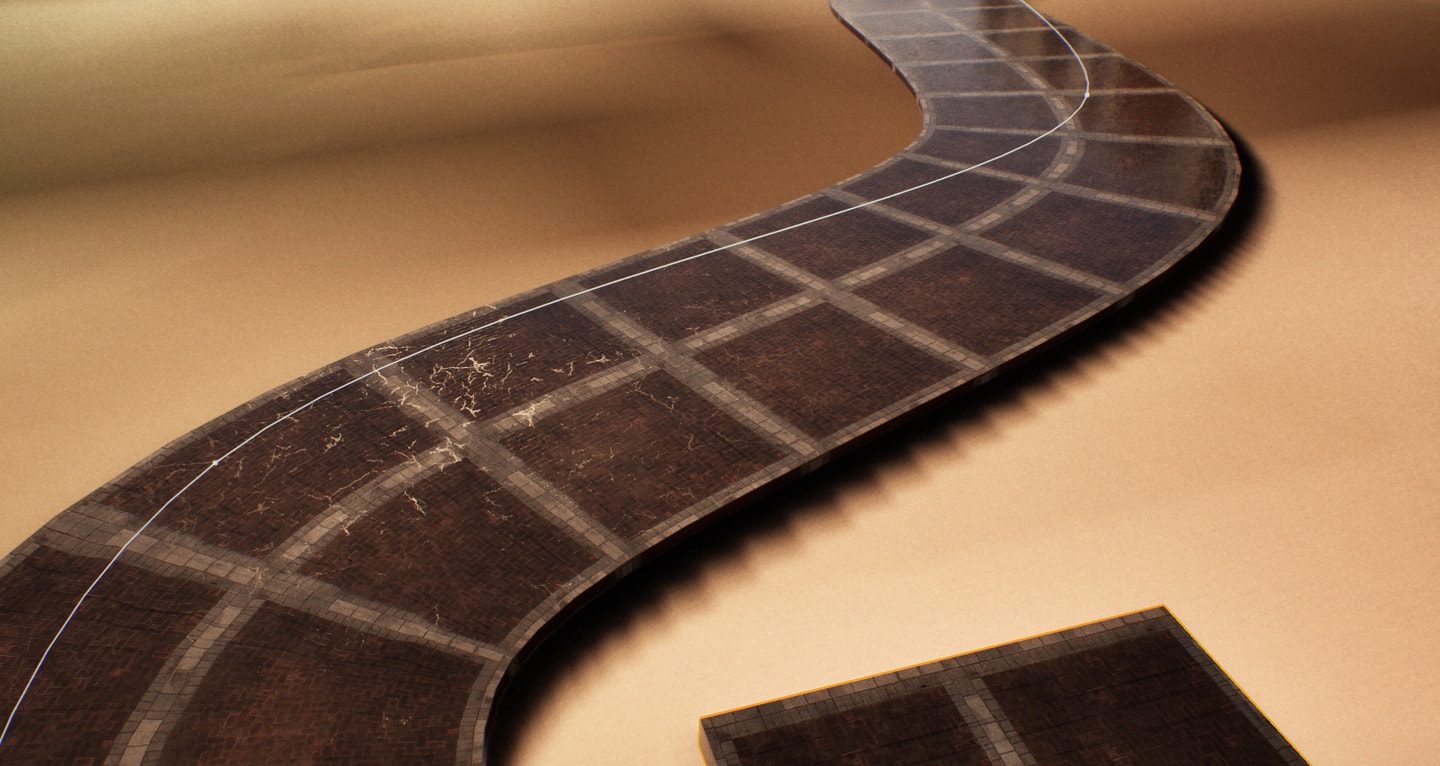

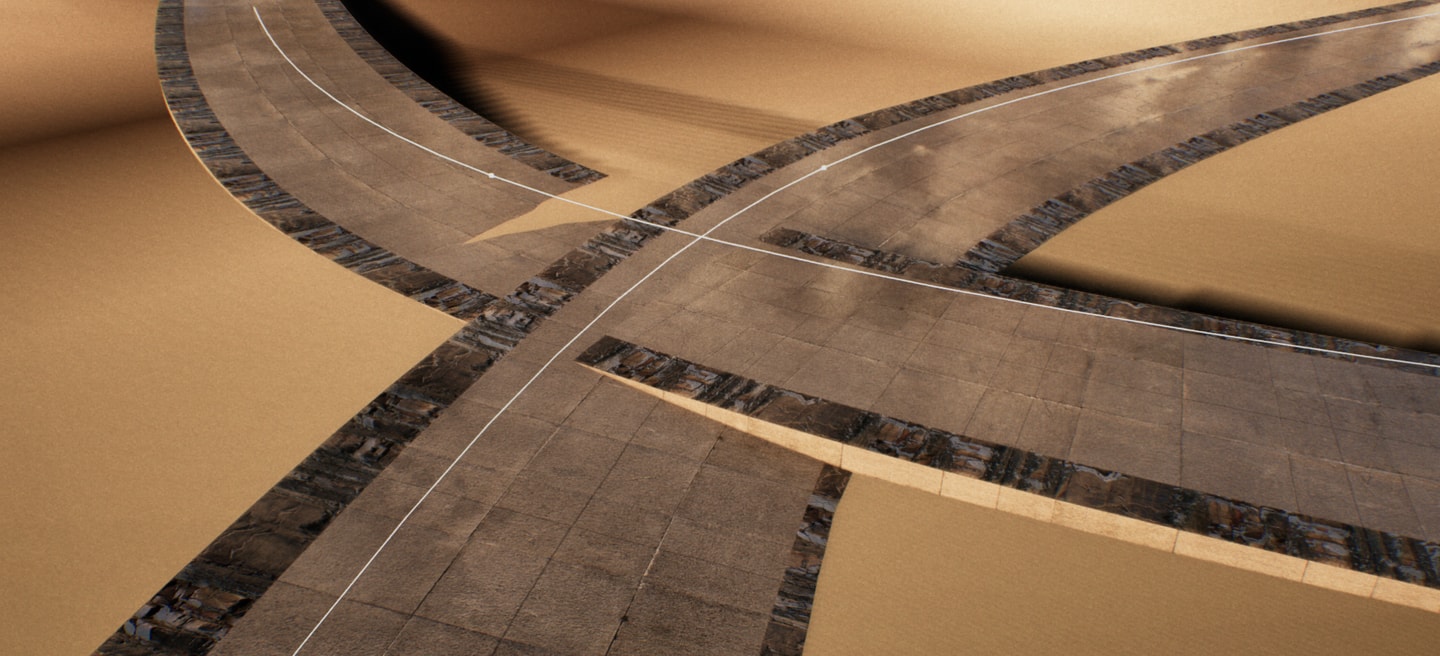

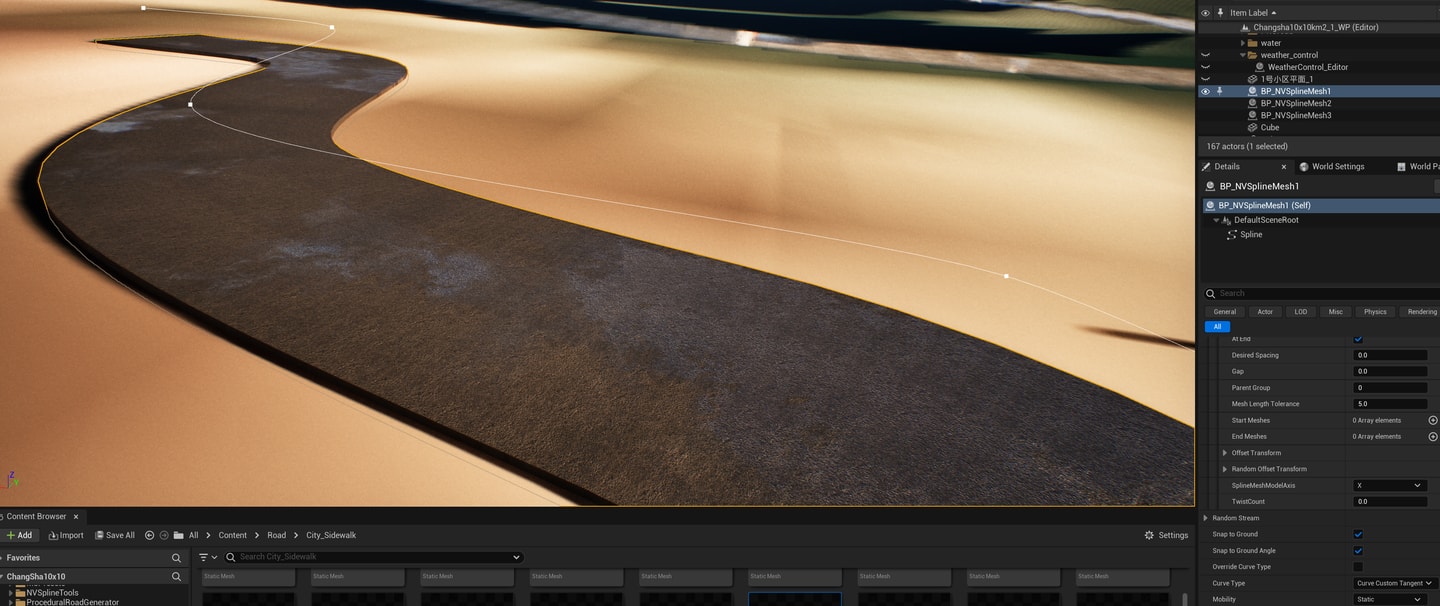

我测试了一下用nvspline配合sidewalk mesh，开启snap to ground 和snap to ground angel可以使得道路近乎完美贴合landscape，而且操作流畅这样的话应该是可以达成，实测可以完成复合材质，但是要让它精确配合mesh尺寸，经测试可以使复合材质表面到位，但是交叉会出问题，另外在编辑模式和game mode下这玩意儿表现是不一样的。

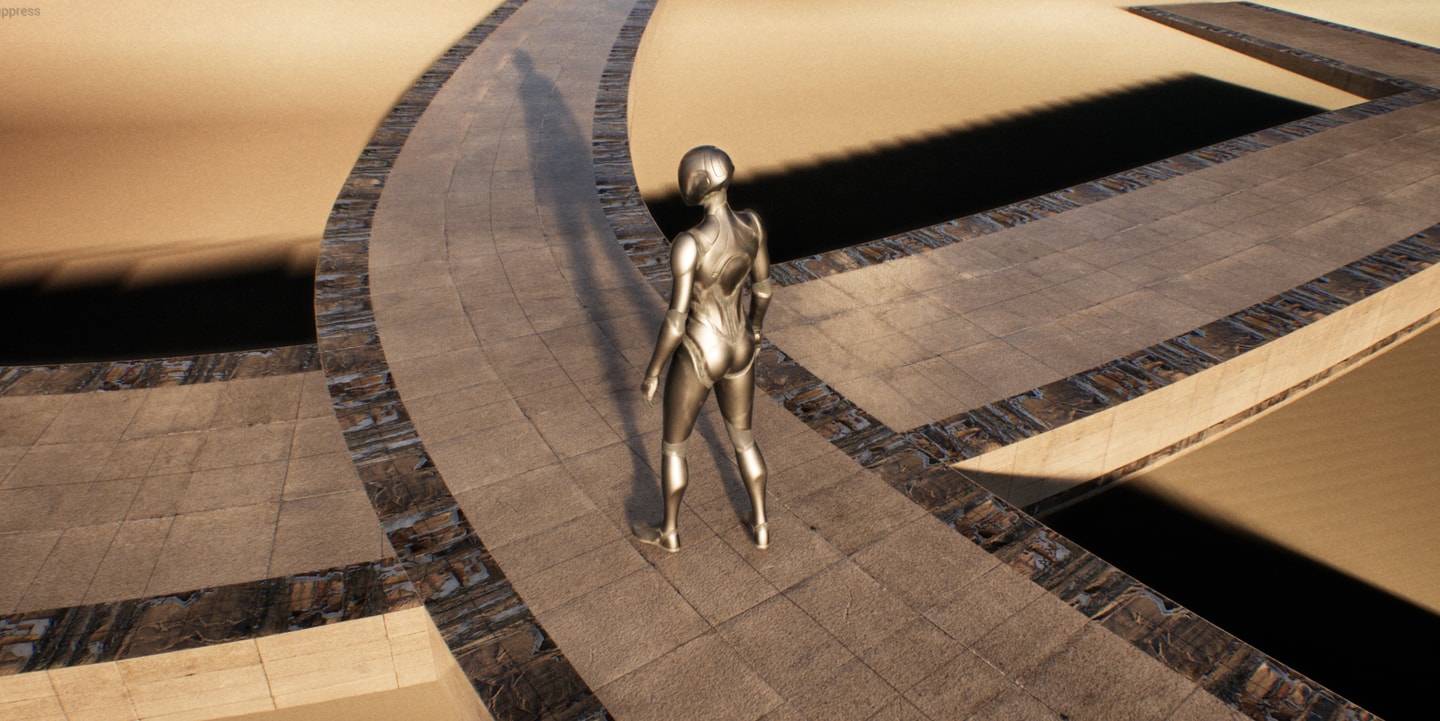

又测试了一次可以完美对接，然而，之后就再也没有能够成功复现，另外之前snap to ground失效竟然通过PRG关闭deco per socket恢复了，真不知道是啥鬼问题。

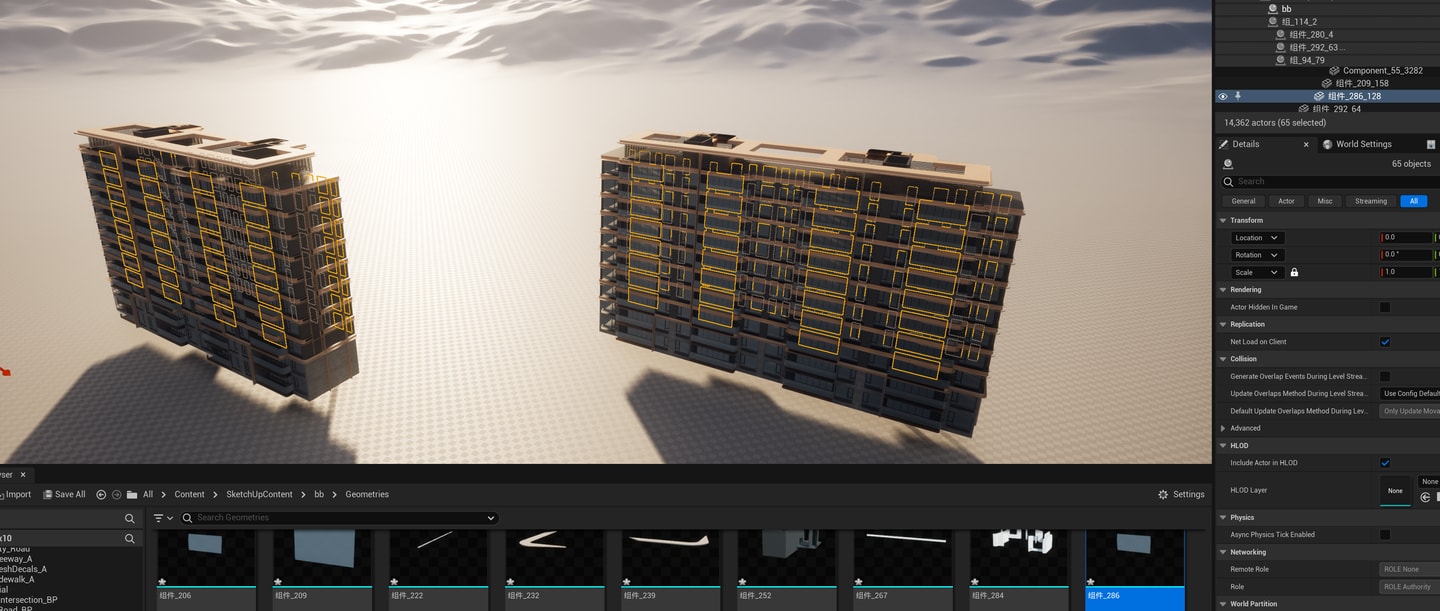

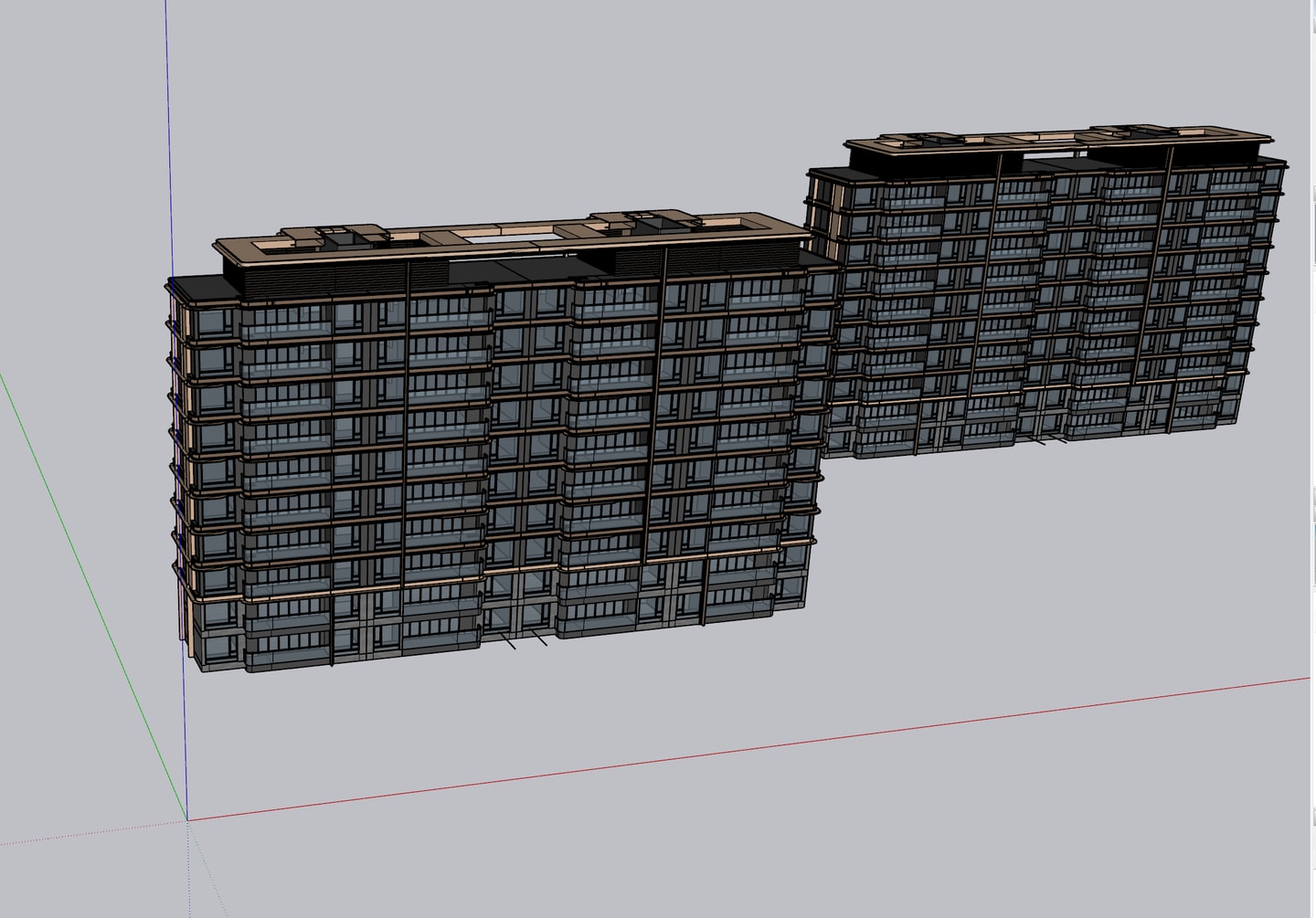

经测试无法直接对datasmith的顶层actor用alt拖动复制，也就是说别墅的房子最好是一次性到位，至少也得是数量对位，到ue里面移动精确调整。明天争取把所有别墅按照部件实例化做好用datasmith导入ue，并且制作别墅与景观的对接。

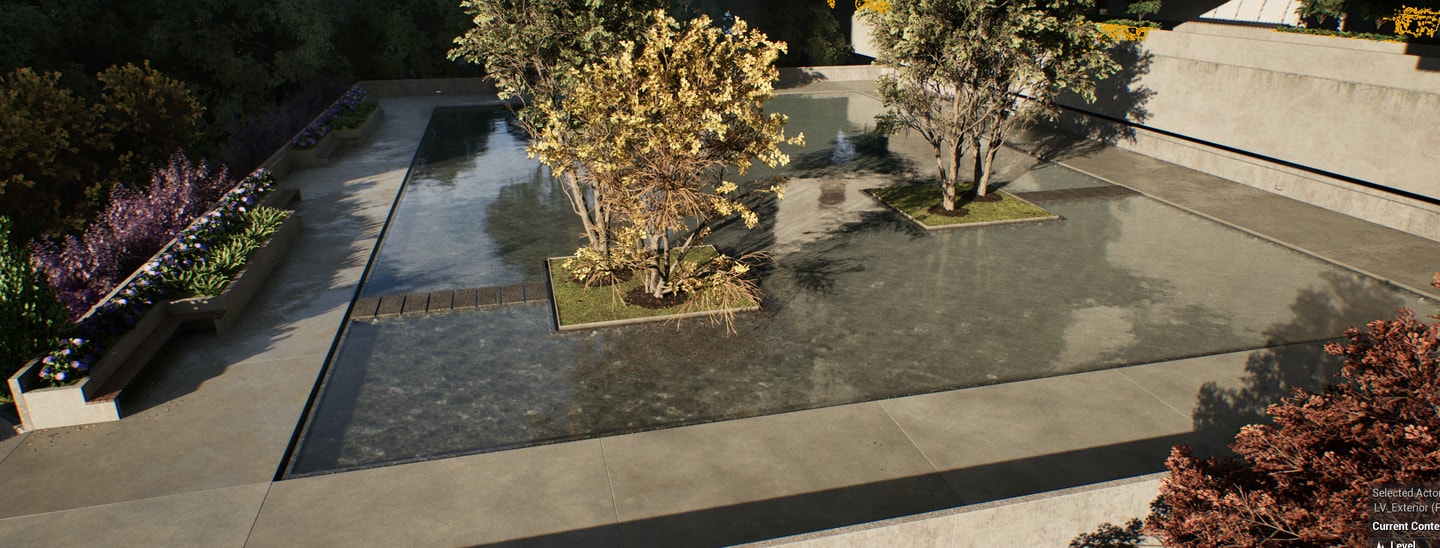

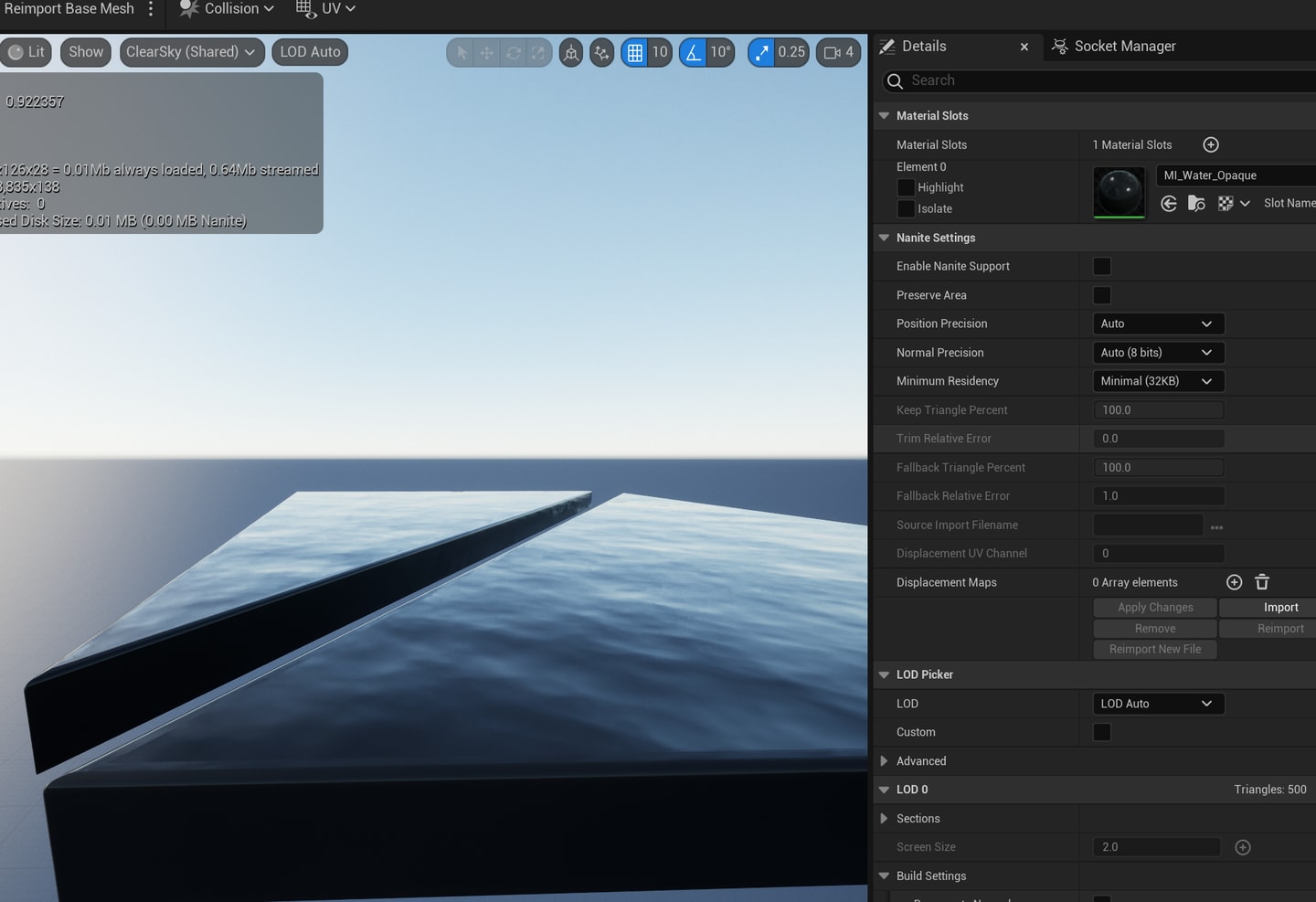

参考hillside的景观，水池都是用的water_opaque这个材质，可以看到地砖都在一个平面上。

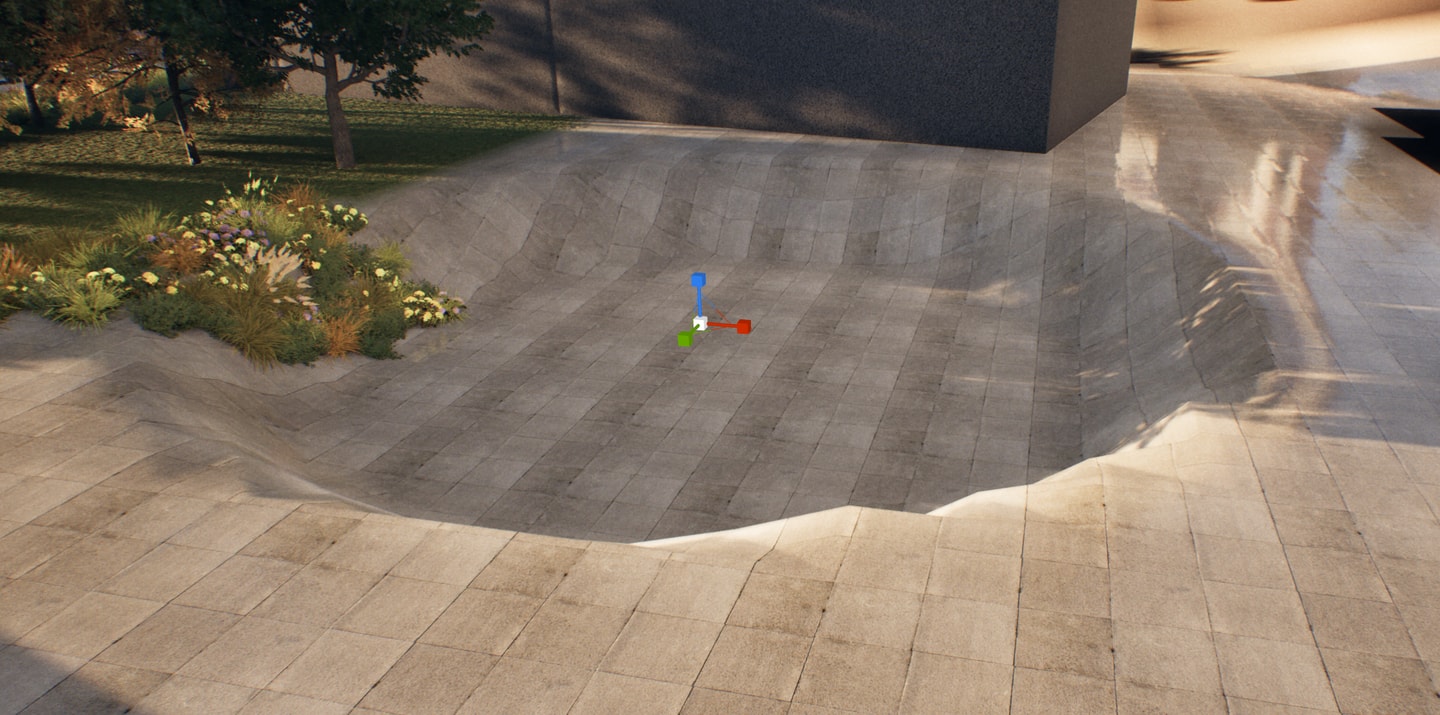

landscape patch挖出来是圆形的

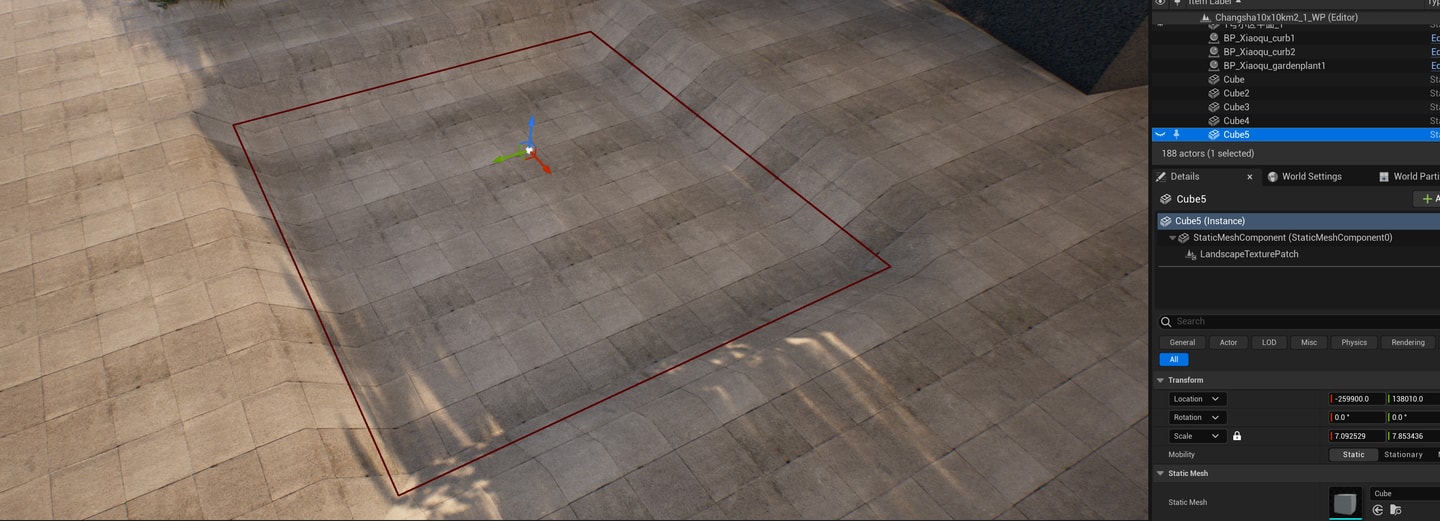

用landscapte texture patch配合一个灰度图可以挖方形孔洞，不过其角落是有问题的，挖的孔不是完全的矩形。

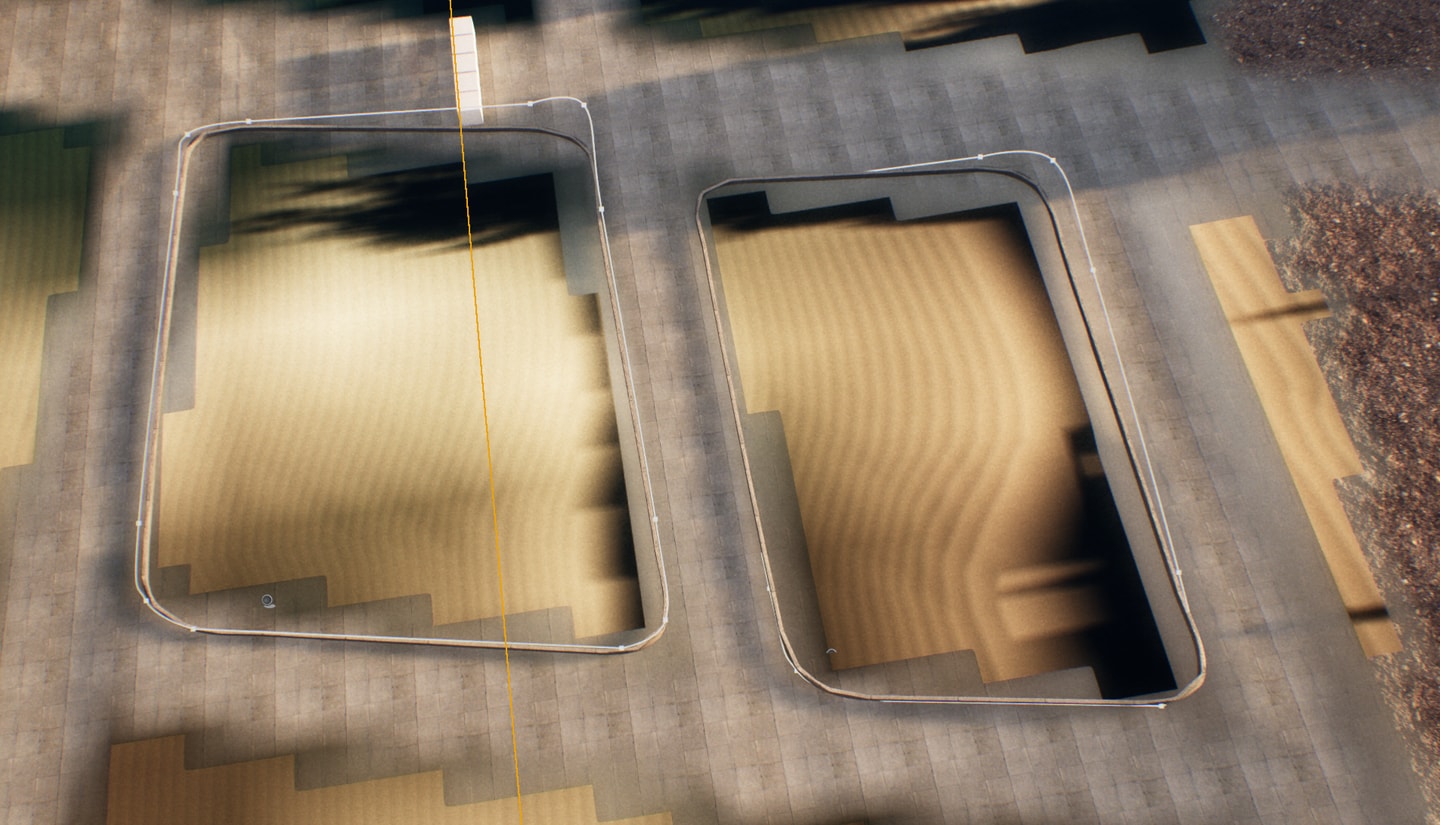

landscapevisbilitymask节点可以涂抹将landscape隐藏，但没法旋转方向。
