matrix模型分两套uv，第一套uv是给物体添加4种蒙皮用的，可以看到它们按照不同的材质被排列在不同的uvtile层。这些建筑部件并没有复杂的局部上色，而且属于同一种材质，我想这种情况下不可能是手动去展uv，那么问题有3个：
1.怎样对拥有复合材质的物体展开uv
答：选中某个面，shift+g即可选中该物体所有使用这个材质的面，然后smart uv project自动展开。
2.如何保证所有物体统一纹理密度、uv大小？
答：每次smart uv project之后用Texel Density插件set my TD，事先设定号texel density大小，根据matrix，这个值是0.64 cm/px。
3.如果uv展开后超过一个uvtile单元格怎么办？
答：用uvpackmaster的tile模式，勾选fixed Scale，Pack！它会自动将超过1个单元格的uv填充到一个个uvtile中按照行列排布。

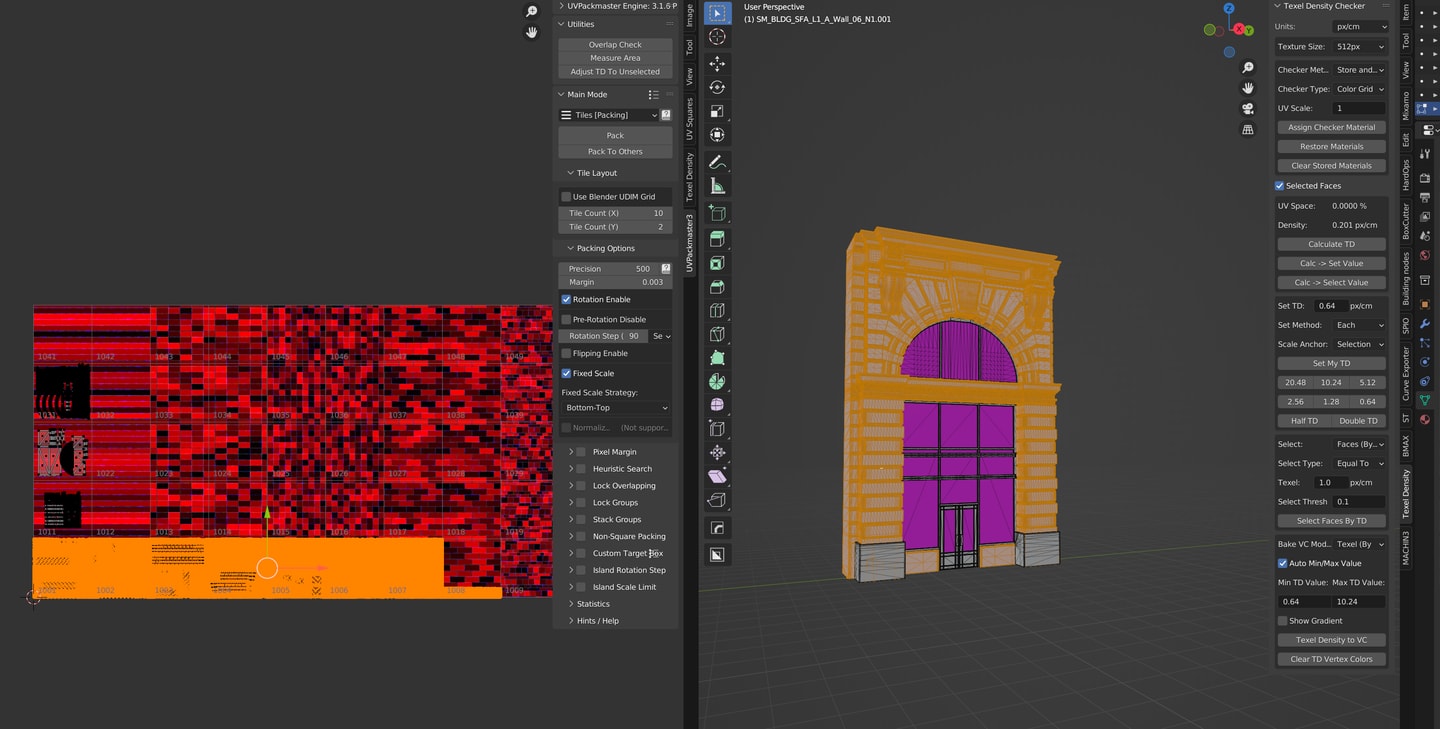

我做的用于matrix生成4个mask的uv，这里用到了Texel Density和UvPackMaster3两个插件，先对物体的面shift+g选中相同材质的面，smart uv project展开uv后Set my TD，使所有的物体保持texel density纹素一致,我校对了4个不同建筑体系的asset，它们的面计算texel density 都是0.64px/cm我不知道这个数值是什么概念总之就按照这个设定应该可以完美匹配matrix材质的设定。Set my TD之后有些材质所属的面的uv会超出一个单元格大小，将uvpackmaster的模式改成tile，勾选fixed Scale，Pack！程序会根据设定的行列自动将uv分配到一个个uvtile单元格中。

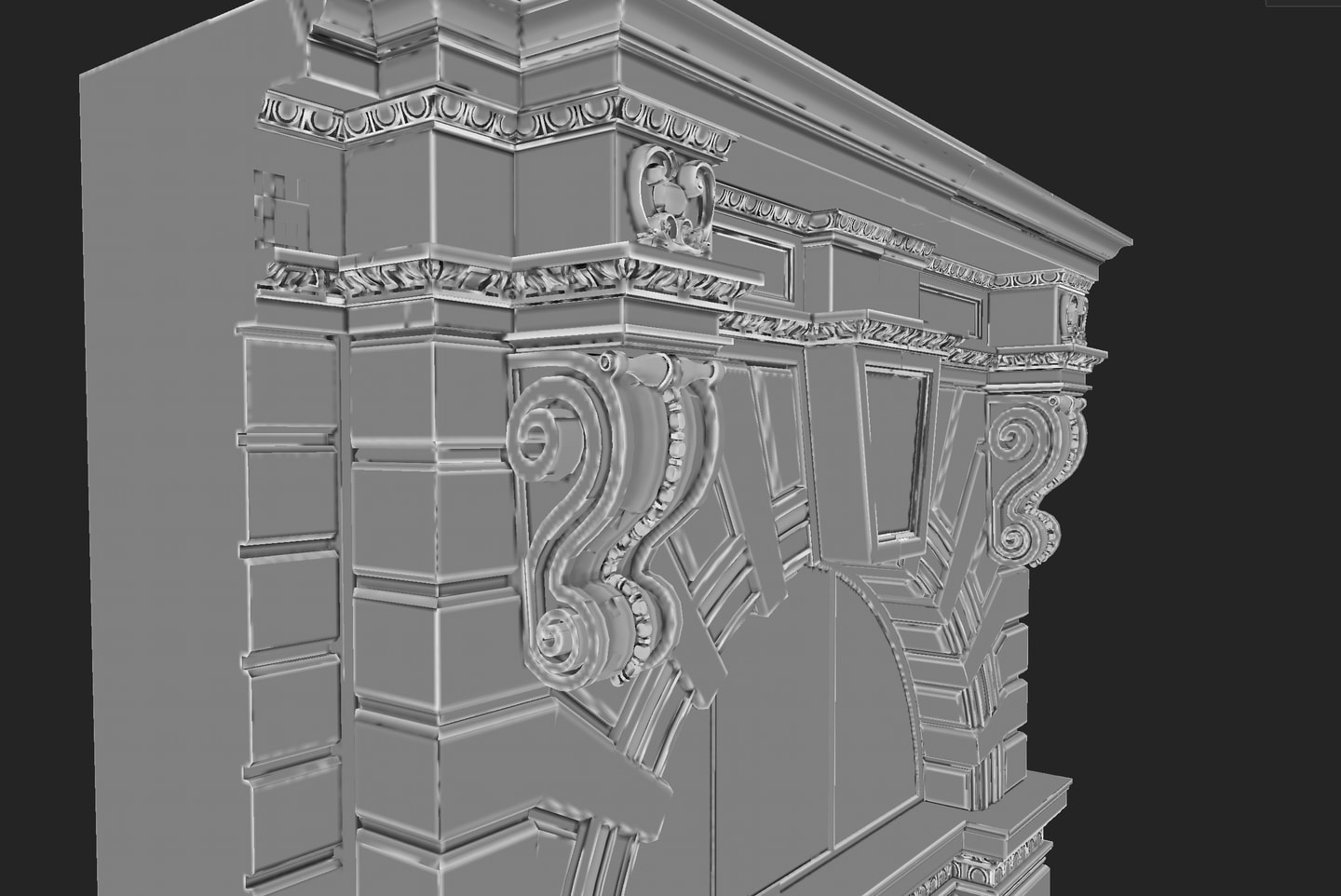

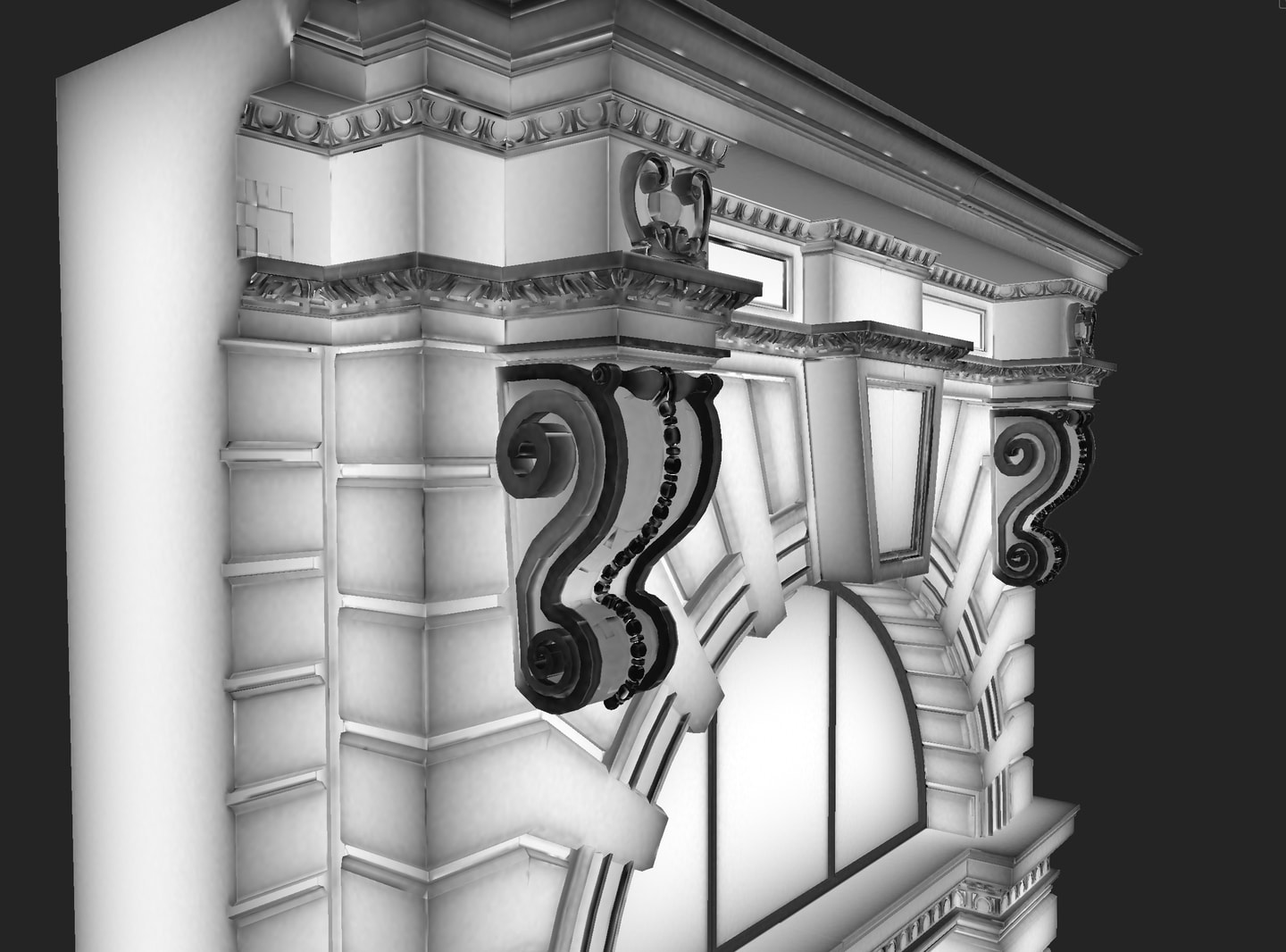

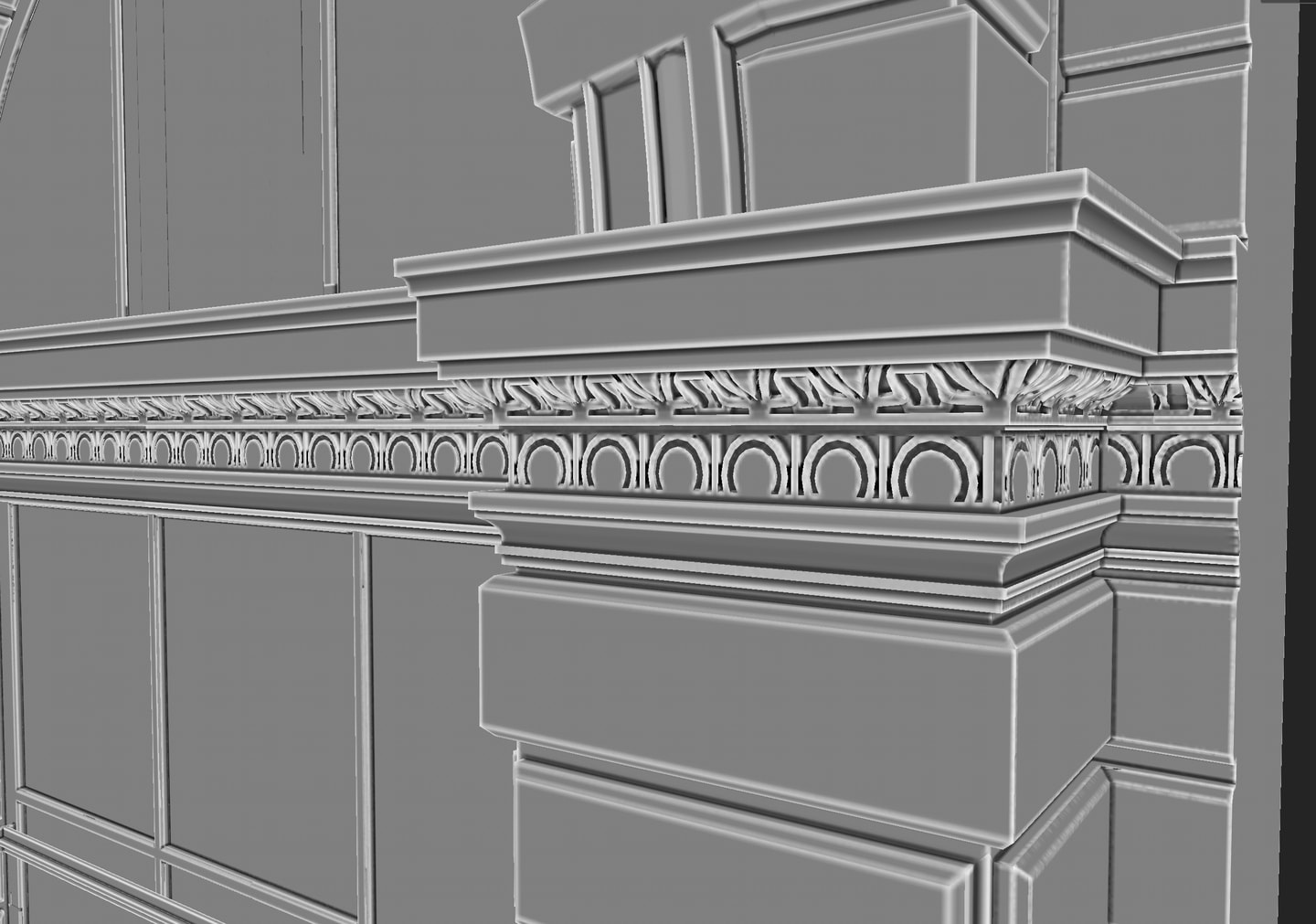

以下是直接对所有面smart uv projectc

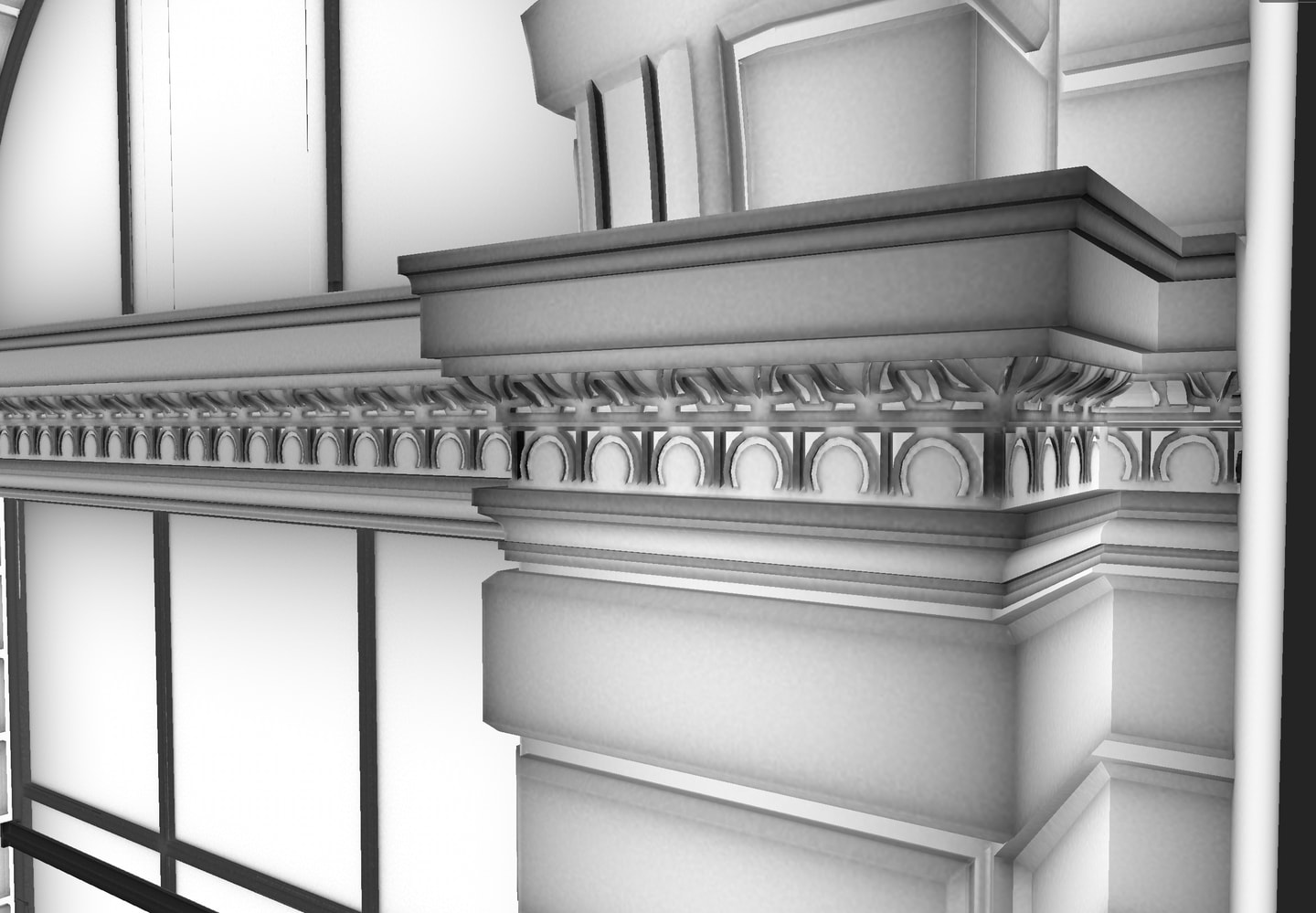

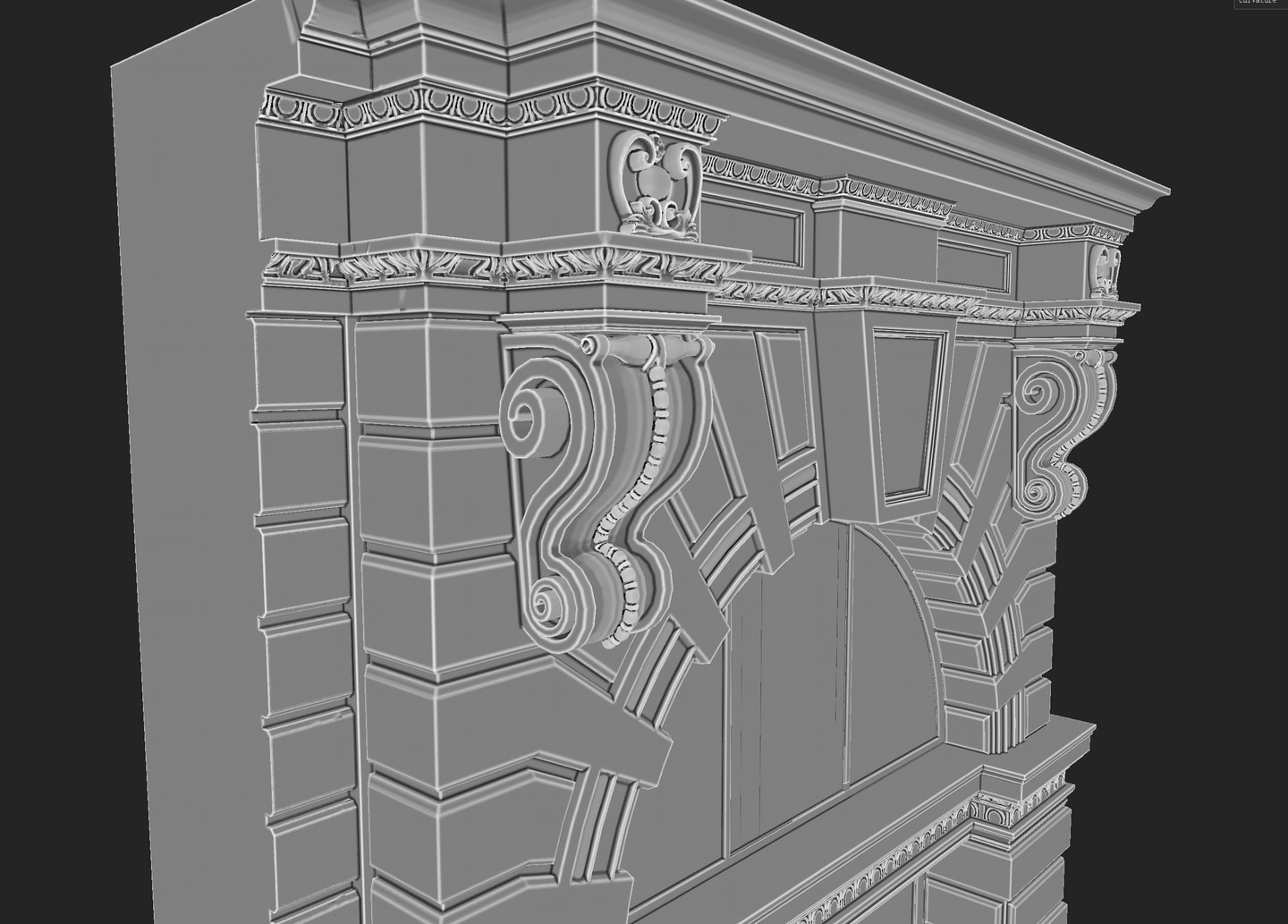

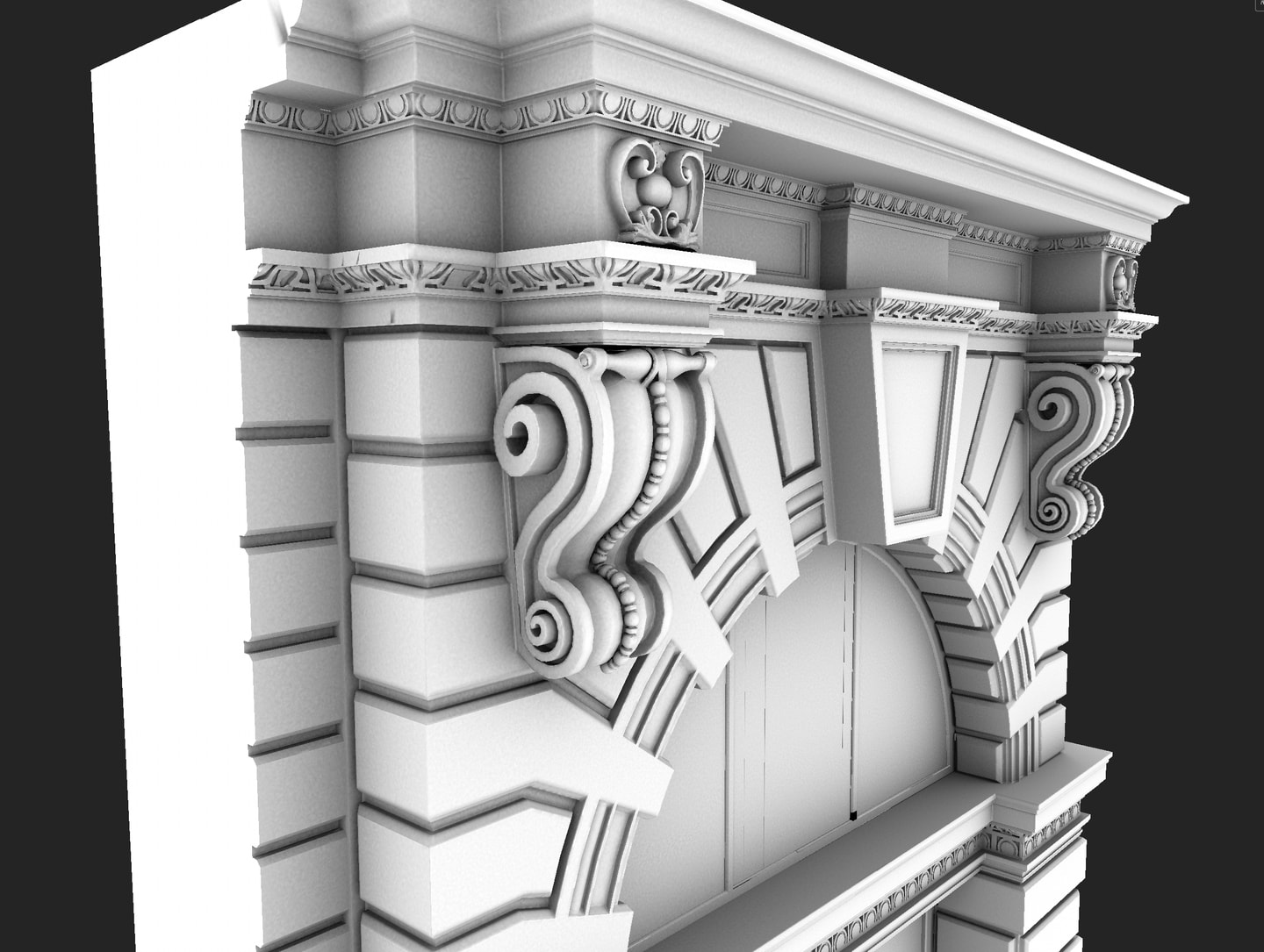

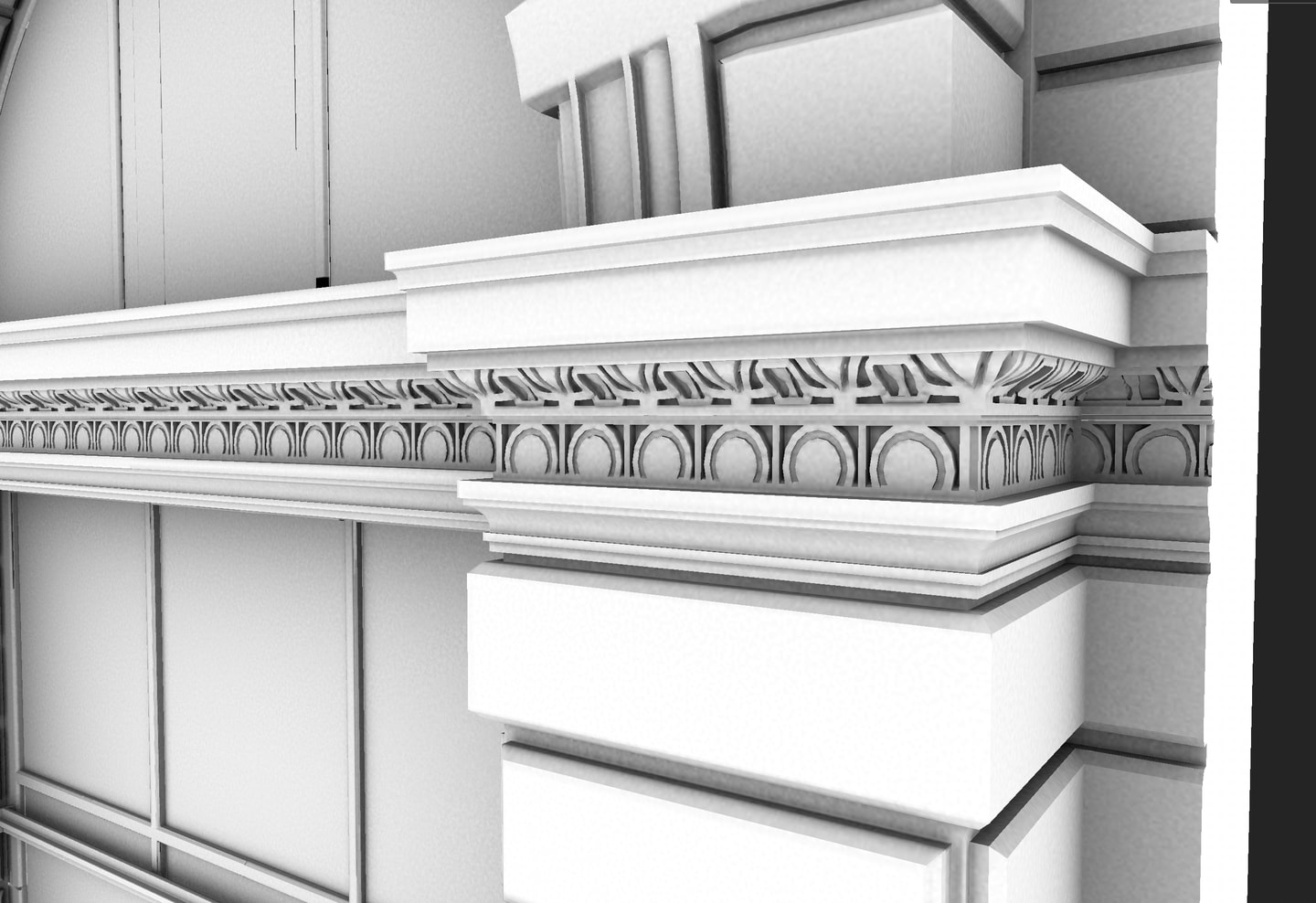

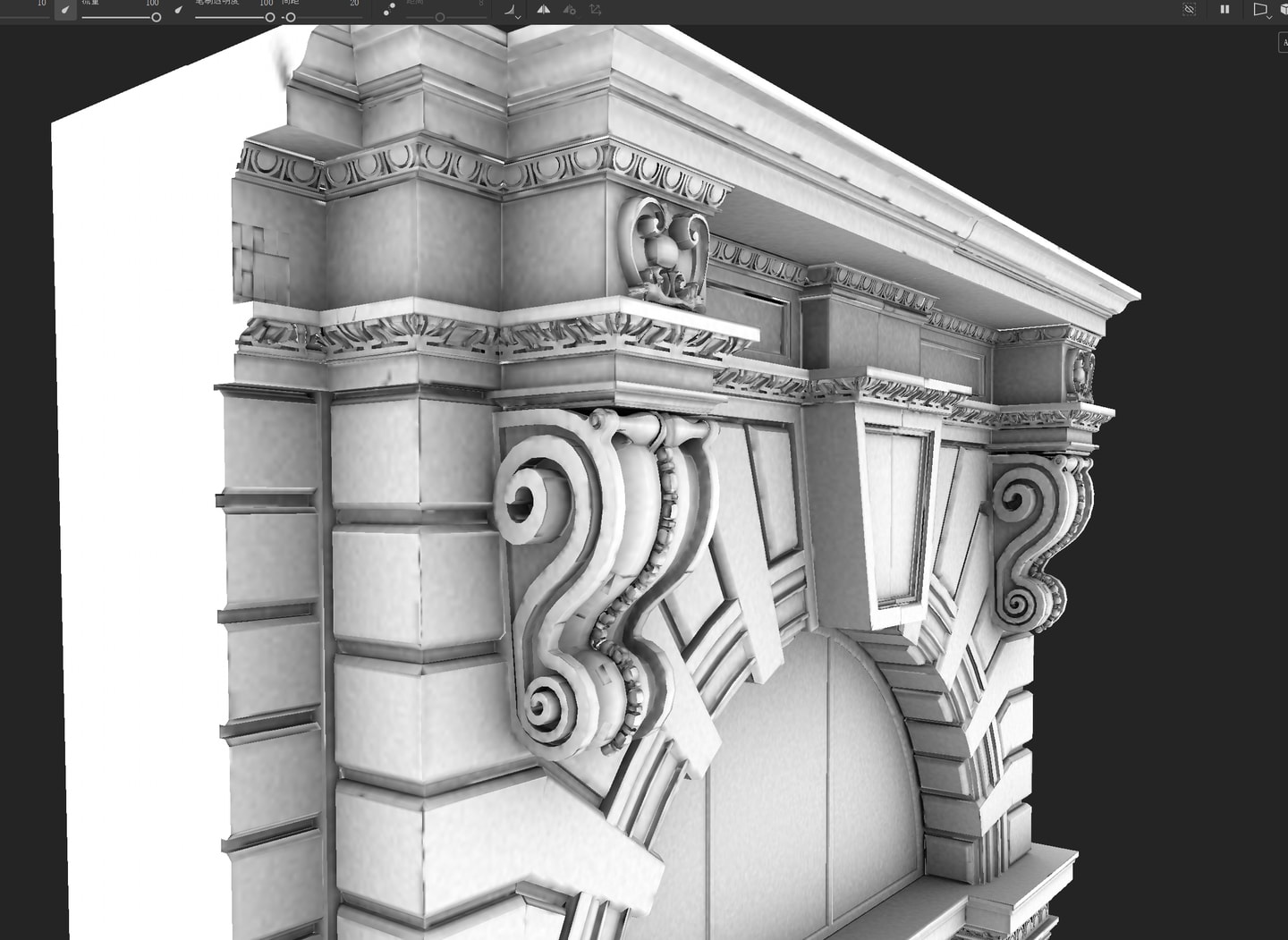

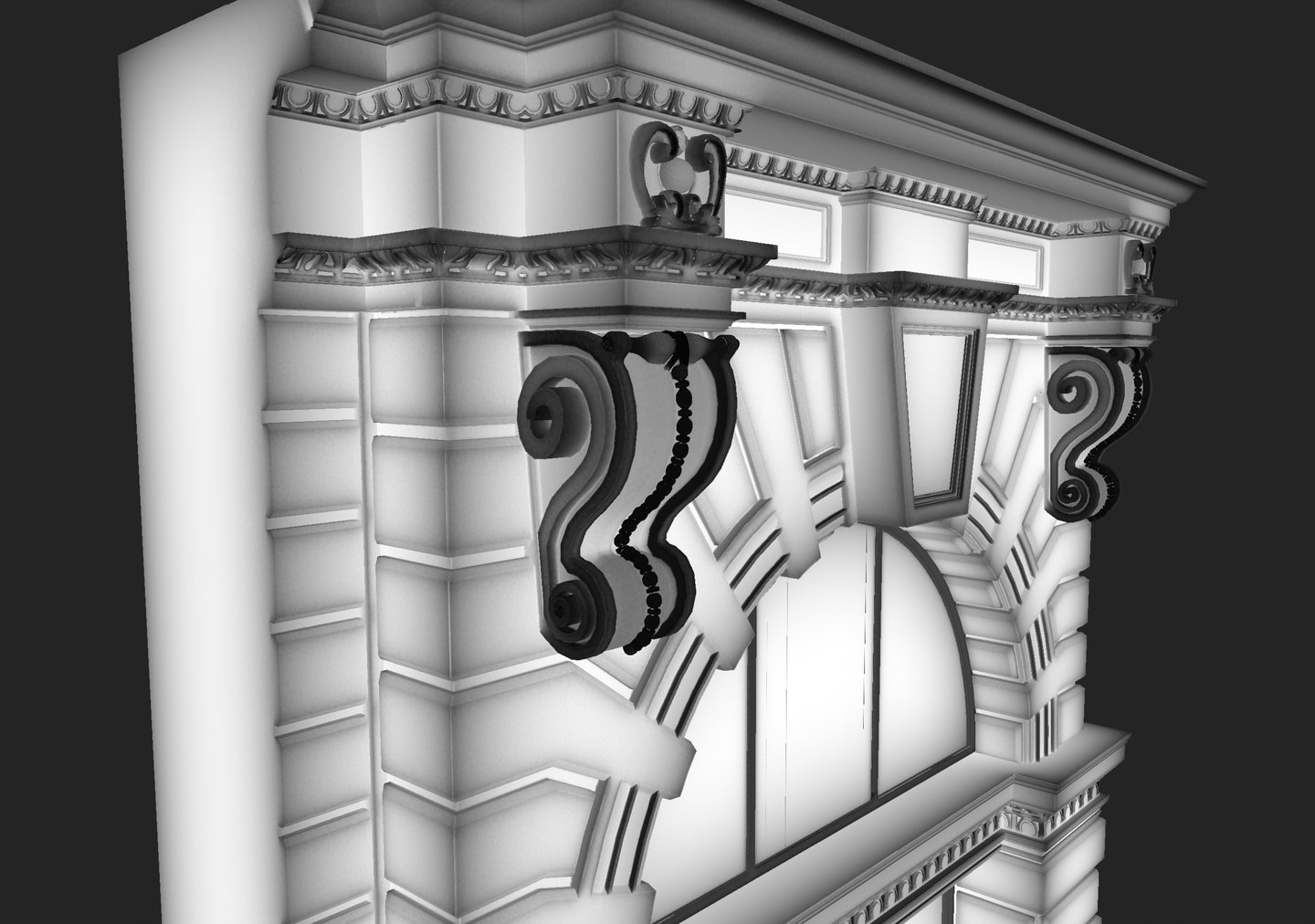

以下为我对纹素设定后分uv tiles放到sp中烘焙的结果。通过对比可以看出第二组明显细节更丰富，第一组丢失了部分细节。

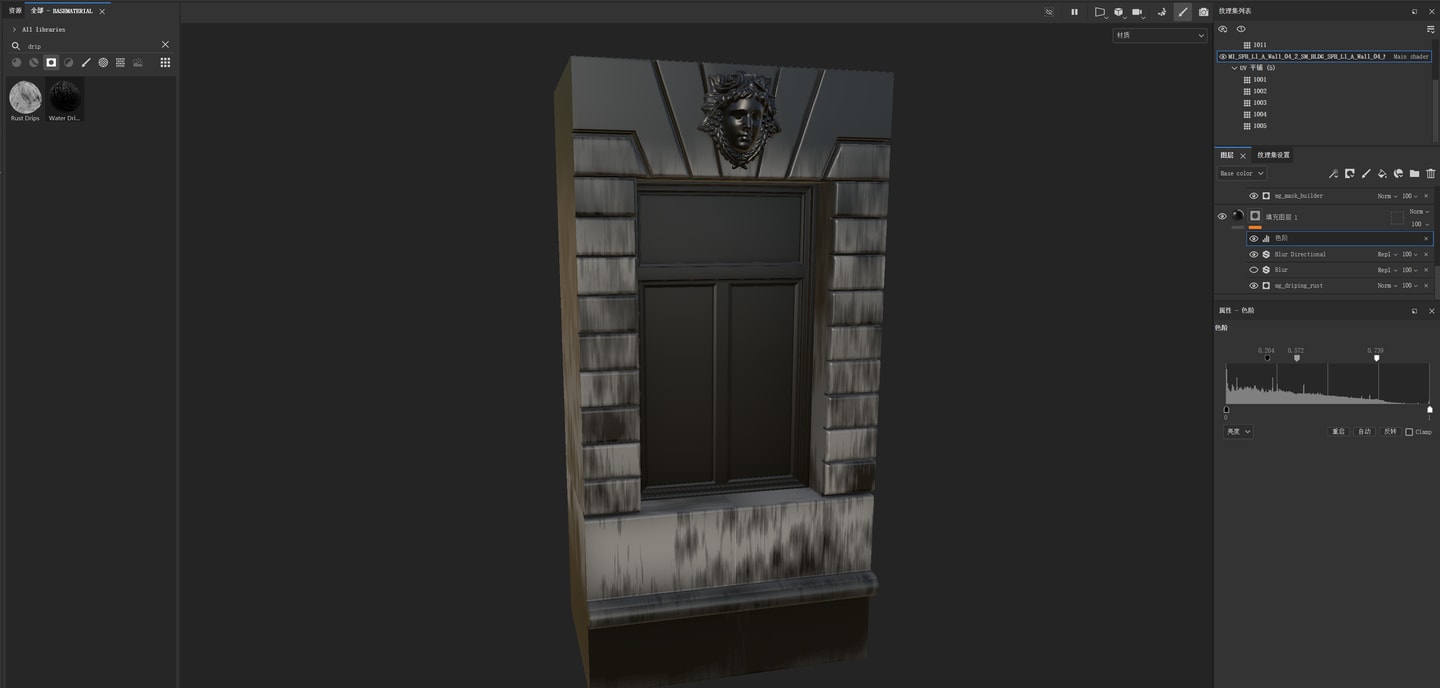

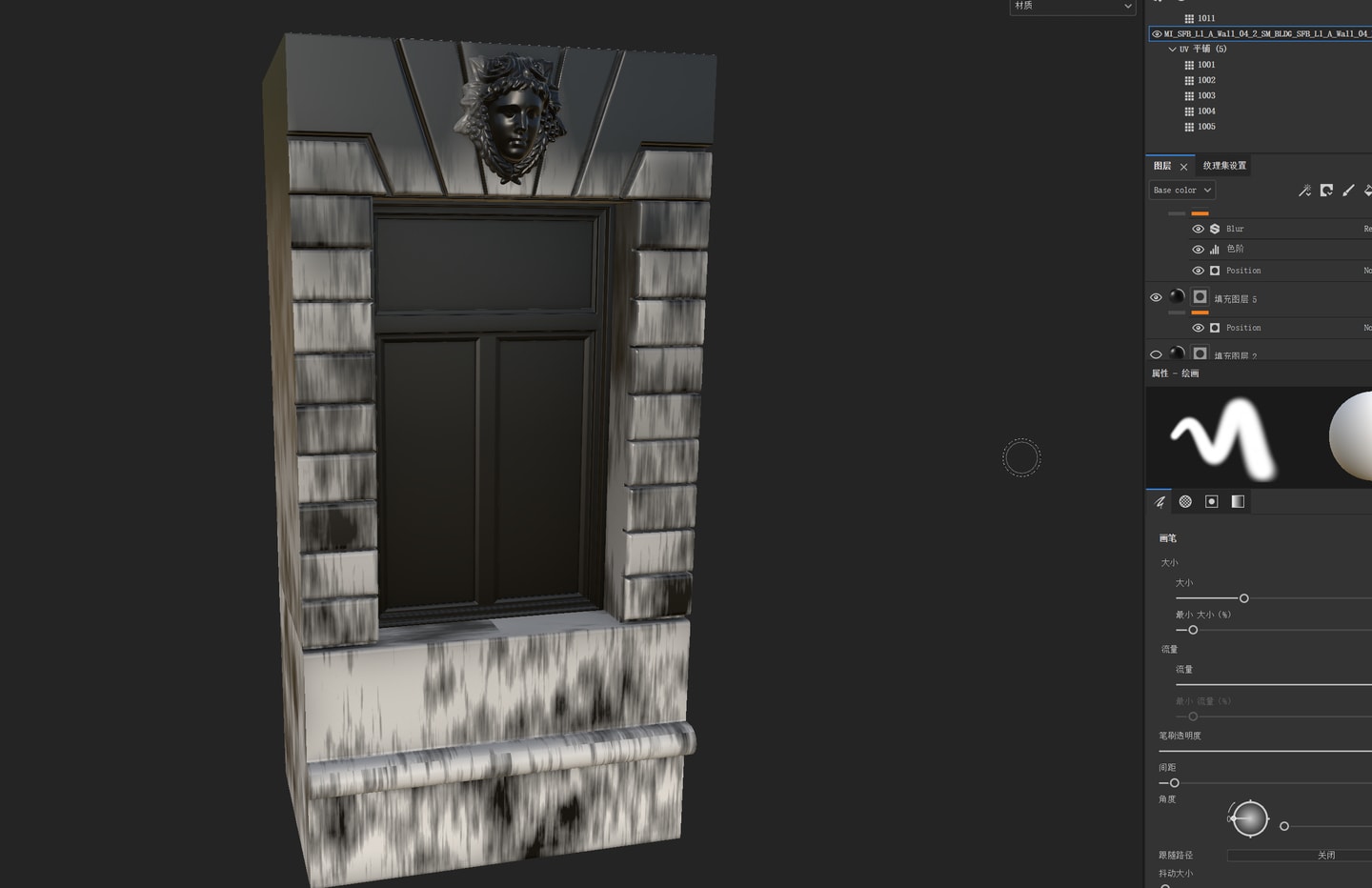

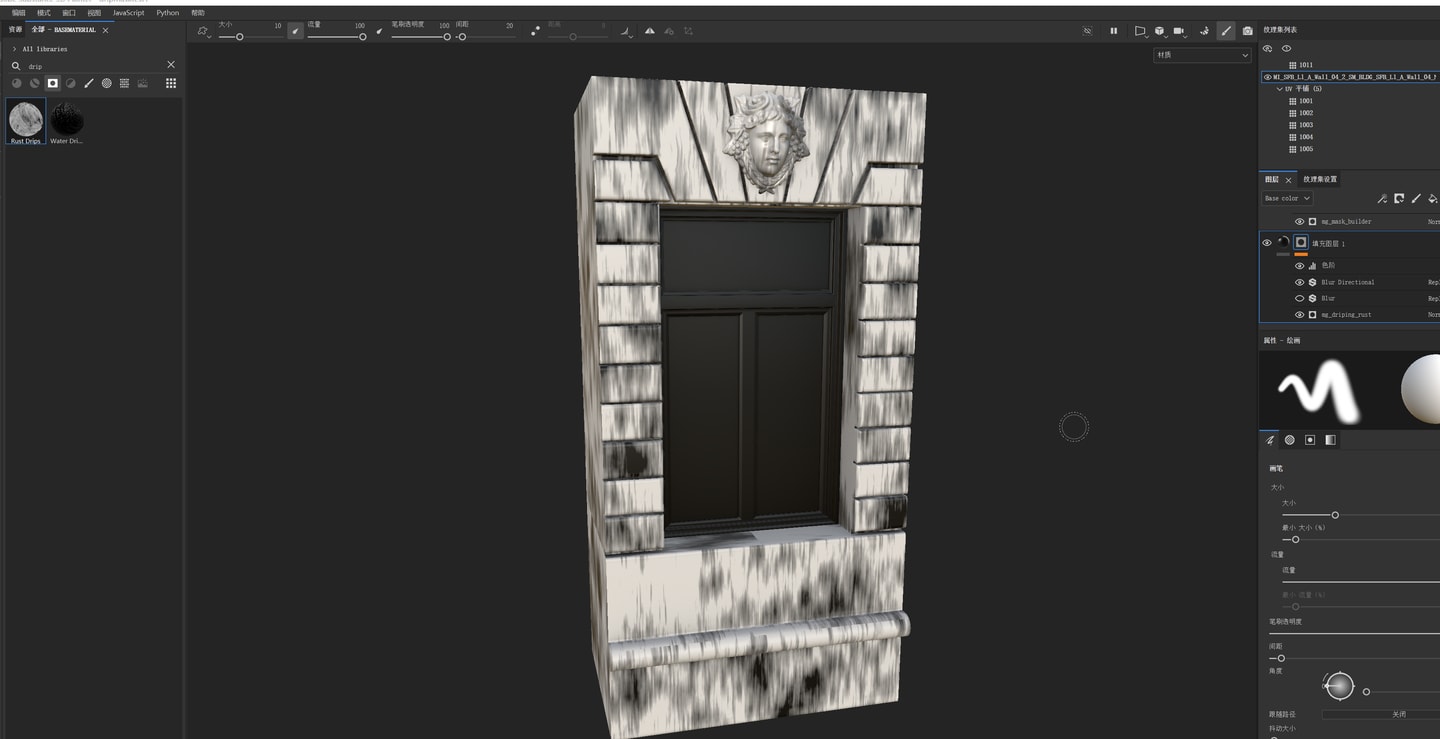

昨天摸索出了类似drip mask的遮罩设置。烘焙后添加一个fill layer填充黑色，然后选择智能遮罩rust drip，会产生类似这样的效果。添加滤镜blur direction能使drip更加锐利方向鲜明，再用色阶加强明暗对比度。添加生成器然后选position可以对物体上下左右前后做遮罩控制。再添加一层同样的position，来个反转遮罩即可。可以看到做出来的drip mask和matrix的原版有那么几分相似了，遮罩这个东西比较浑水摸鱼，时间多磨磨自然能找到更好的效果。
至此关于uv展开还有一个问题就是第二套uv，对使用block、brick的物体如何对它们的uv在udim tile上排布，这个到后面用上了再研究？
