昨天晚上到今早折腾ue的osm插件，失败，这里面涉及c++文件编译，说是文件缺失那问题就大了，搞了半天下载visual studio白忙活。考虑到大马路、街区内的小路要做的真实多样，指望osm一键到位也不可能，最多是分批导入定位用，所以也别在这个上面较劲。

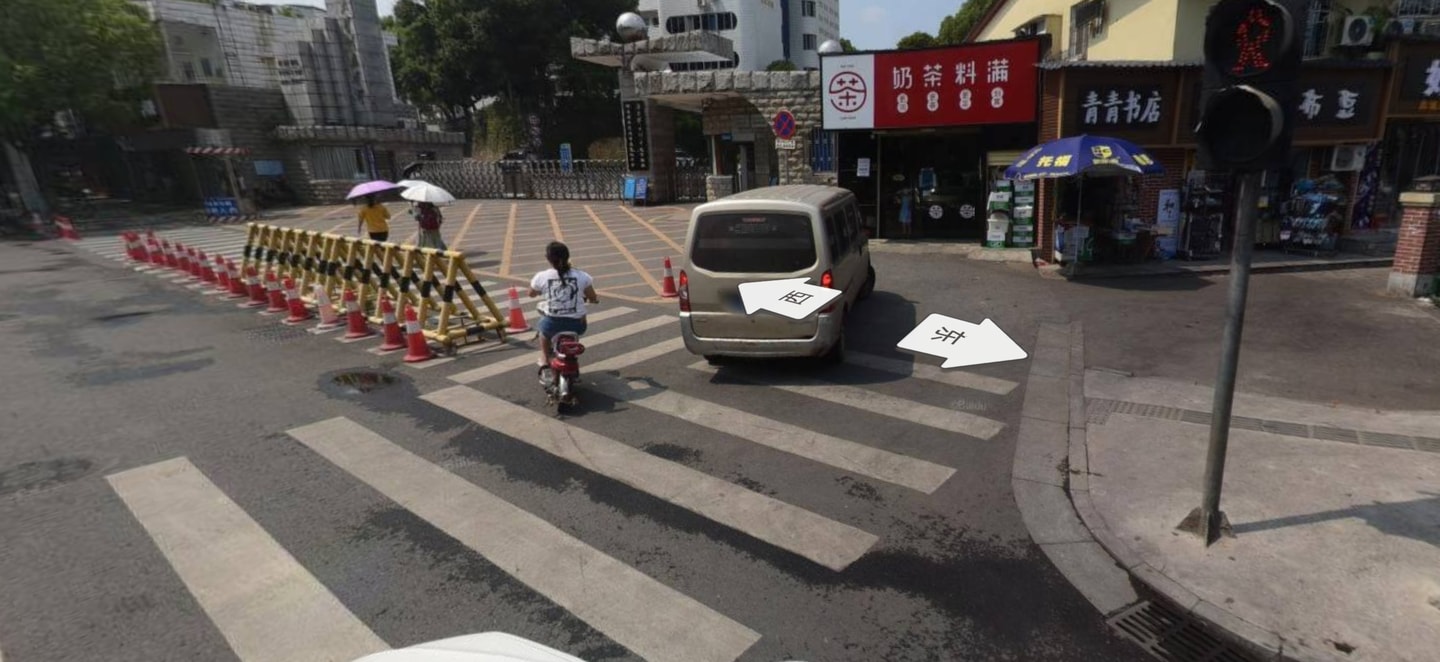

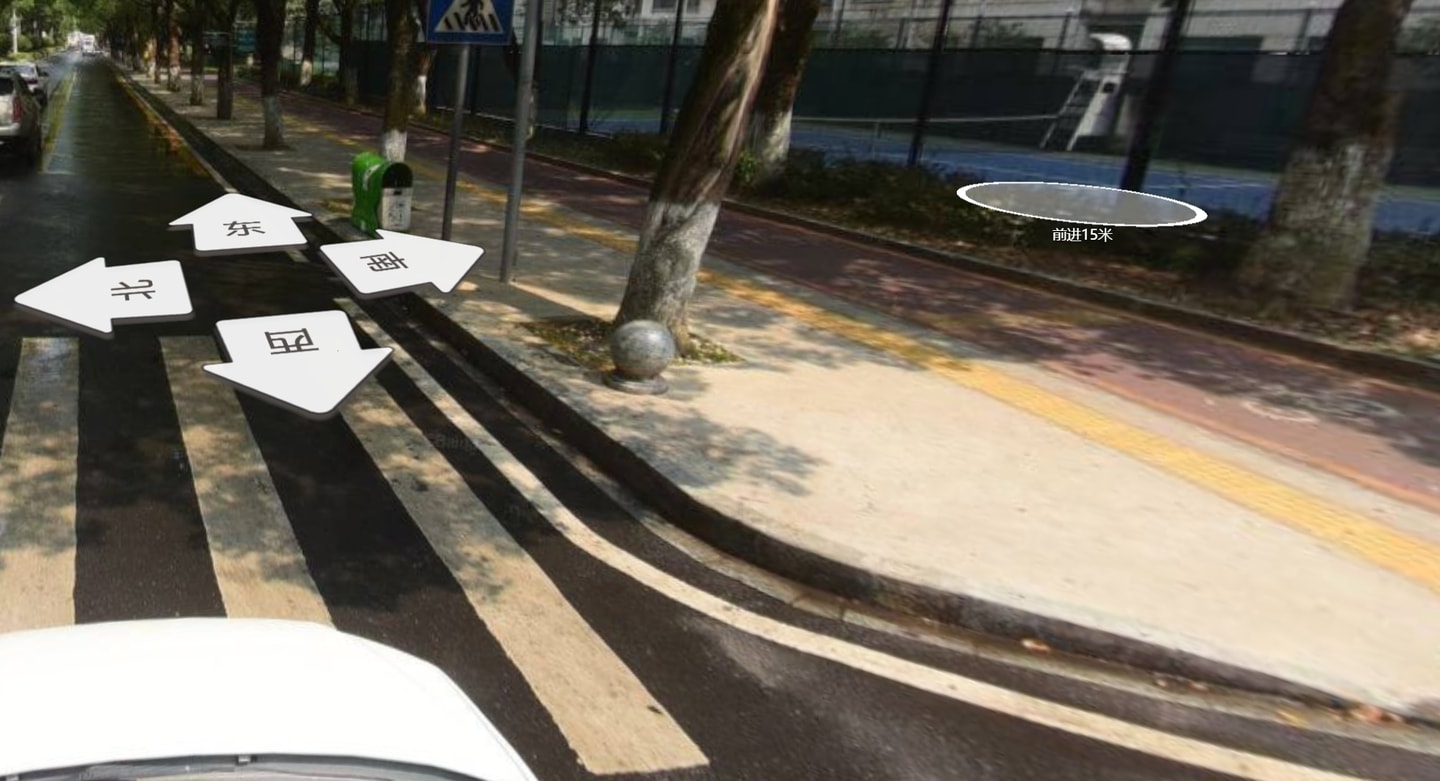

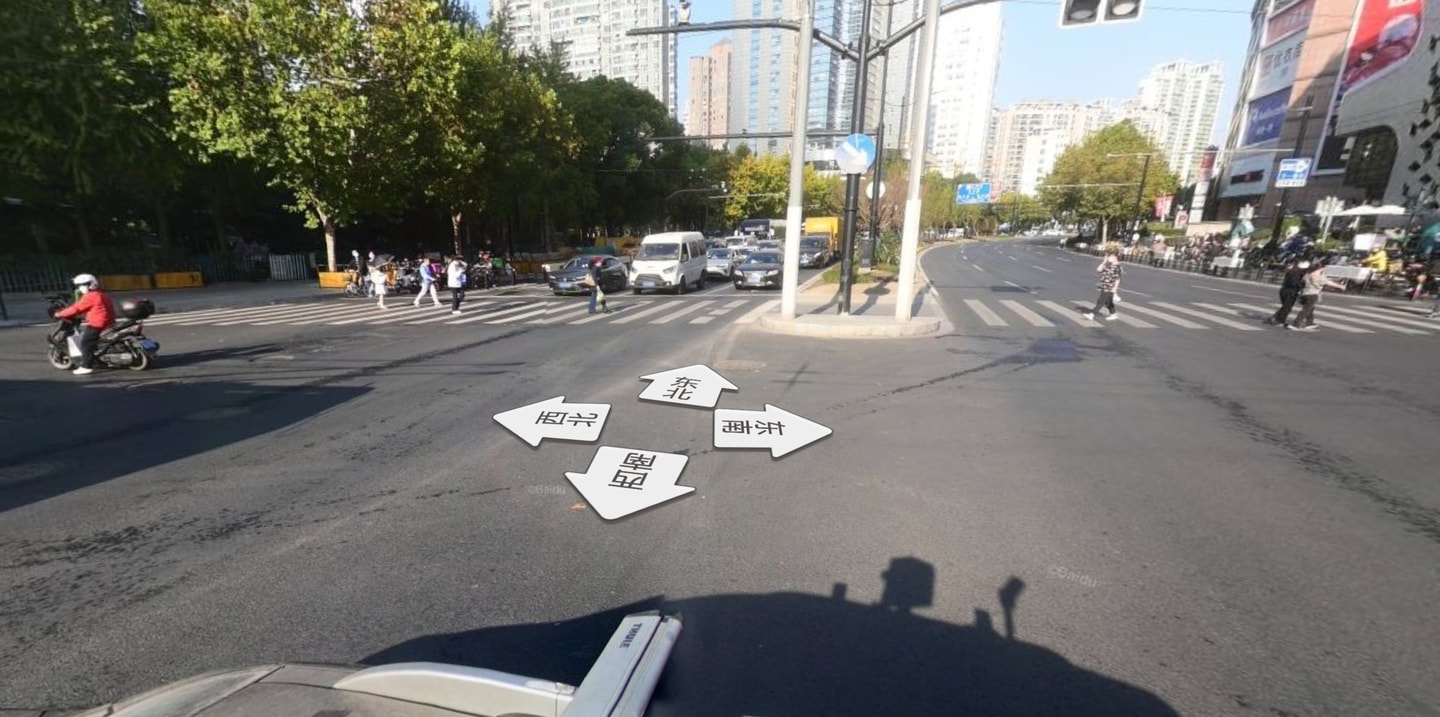

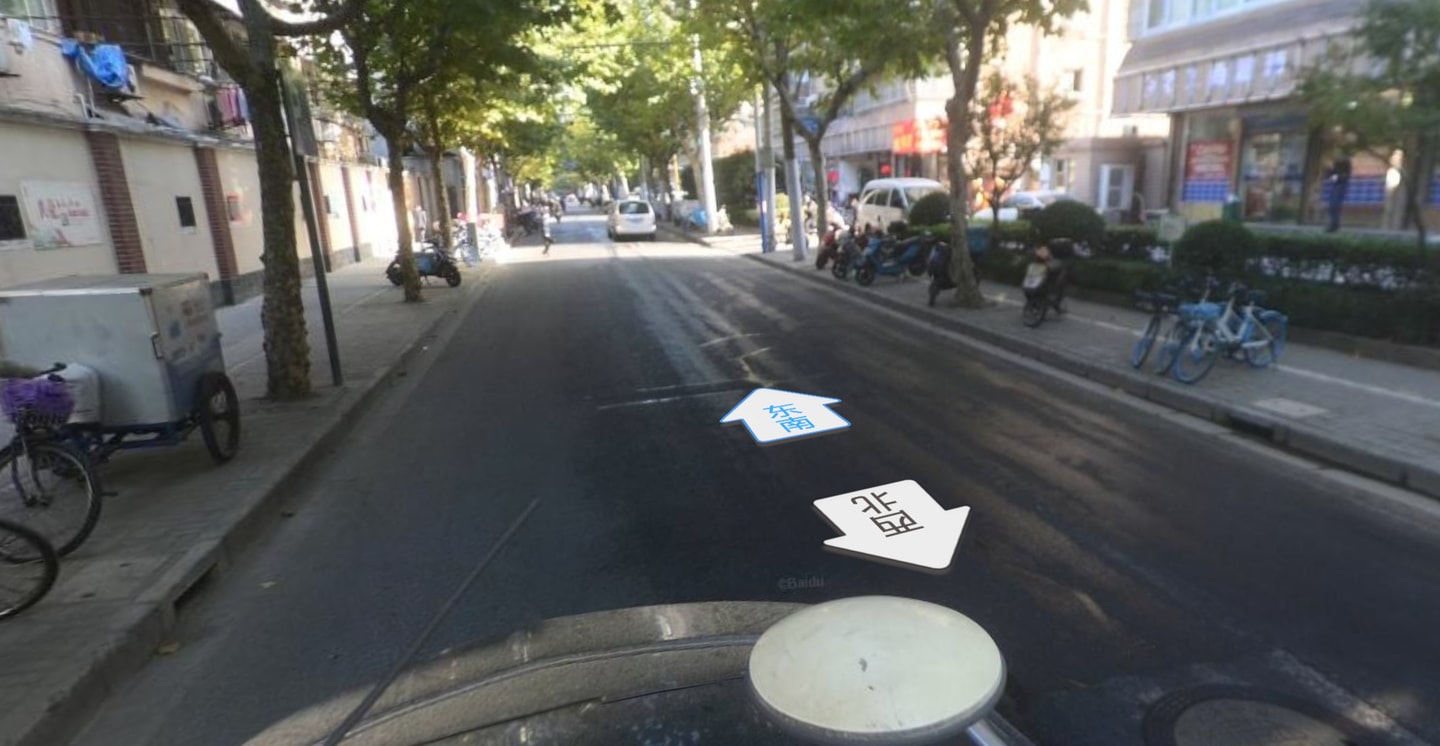

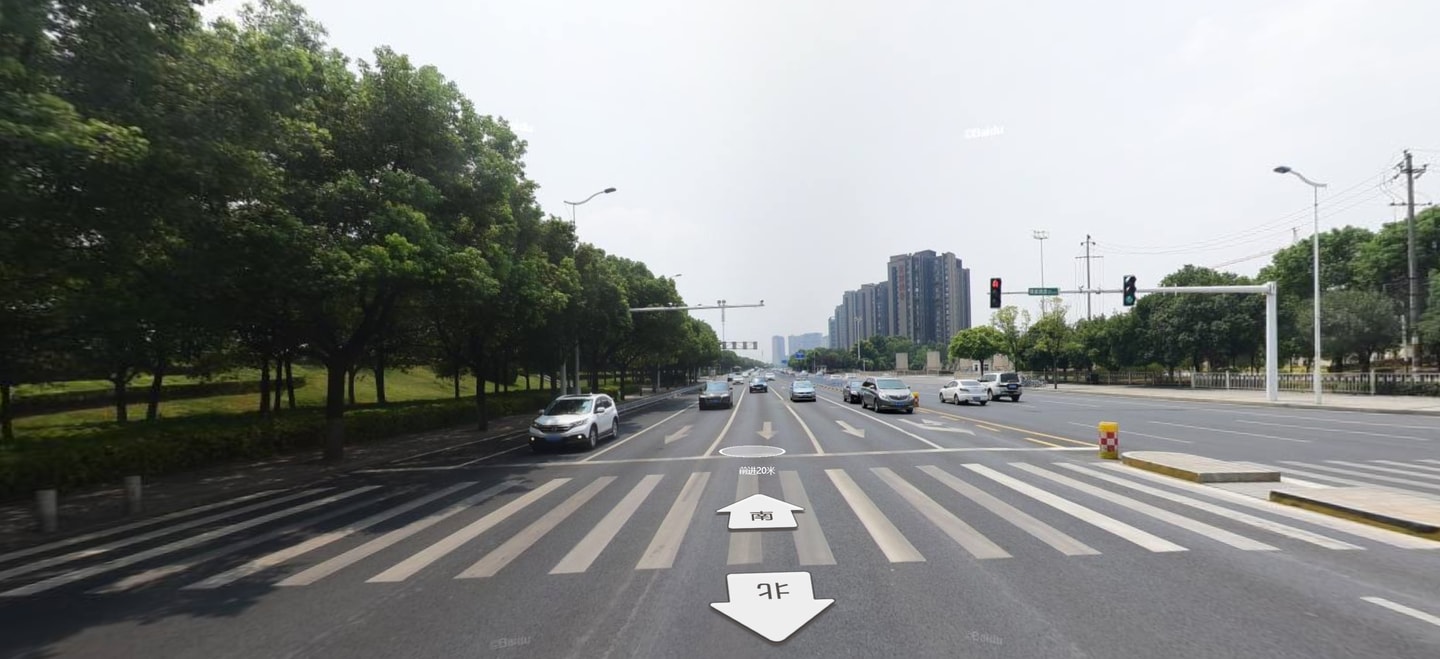

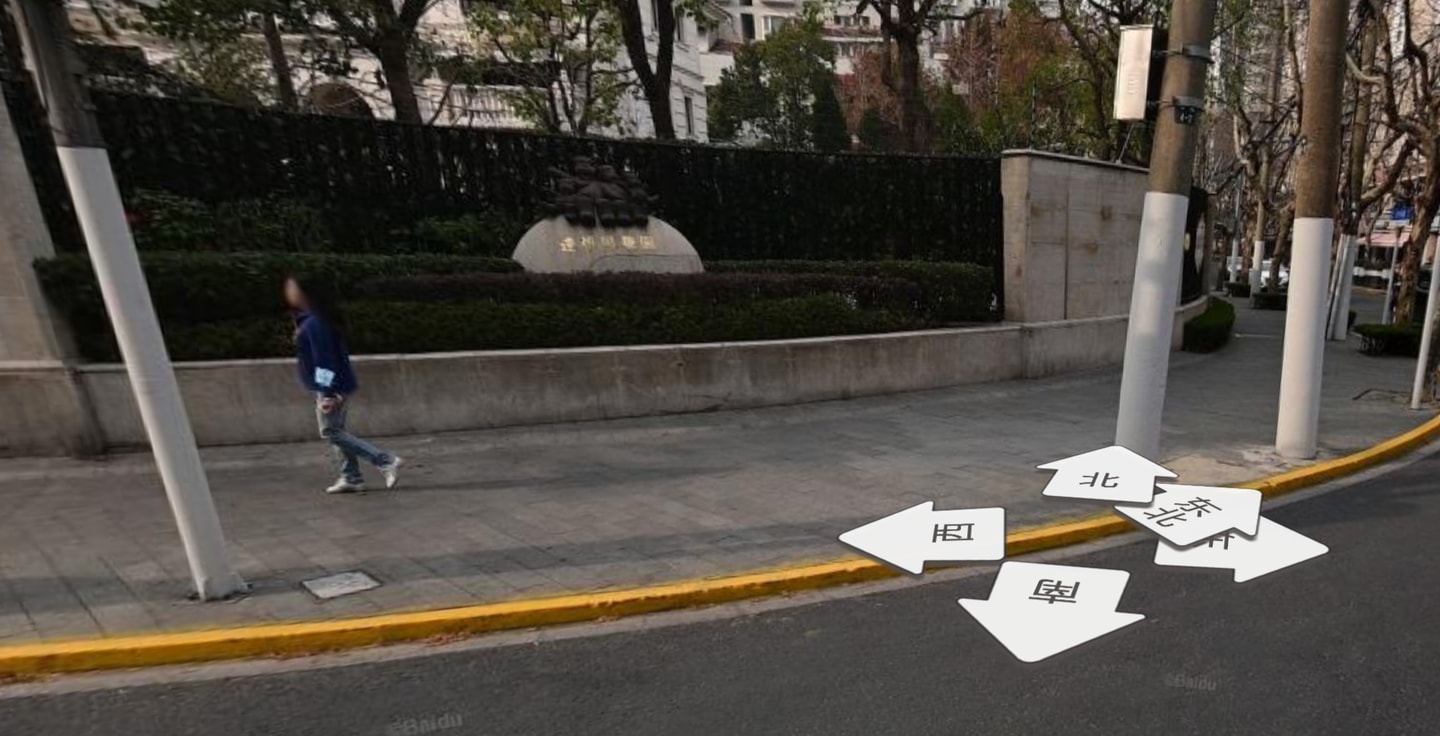

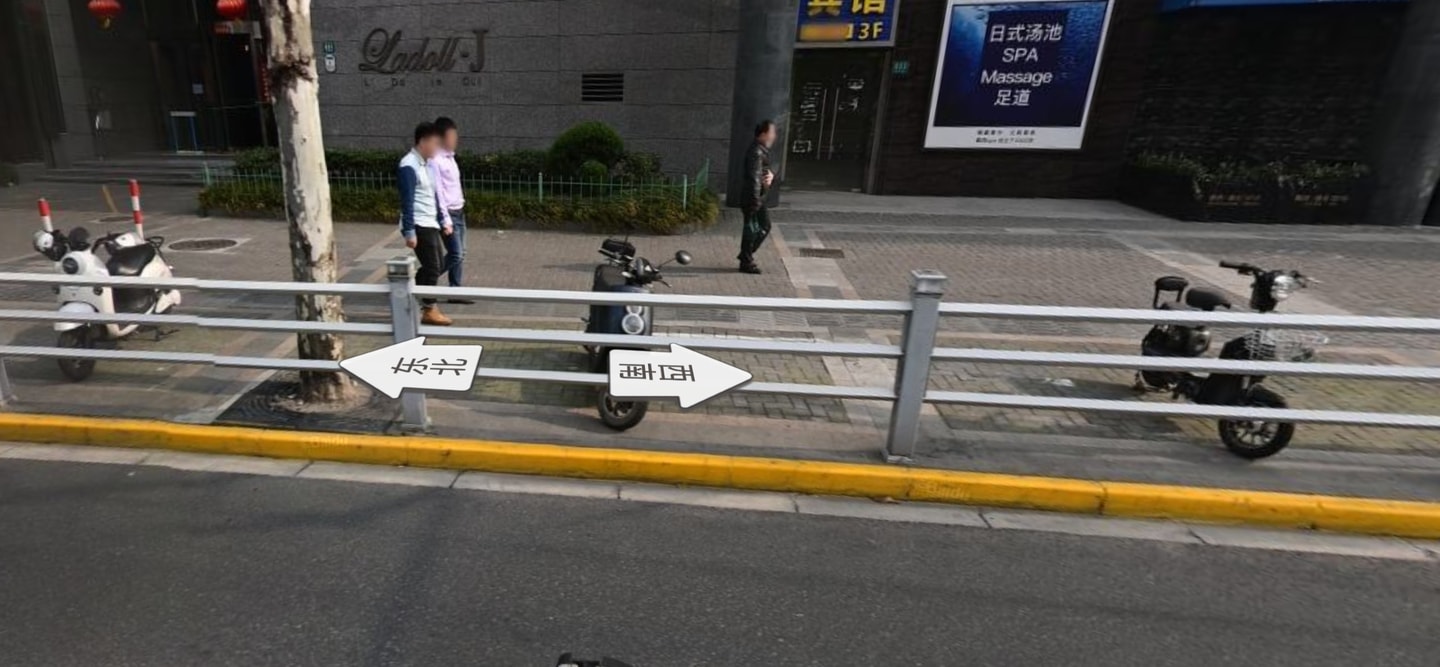

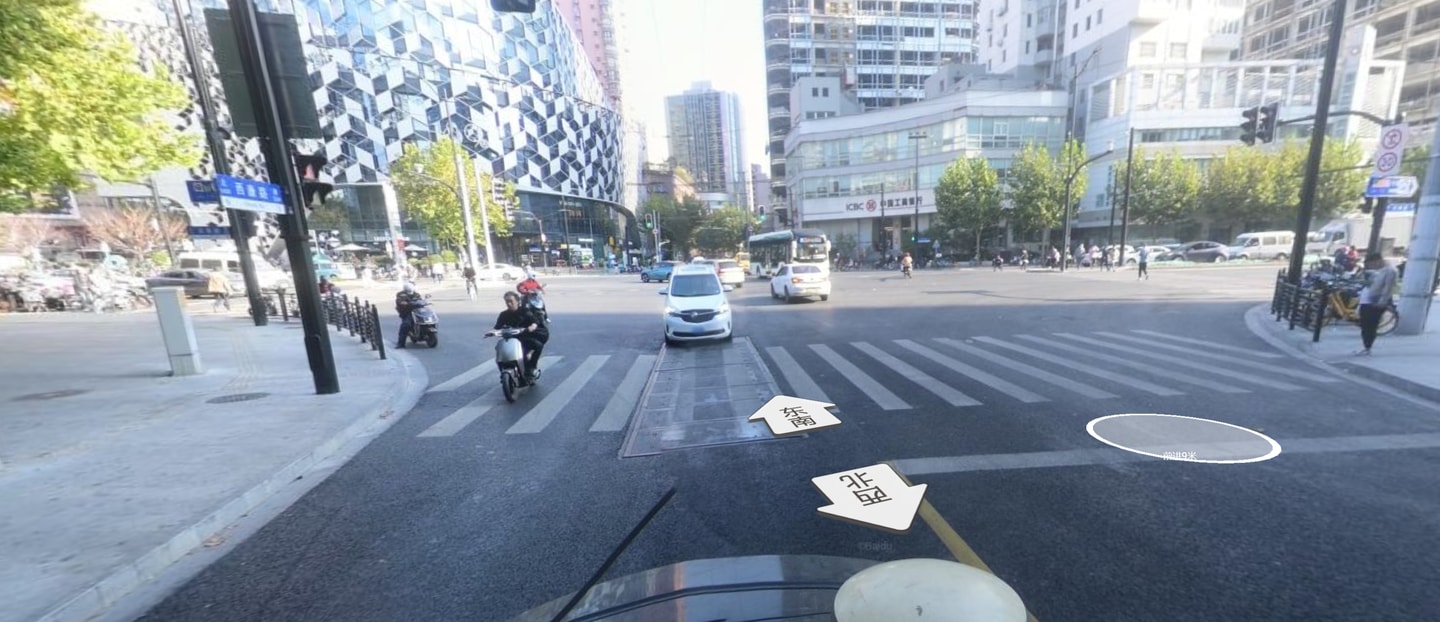

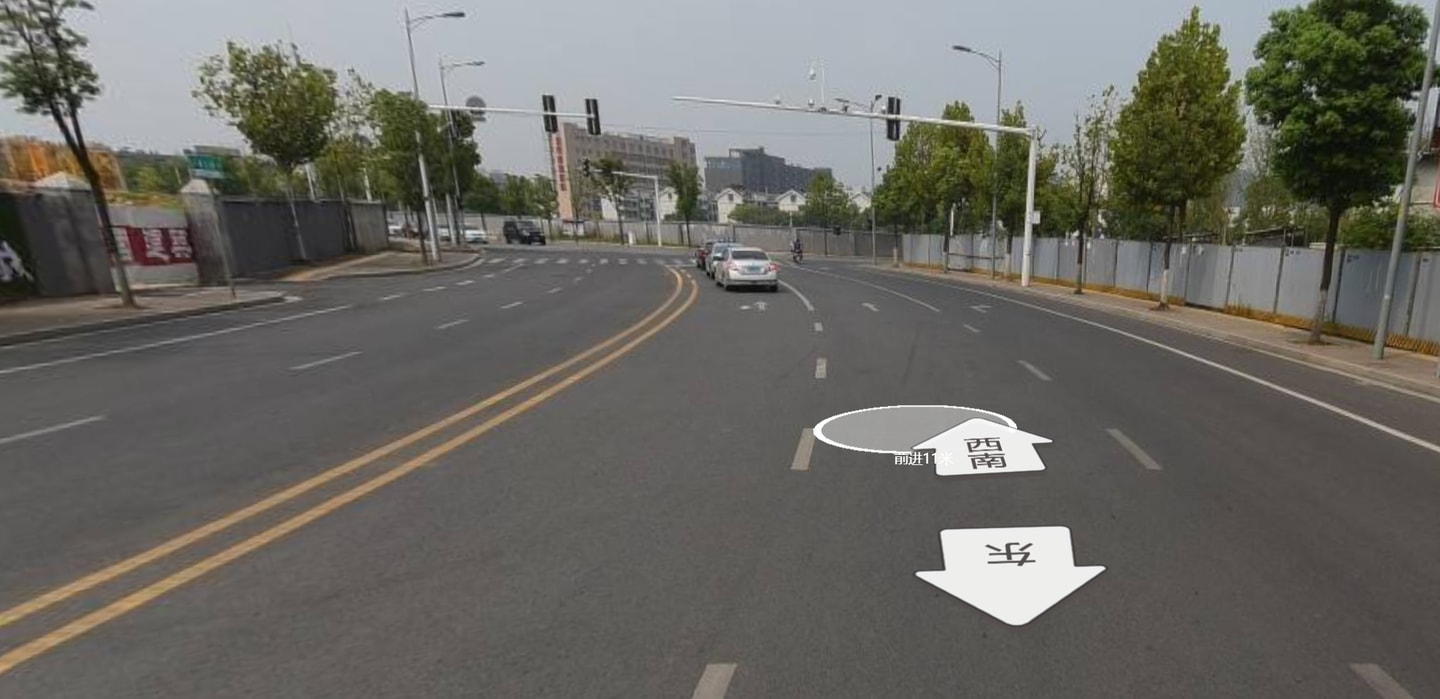

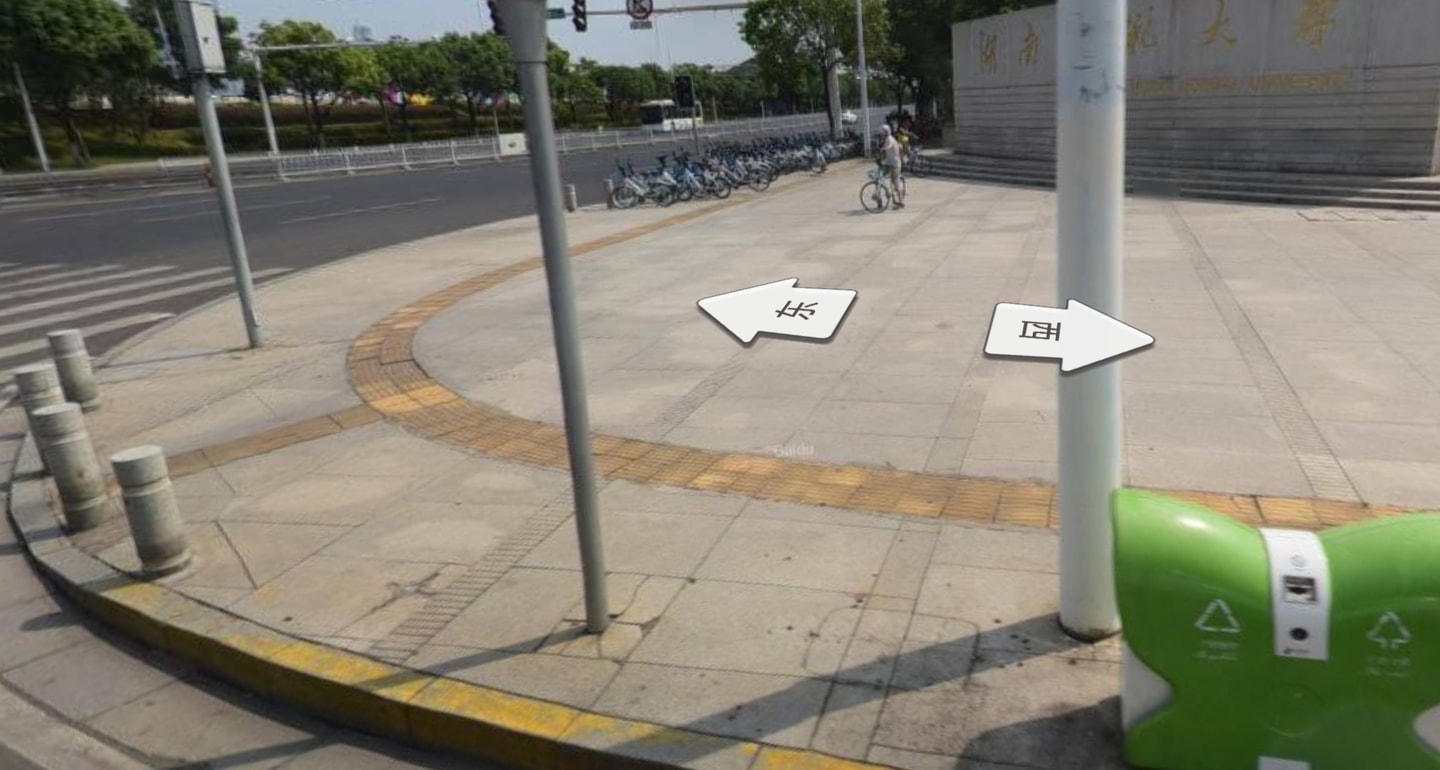

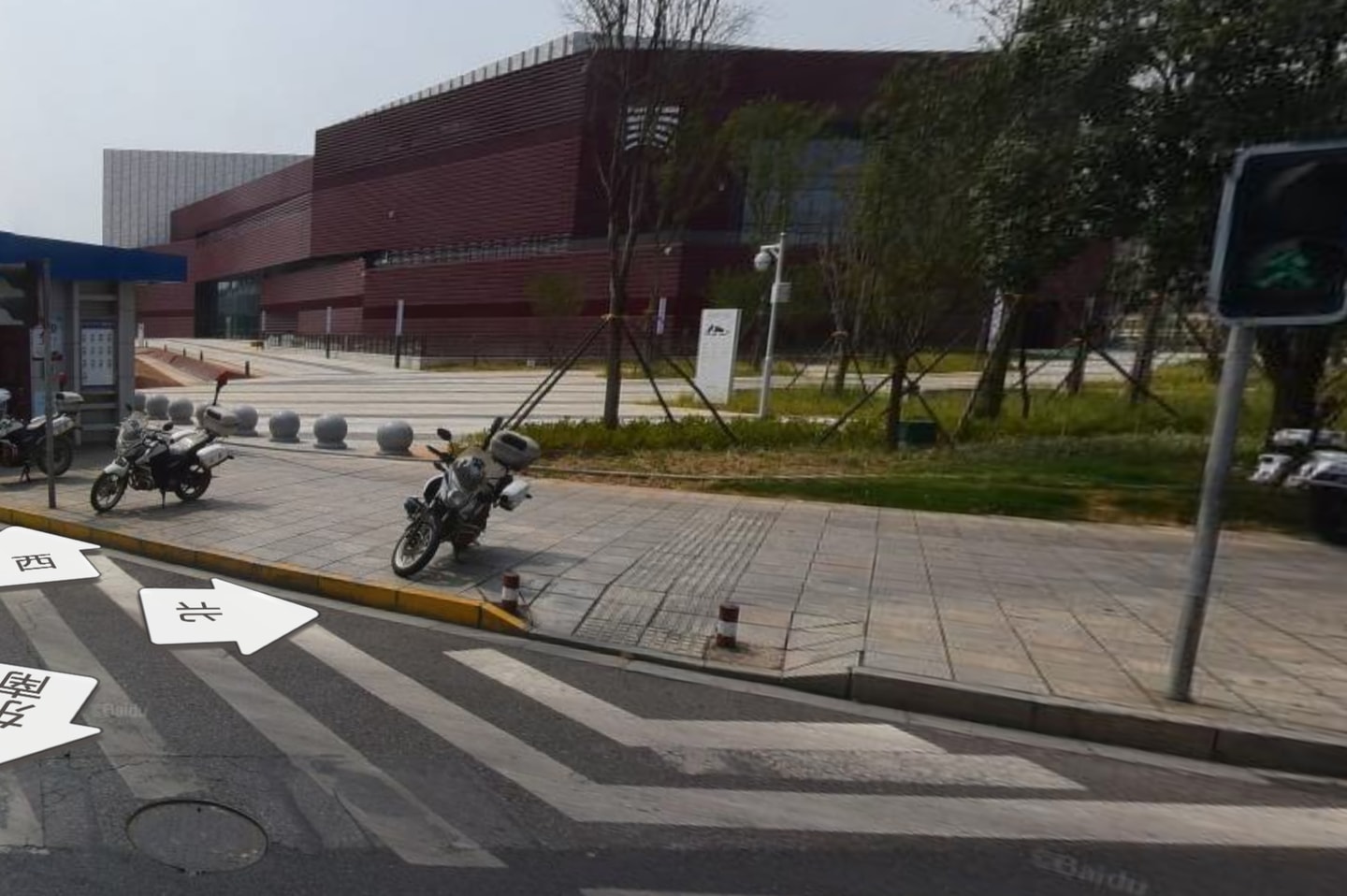

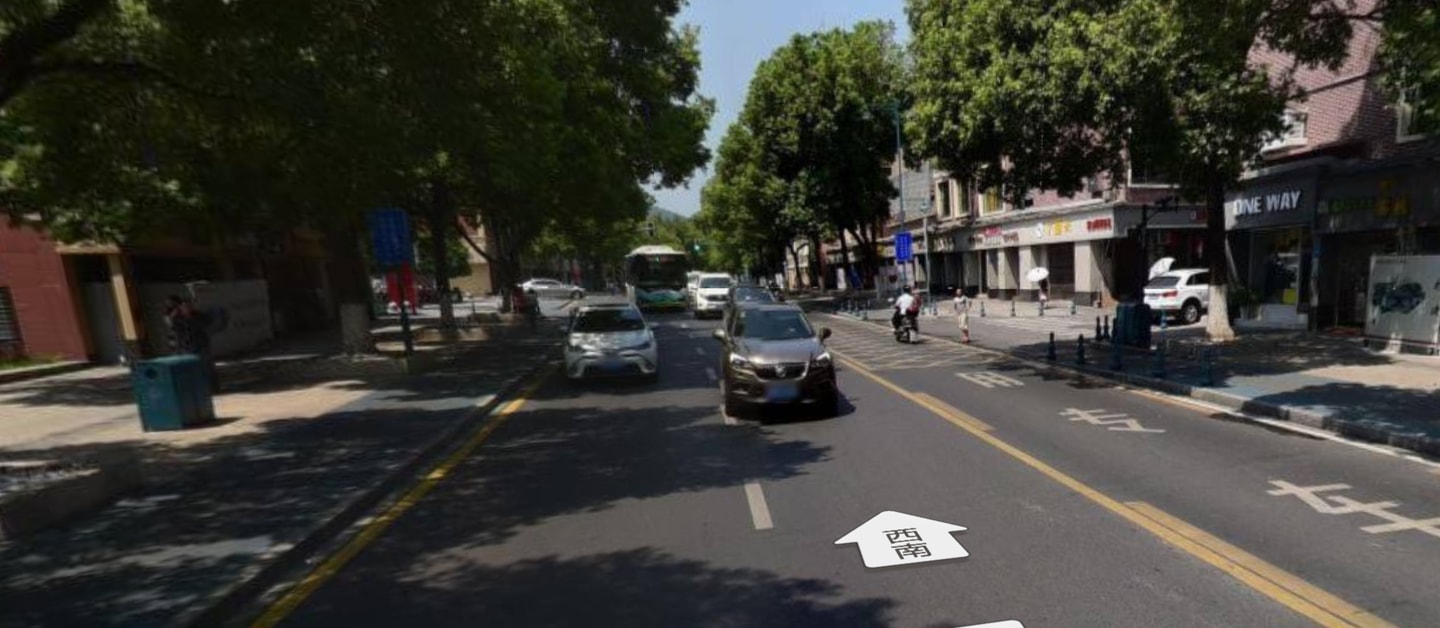

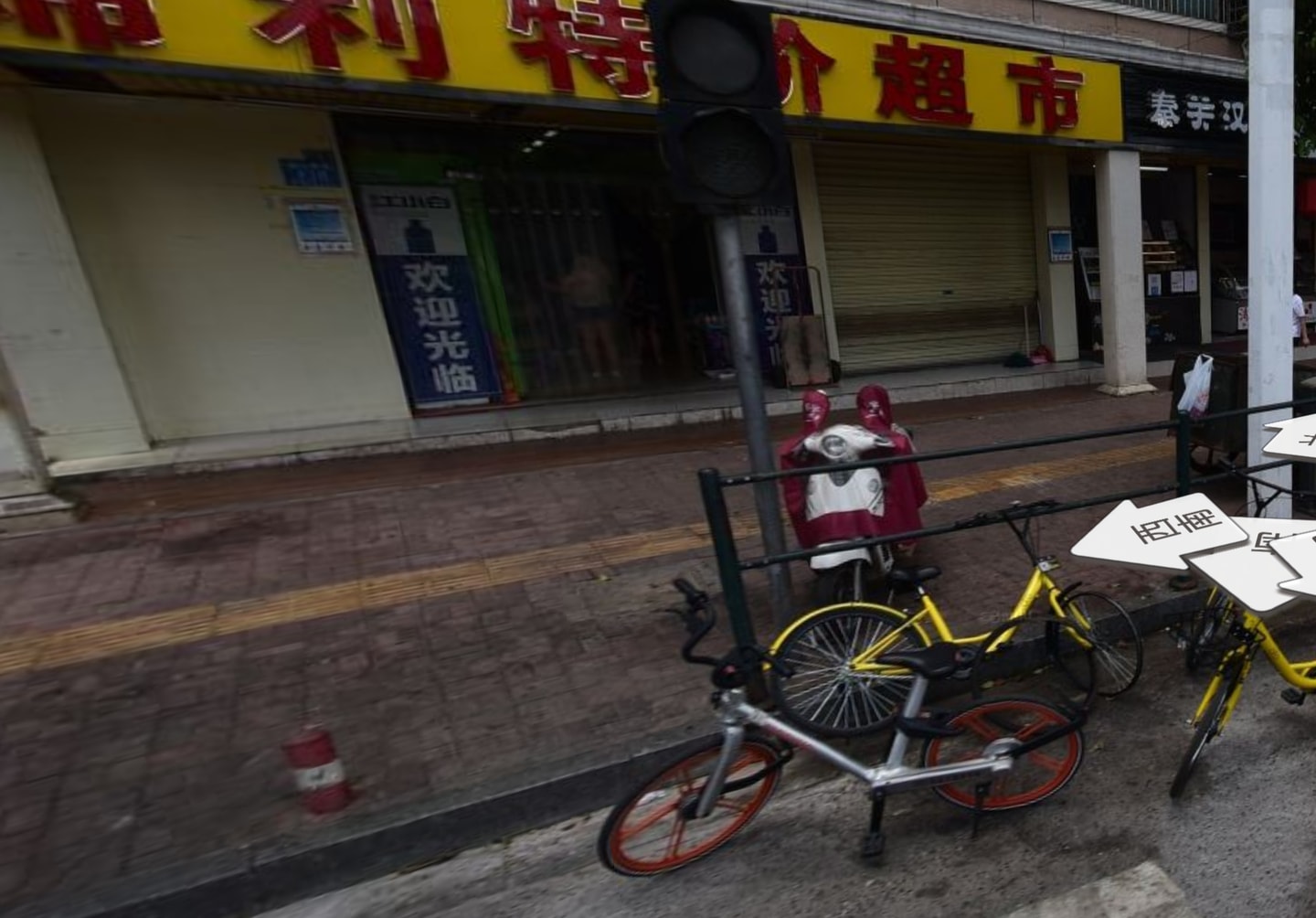

下面我截取了一些百度的全景照片来分析一下大马路的构成：
问题1人行道到底跟大马路还是跟街区？跟大马路的好处是坡道起伏可以用landscape deform表现出来，但是交叉口需要设法独立设计，跟街区可以解决交叉口问题但不能landscape deform。我倾向于前者，不然的话整个城市就太平了，失去了趣味。
根据PRG的系统大马路可以拆分为road mesh即道路主体由spline mesh构成无缝连续；side spline mesh与road mesh一样由spline mesh构成无缝连续可以做连续的中间绿化、连续的马路标线、电缆、两侧的人行道、路肩、路沿、两侧连续绿化带；然后是非无缝连续的物体，如长条白色马路标线、非无缝绿化带、树木、垃圾桶、车站、共享自行车、路灯、电线杆，这些用props system实现，可以通过全局的spacing设置规则间隔，以及min max transform加入不规则的位置、大小微调变化；最后是在人行道、马路上随机出现的破损、窨井盖、树叶、垃圾，用deco per socket system通过给road mesh\side spline mesh\props mesh添加socket来定义出现的位置，设置probilities定义出现概率以及min max transform加入不规则的位置、大小微调变化。
由此总结大马路需要道路主体、绿化带、人行道、路肩路沿、车道标线；各种树木、垃圾桶、车站、电线杆、自行车、电动车、路灯、车位标线；树叶decal、窨井盖decal、破损decal、垃圾decal.
道路主体简单来看就是宽度，车道数什么的是基于道路宽度用标线划分的，现实中的道路宽度可以用百度地图测距计算。我看了下matrix中的road mesh有3个规格20米，28米，37米。
长沙的四车道不含自行车道是17米宽度左右。
潇湘中路10车道外加自行车道是35米宽度。
湖大路5车道加自行车道是18米宽度。
麓山南路三车道10米
西康路2车道是9米宽。
长寿路的8车道是35米宽。
经上面的总结可知大部分的大马路可以归纳为10、18、35这3个宽度。也就是说大马路的主体mesh在这3个规格上各一份可以满足基本需求，当然多个mesh可以在road mesh中交替增加多样性。

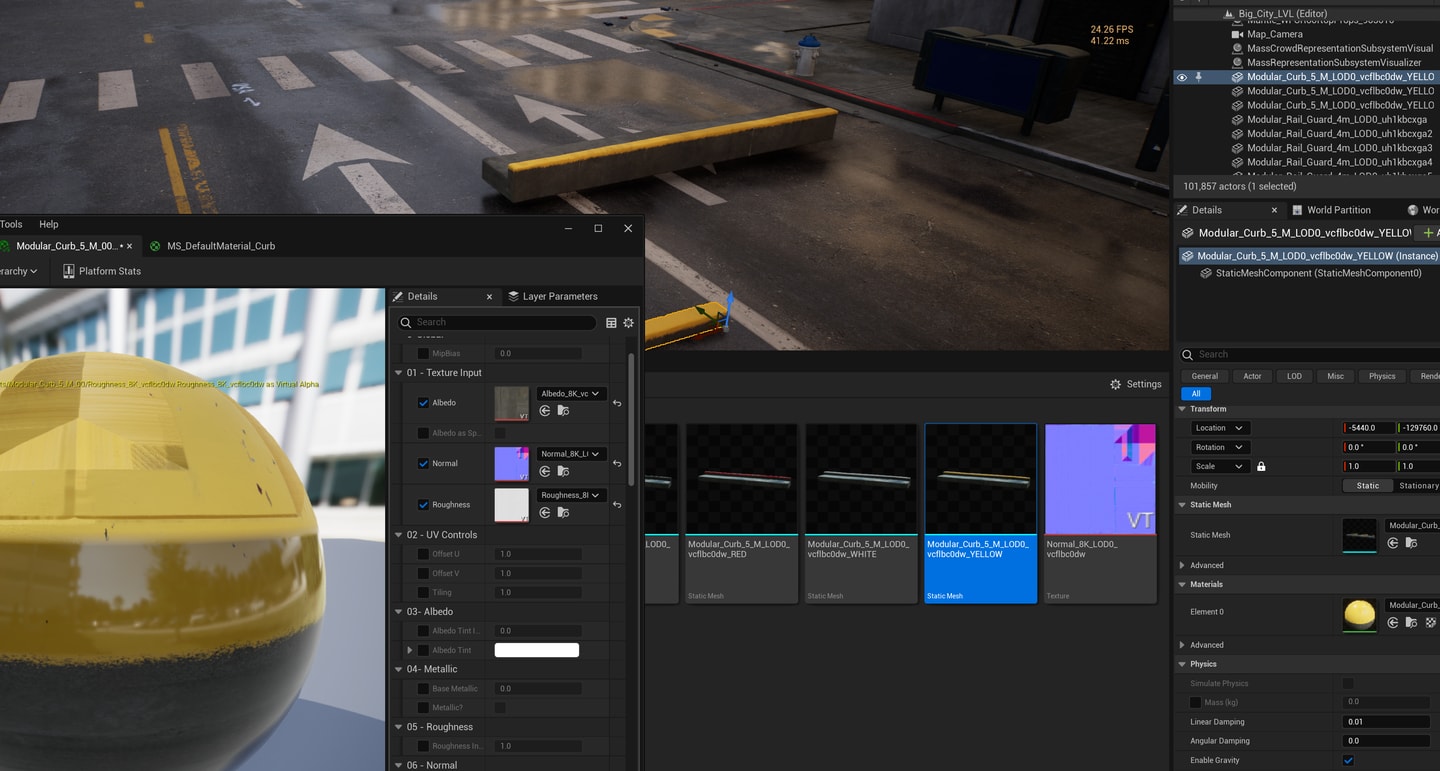

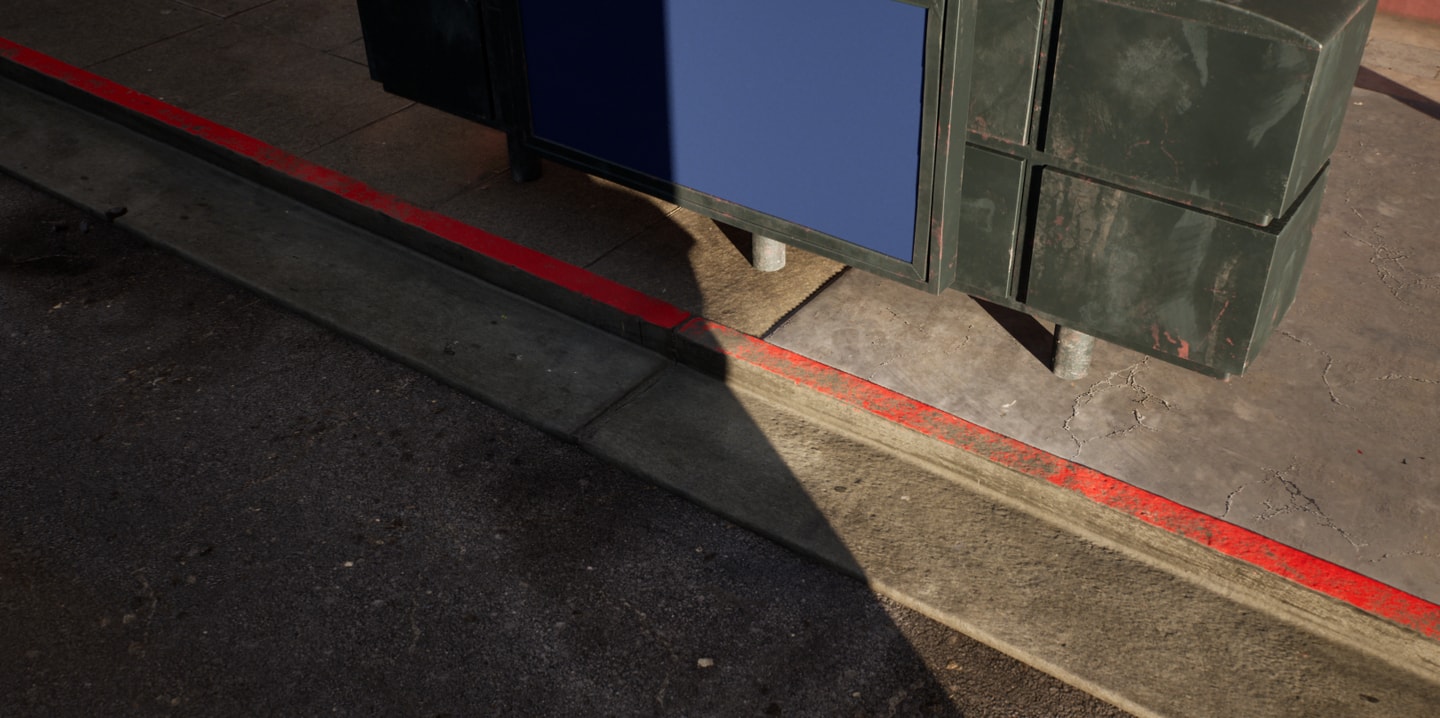

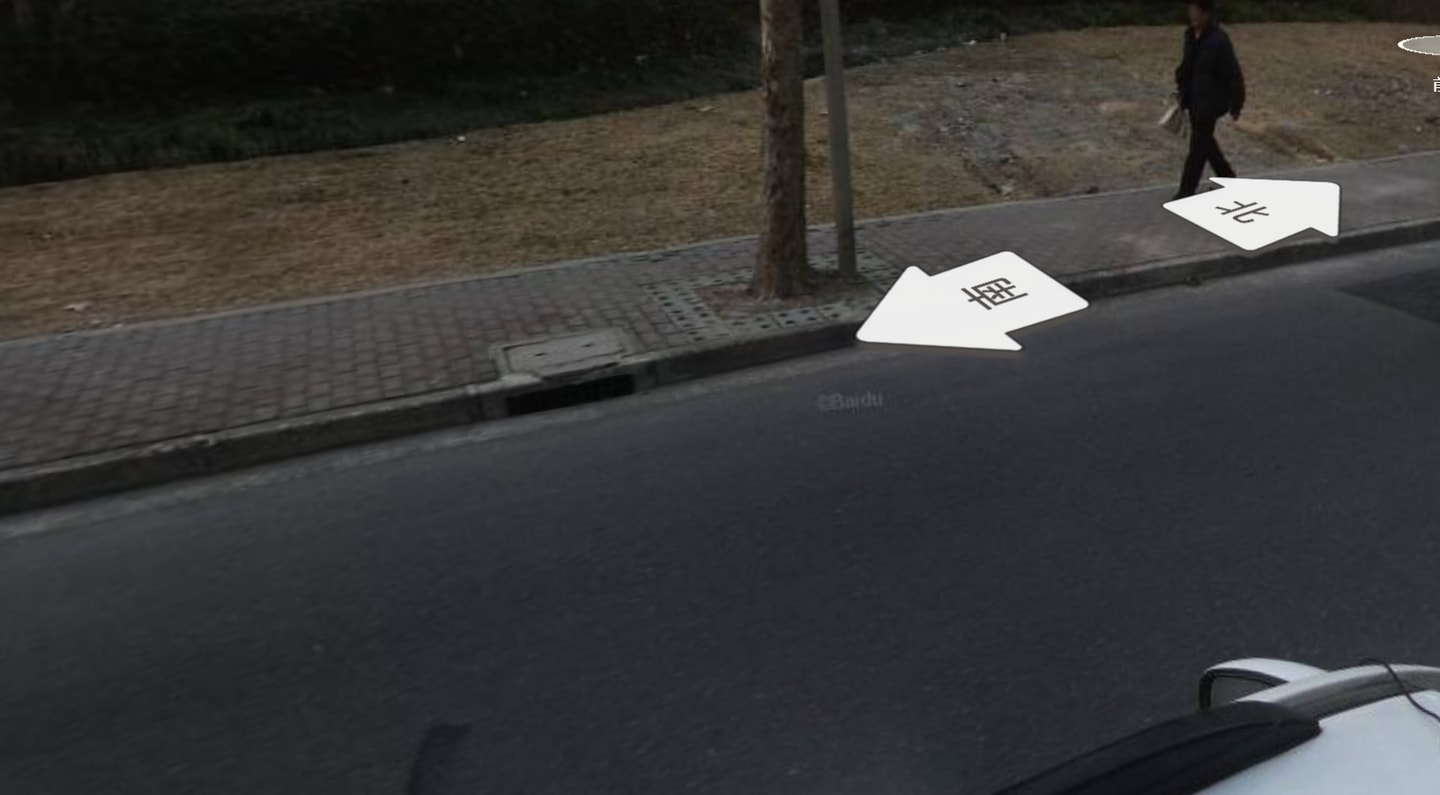

通过上面的7个马路来看所有的路肩都是灰白色，形状也差不多。我看了下matrix中使用的curb都来自于quixel bridge,不过对其材质做了很深入的调整使其可以添加污渍、表面细节随着位置不同有变化。暂时就先用现成的后期看看能不能对尺寸做调整，它这个路肩显然太长了不符合国情。

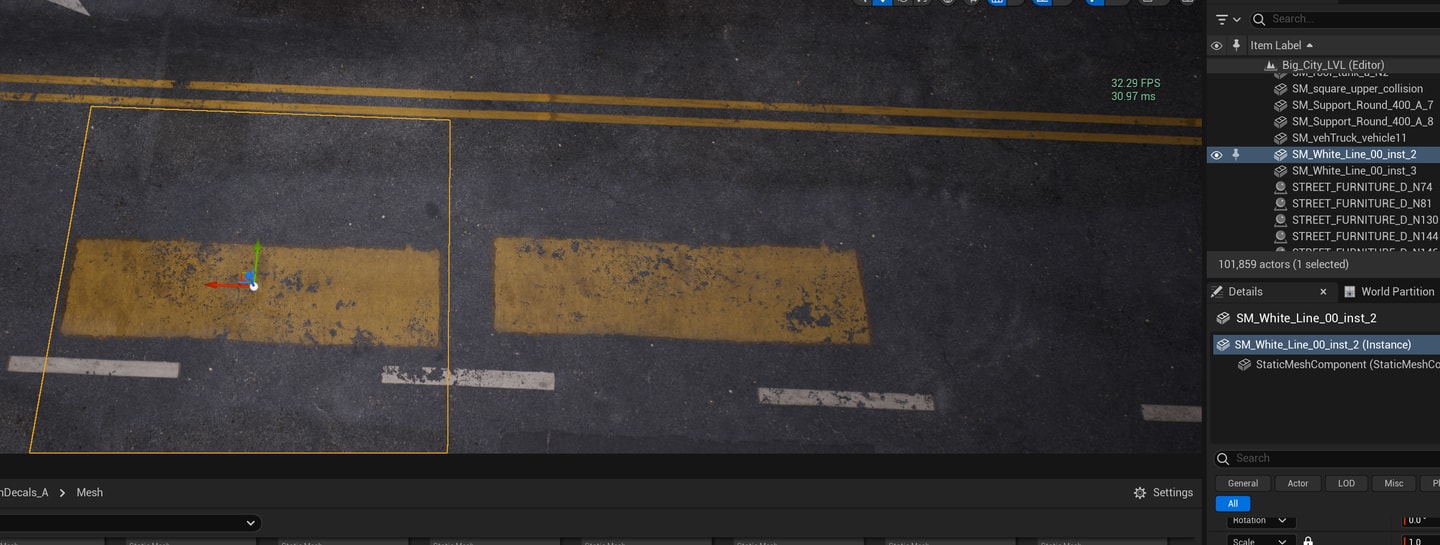

matrix提供的马路标线mesh，这些标线会随着位置变化表面细节，材质的设置也是十分庞大的。还有些窨井盖的decal mesh。

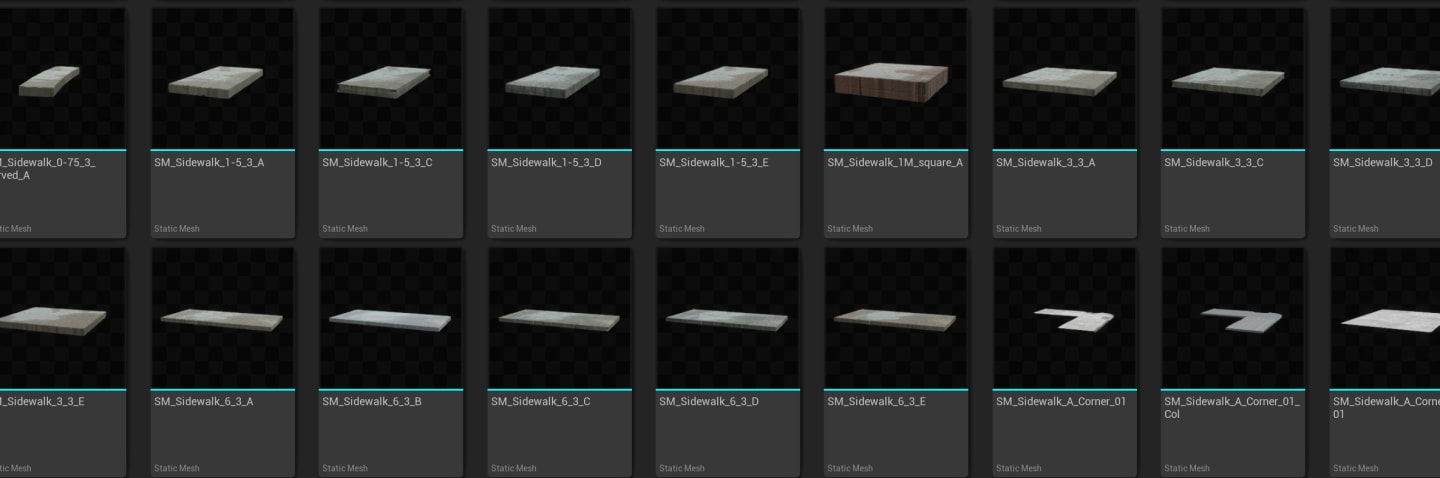

matrix中的人行道mesh大约25个，还有几个用于转角的corner mesh来自于megascan，它们也受到matrix内部材质系统的影响。

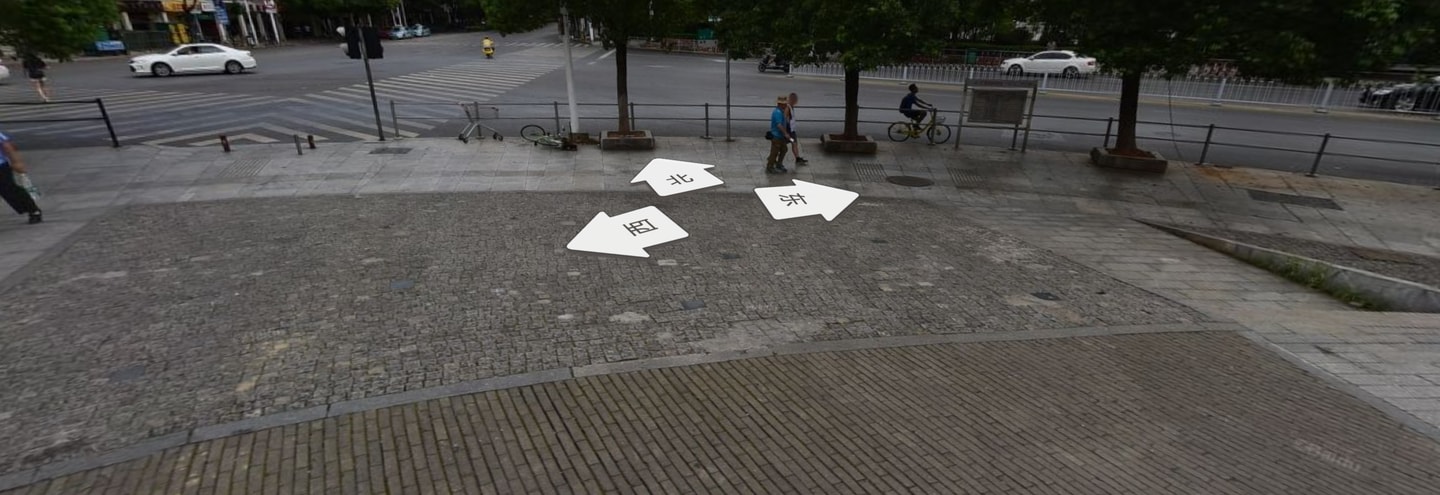

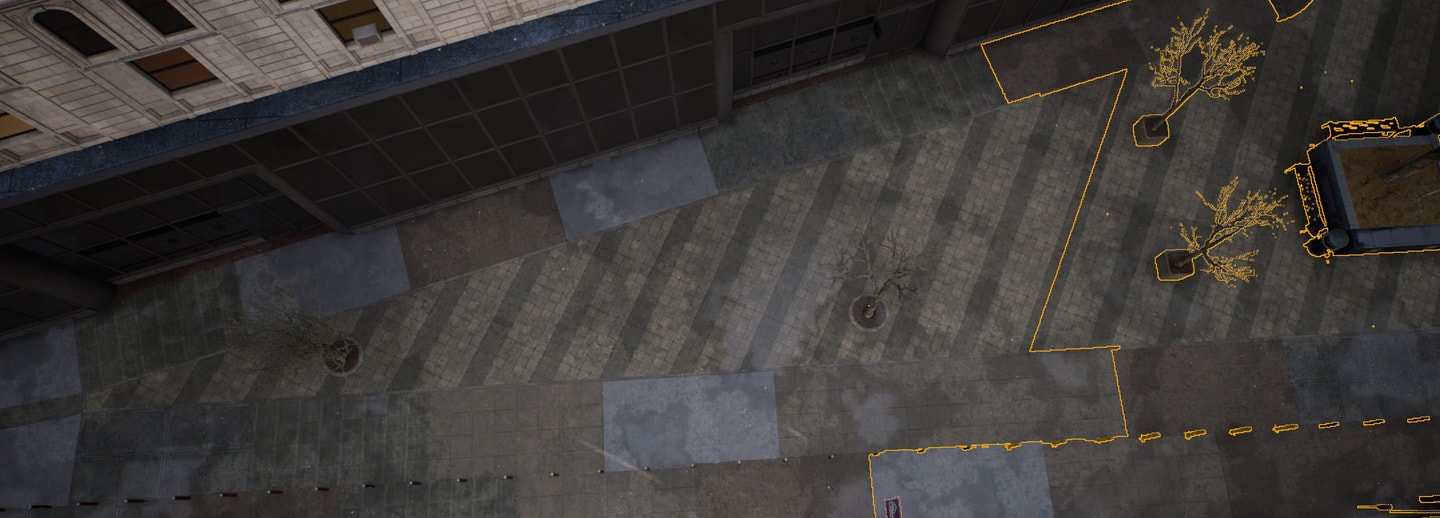

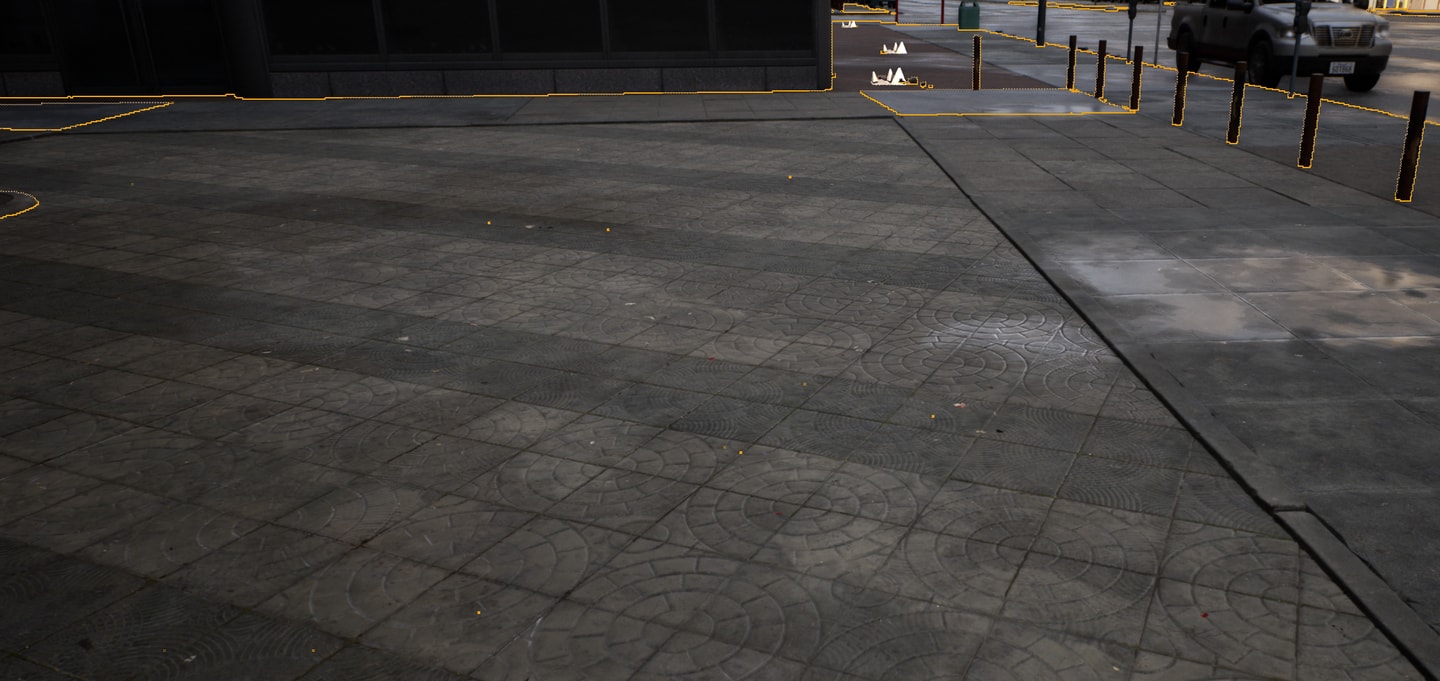

人行道方面可以看到下标abcde，同一字母表示同一种人行道，宽度都是3米，有三种长度规格1.5、3、6米。而在街区内看到的砖花在matrix中叫plaza square都是3x3米的，有abcdefg 7个样式。通过近距离观察可以发现这些砖花实际上被curb包围，curb稍稍高过砖花将其覆盖住了。curb外又是一圈人行道不规则的多边形外圈的拼接处有专门的mesh。
回看现实，5种人行道的mesh显然太捉襟见肘了，另外matrix中的人行道对同一个街区的人行道做5种mesh的随机排布不符合现实，一般一个街区、相邻的几个街区会用同一种砖花去铺设人行道。但是随着街区数量上升，人行道的砖花种类会五花八门。人行道方面后期至少要增加10种。

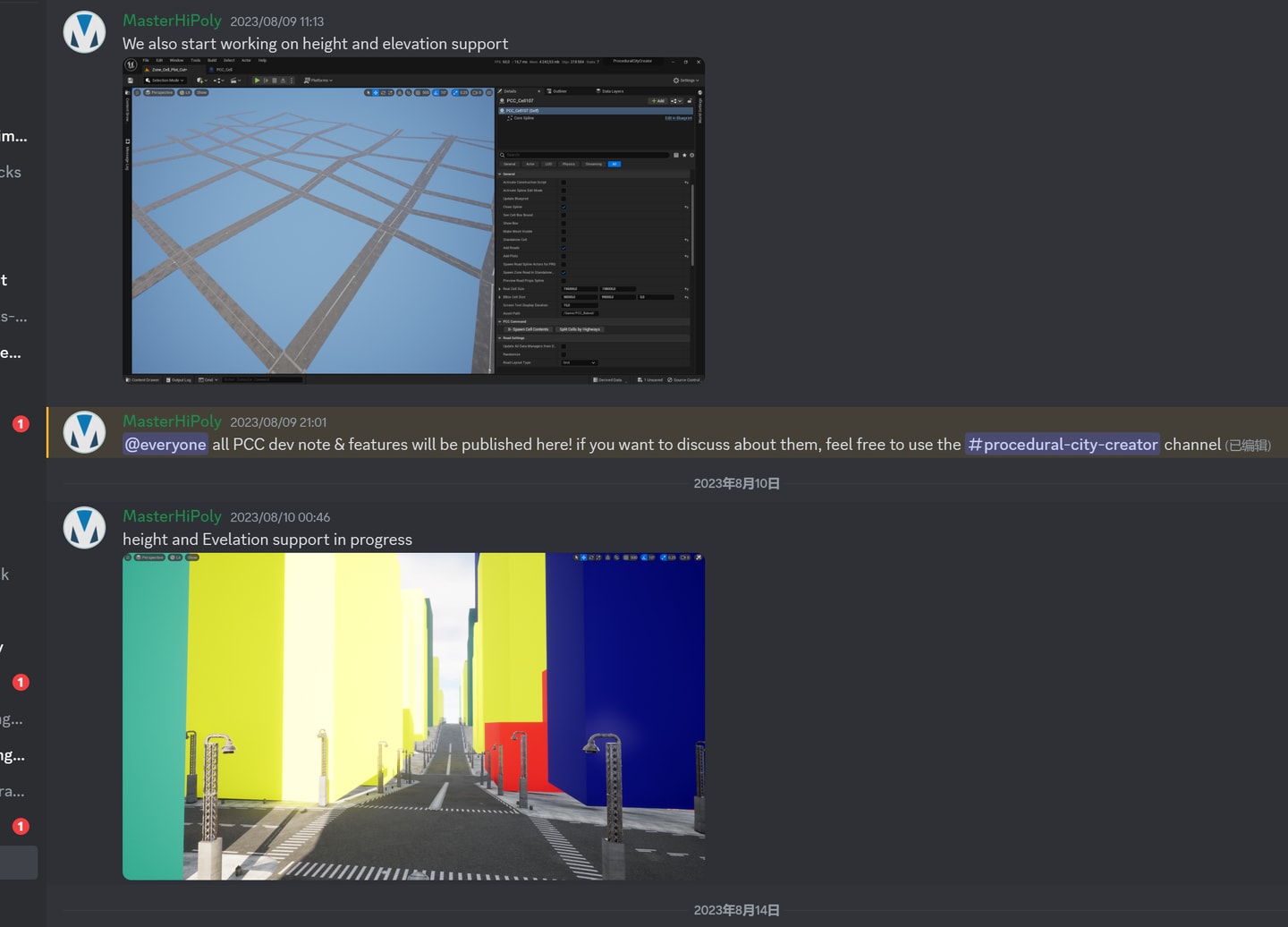

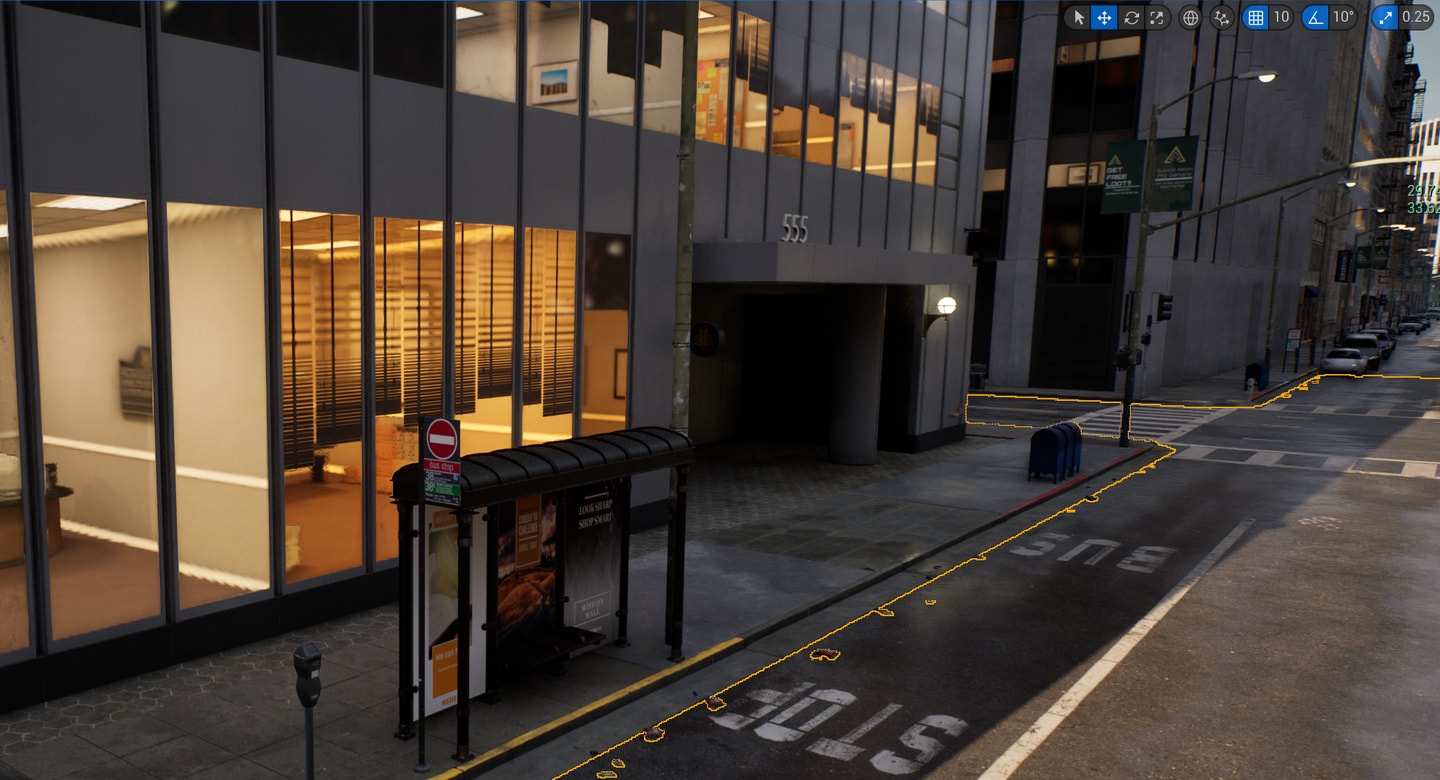

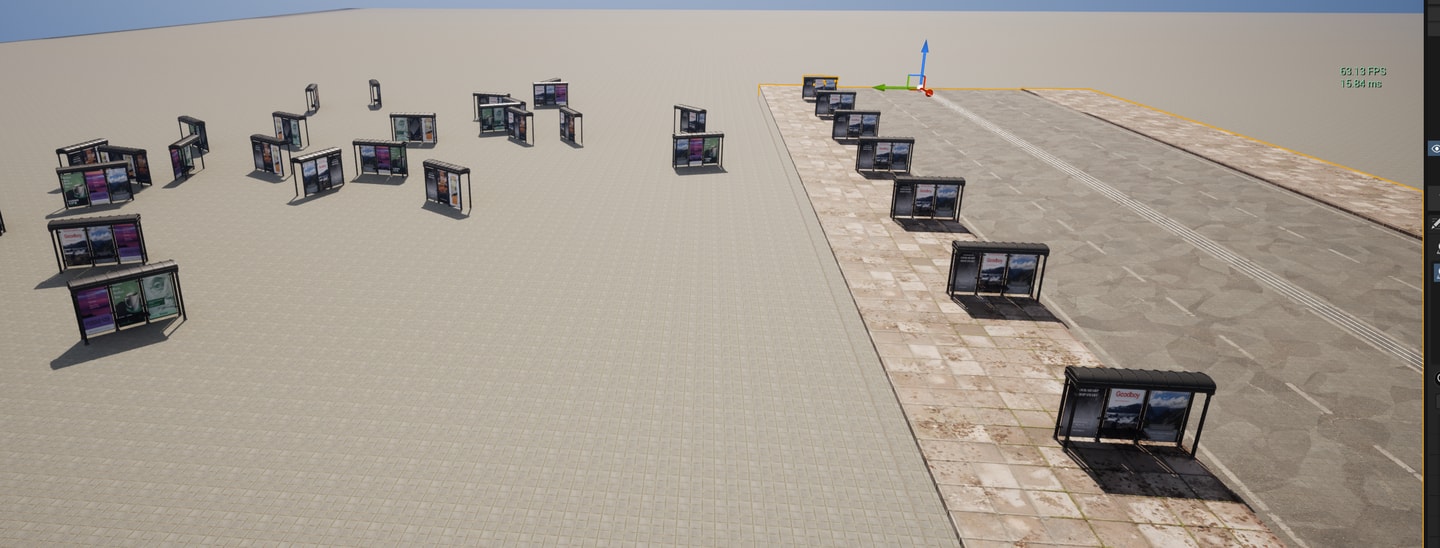

各种树木、垃圾桶、车站、路灯、车位标线这些都可以借助外部下载，这些prop经检查matrix项目被没有做特殊处理使其细节多样化，应该都是原生的材质。今天有个重大发现，原来PRG一直很卡的原因是其生产的mesh都不是instance，注意下图中的这个车站广告牌在matrix中设置了perinstancerandom，instance可以随机变换广告内容，但是用PRG添加props却没有发生随机变换，说明这些mesh每一个都是新的对象。而碰巧的是PRG作者团队在8.25号更新解决了这一问题！另外下一版更新的Pcc还能解决街区地形起伏问题！真可以说时也命也。

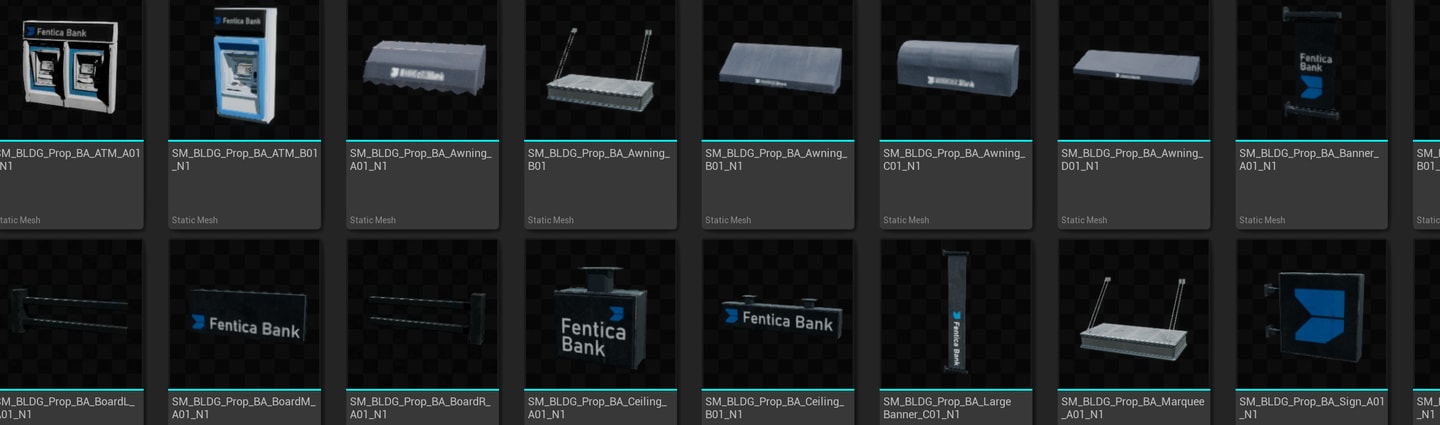

matrix中没有绿叶草坪、树木，不过其他的prop却十分丰富。在prop文件夹下可以看到有建筑上的prop，包括雨篷、各种banner、atm。

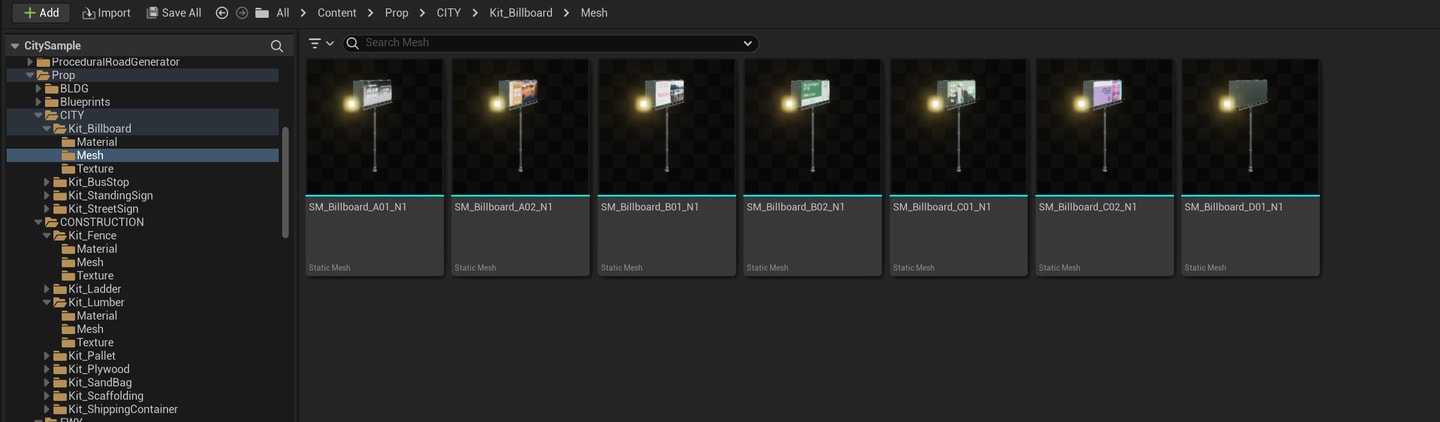

高速公路上看到的大型广告牌、车站、路标、路边的小广告牌。

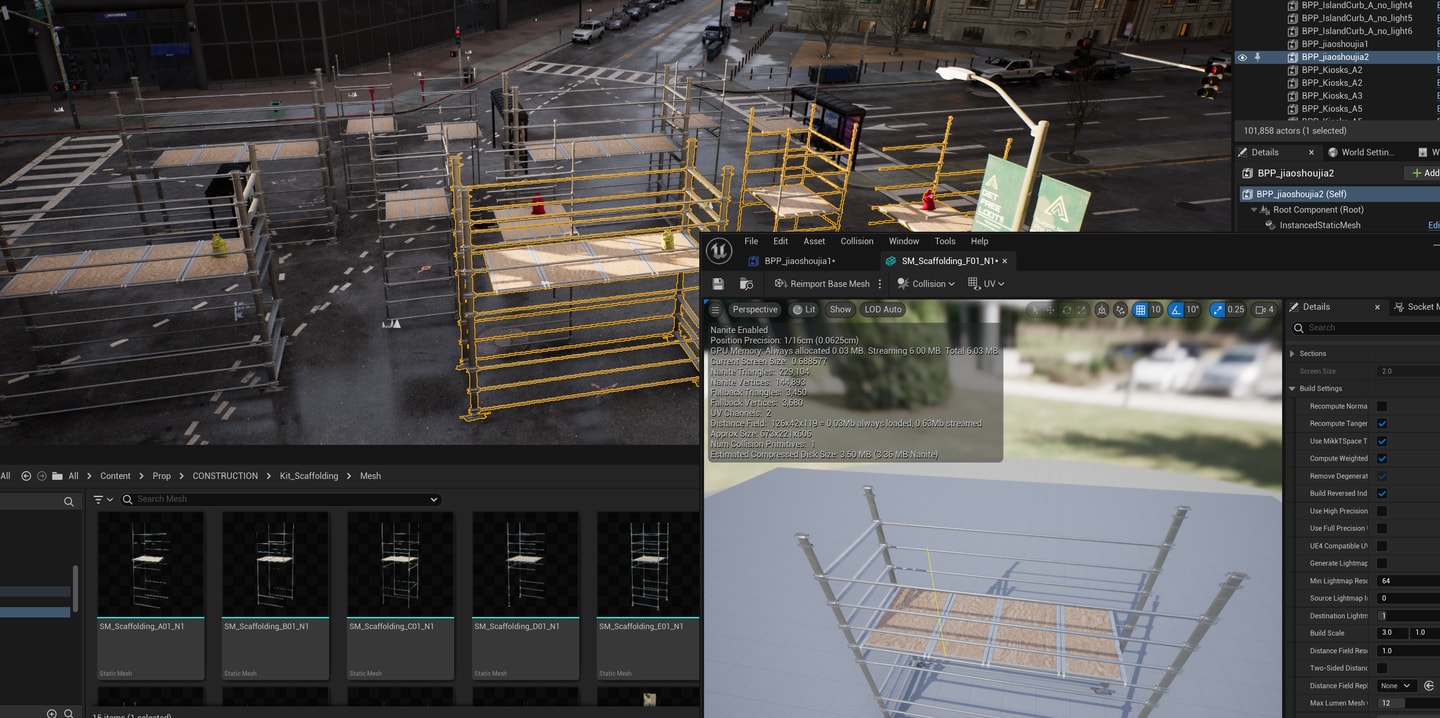

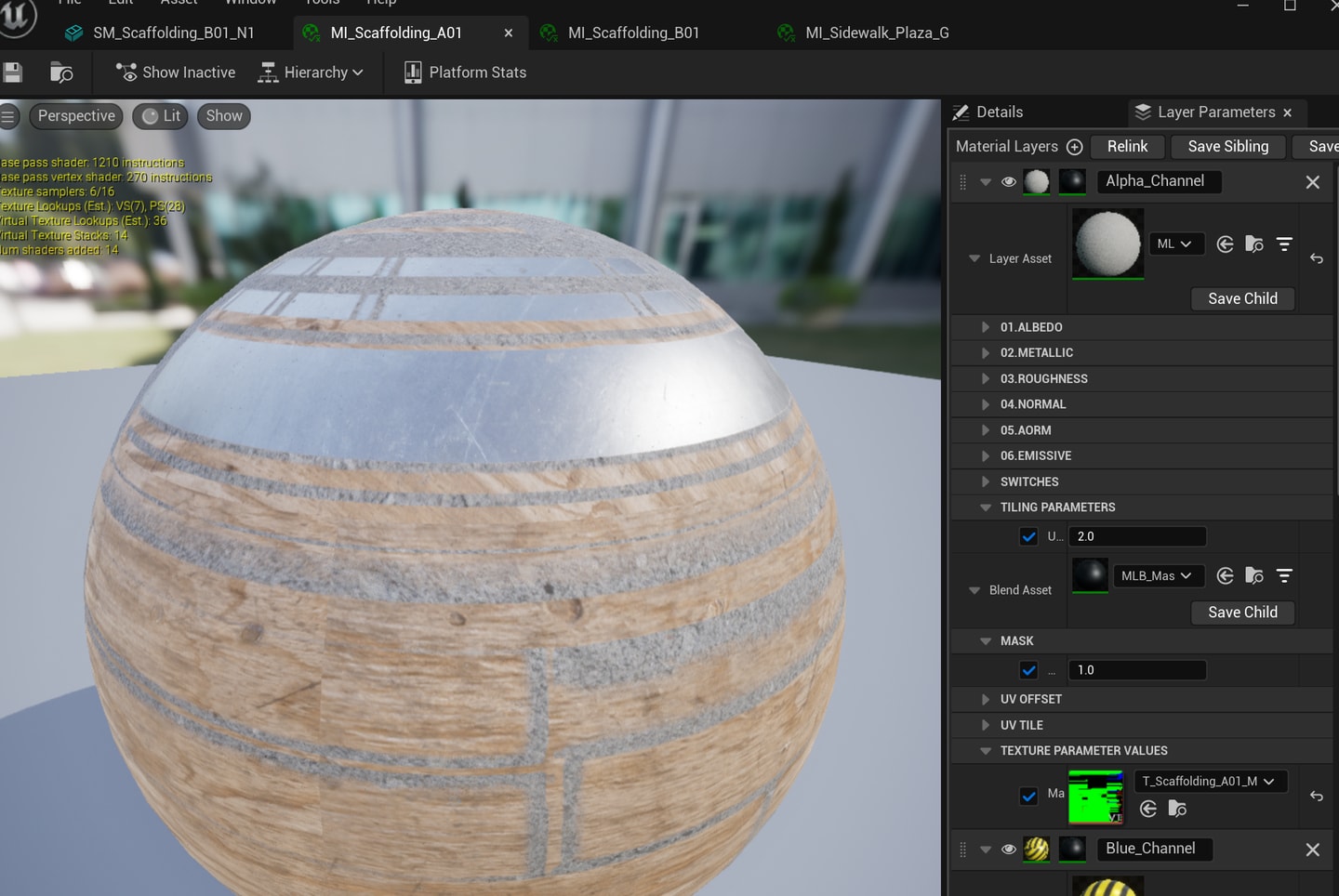

建筑工地的prop包含木材、围栏、沙袋、脚手架、集装箱，在这些props中我意外发现有些mesh的材质并不在detail面板而在layer parameters中，经查看后是一种混合材质的工作流，与众多MatLayerBlend函数的Layered Materials有相同效果但更简化，不过在matrix项目中查看这类prop的layer parameters非常卡，暂时不清楚是为什么。
Material Layers 视频示范对比 Layered Materials

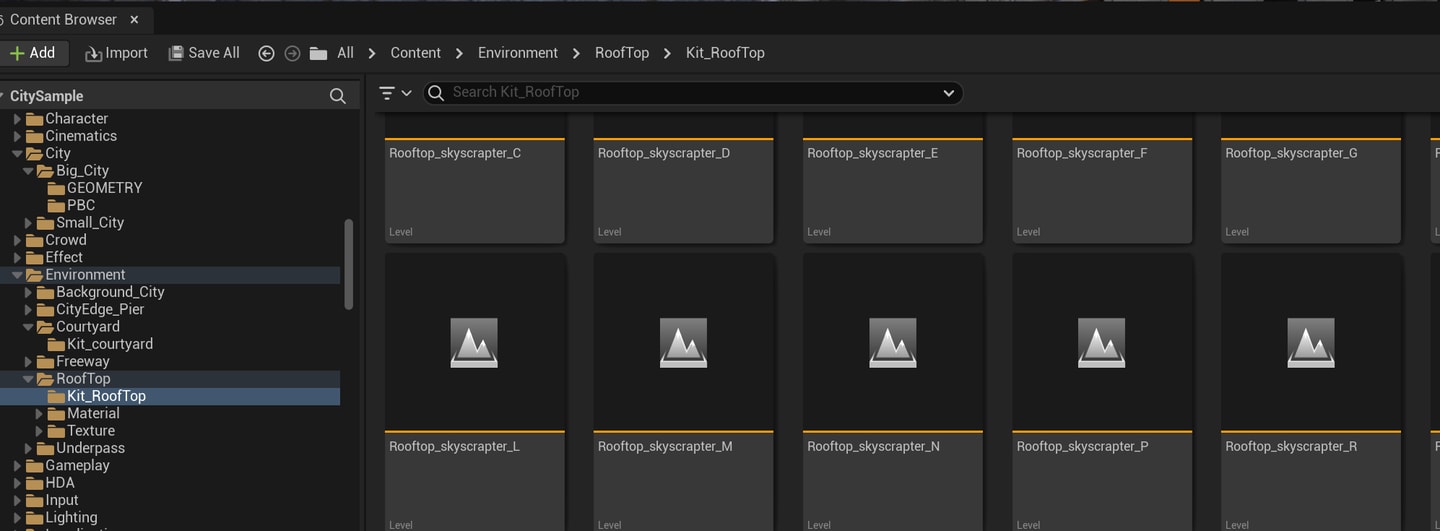

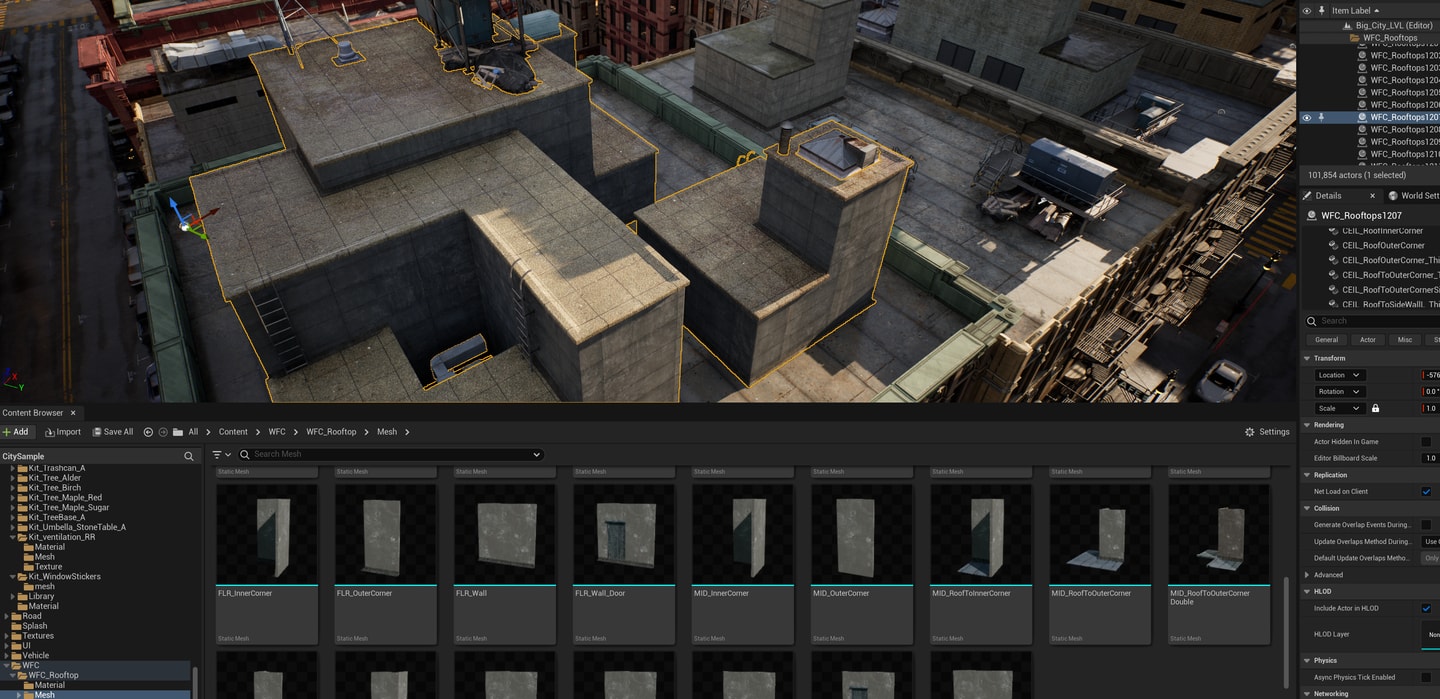

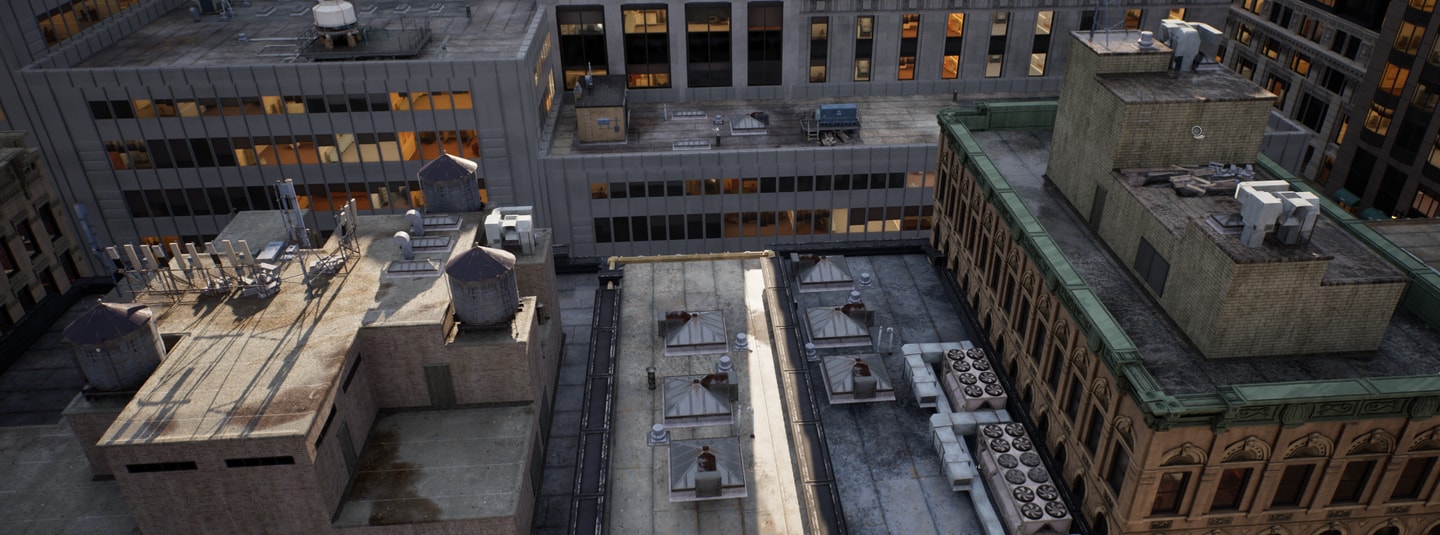

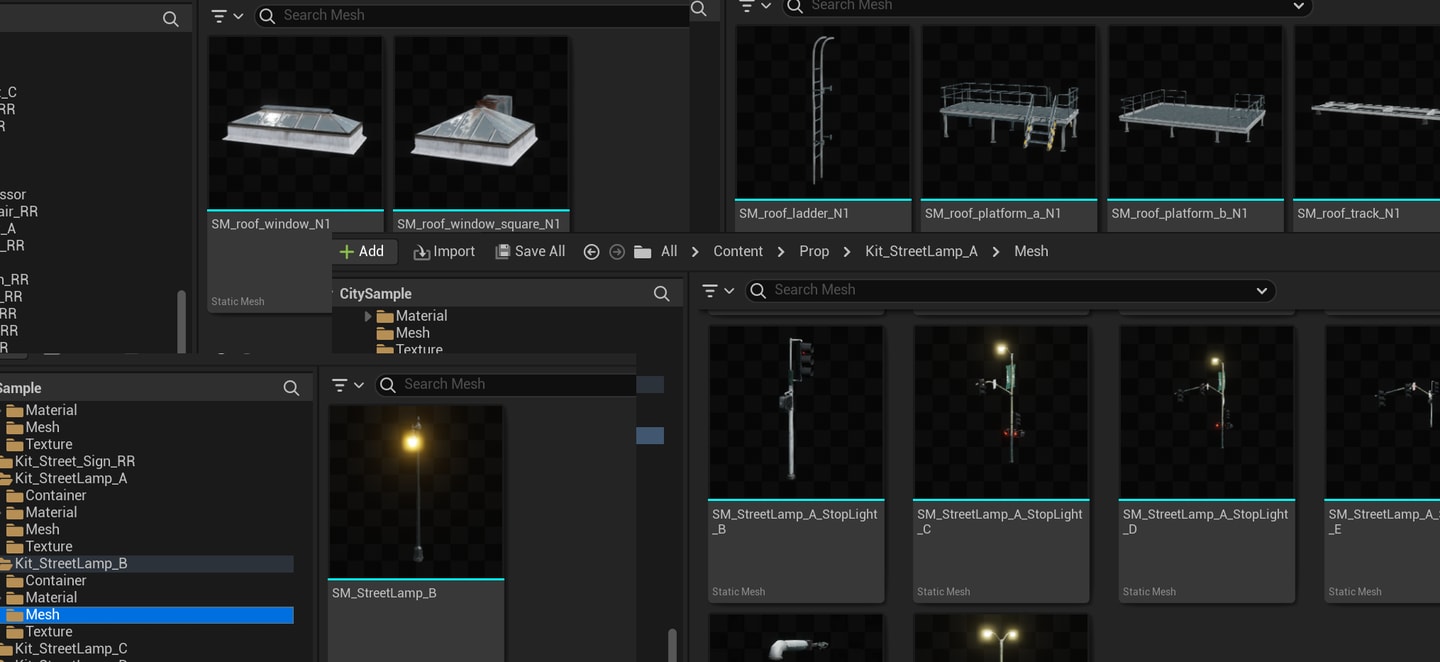

屋顶的各种prop有20几种和路灯有5个款式，还有路灯的banner。屋顶的prop被组装成各种packed level actor，文件夹中显示有288个.另外还有一种用波函数坍塌（WaveFunctionCollaspe）生产的屋顶，在matrix的示范中有讲解过，原理比较复杂，暂时不研究。packed level actor下的物体皆为instance，反复创建不会占用过多资源，关于level instance和packed level actor之前看过教学讲解，但现在忘光了不清楚二者有啥区别。

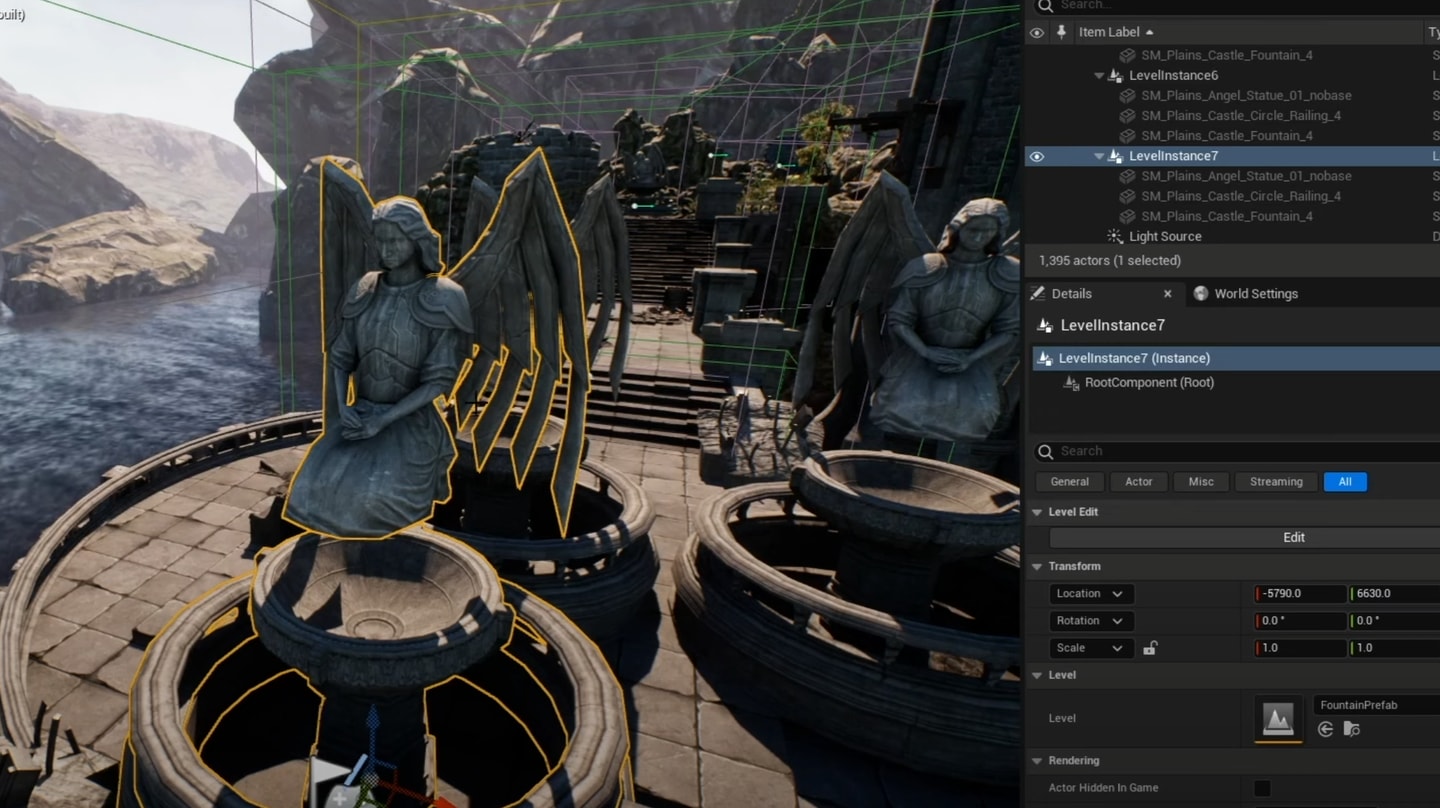

补充level instancing概念，当几个mesh被打包成为level instancing,其中任意一个mesh有transform或者材质改变都会影响其他的level instancing.下图中移动其中一个雕塑，其他两个跟着移动。

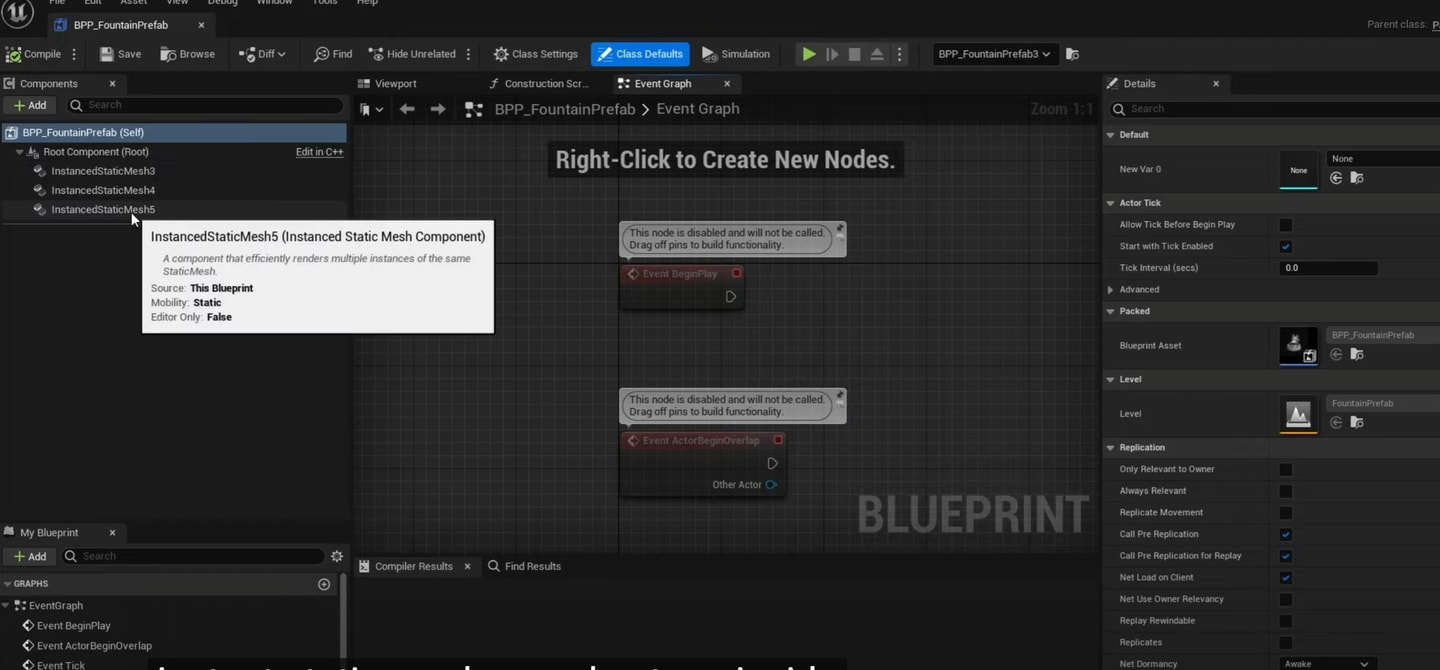

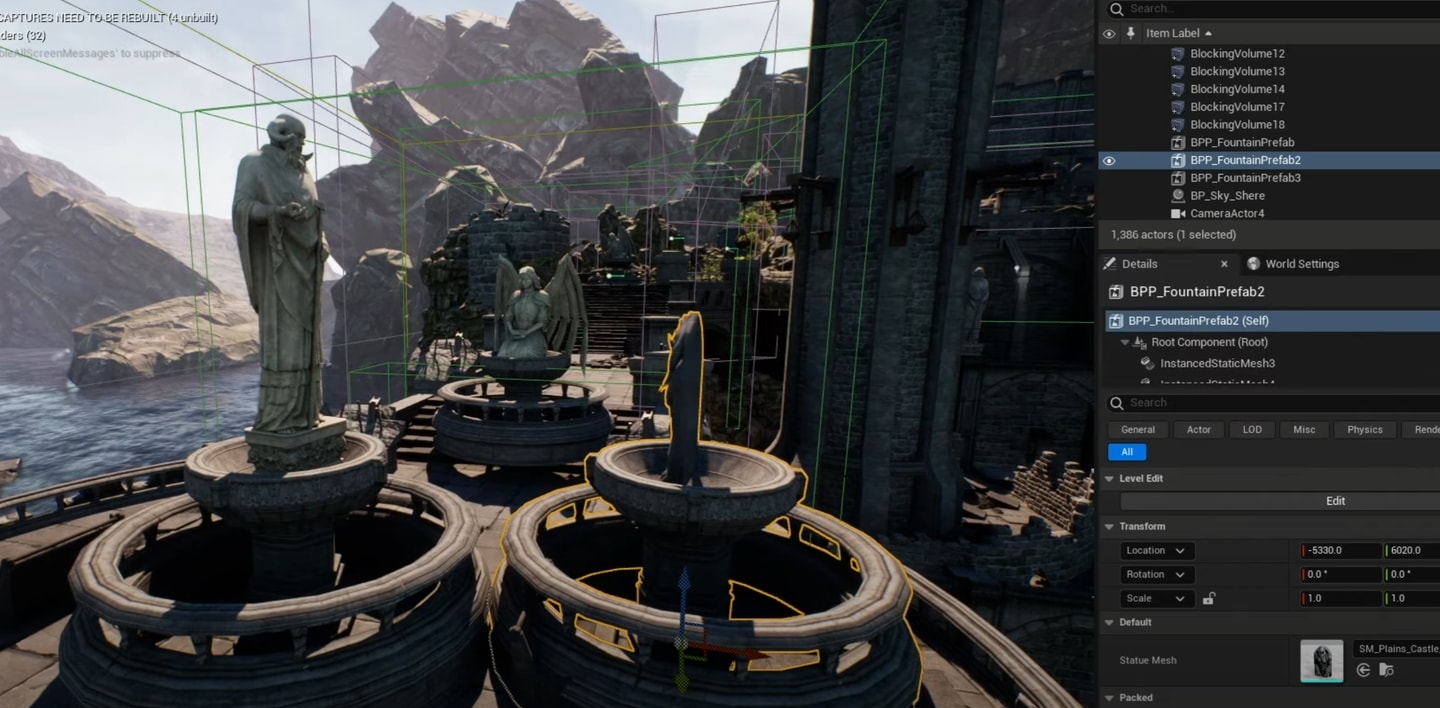

packed level actor创建后会有一个level外加一个blueprint，打开blueprint可以发现被打包创建的mesh都转化为了instance，我现在算是明白了，在ue中instanced static mesh component才是真的instance，复制物体alt拖动、duplicate并不产生instance。

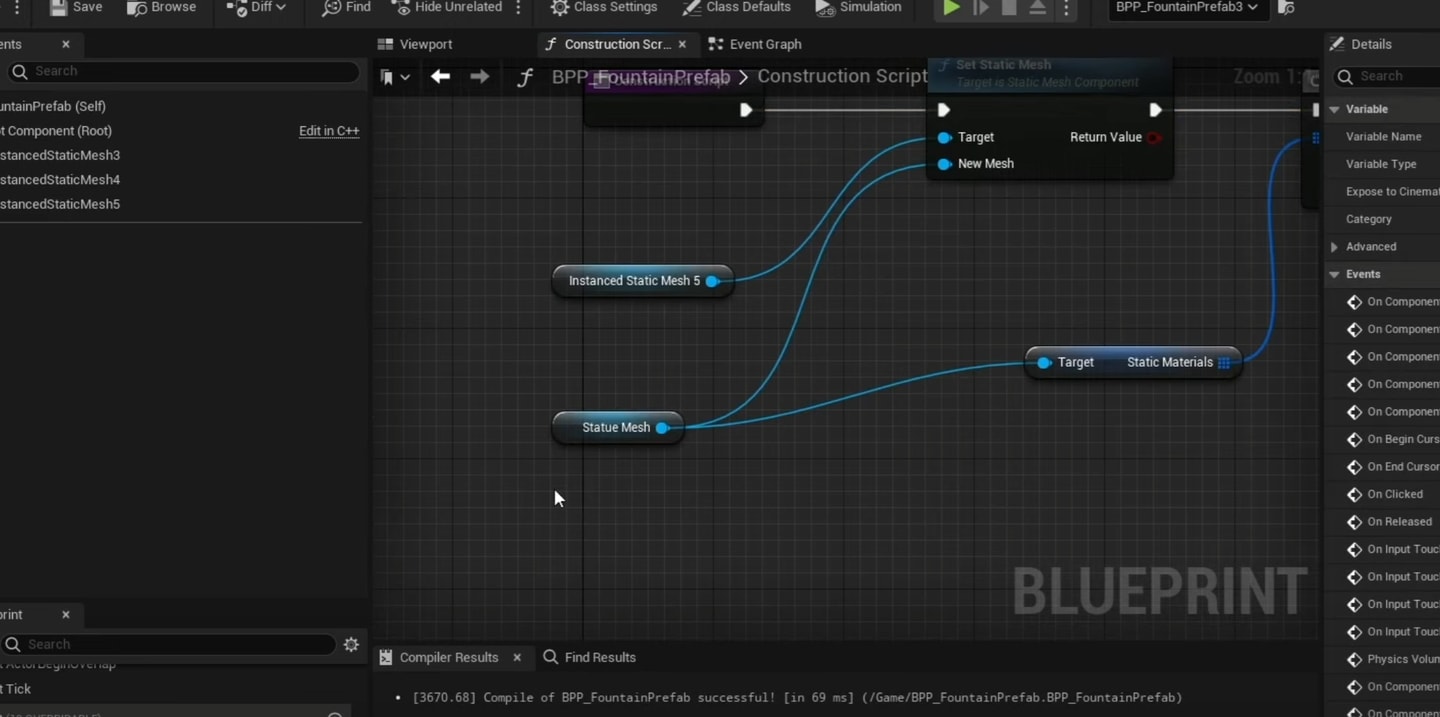

通过对blueprint编写程序可以让packed level actor多样化。

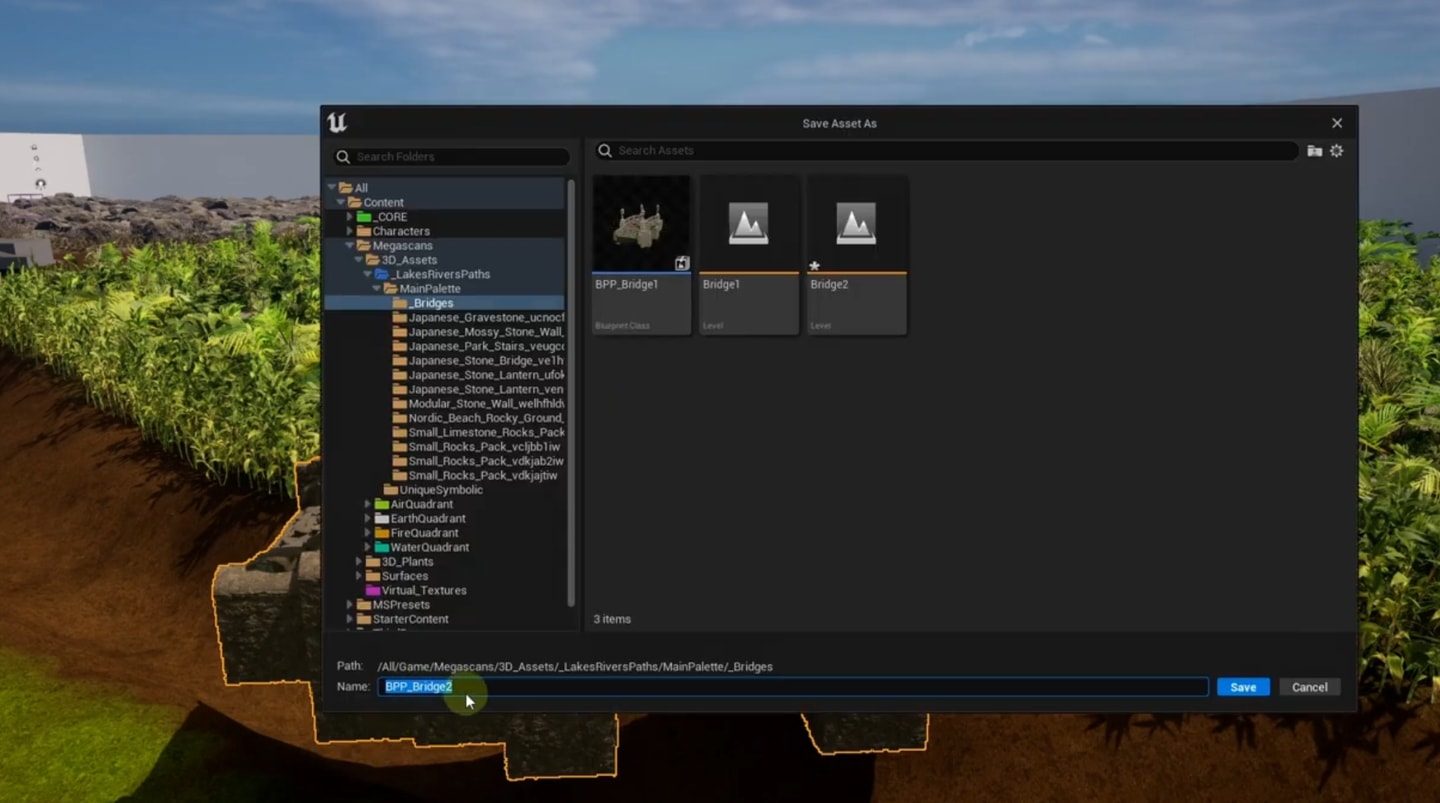

在newman brother的系列教学中，示范了把桥打包成packed level actor。对bridge1 break packed level actor，再创建bridge2，然后进入edit模式替换了桥头的灯。我不知道这样做的话，桥身组件互相之间算不算instance。

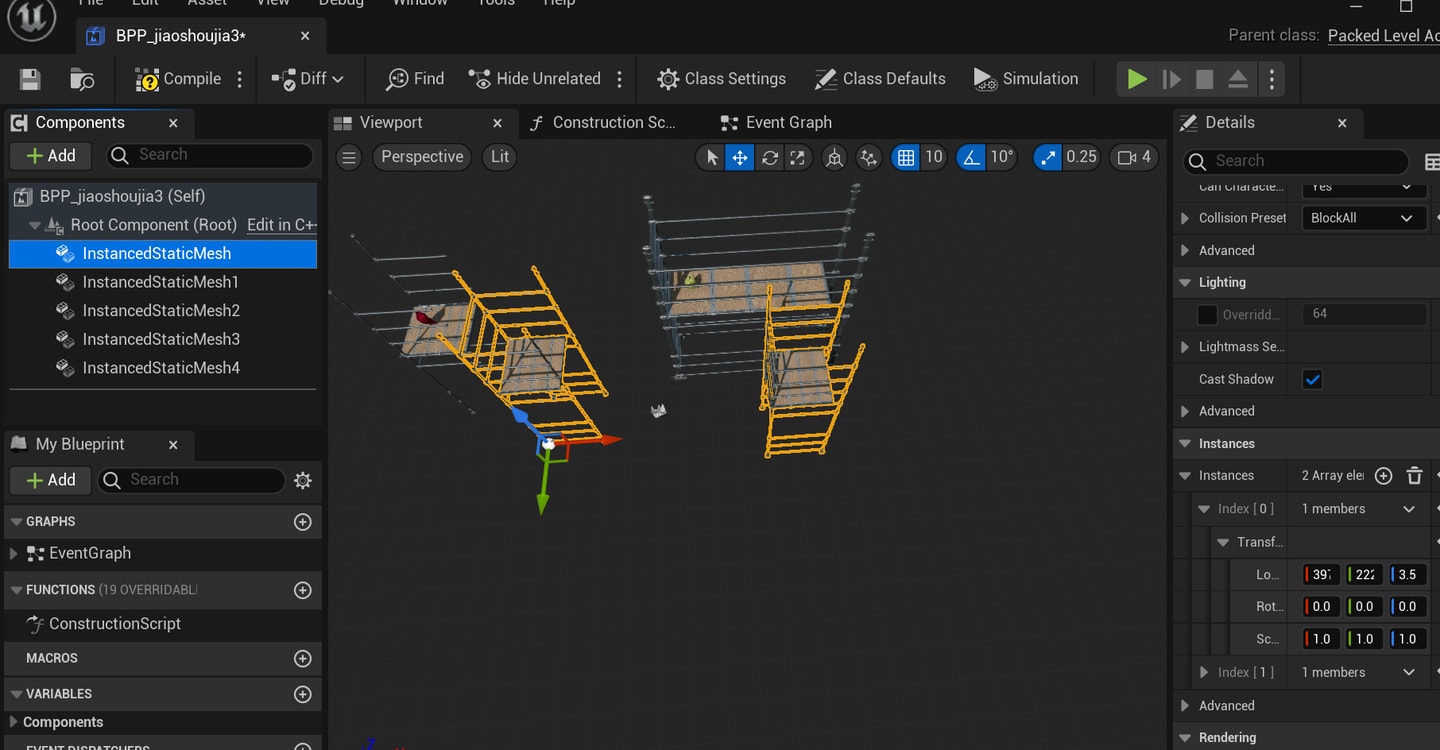

经测试可以发现当static mesh本身被编辑，几何特征、材质被改变会影响到所有的使用该mesh的packed level actor，而对blueprint中的instance static mesh component移动只会影响同一个packed level actor。因此不同的packed level actor之间使用的mesh互为instance。打包成packed level actor，如果有两个相同的static mesh会自动编队为一个instance static mesh component，在右侧details面板的instances中创建两个instance。packed level actor看起来什么都好，但至少在matrix这样的项目中，在blueprint中编辑这些instance十分卡，理想状态是在blender中搞好这些mesh组合的小场景导入，不过经实验发现这么搞分批次的同一物体是不同的static mesh，那么想要搞各种packed level actor小场景就是在场景模式中找块空地组装好形态以后再打包，但是ue中编辑选择物体很不方便，这可能需要些什么插件来解决。

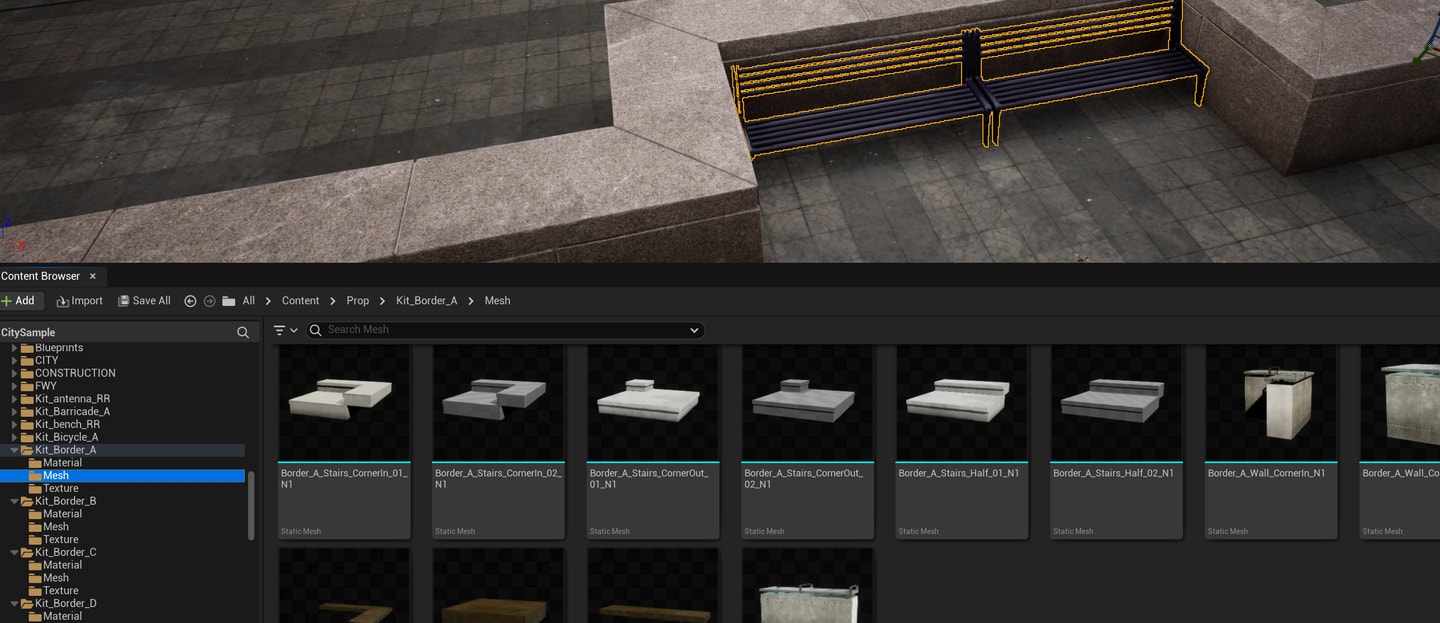

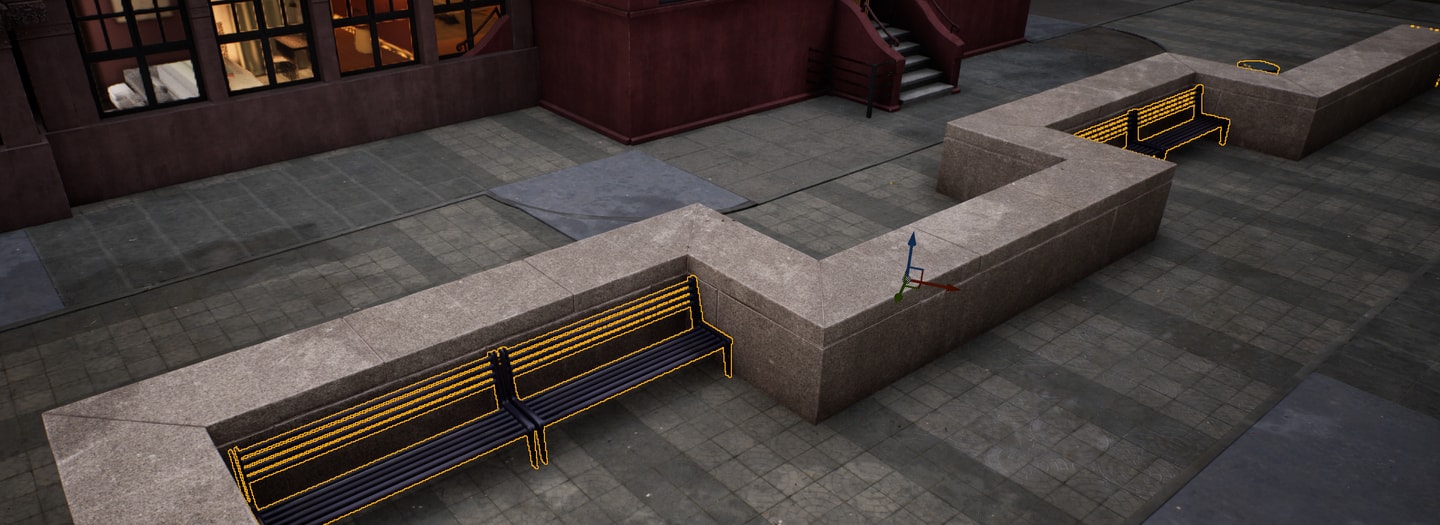

这种用于公园的类似墙体的prop被称为border，有abcd四个集合，它们被组装成packed level actor。
prop这块扯得有点远了，我发现问题在于应用场景，我把范围扩大到了公园、屋顶、建筑外立面等等。现在回到大马路所要用到的prop，窨井盖5-8、邮筒2-3、路牌10、人行道护栏8-10、树木8-10、草和花15-20、路灯5-8、人行道8-15、绿化带底座5-8、车位标线、电线杆5-8、自行车3-5、电动车3-5.
其中绿化带怎么设计的再参考些实景照片。
使用PRG技术路线接下来需要解决的技术问题：

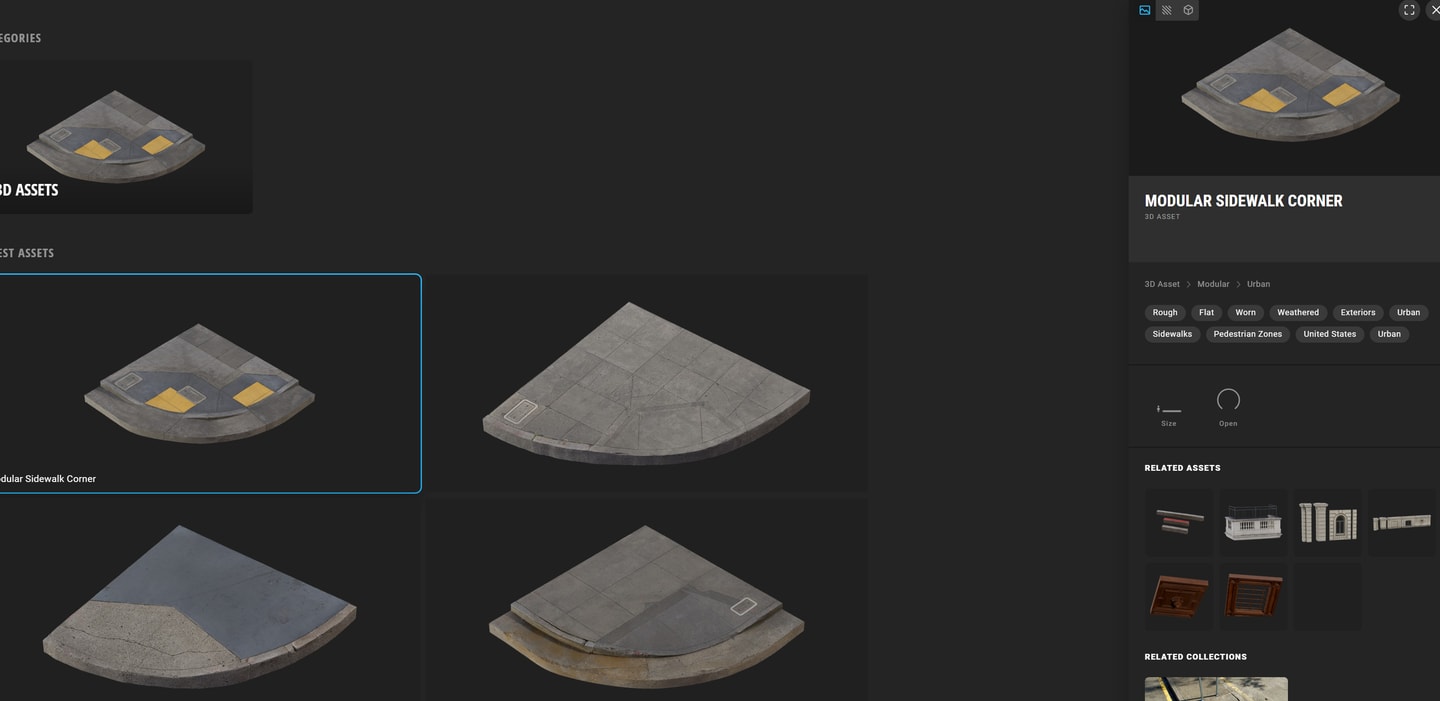

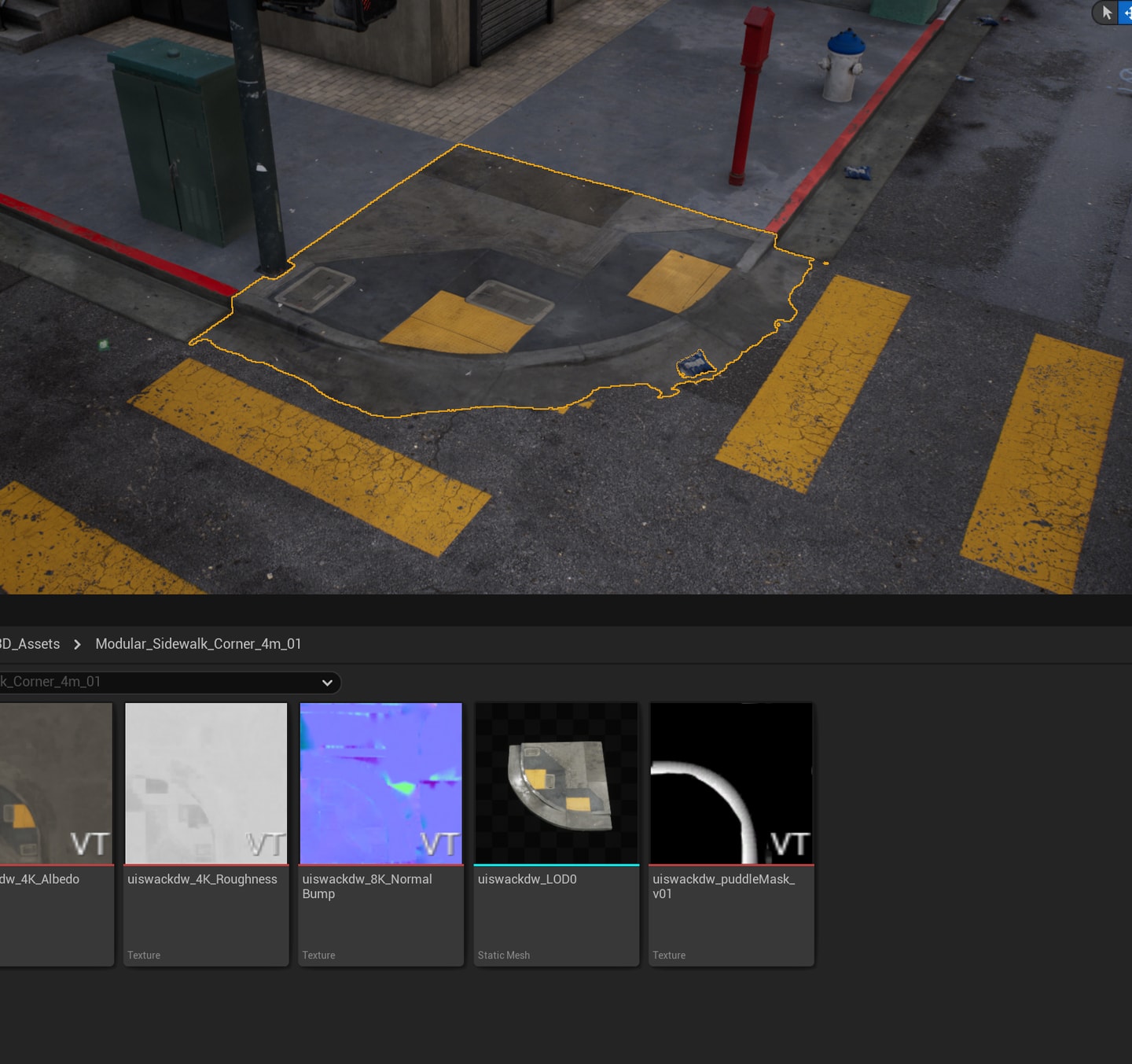

如何利用这种sidewalk corner mesh配合砖花的材质做自己的sidewalk corner？

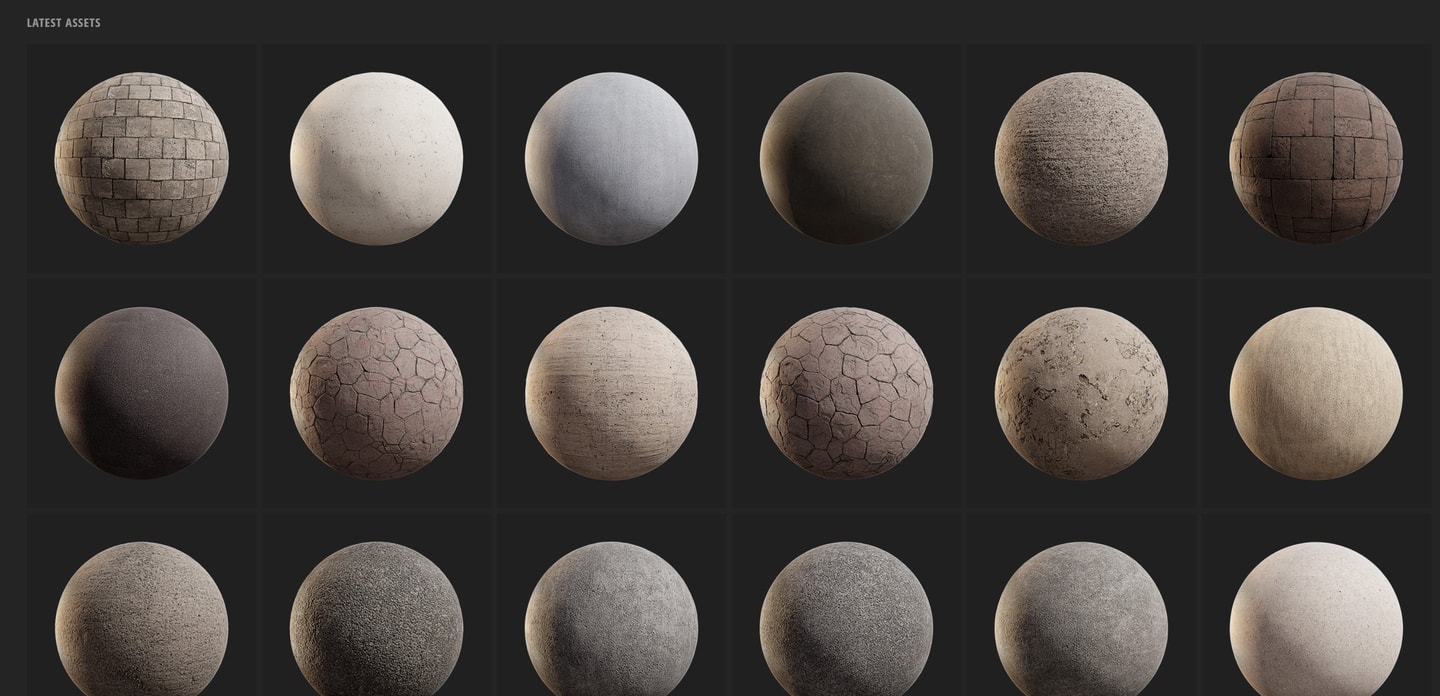

如何利用quixel的材质去做砖花？
大的建筑群比如学校、小区会割开人行道，所以要有类似intersection的mesh在某些segment上插入替换。

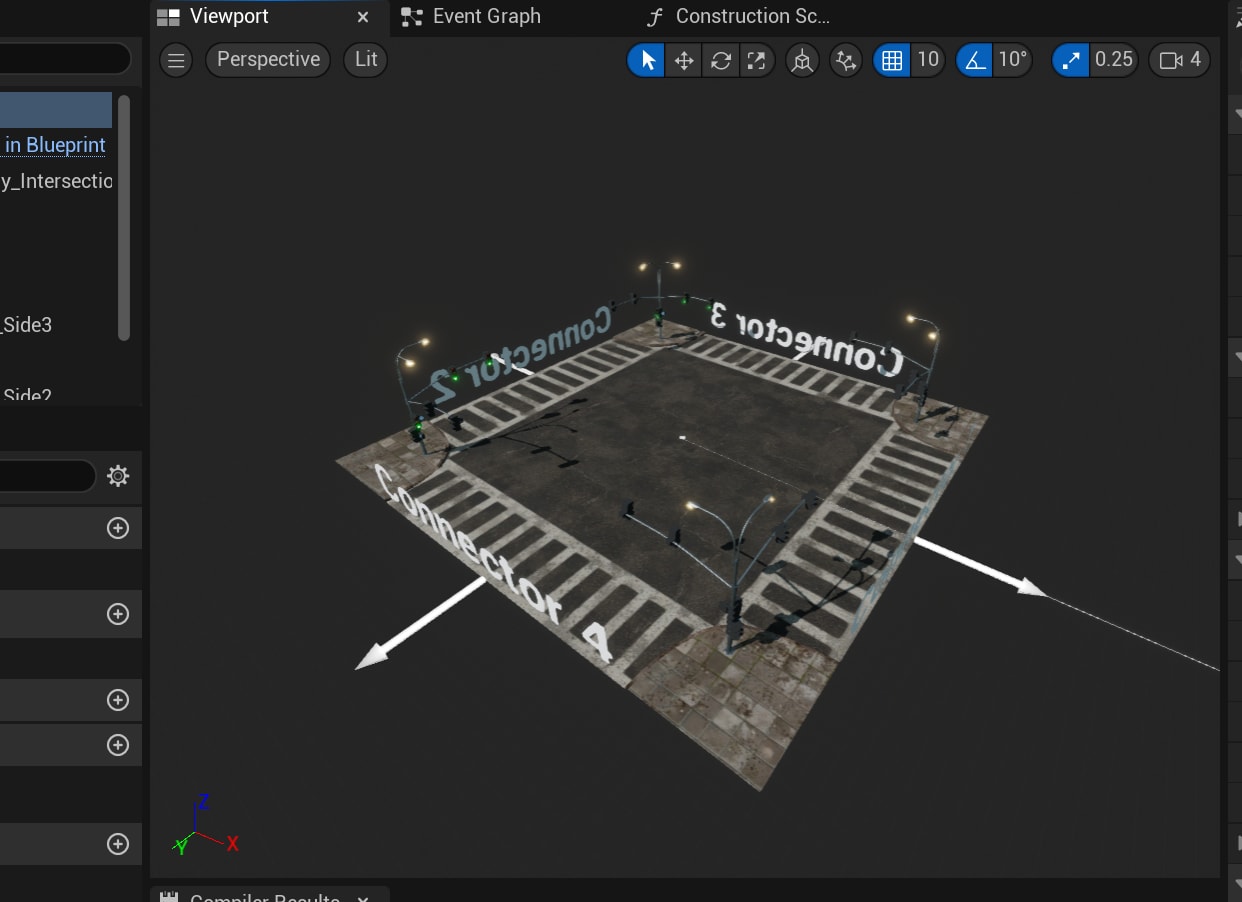

做自己的intersection mesh，这里涉及到如何调整connector的位置、大小，当然还有sidewalk mesh，解决这个就等于道路这块加上人行道一起搞，尺寸上得计算好。

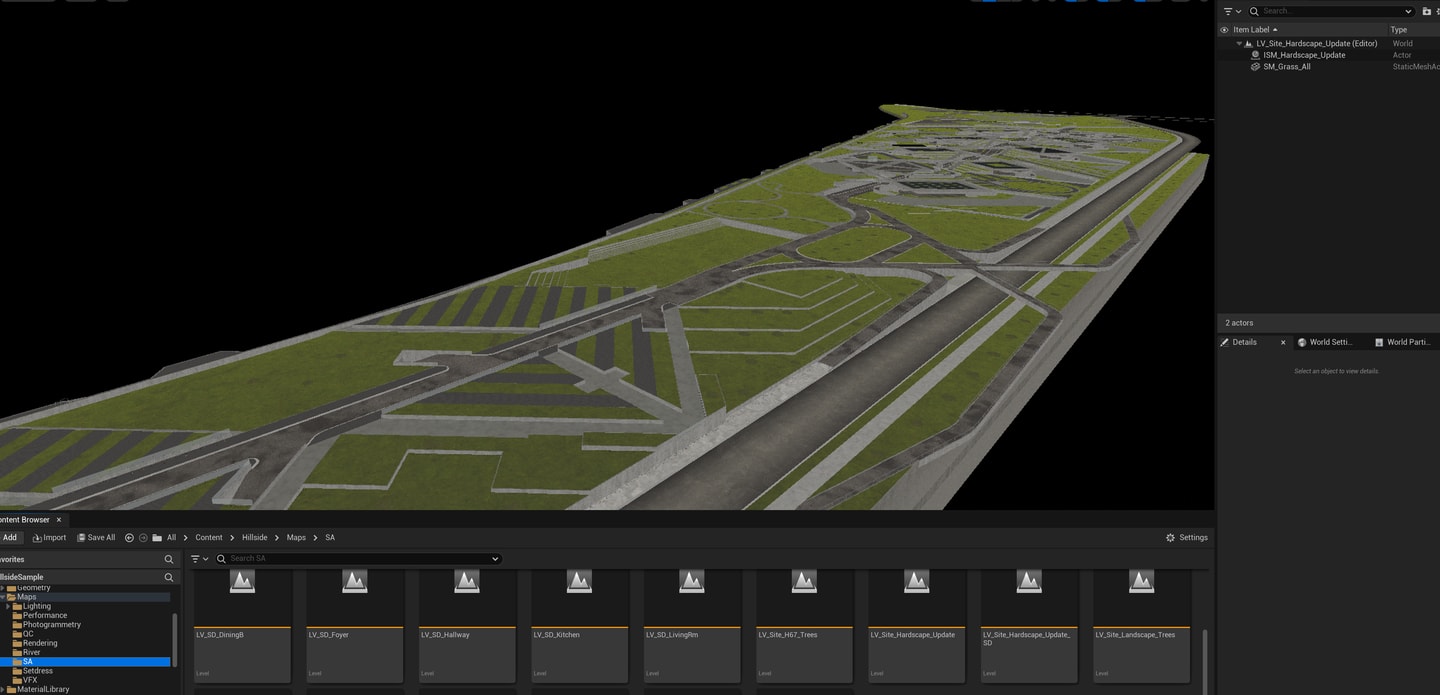

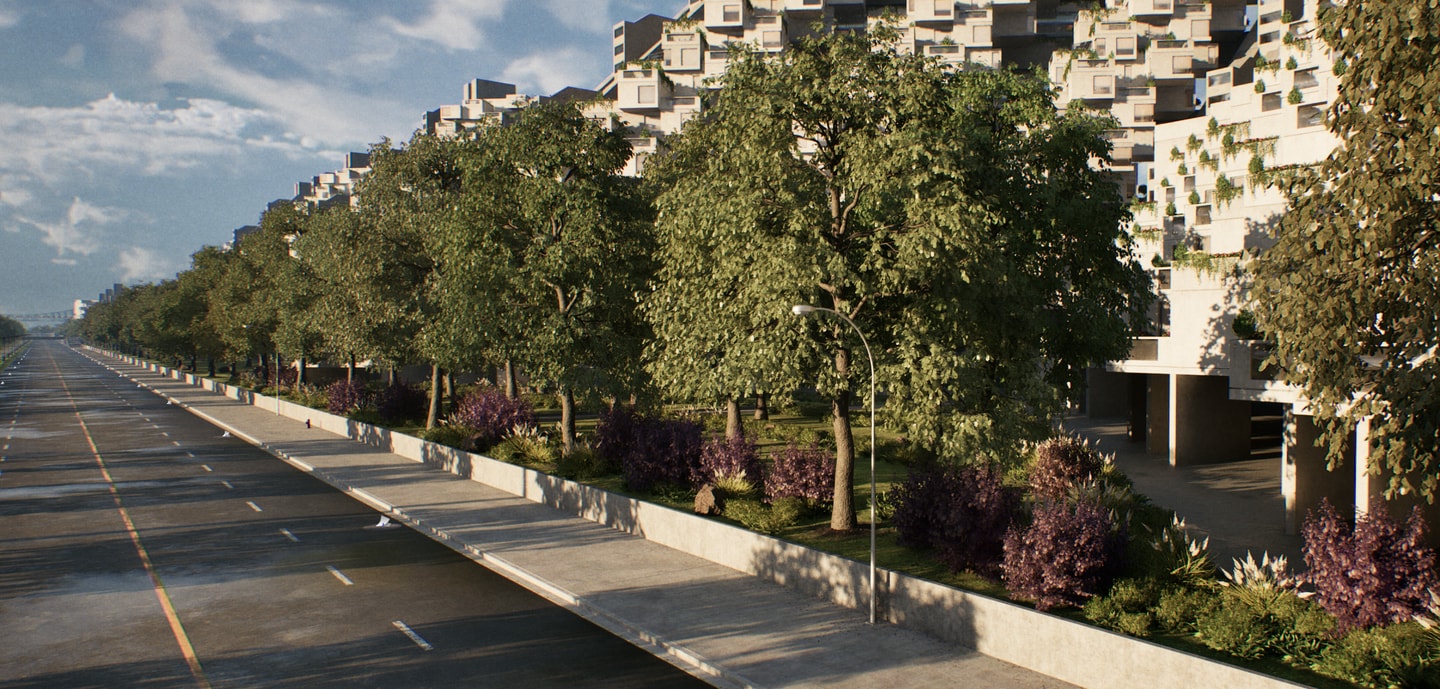

这两天着凉病了，状态很不好，没心思马上推进道路技术细节的探索，一直摆弄python的贴吧爬虫。今天下载了ue官方的hillside示例，又给出了一种道路的技术路线思路。下面这个乍看很像sketchup做的景观模型，材质和模型都很简单，高度概括，思路清晰。

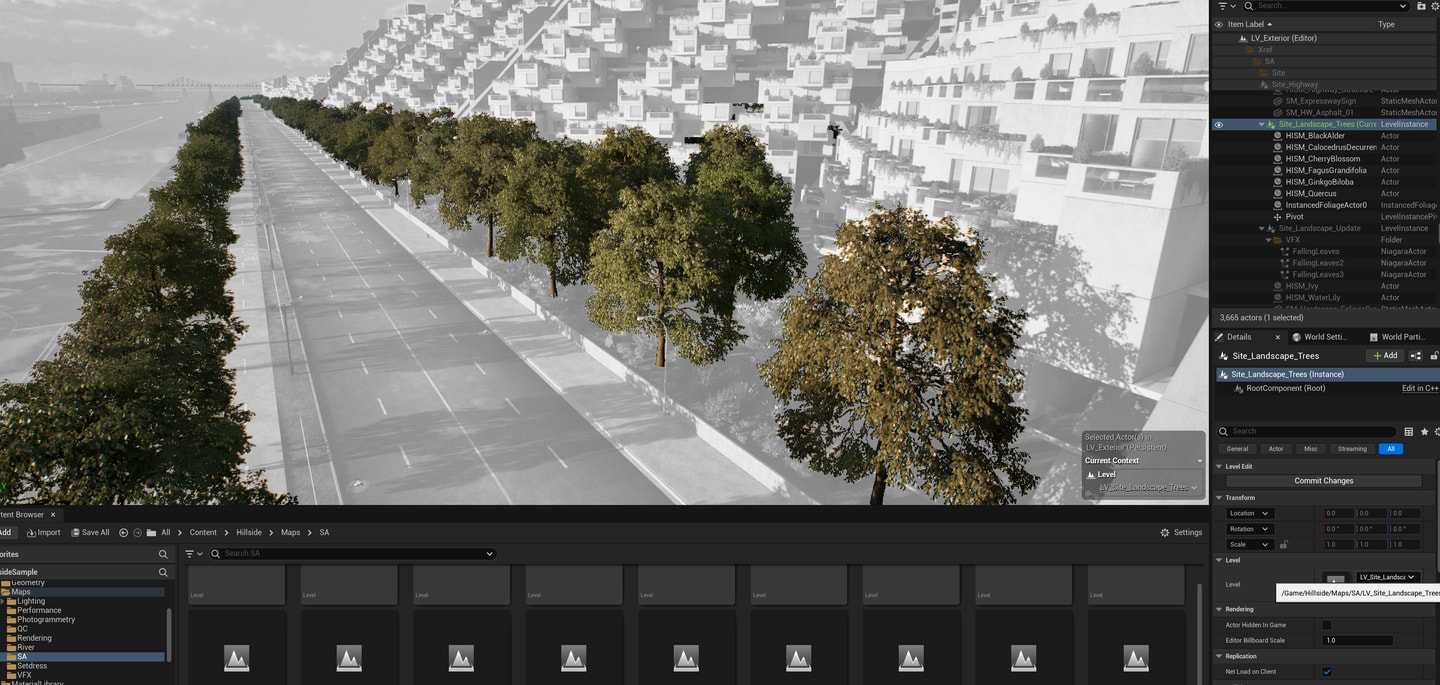

在一个大概只有法线贴图的草地上用foliage画树木和花草。

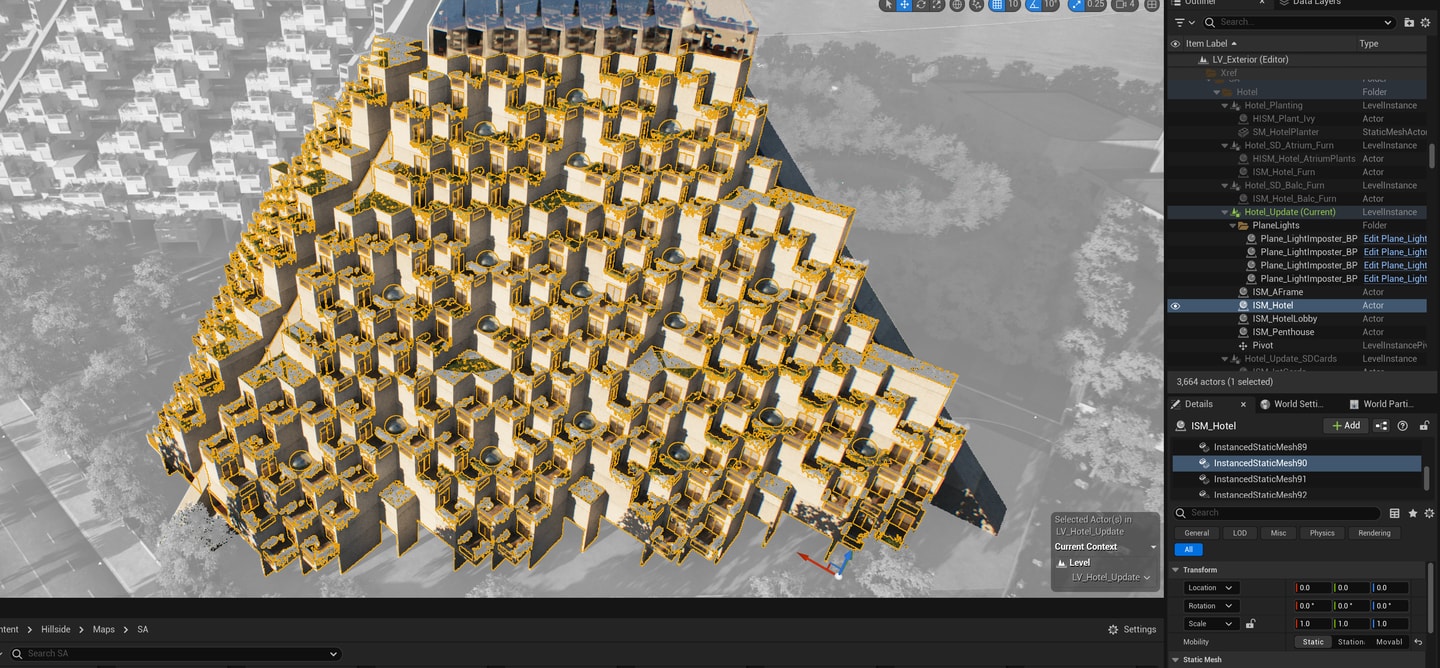

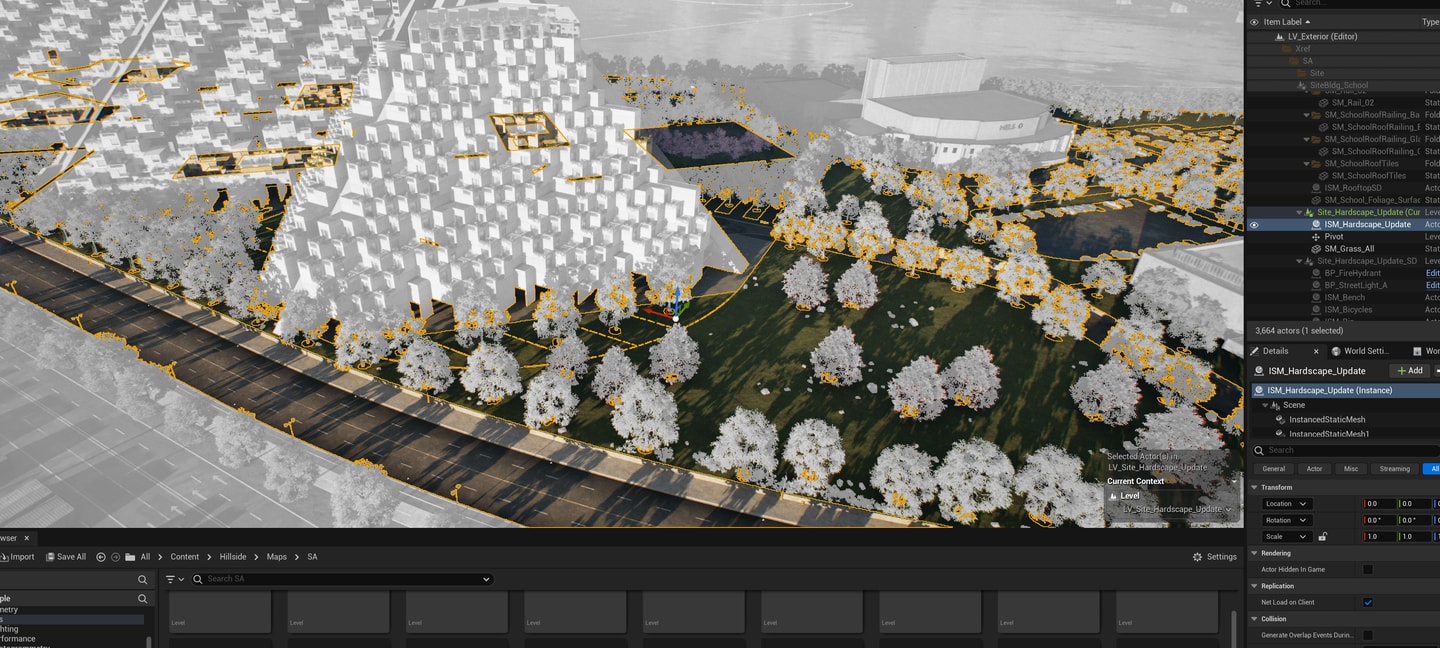

场景的核心是这个金字塔结构的建筑群，我看了其中一个单体由100多个instance static mesh component组成.这是如何做到的？暂且没有想法。
