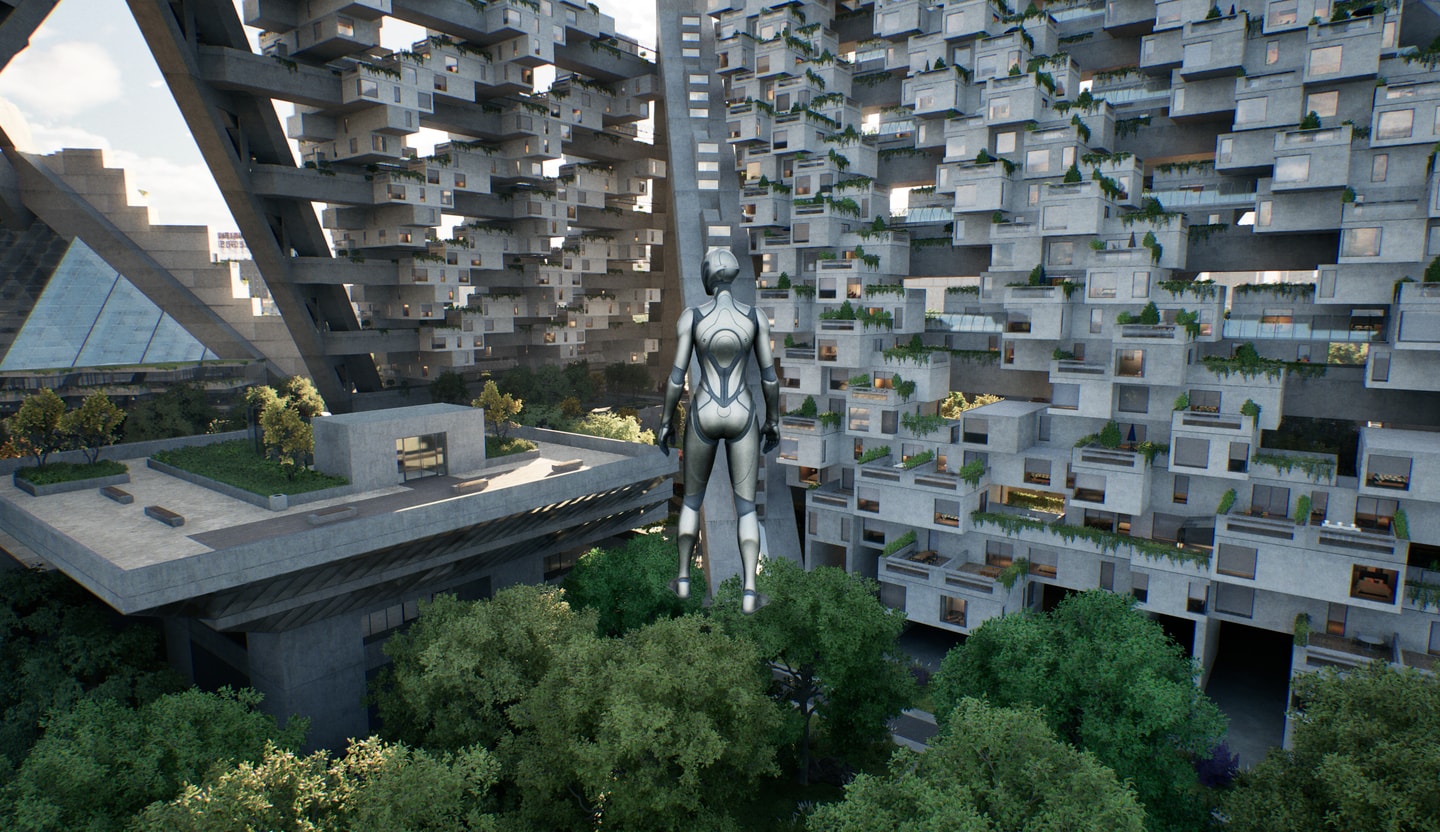

此建筑群为Moshe Safdie为1967年加拿大世博会设计，并有局部落地，下图为当今的实拍照片。Epic Game团队联合建筑设计团队通过建模对此项目做复原。

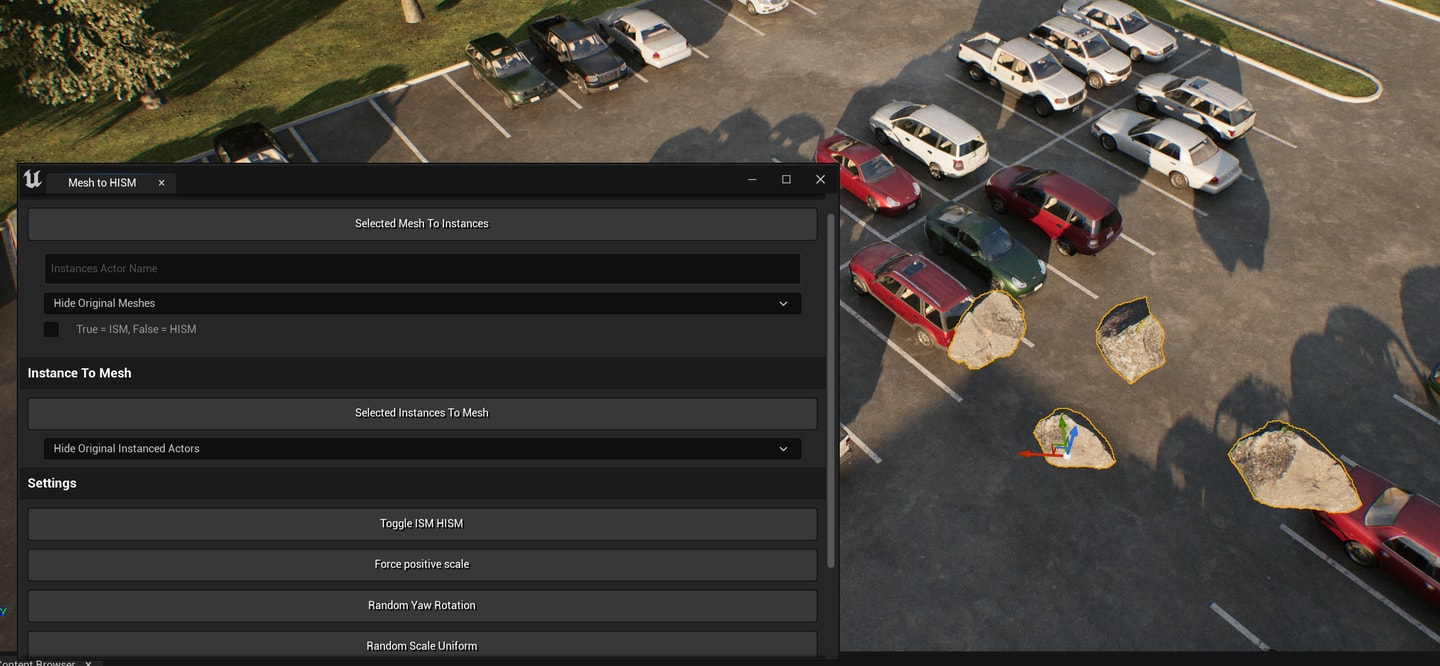

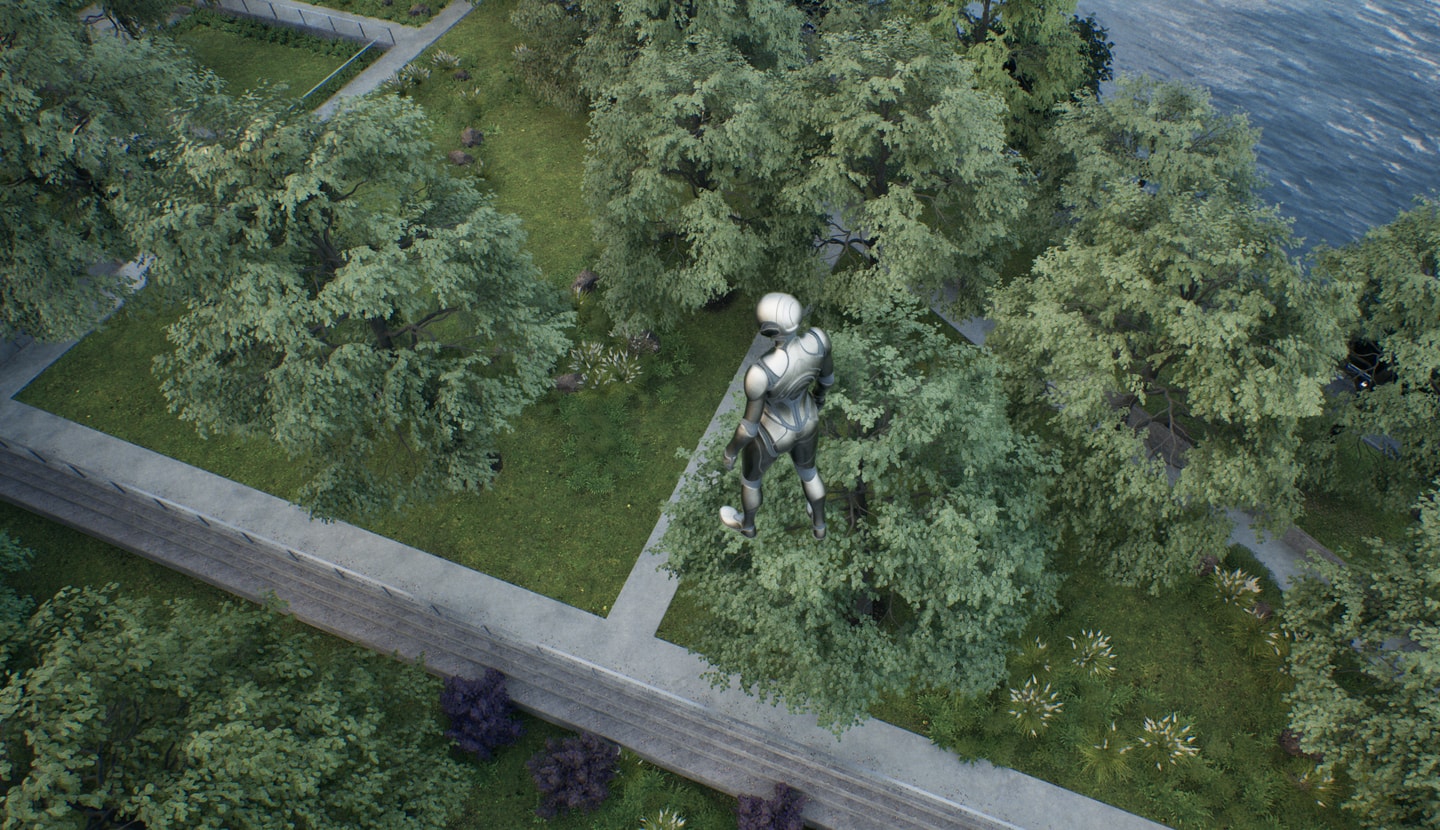

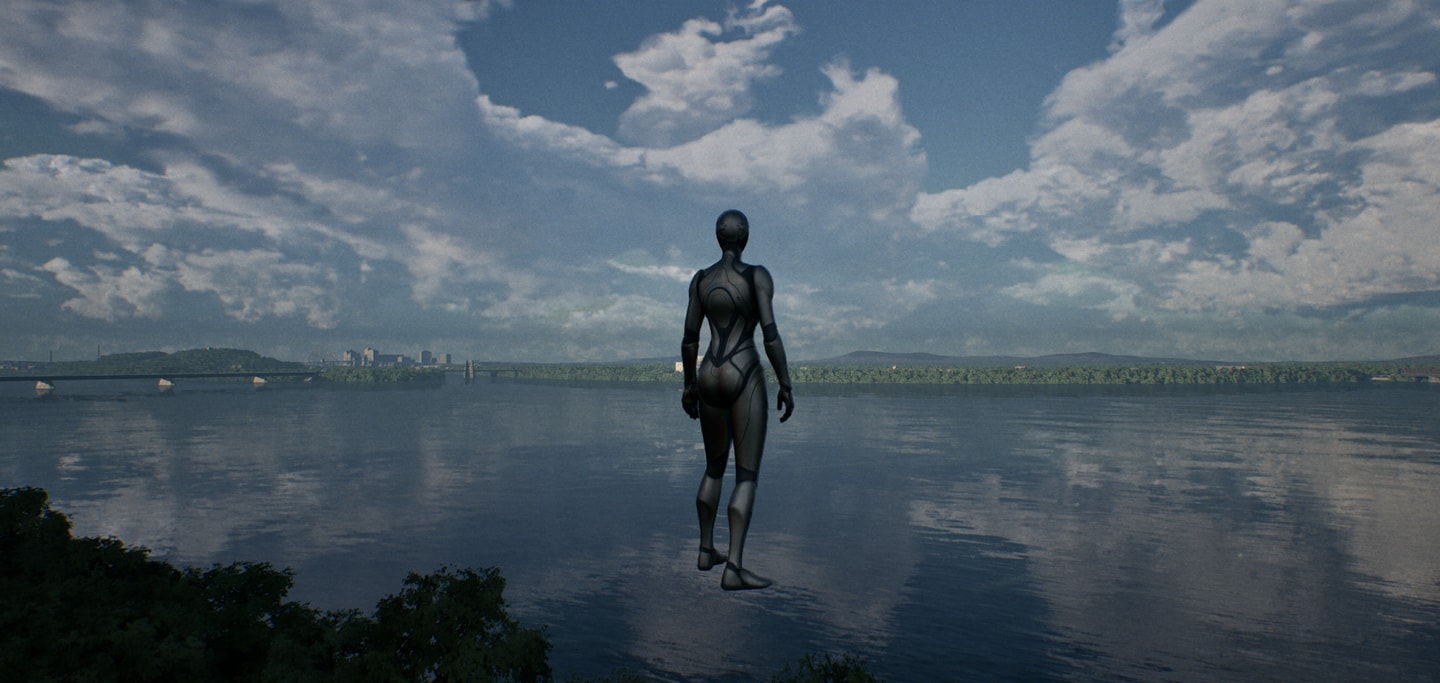

这个项目的重点放在了动画镜头、灯光布景上面。动画这块我暂时不管。布景方面，在matrix项目中只涵盖一些道具模型，比如路障、垃圾、路灯、垃圾桶、座椅、广告牌，但是缺少绿化景观设计，我不知道这是不是和性能有关系？在matrix中建筑群以一个个街区规则排布，基本上是建筑整个环绕人行道内侧围成一圈，建筑的放置是用houdini程序化生成的，所有的建筑都包含几何细节以及高清贴图，程序化的实例化差异。而在hillside，细节是由手工完成的独立建筑体现的，周围的背景建筑都没有细节，通过穿插绿化、水体来掩饰（下图2远方看上去有些建筑都是白模，但绿化、树木是instance static mesh component所以看上去很逼真）。matrix中的建筑基本都是盒子房，而hillside做了一个一眼望去无法拆解的金字塔形建筑，显然它在几何上还是有规律的可以模块化，问题是做好模型以后如何让ue识别各个模块？团队开发了一个mesh to hism的组件似乎可以将选中的物体转化为实例，还能随机增加大小、旋转，这就很有意思了，我想看看能否利用这个组件。（所有的物体似乎都没有设置collision所以添加third person后直接掉下去了。）
经测试选中一组static mesh，对他们进行旋转、缩放随机，旋转缩放必须是在static mesh模式下（会沿着各自的pivot旋转缩放），instance模式pivot会不正常。在调节好缩放、旋转后点selected mesh to instances会转换成实例组件，这里需要进一步理解HISM和ISM的区别。有了这个组件只要注意名命范式，即可将3dsmax、blender中做好的模型导入过来一键实例化各个部件！对不规则形状建筑部件的UE实例化问题做出了根本上的解决！

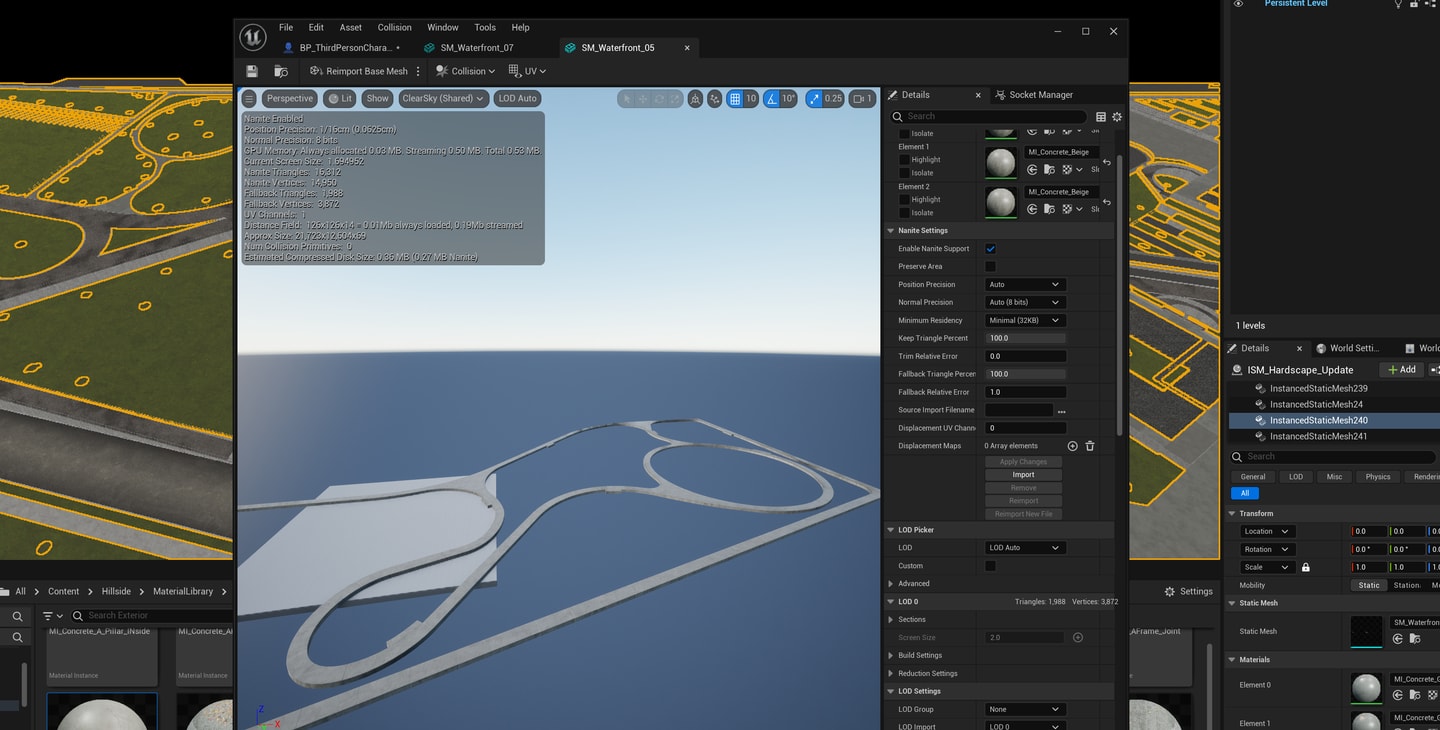

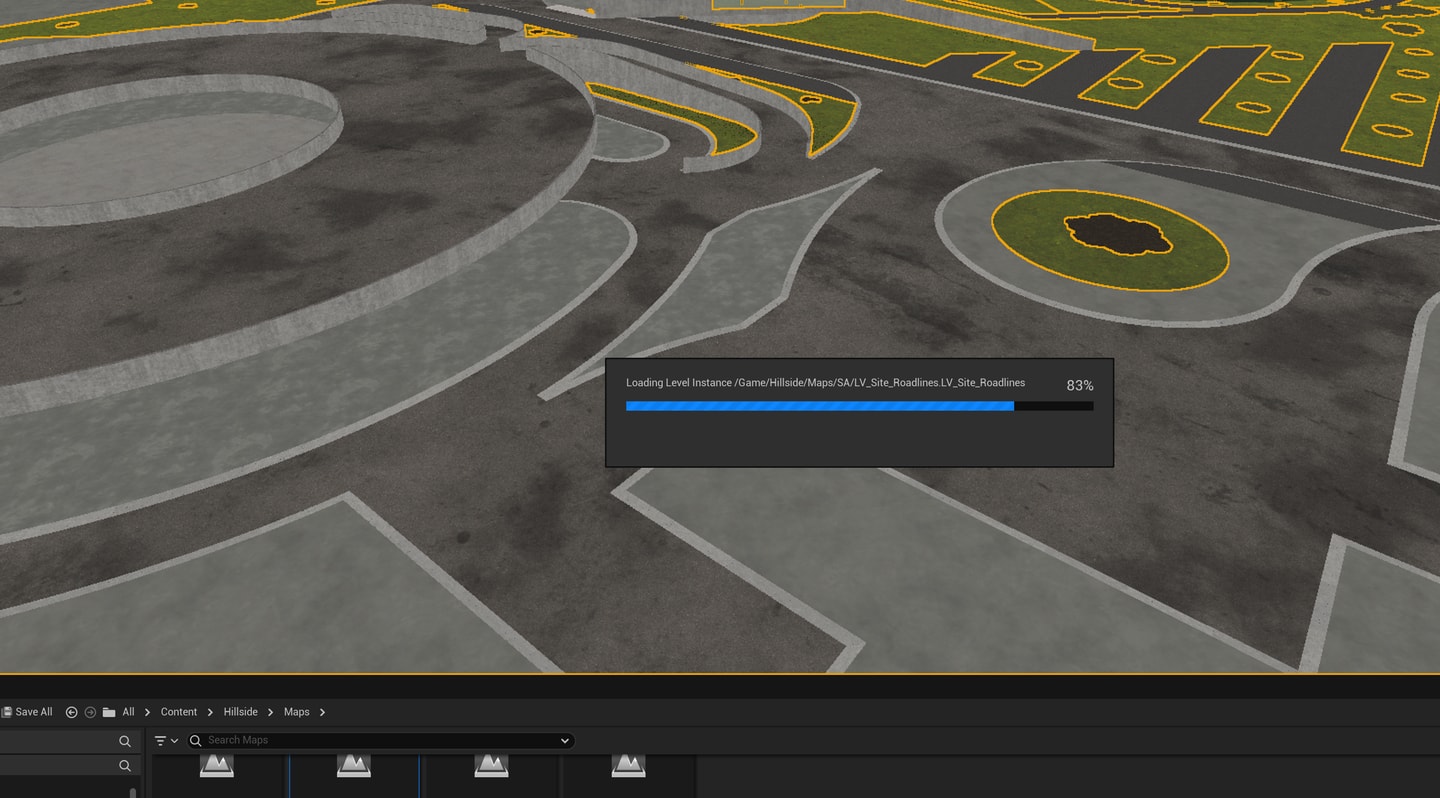

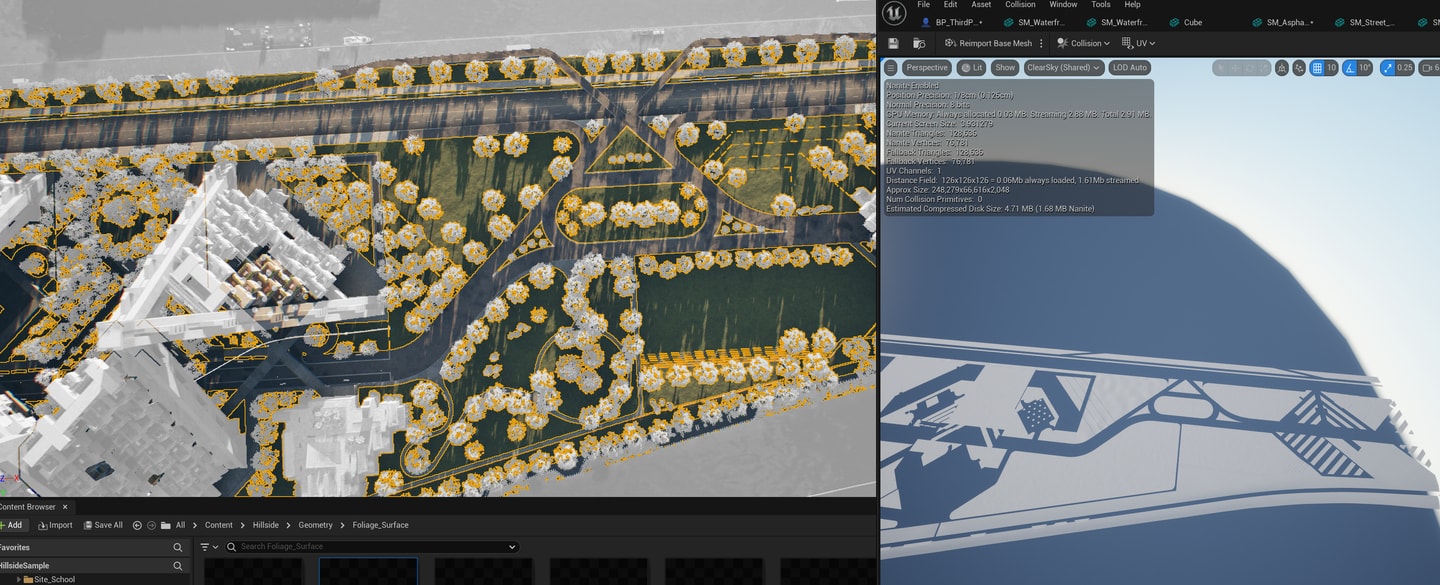

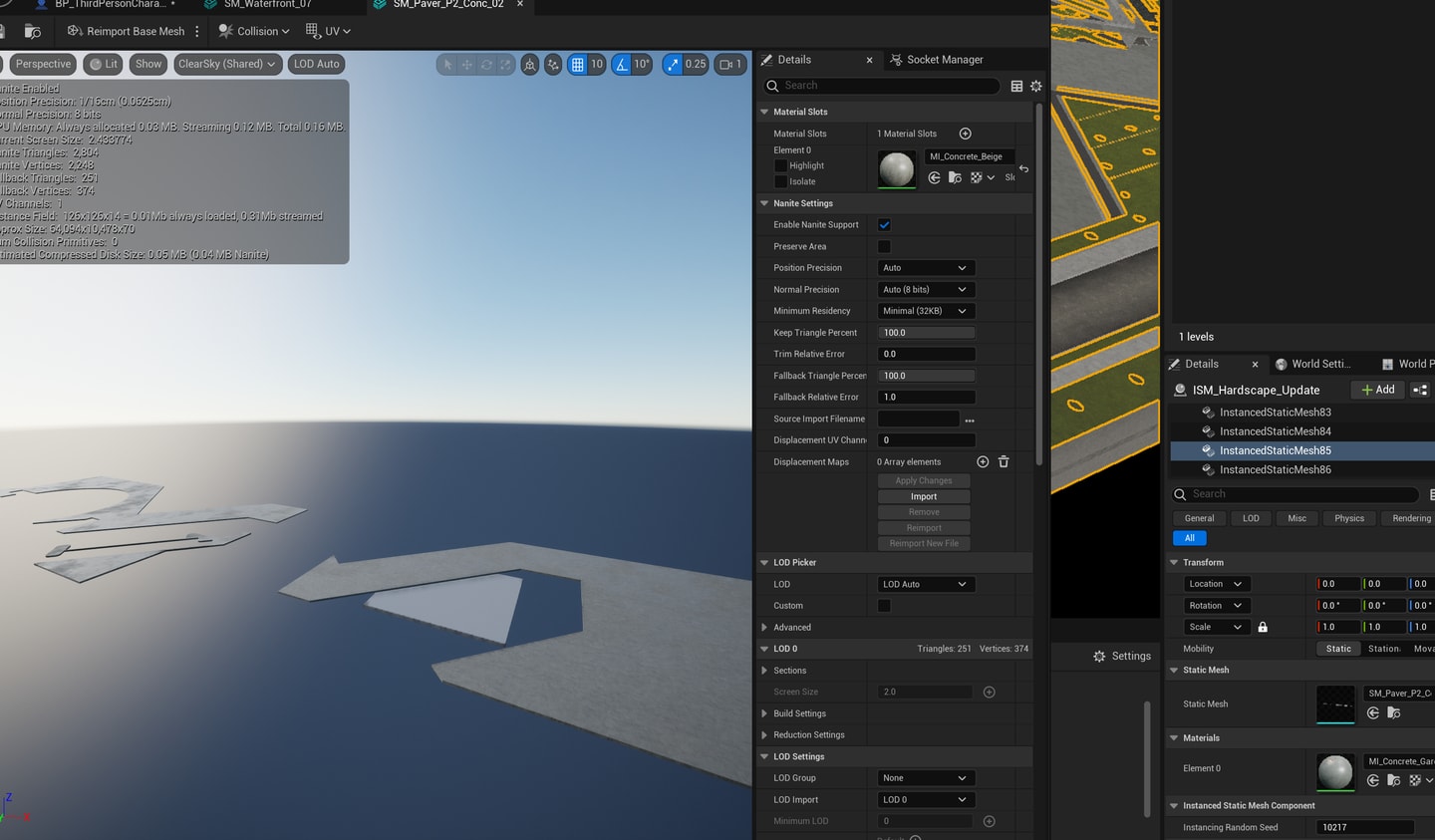

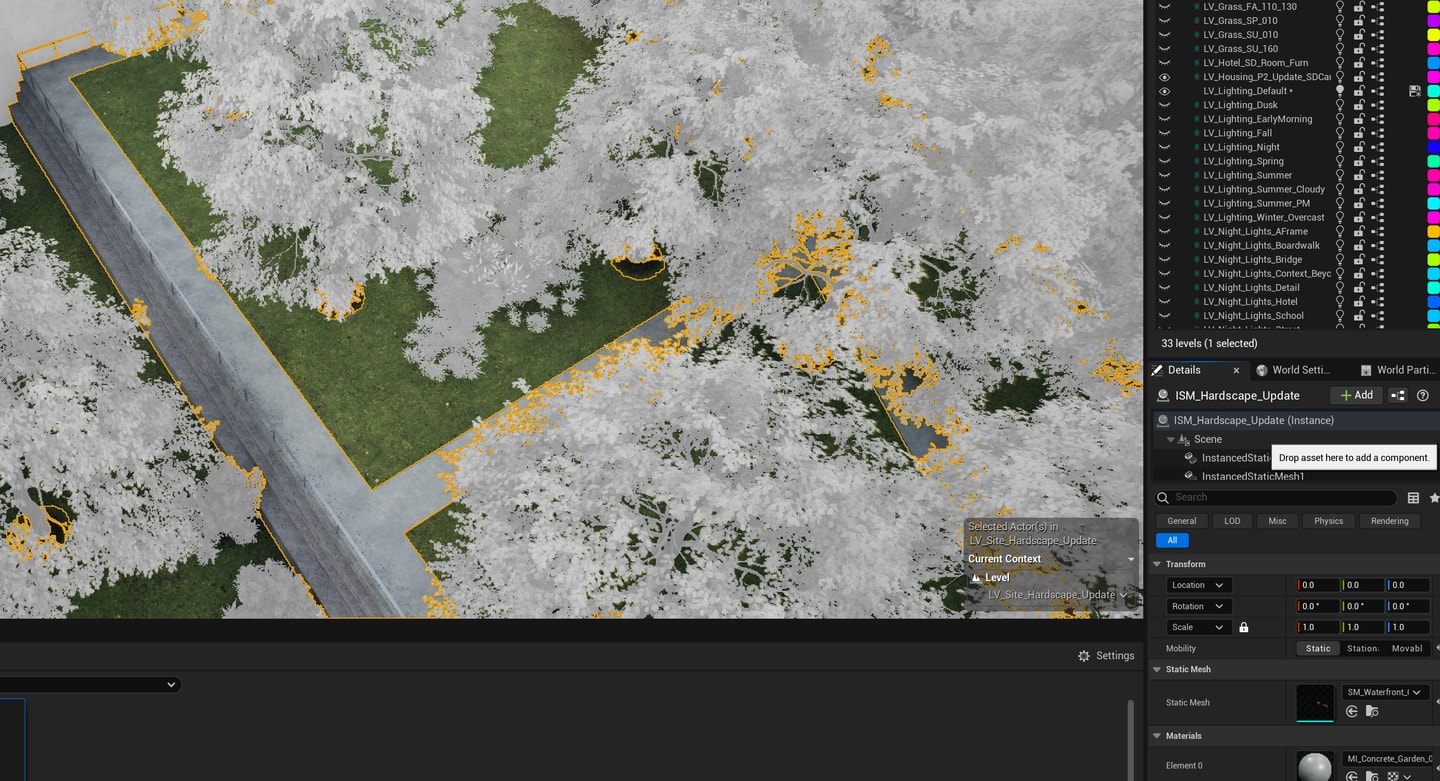

hillside项目对于小区、公园的小路设计实现是个很好的参考，可以看到主体部分的路面由一个level instance实现，整个hardscape由285个ISM组成。

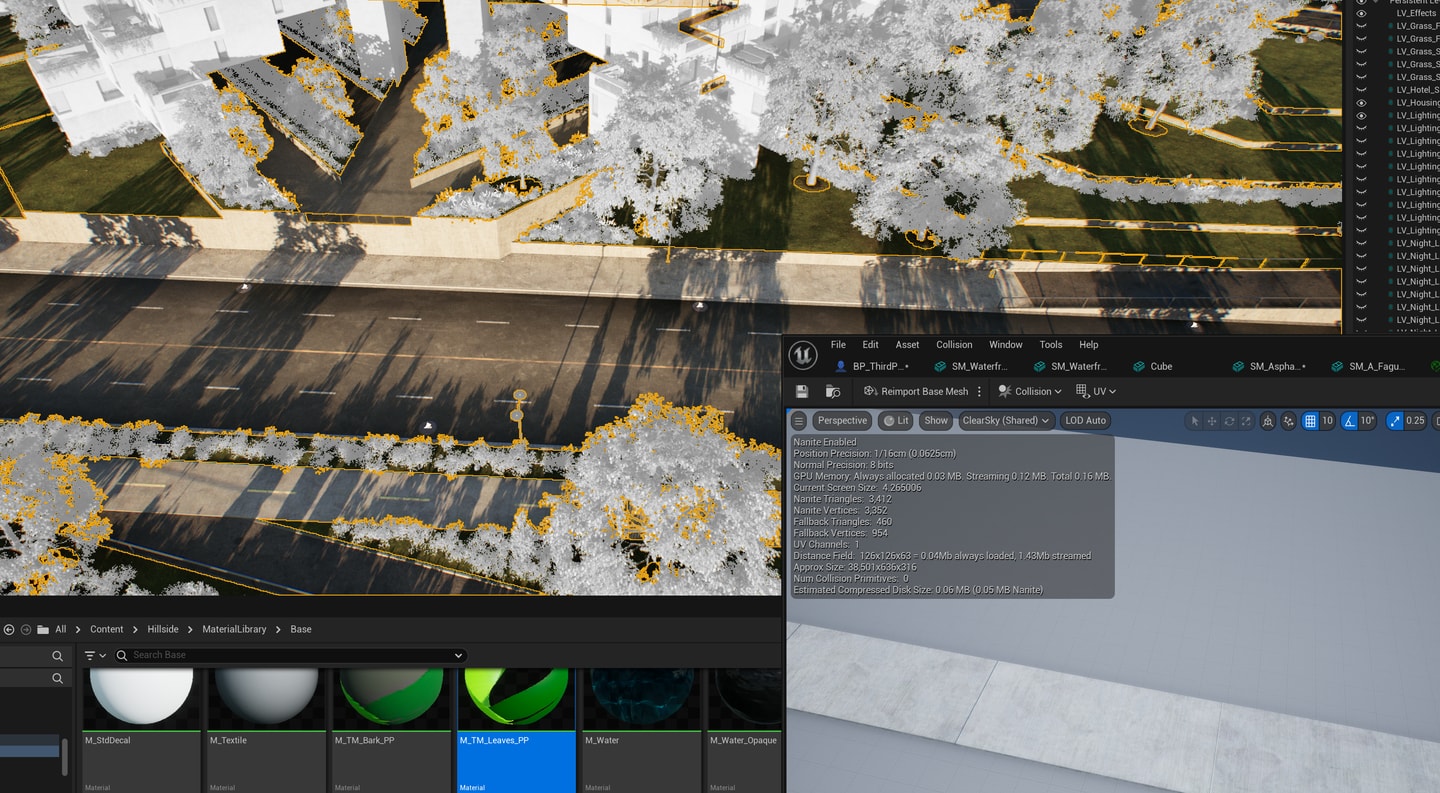

可以看到小路都使用了beige色水泥地材质实例。从这些mesh来看和淘宝买的sketchup、3dsmax小区、景观的设计很像，都是大的不规则块面，不考虑程序化生成、拼接。第一阶段我先利用这些现成的做小区、景观，之后要设法达到用ai生成设计图，再快速建模实现这些设计。

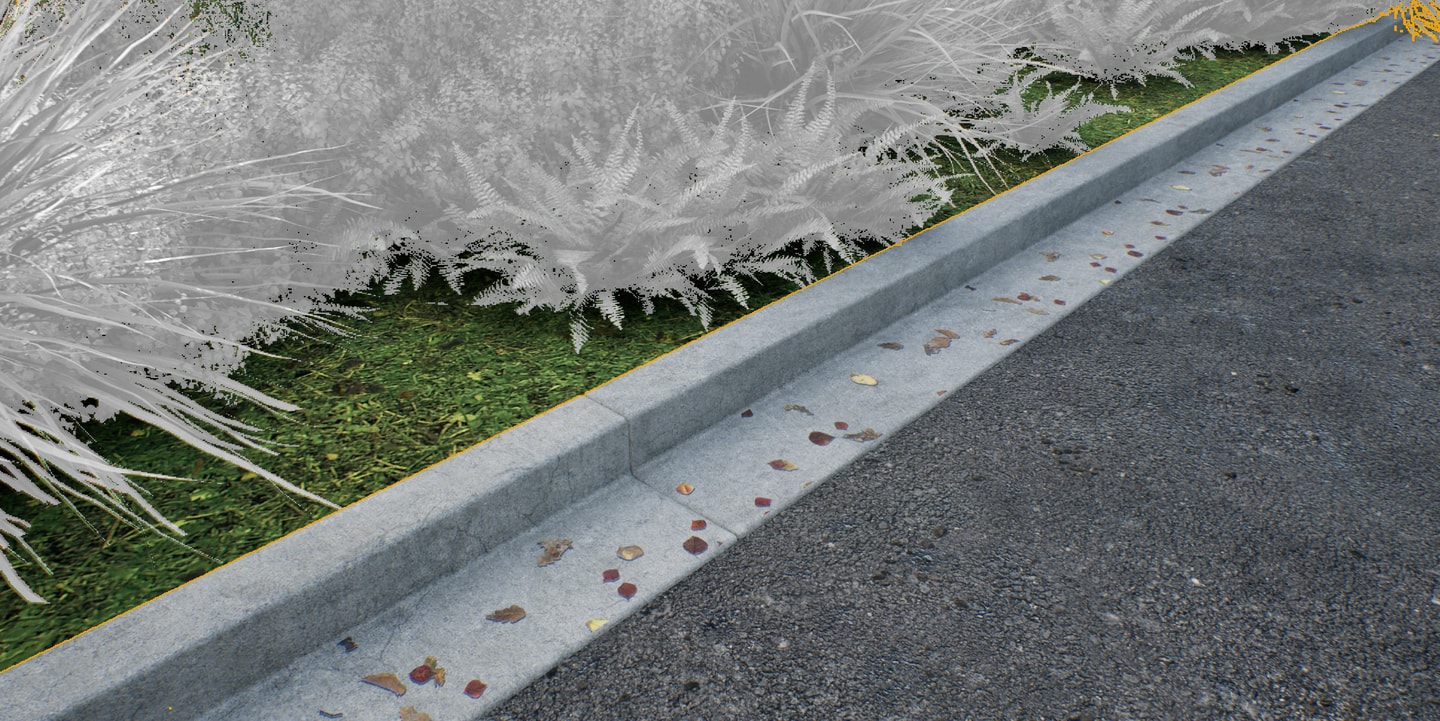

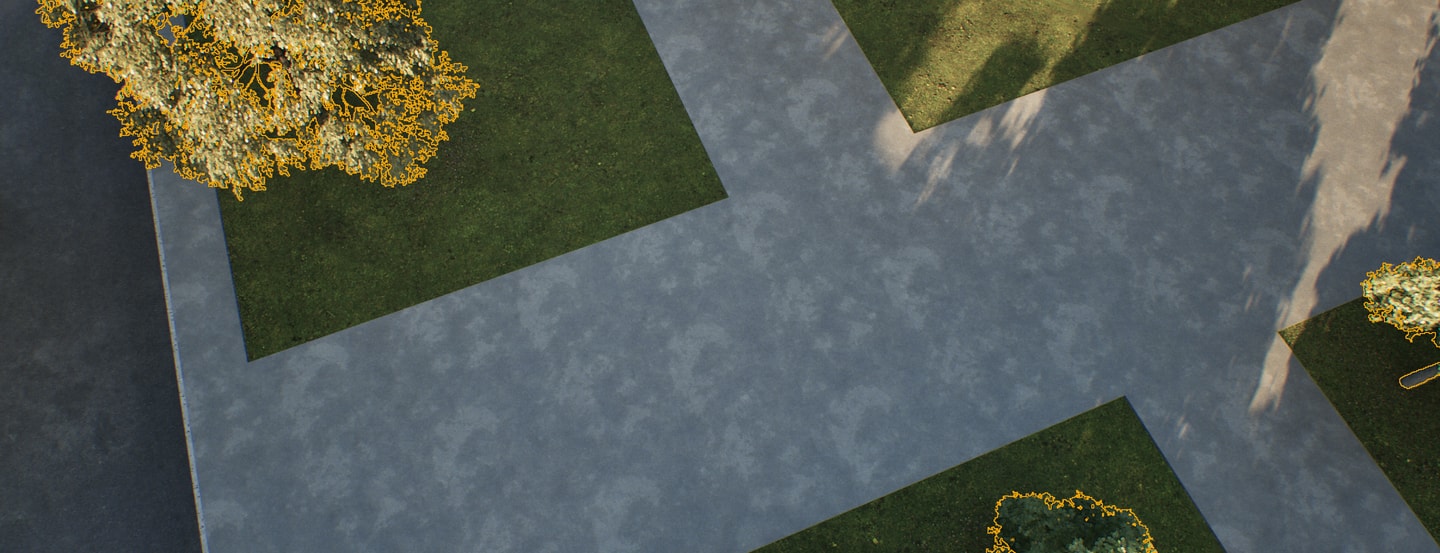

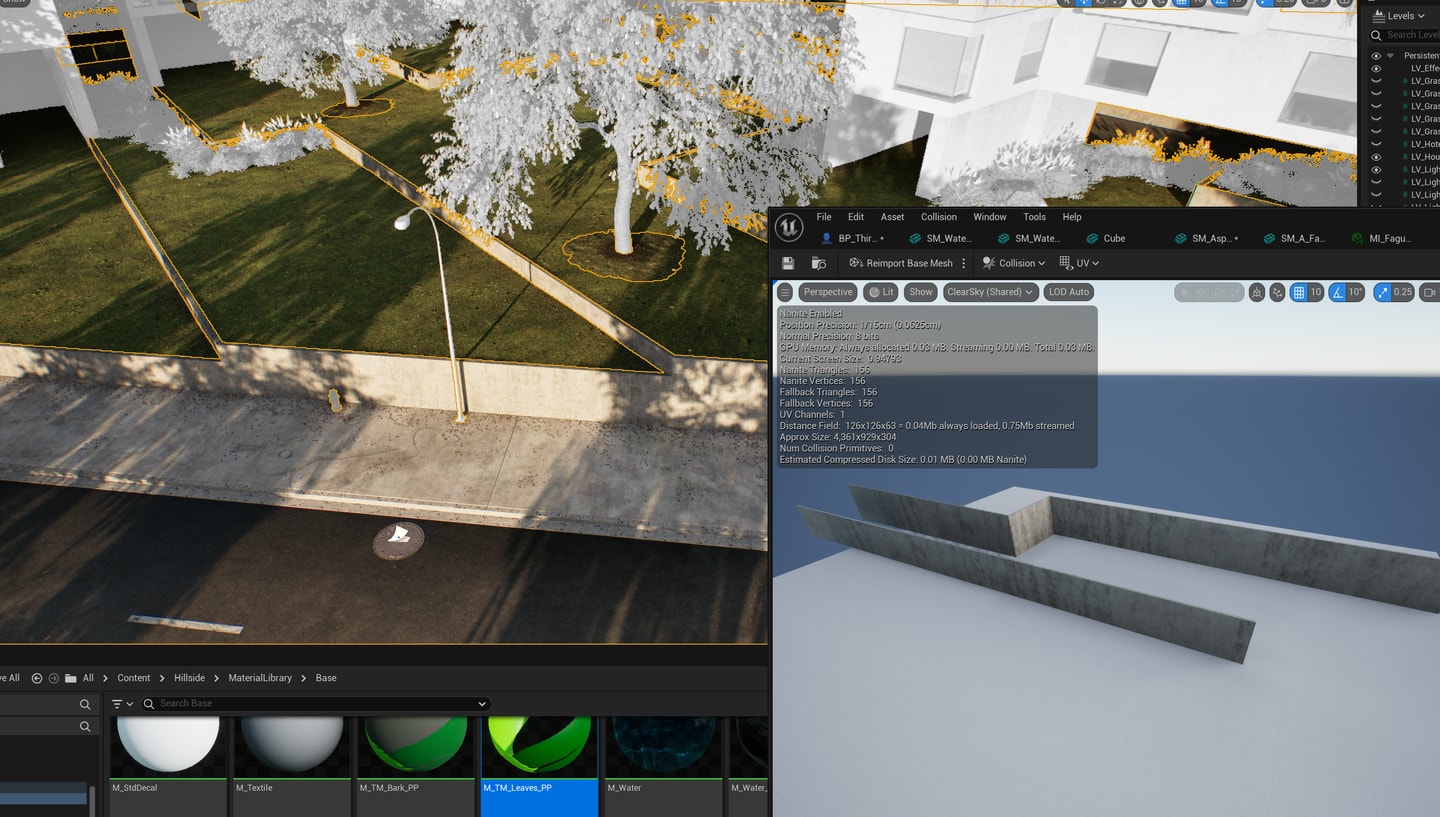

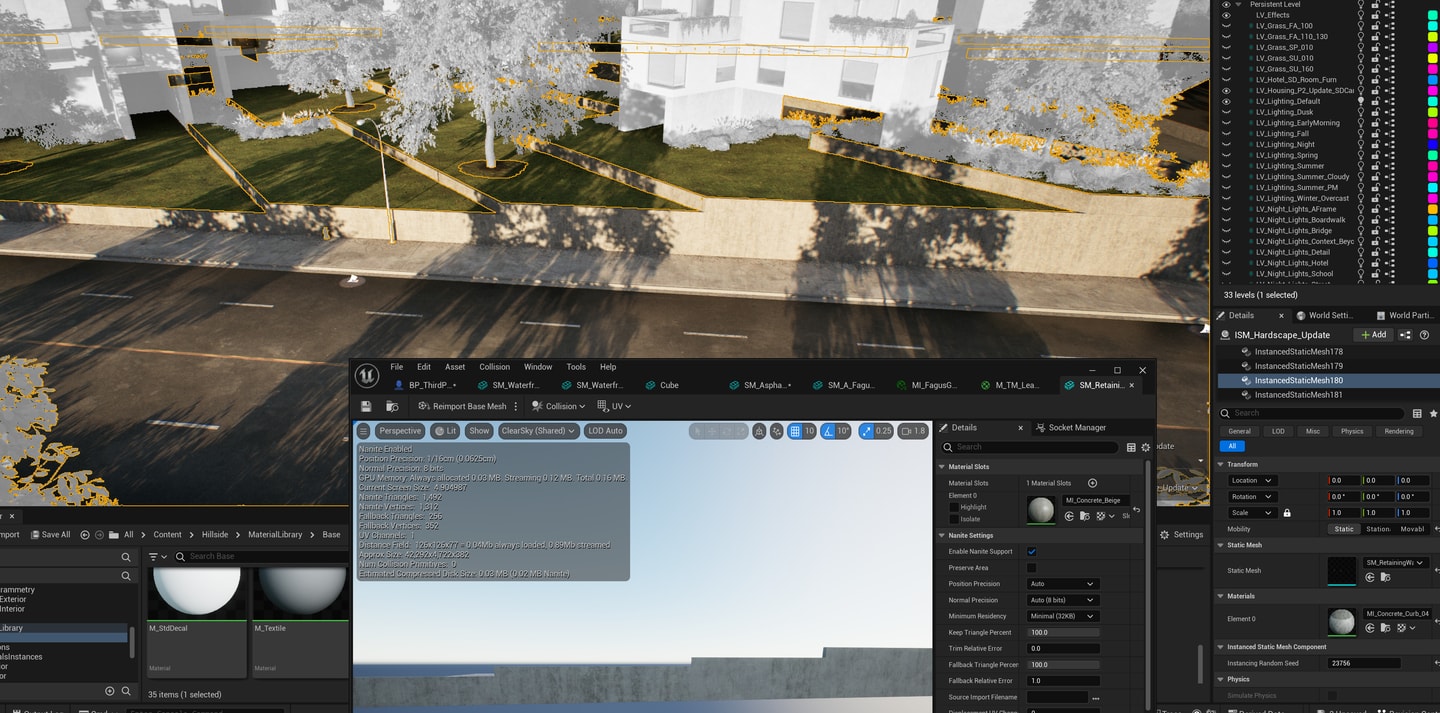

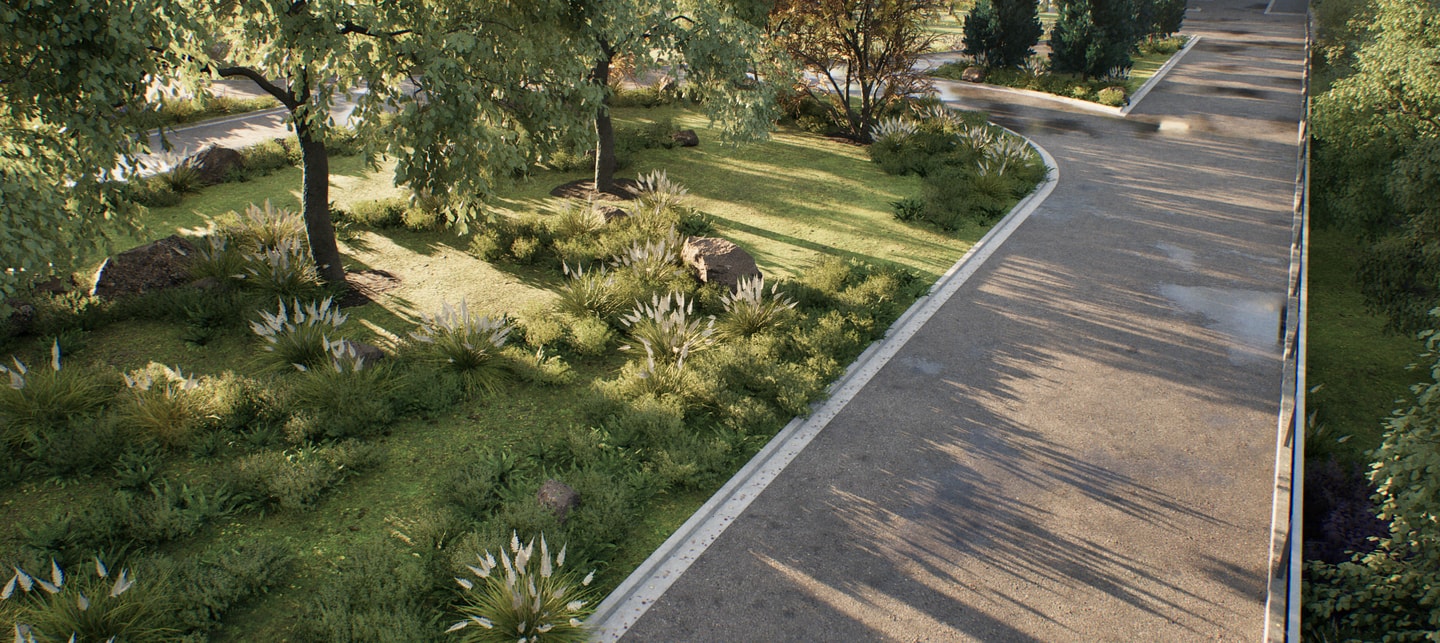

草地用的面片加材质，用整个块面做的路肩缺少细节、变化，也不符合真实世界。小路的材质一眼可以看到tiling的重复。

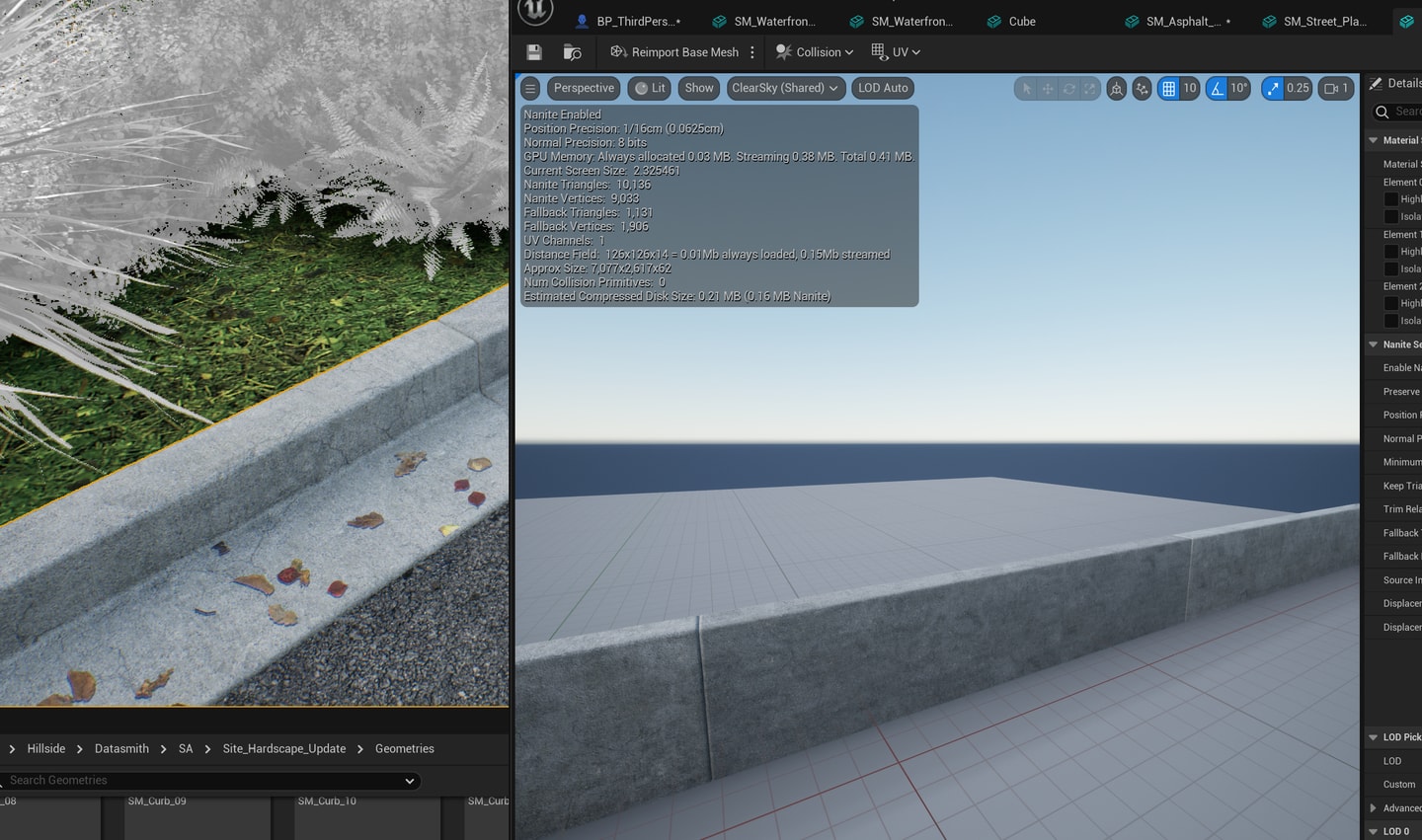

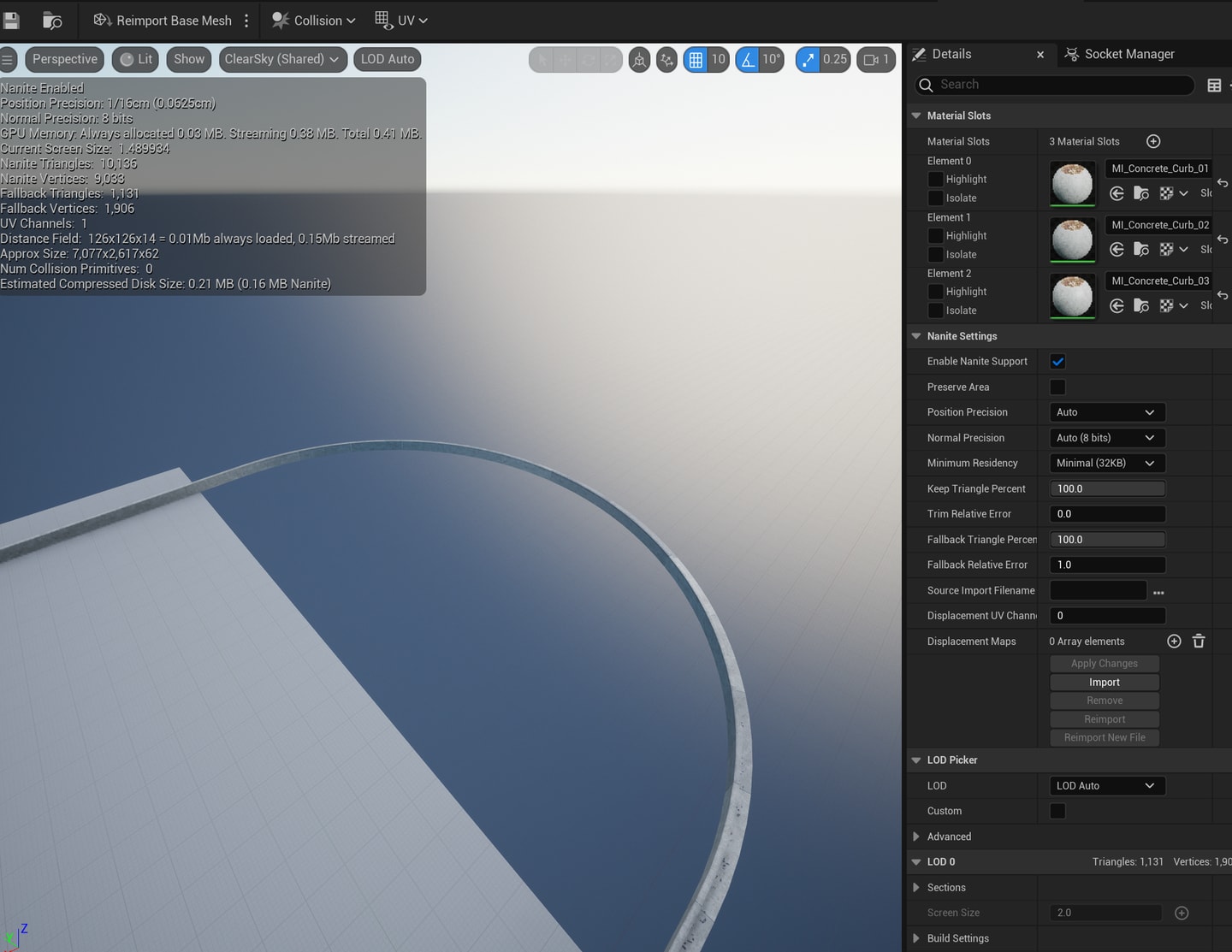

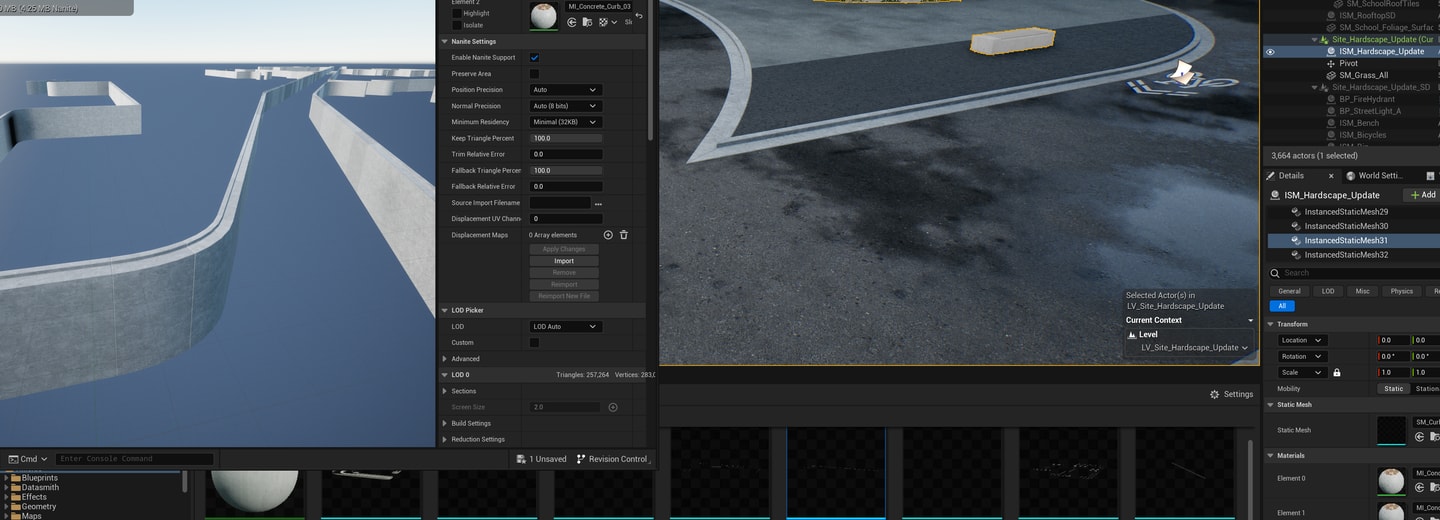

面片的好处在于这种高低起伏再blender、max里面搞很方便，而spline mesh碰到起伏事情就变得很复杂了。暂时不清楚它这个curb是怎样实现的。
比对一下带灯光的实景和hardscape单独显示。
甚至还有穿模。

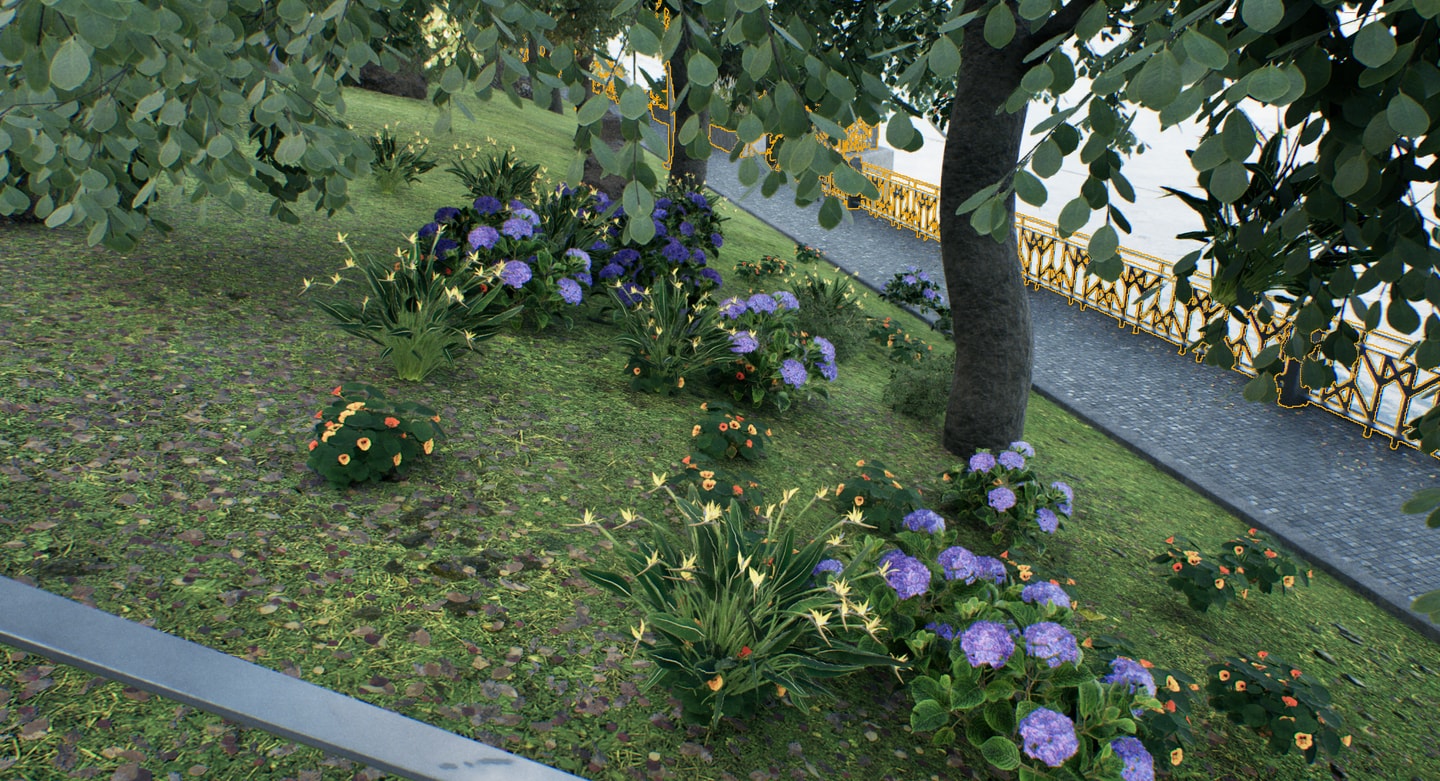

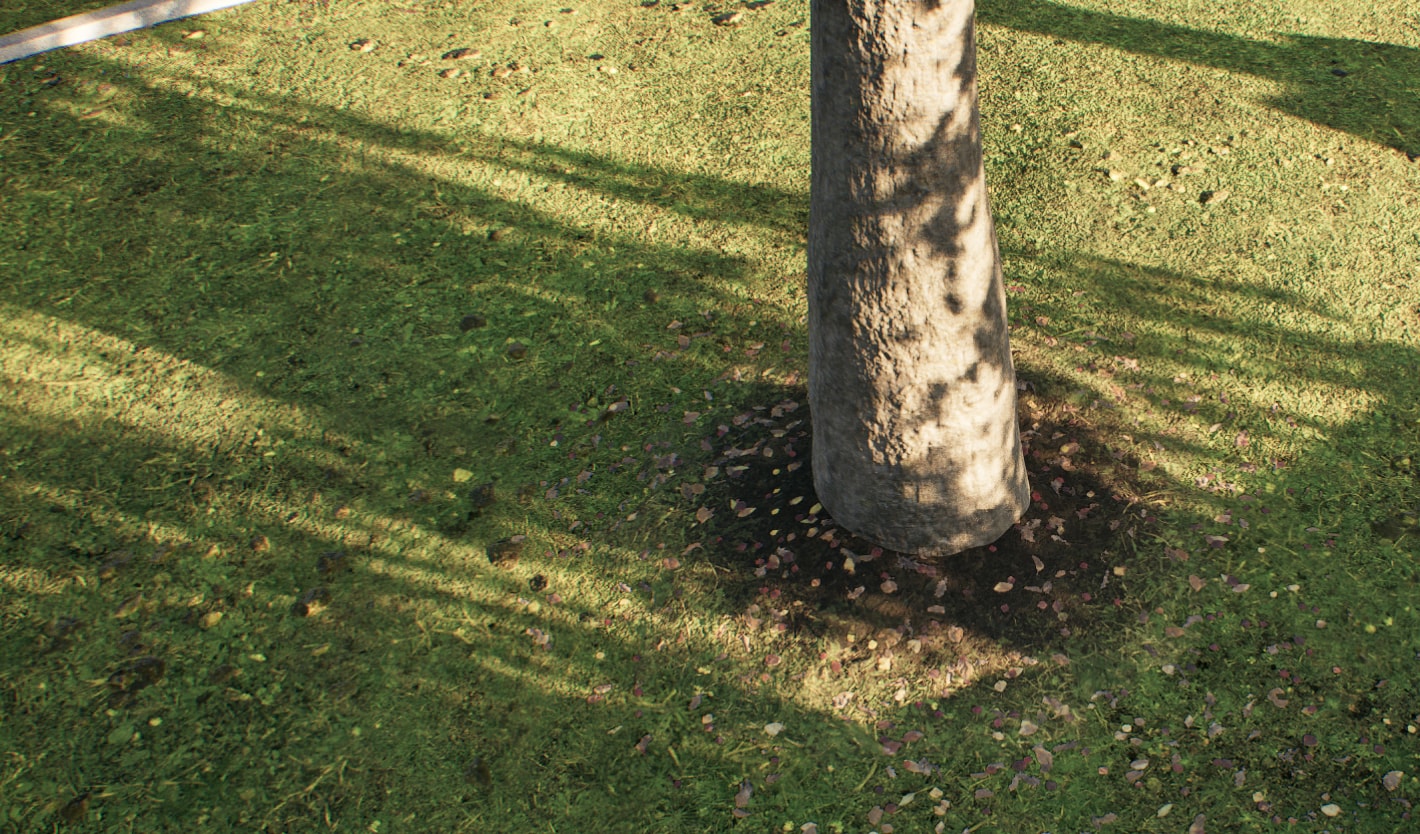

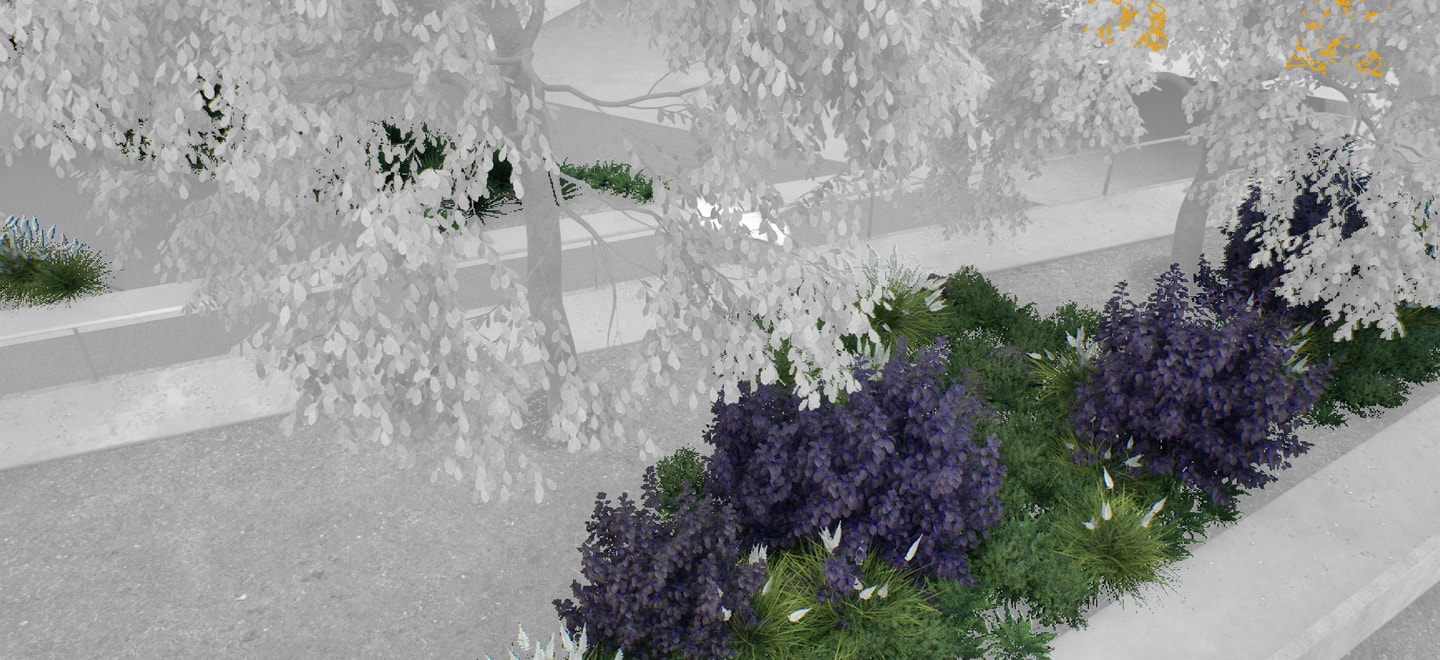

绿化带的面片，似乎没有高度凹凸，配合花草的foliage营造变化，此地图没有开world partition，但是距离拉远了花草会自动消失，不知道是什么技术。r.OptimizedWPO 默认为1会关闭植物受到风吹的摇摆效果，把r.OptimizedWPO设为0会打开效果。树根这里是个专门的mesh（下图3）。

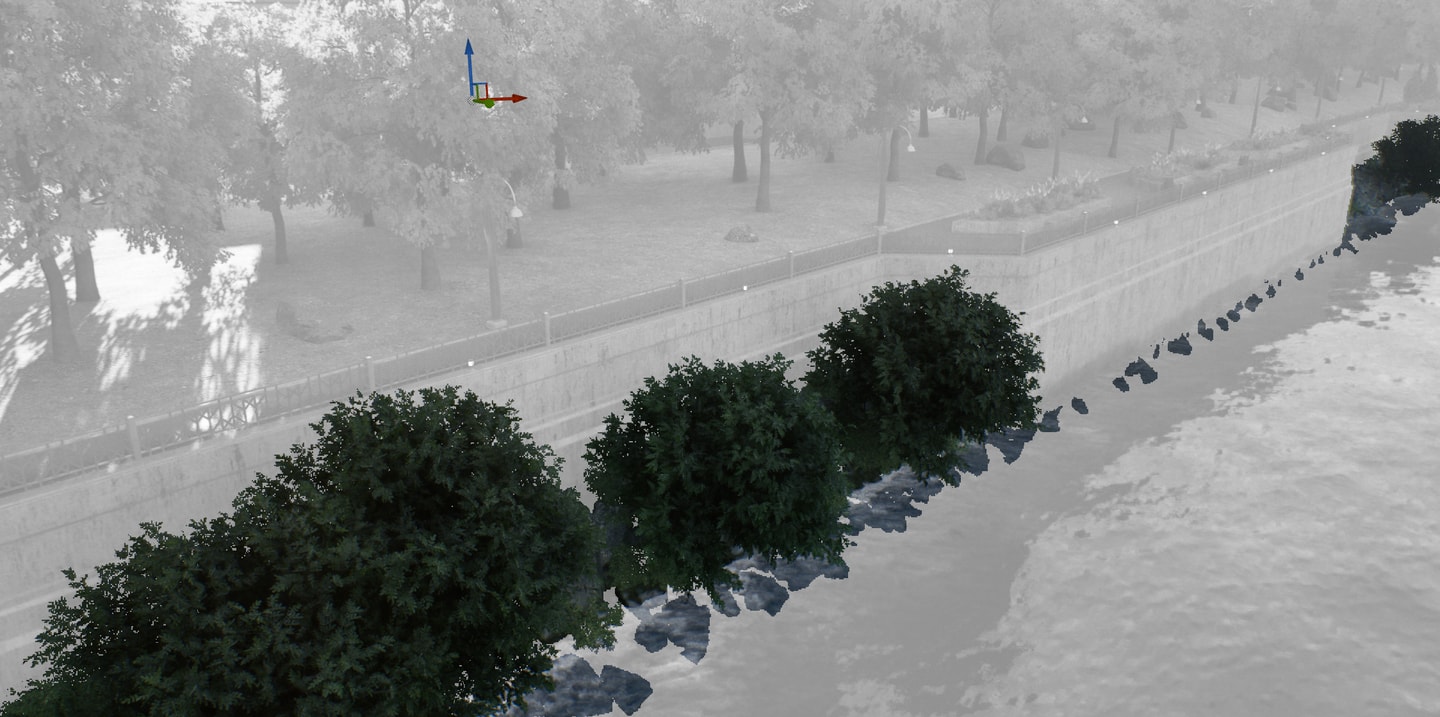

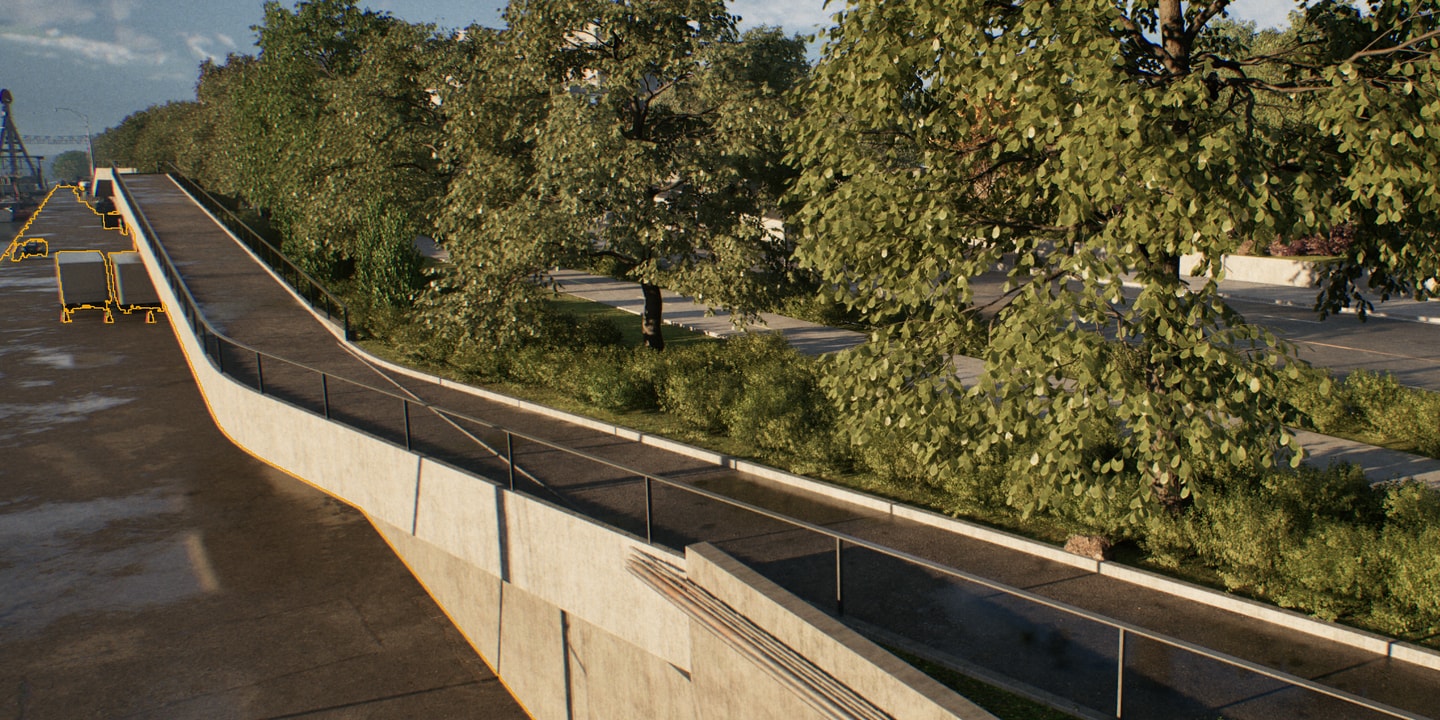

沿岸风光带，这里出现了穿模。按照side spline mesh system的思路可以搞这个观光道路，但是到交叉口就犯难了，所以仅仅road system要不可见，用面片搞，而护栏玻璃啥的用side spline mesh ?

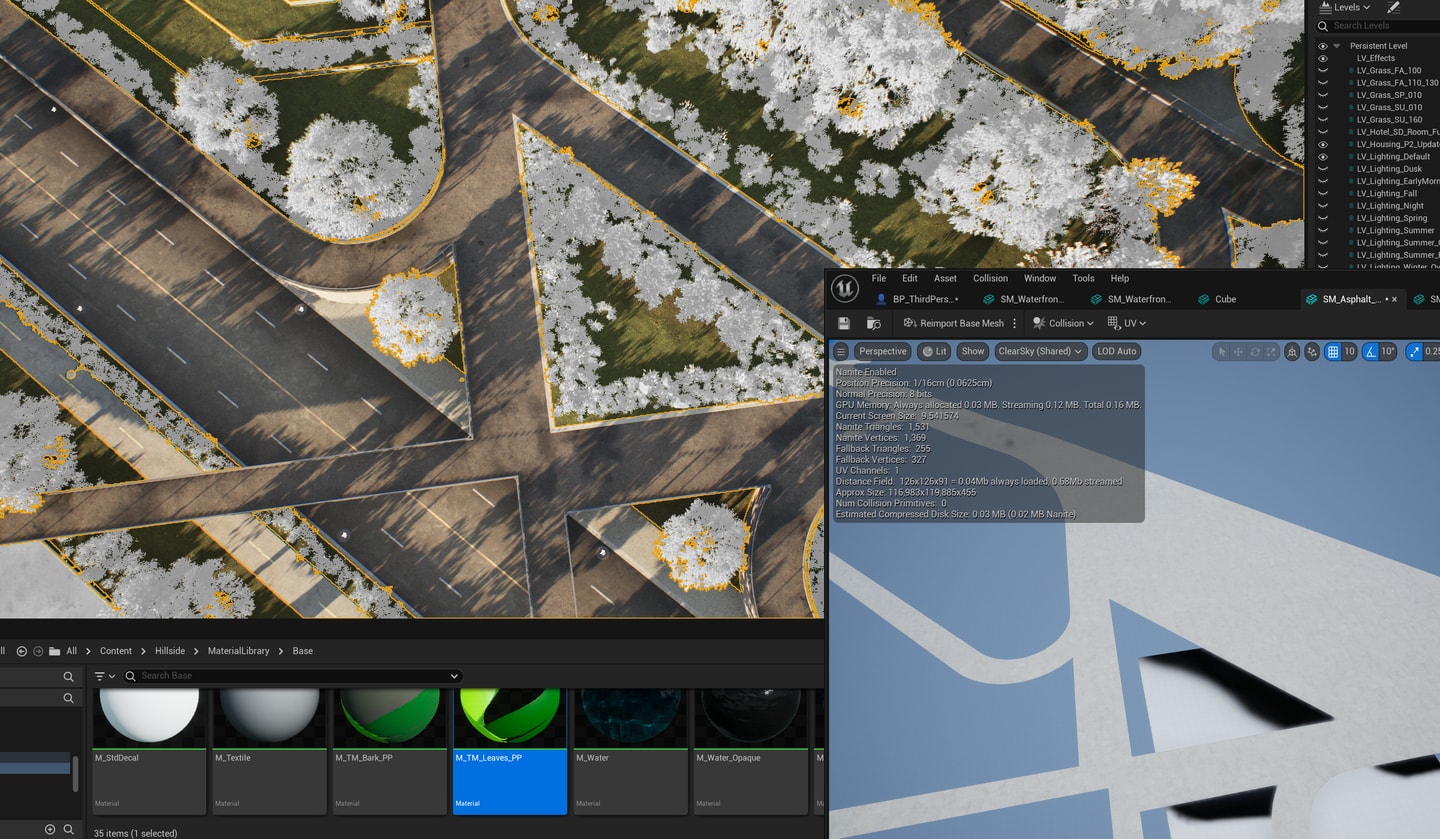

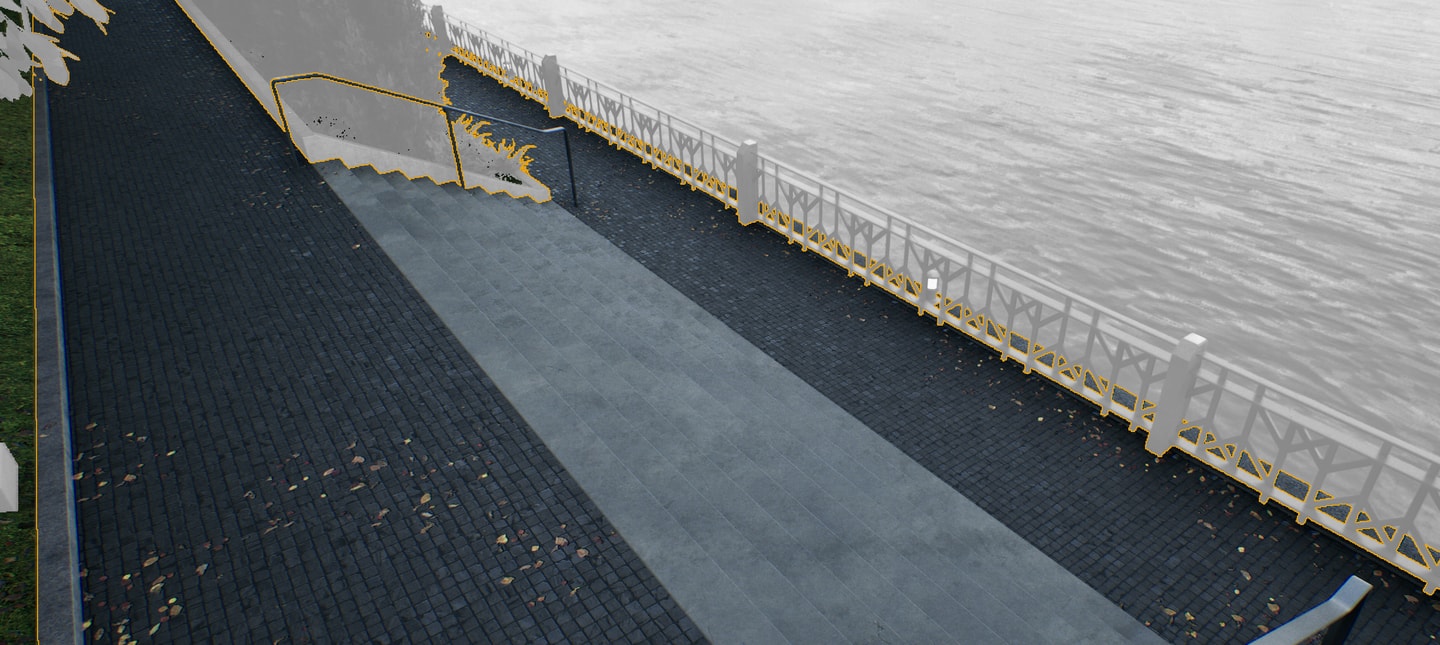

不同材质道路的交叉。

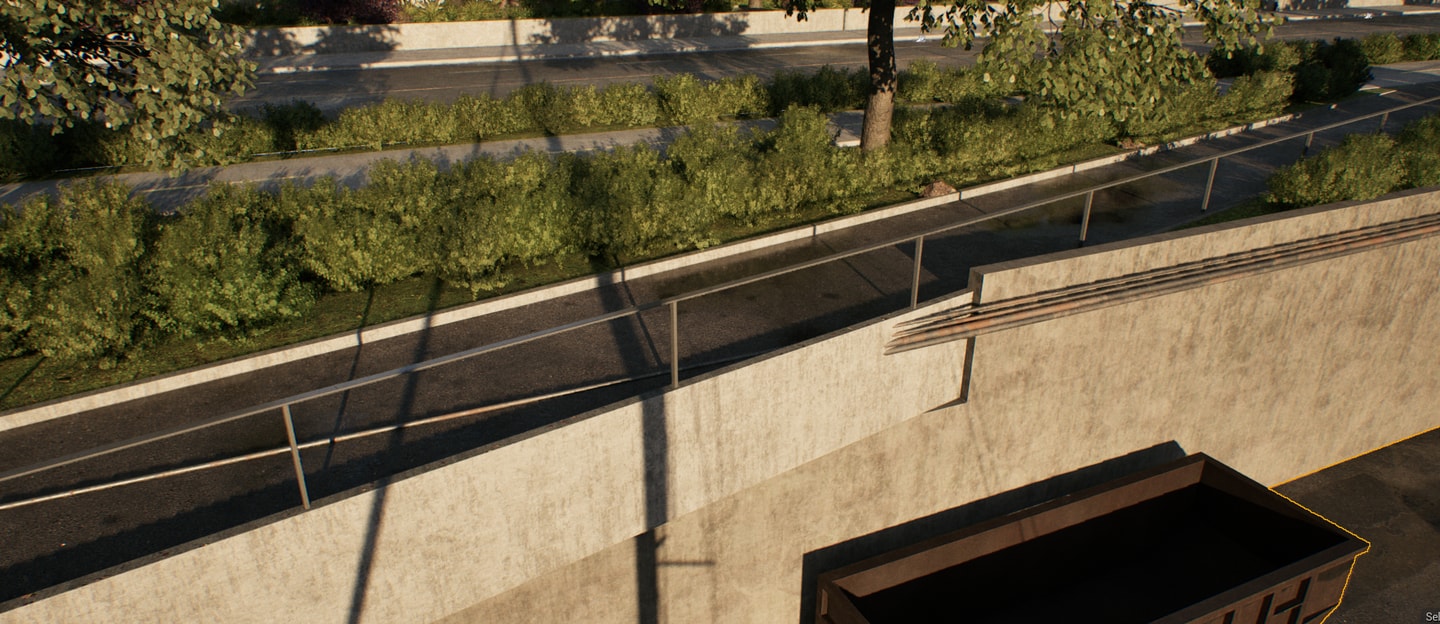

坡道阶梯式绿化的布置。包围小块草地类似curb的叫做TierGarden，

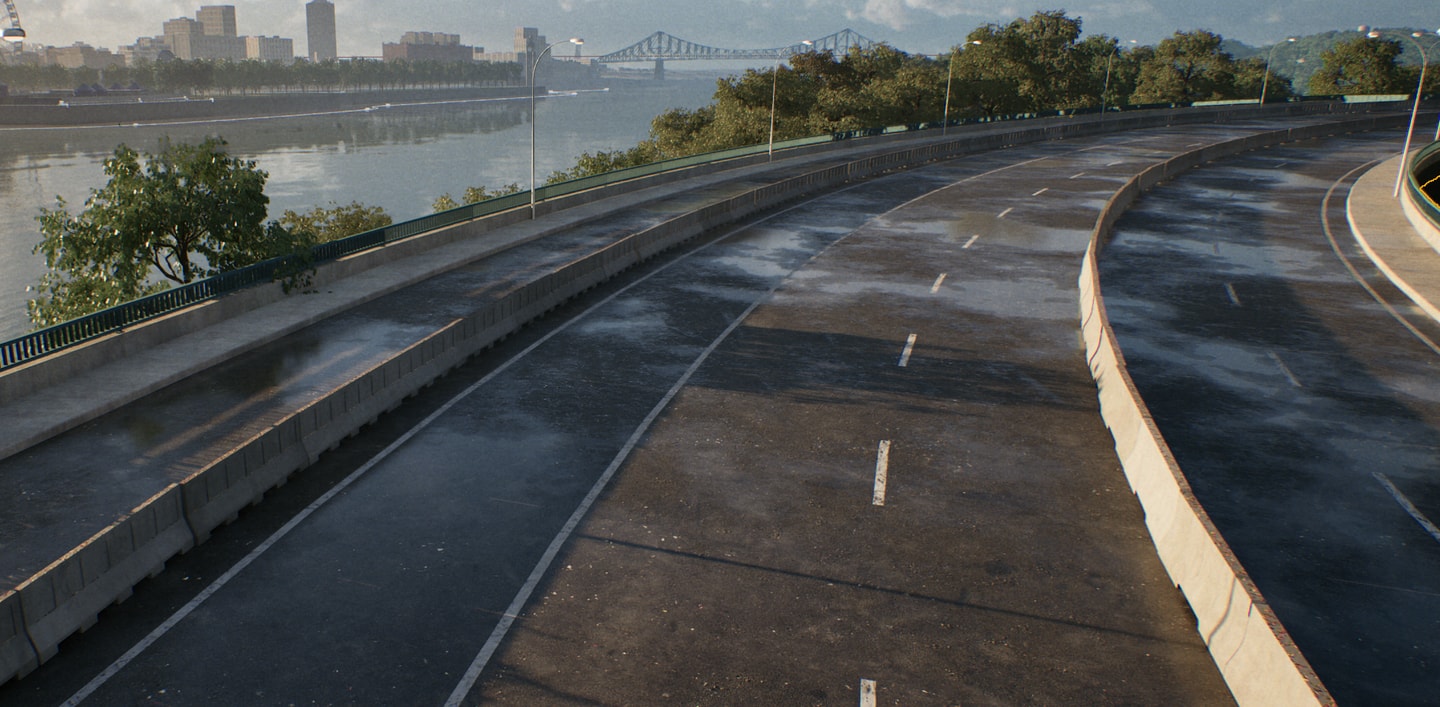

车道的护栏有transform\rotation的随机波动，图2展示道路交界处的处理。

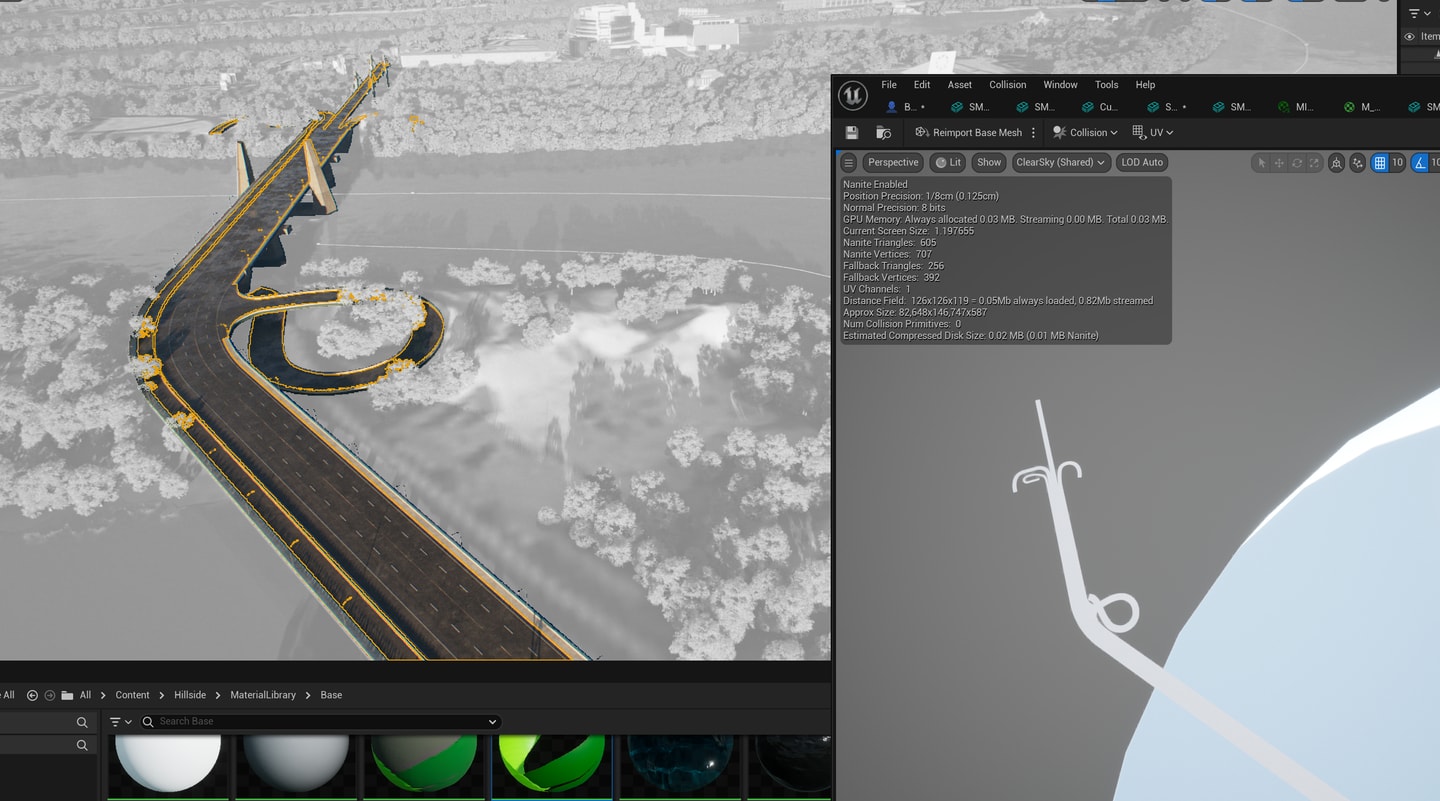

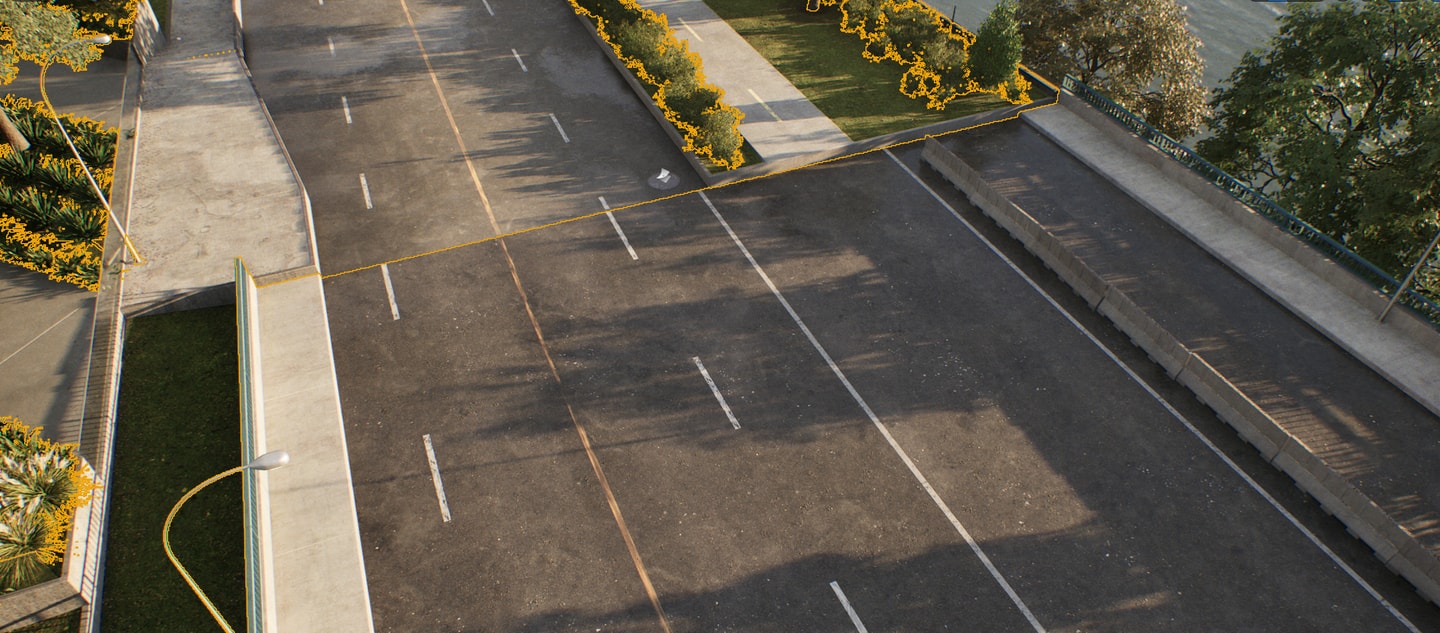

连接外岛的桥，主路也是一个面片。这个路后段就做的很敷衍了。不过桥似乎确实更适合用面片做主路，不然各种各样的分叉要做对接太难了。

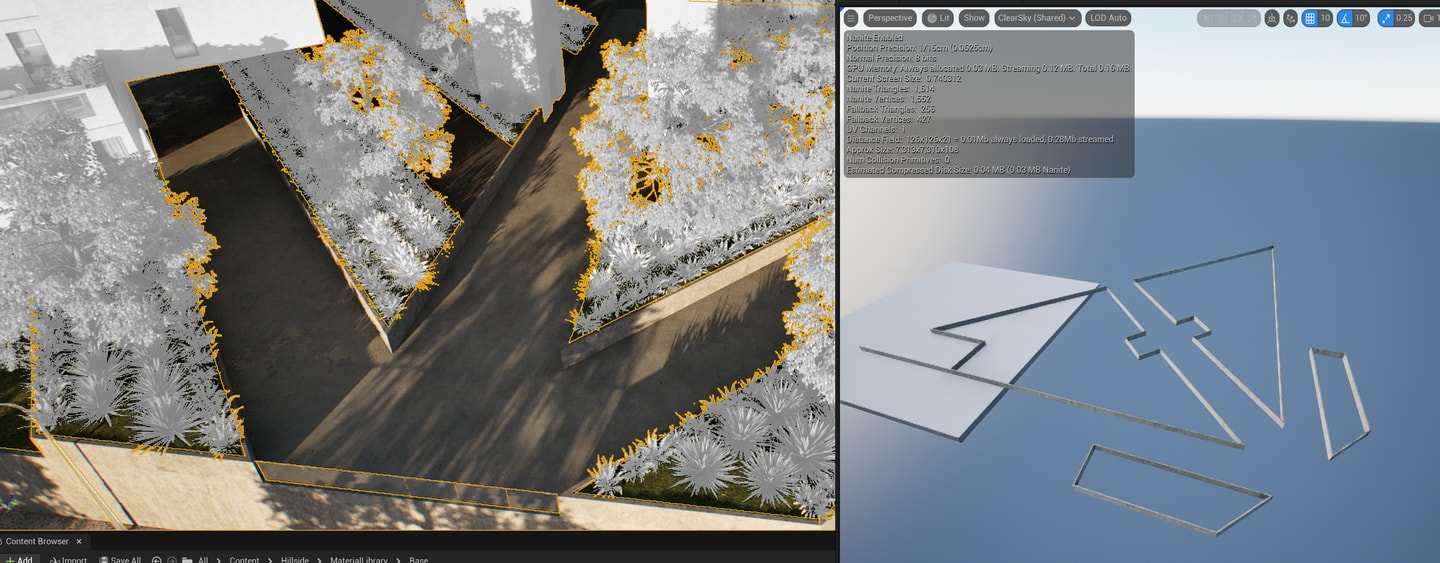

半坡式绿化其实就是一个mesh上分段，提取面片，然后给绿化材质。我测试了下在半坡上绘制foliage绿化，其朝向是面片的法线方向，一方面说明不用landscape，在物体上也可以绘制foliage，不过foliage模式切换回selection模式卡的有点吓人，好像经历了10秒。
编辑花草的level instancing若进入foliage mode会自动退出来，只有双击进入level才能进foliage mode，但这样就没有周边物体作为参考，根本没法进行绘制工作，我推测原先在制作时花草level instancing是有配套的hardscape，在制作完成后删除了。

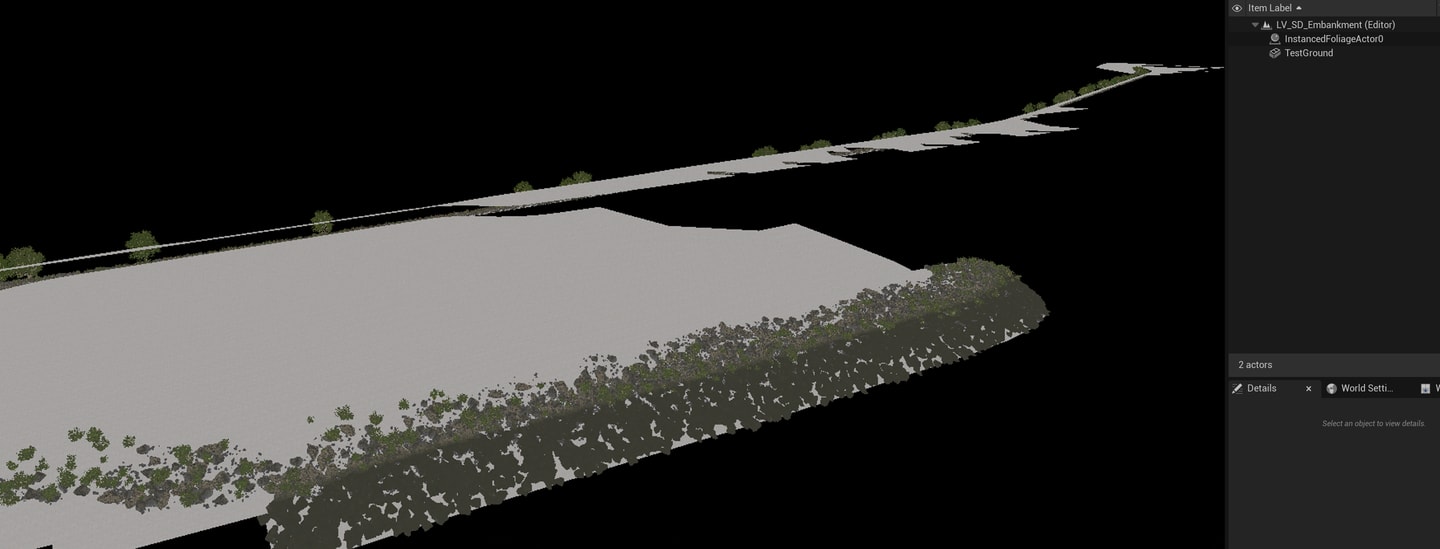

实际上是隐藏了并没有删除，果然是有hardscape surface的，设置里一个是在编辑模式中不可见还有一个是游戏模式中不显示。

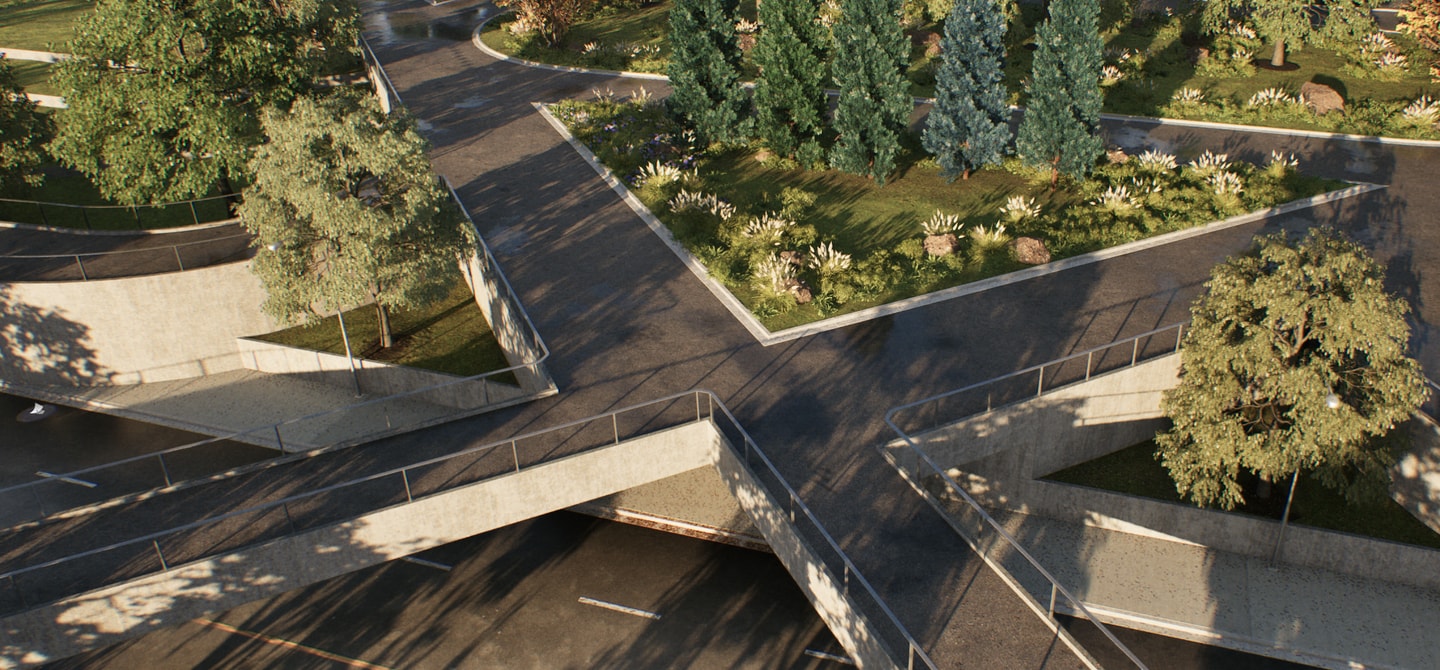

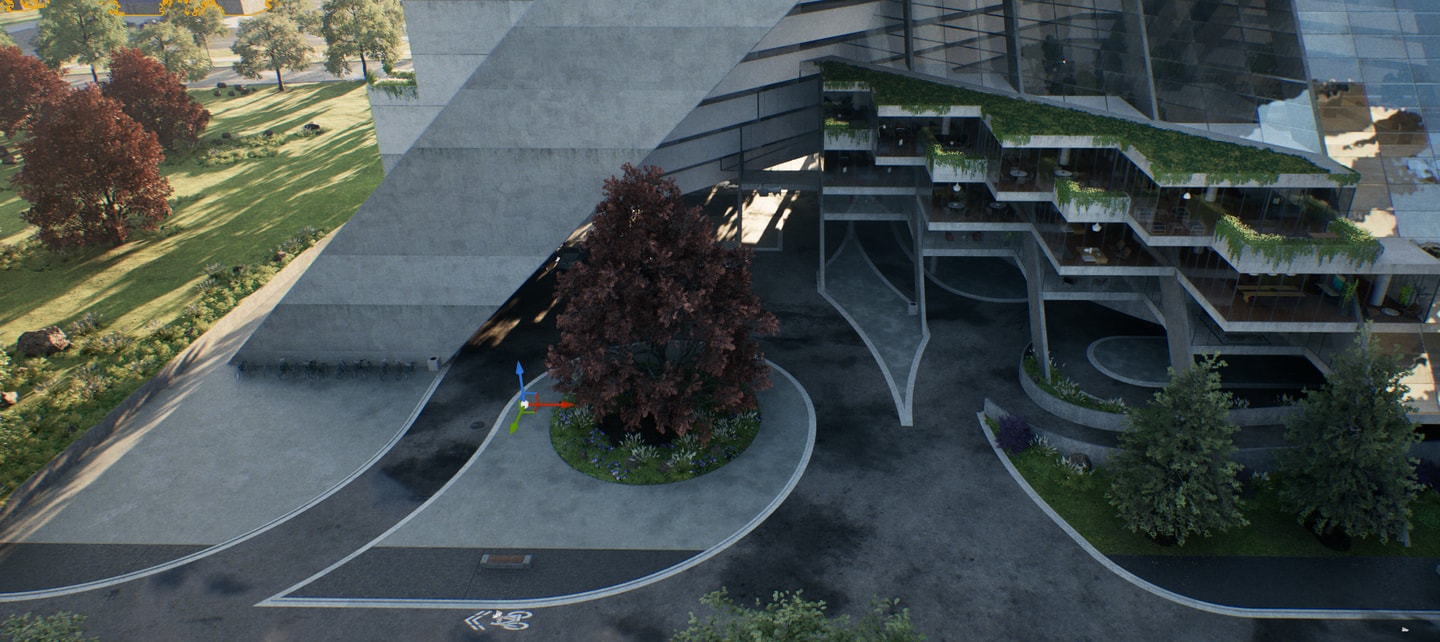

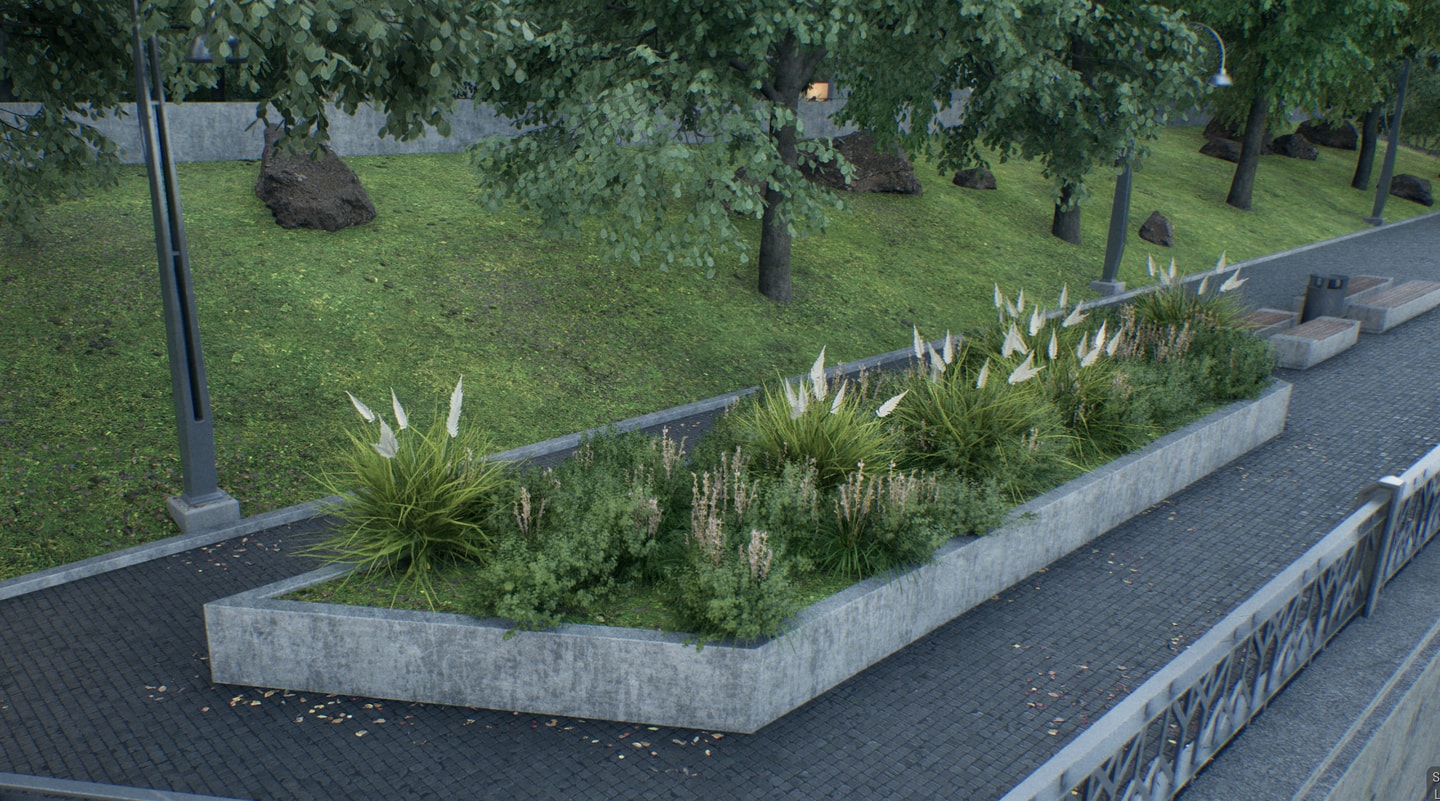

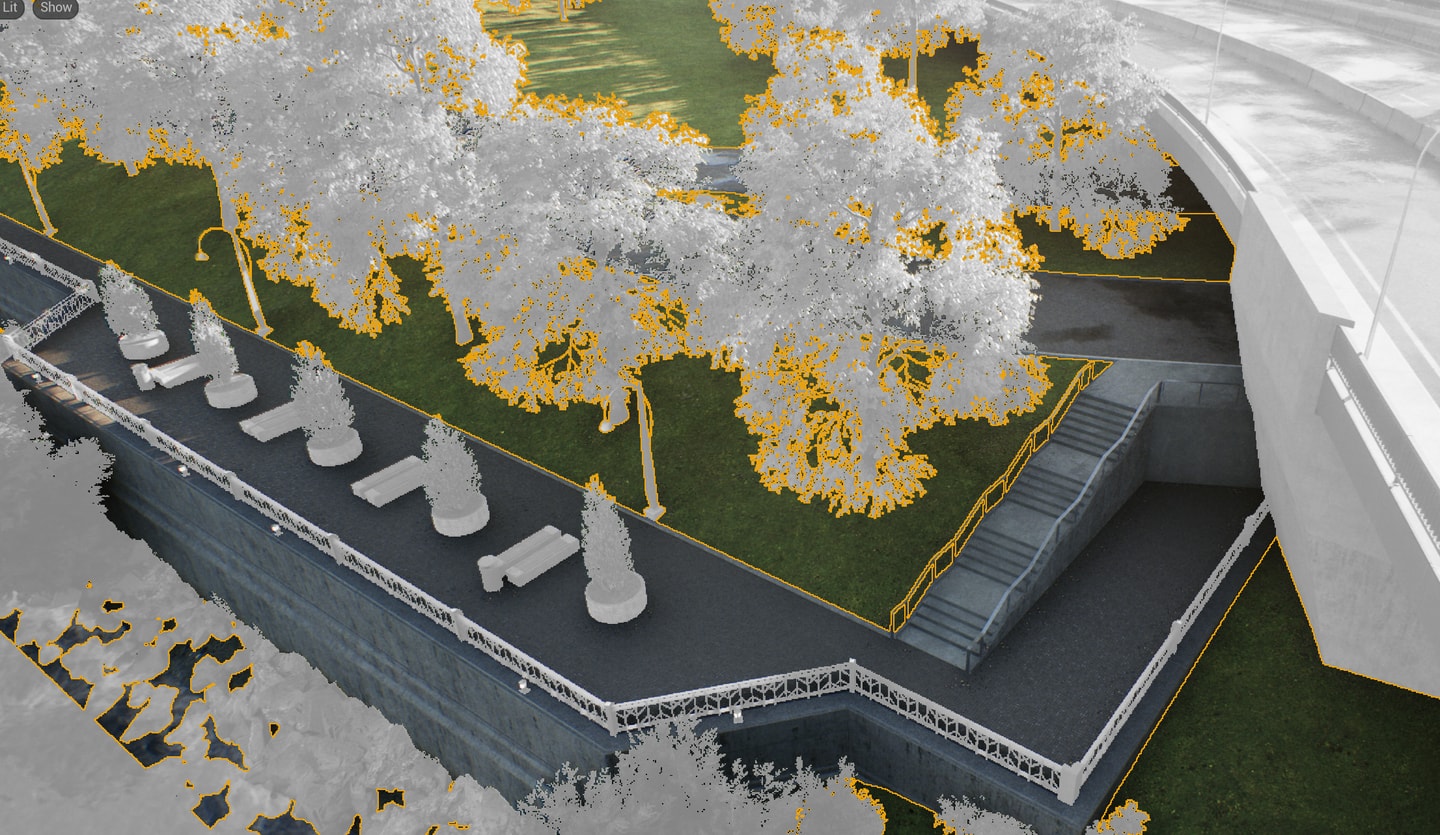

花坛以及道路拓宽的方式。

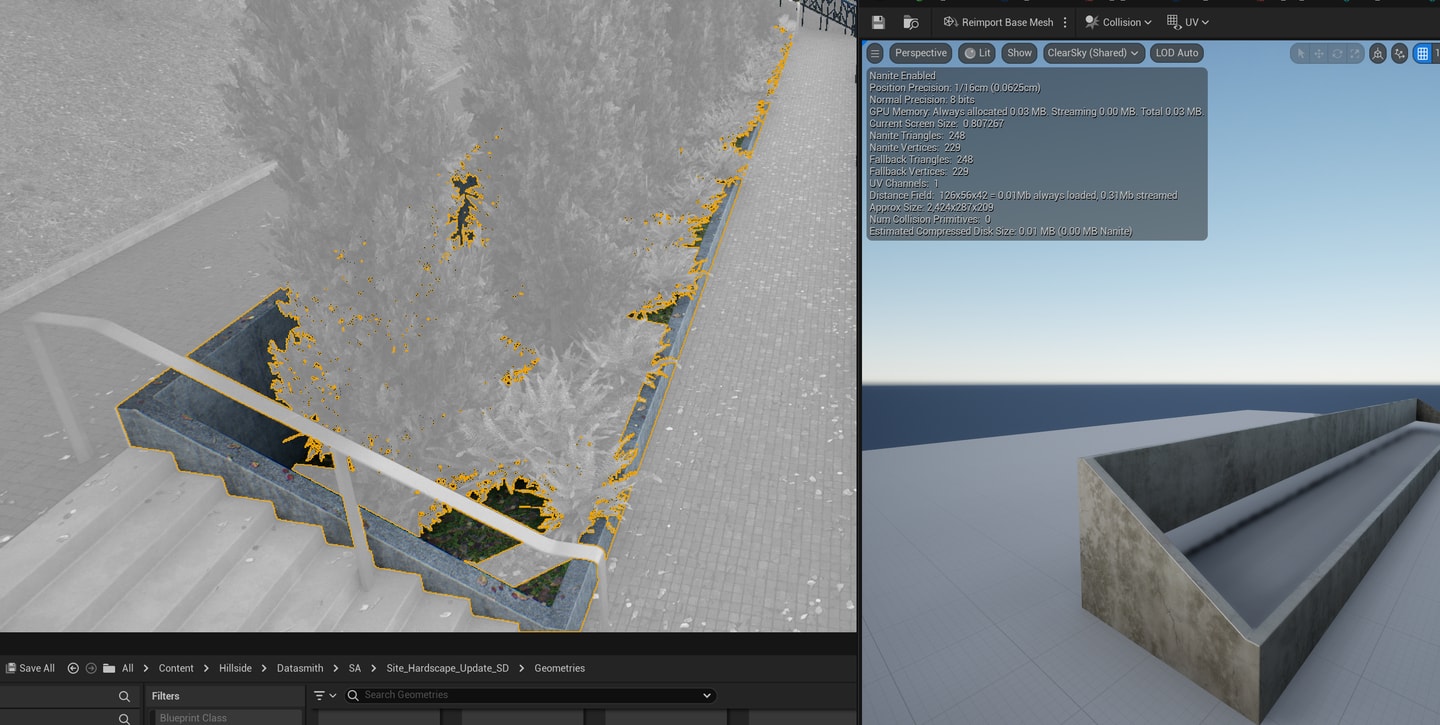

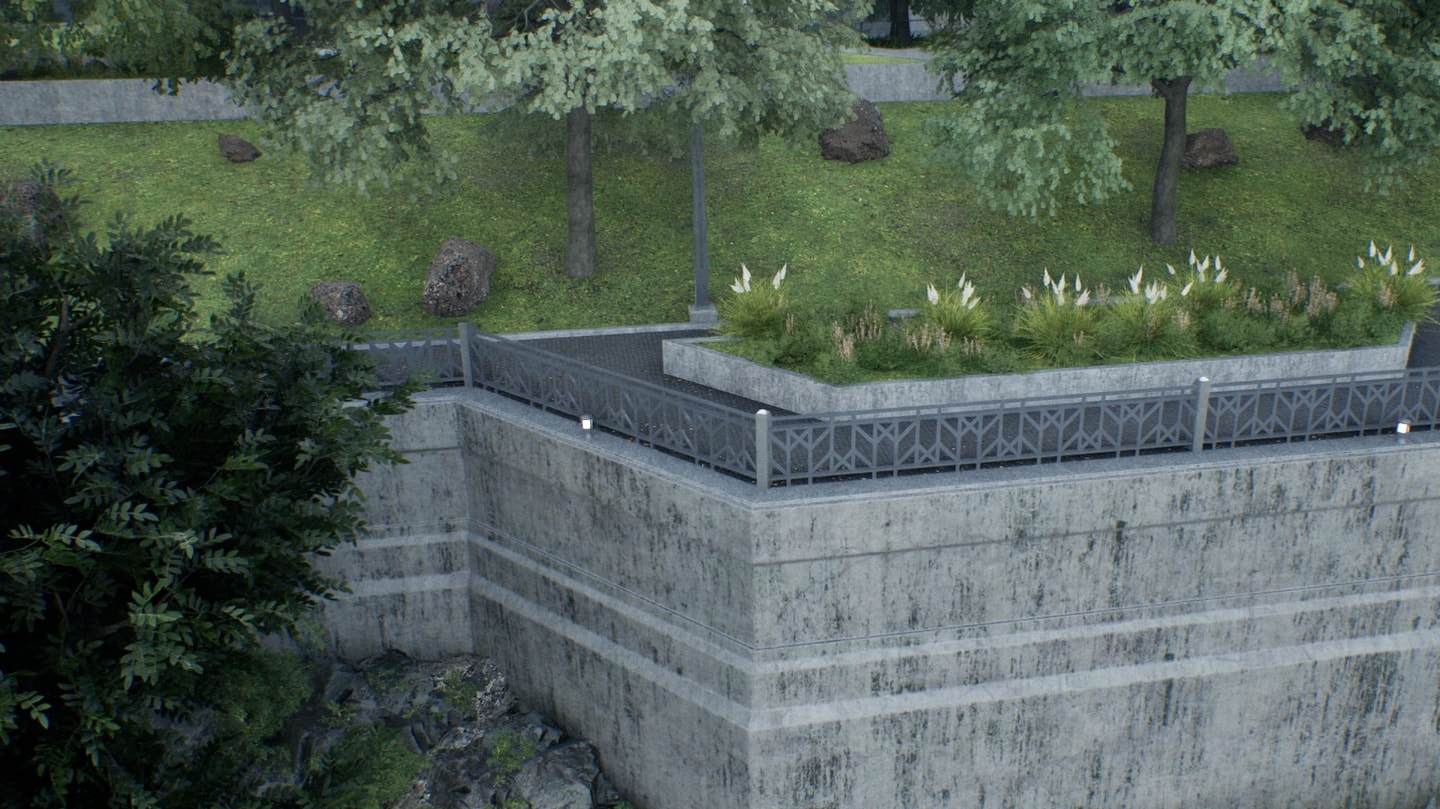

花坛阶梯、半坡。

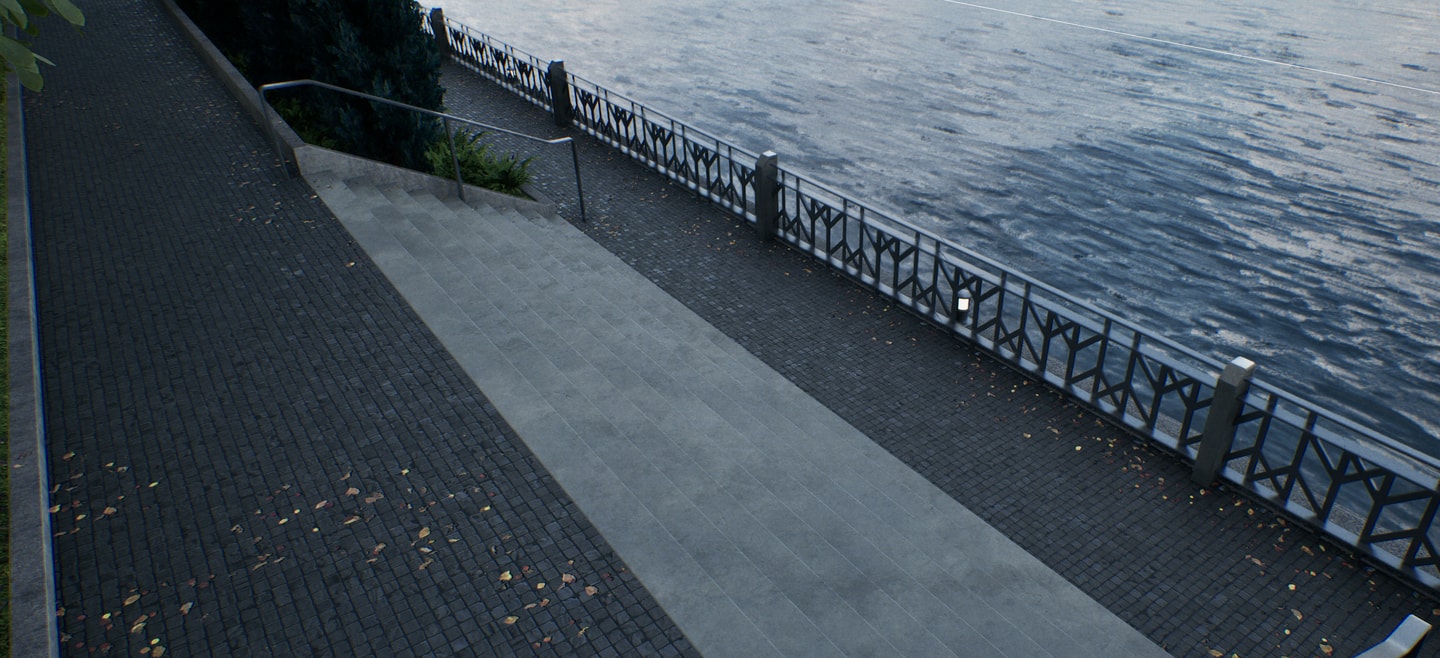

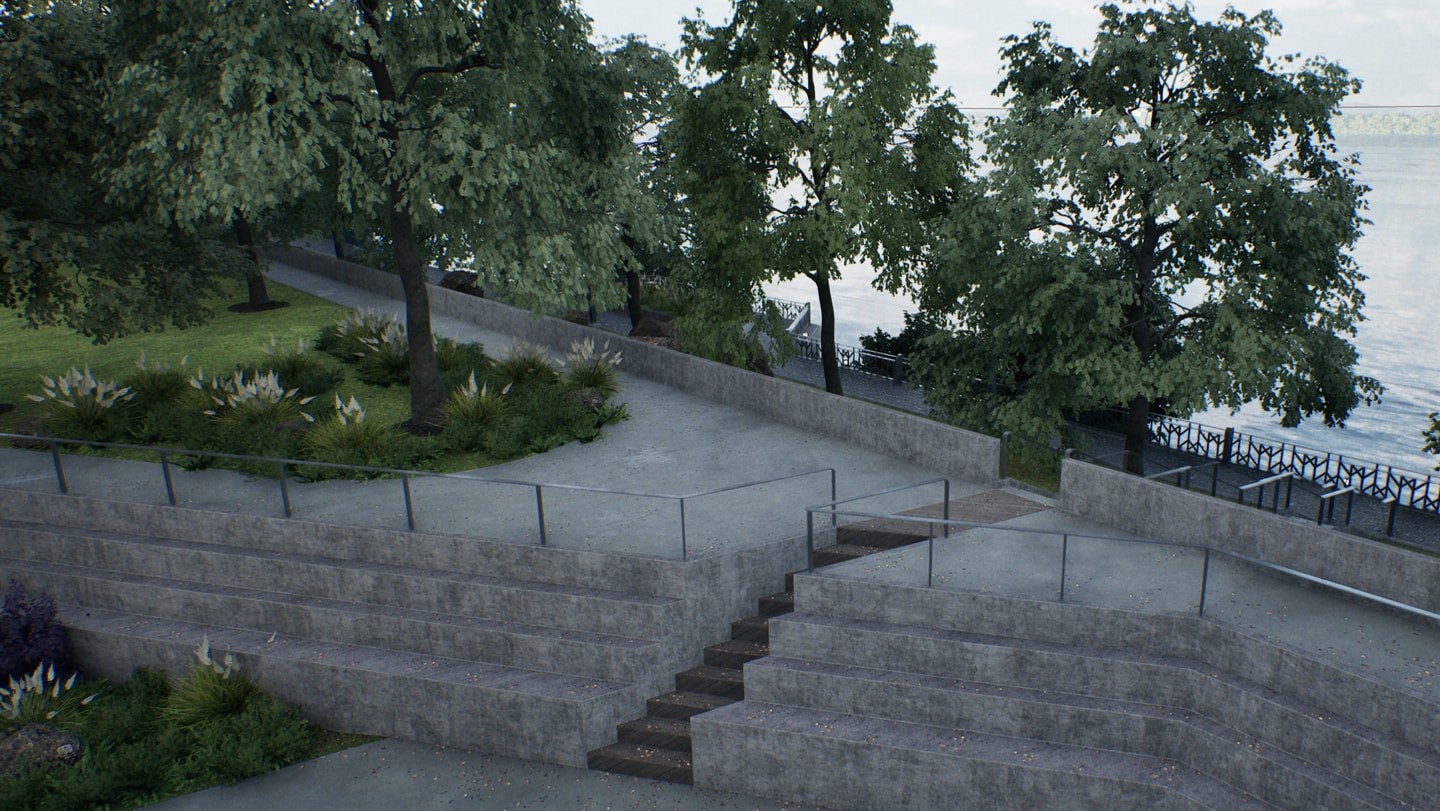

滨河阶梯。

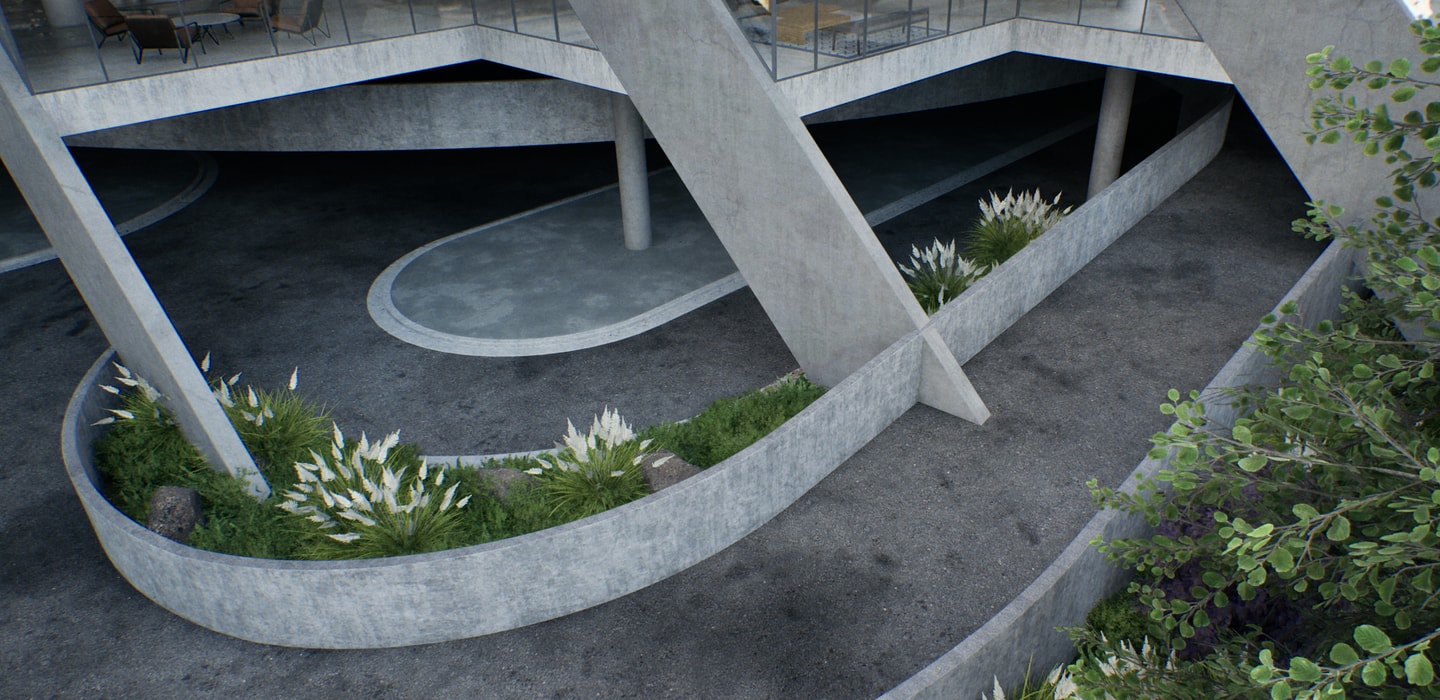

斜坡花坛。

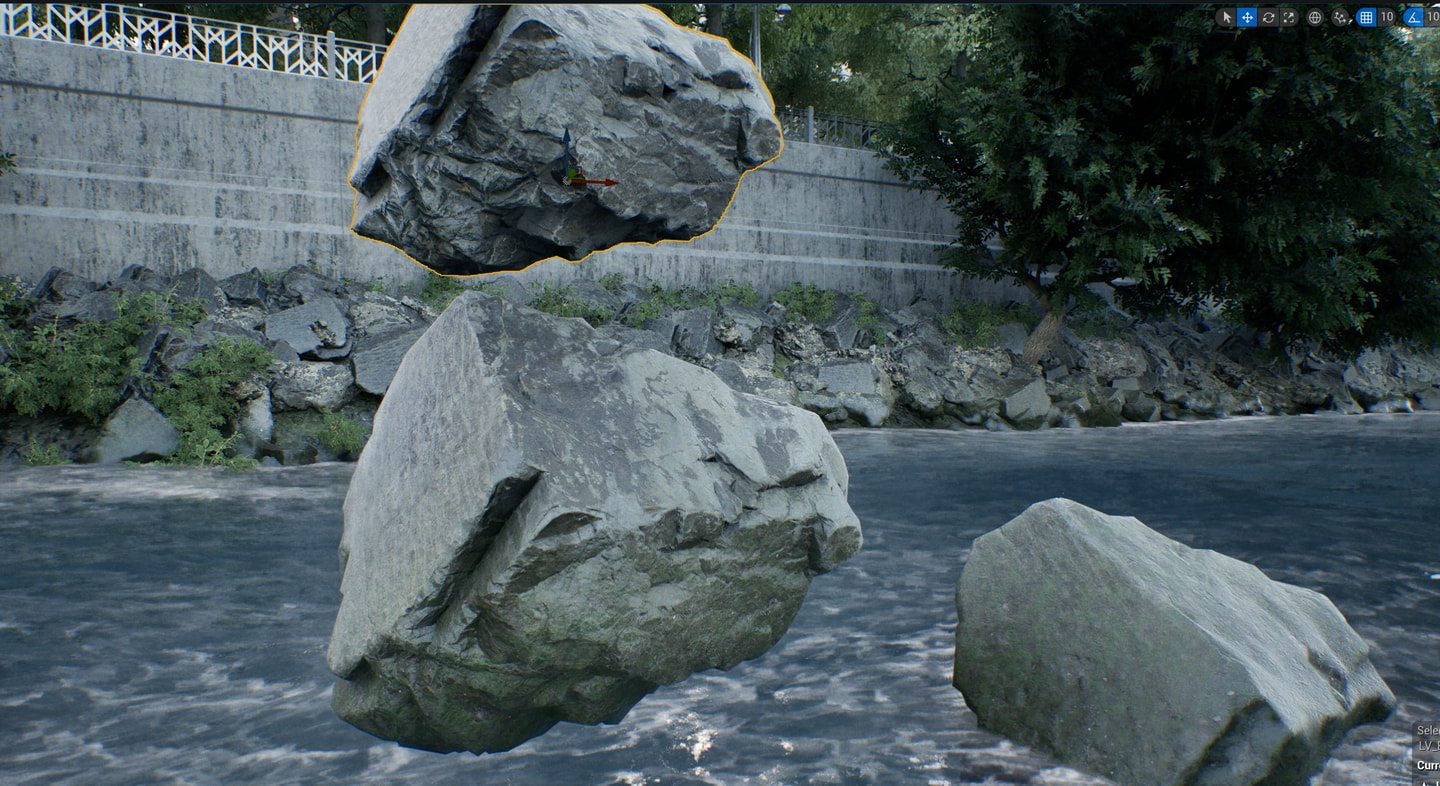

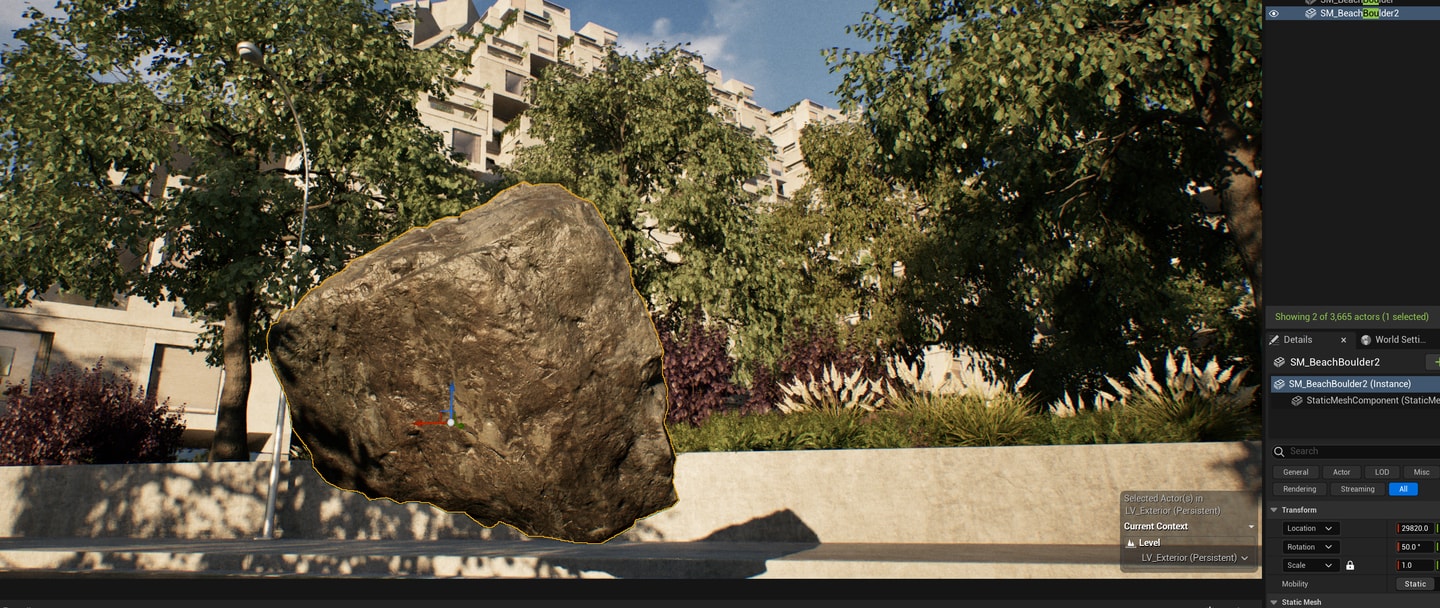

堤坝上的石头是怎么弄得呢，这些东西显示是foliage
可以看出来上面明显的颜色分界线和石头自身的材质设置有关系，应该是世界坐标的遮罩混合了一层苔藓。

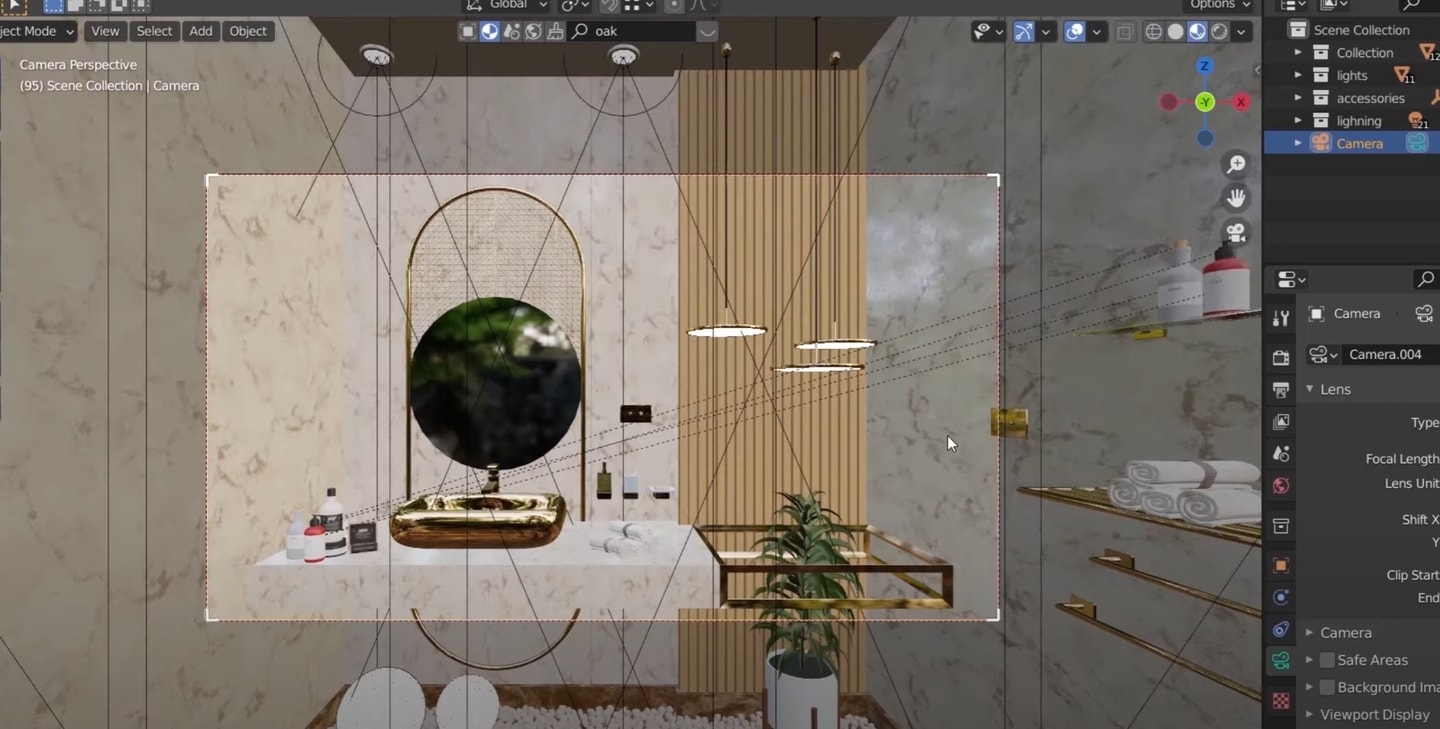

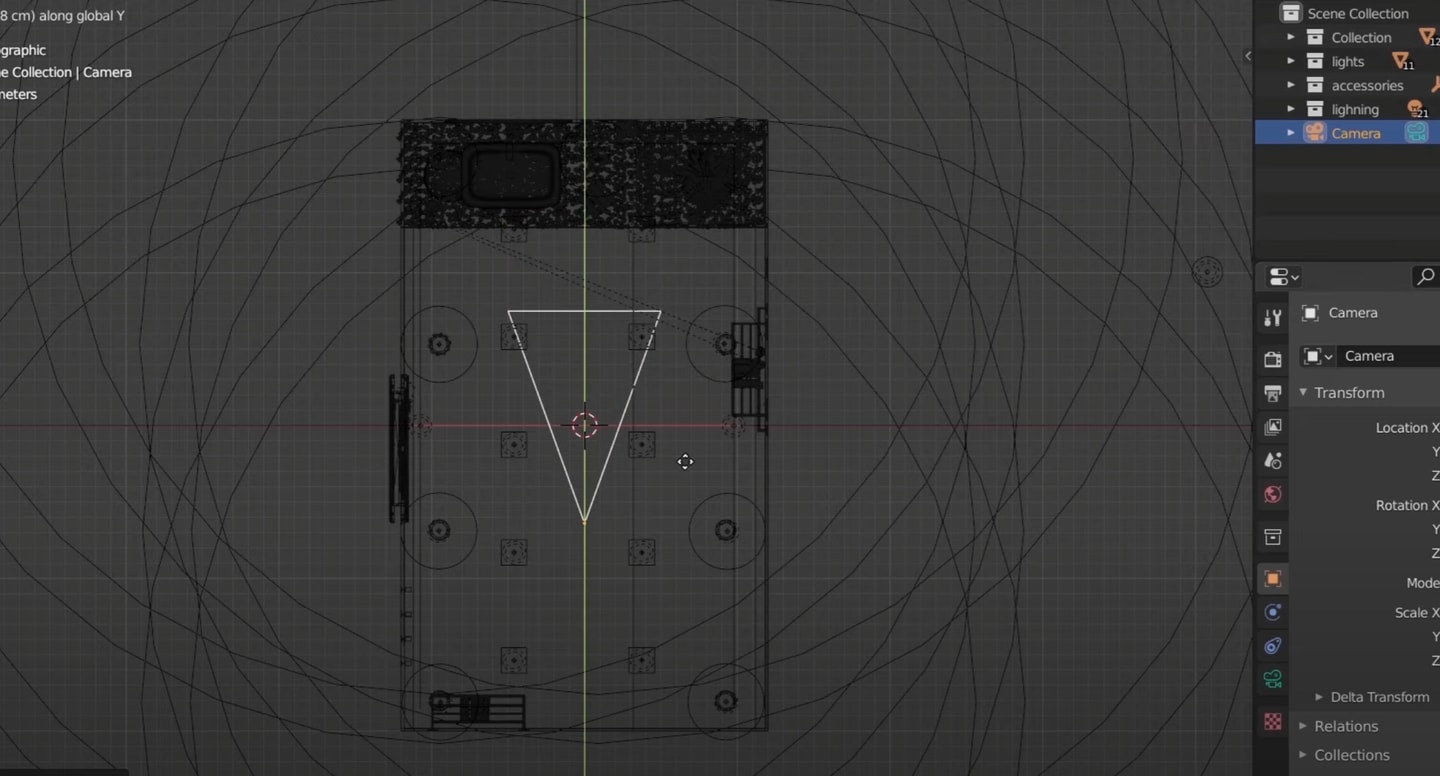

在blender中可以通过摄像机设置对室内场景获取hdri，相关教程关键字是“blender panoramic camera”。通过hdri即可生成cubemap。看了下hillside的室内fake interior有点太复杂了，我想直接材质实例随机分配cubemap能随机产生fake interior就好了，再参考下matrix的做法。

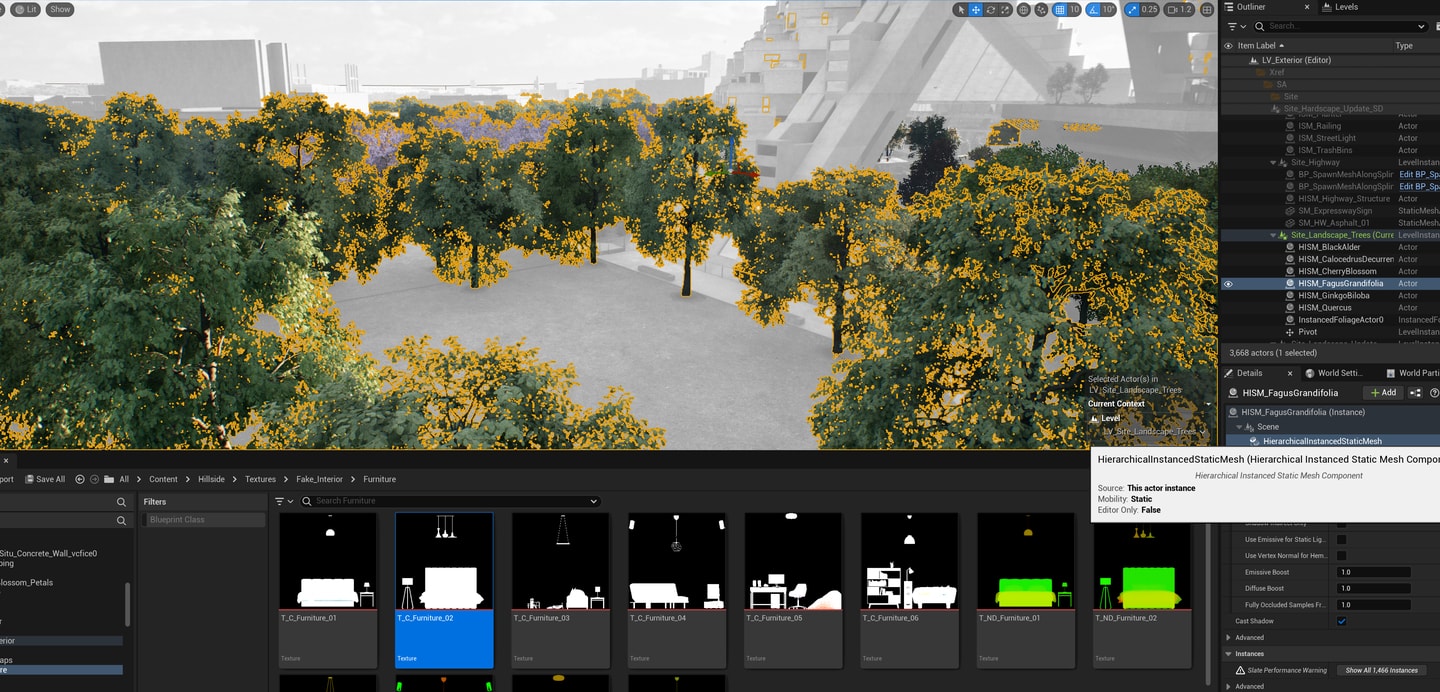

关于ISM和HISM，区别在于后者支持LOD.PBG生成的建筑部件皆为ISM组件。hillside中foliage笔刷绘制的为foliage ISM，树木确是HISM。可以推测这些树是一个个手动放置到位或者用spline mesh做的，然后转化为HISM，毕竟不像花草扎堆，树一个坑一颗没法用foliage模式绘制。

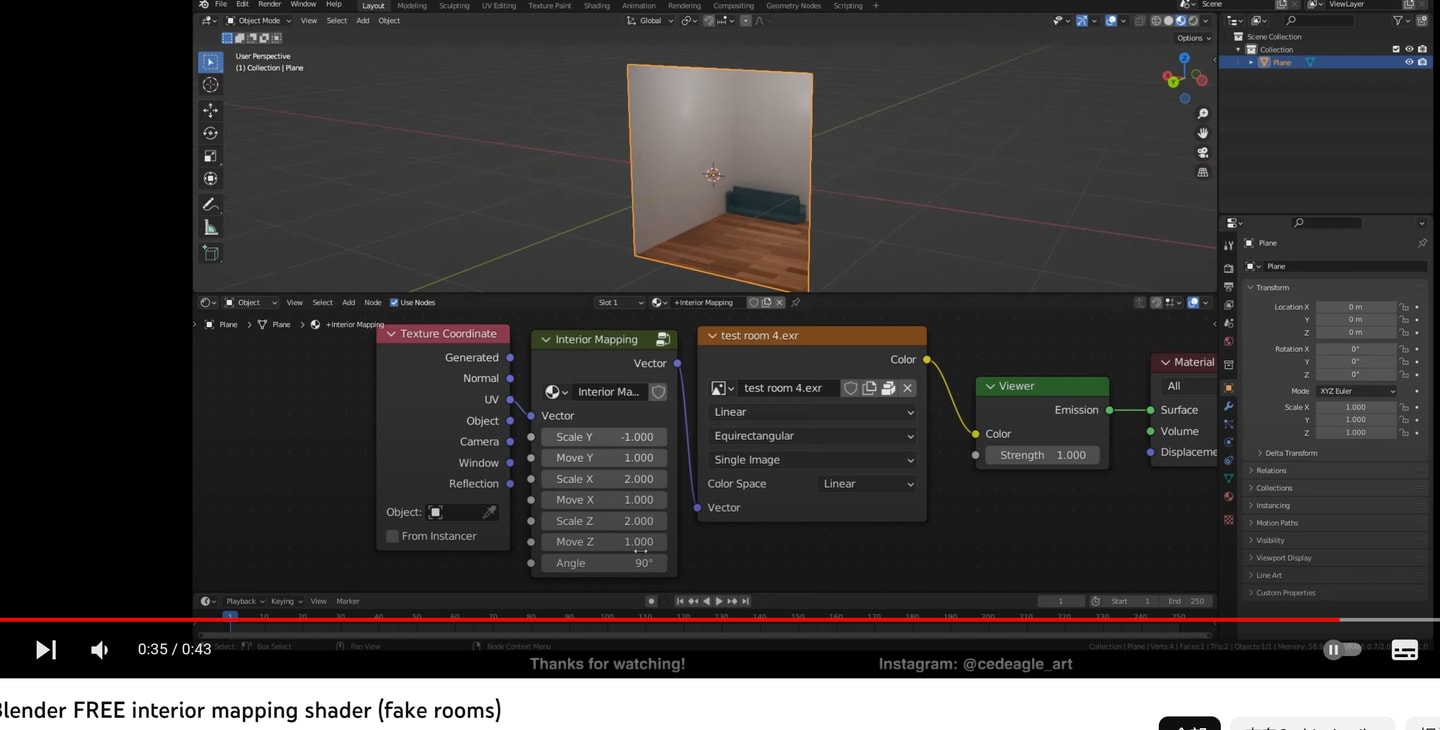

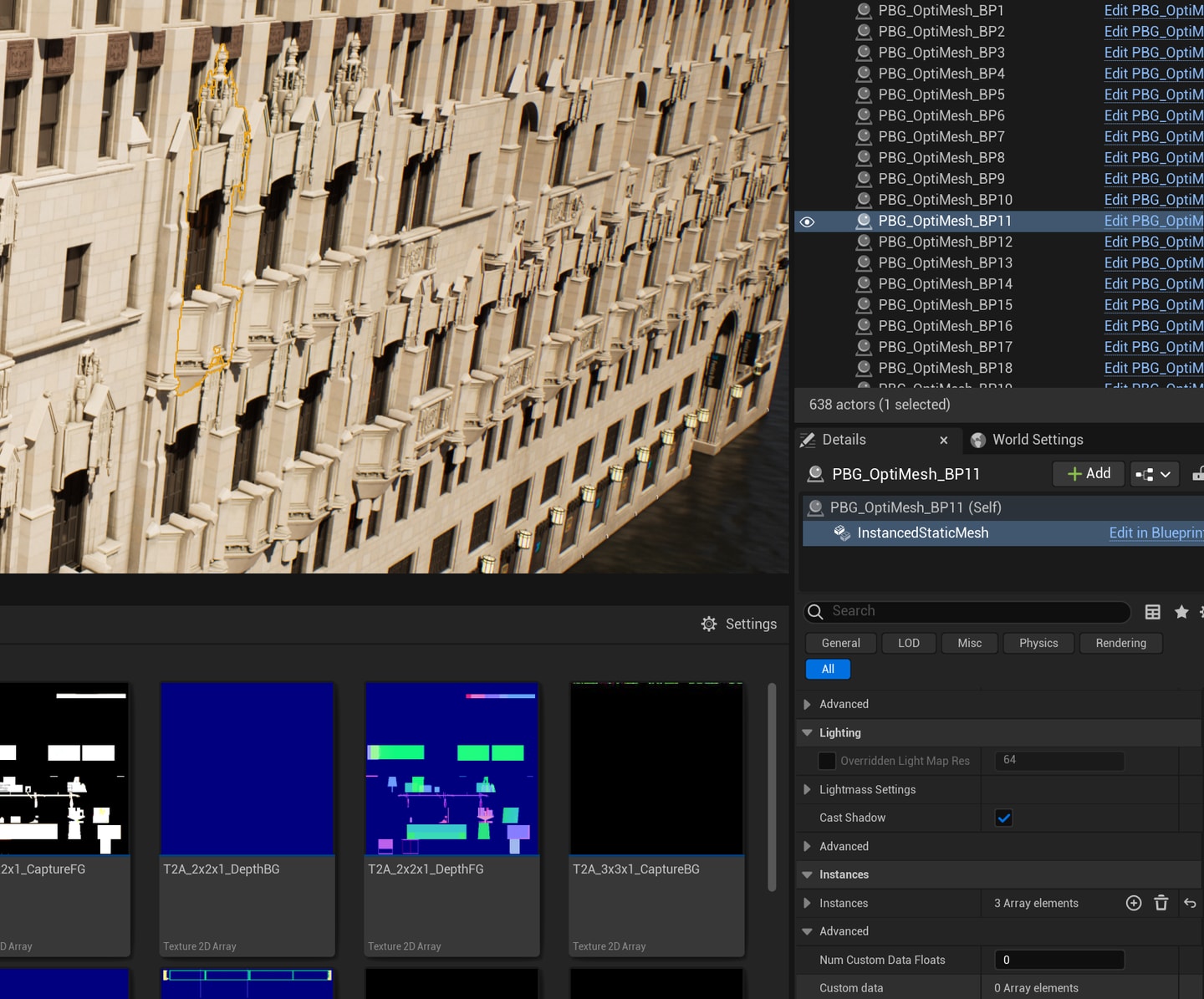

2023.9.15早上研究了下interior mapping，matrix中的这套系统需要back、front depth map，暂时不清楚这种深度图所需要的要求。要使用它的这套系统还得在这个custom data里面配置一个数据，这个数据暂时不清楚含义是什么，似乎是houdini中生成的，PBG使用matrix的mesh在bake mesh后会随机分配一个数字给这个custom data貌似？
在hillside项目的文档中提到有一个BP_InteriorRoom的工具可以生成cubemap、家具的depth map和color map，但我在项目中没有找到这个工具。
综上现在暂时没有办法做自定义的fake interior。

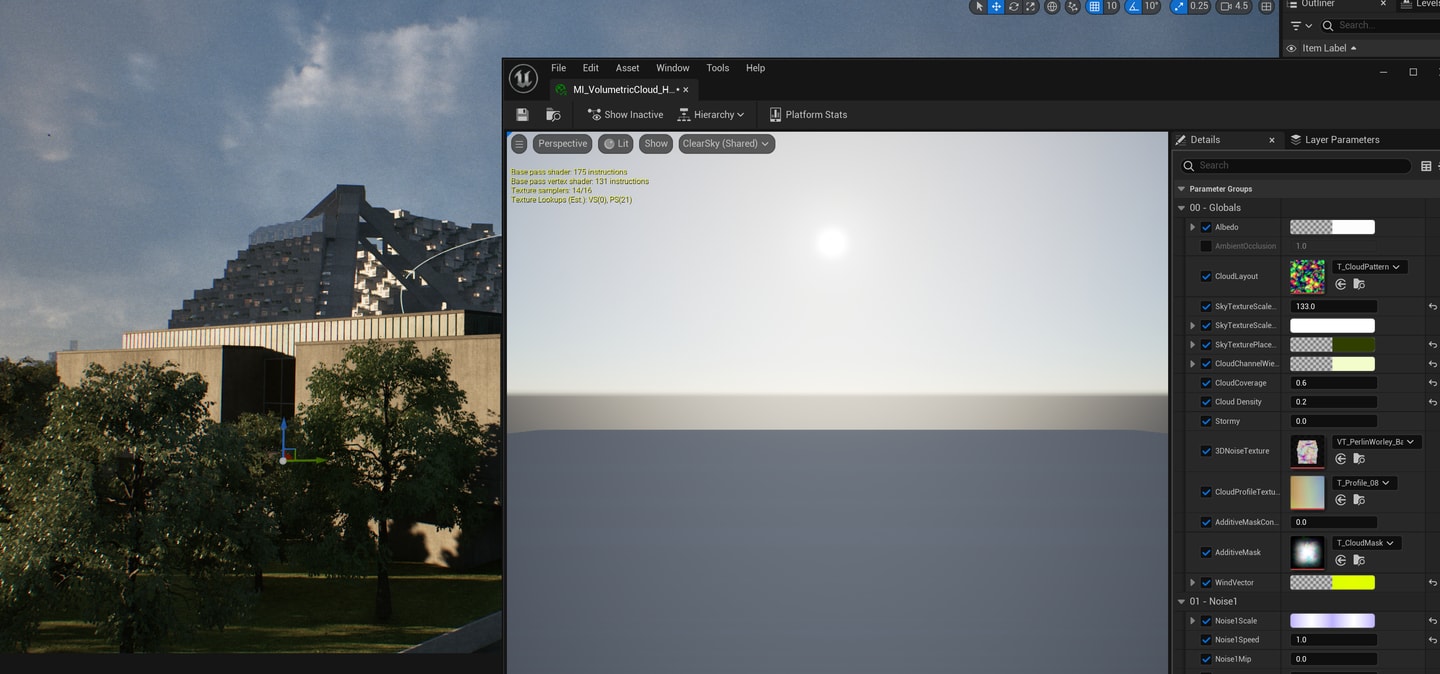

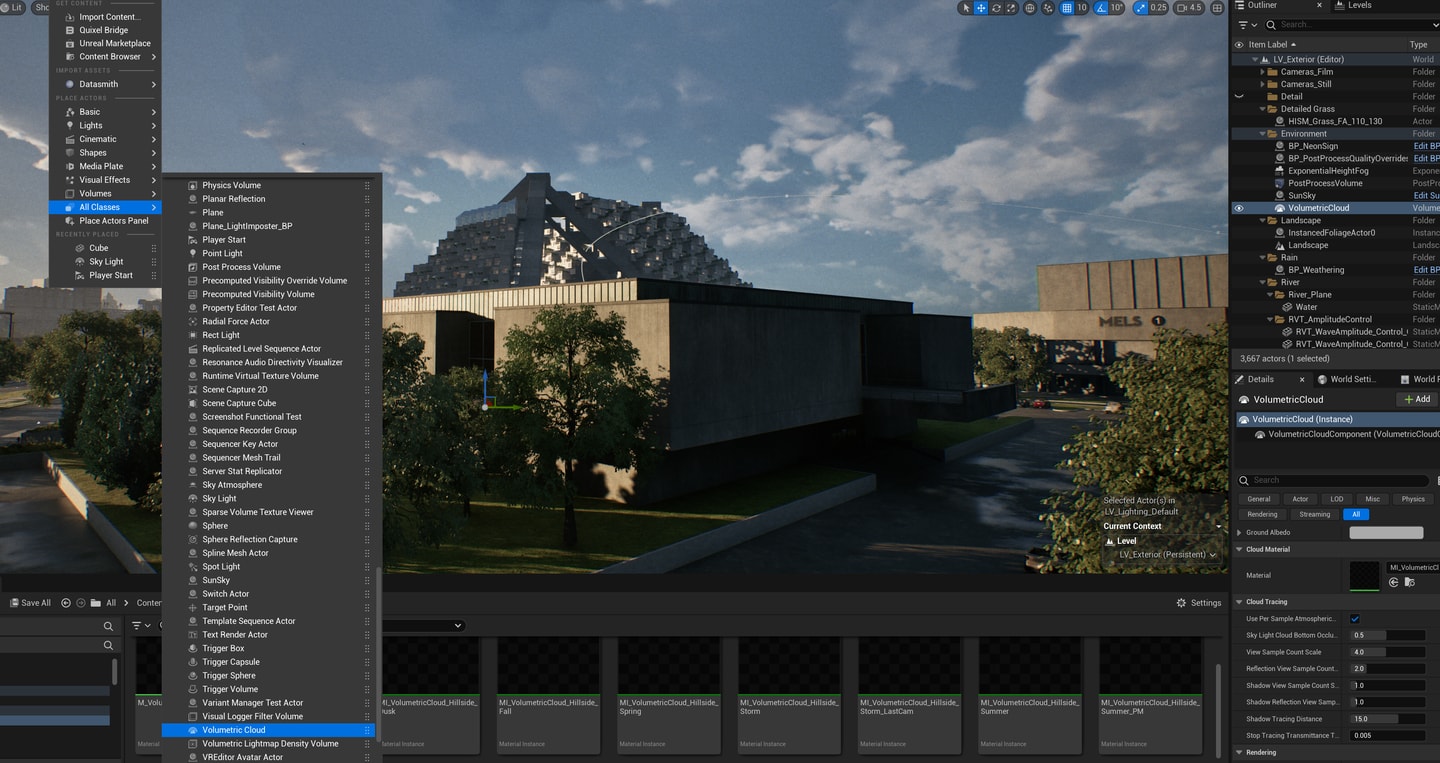

添加体积云，调节体积云材质即可影响天空。

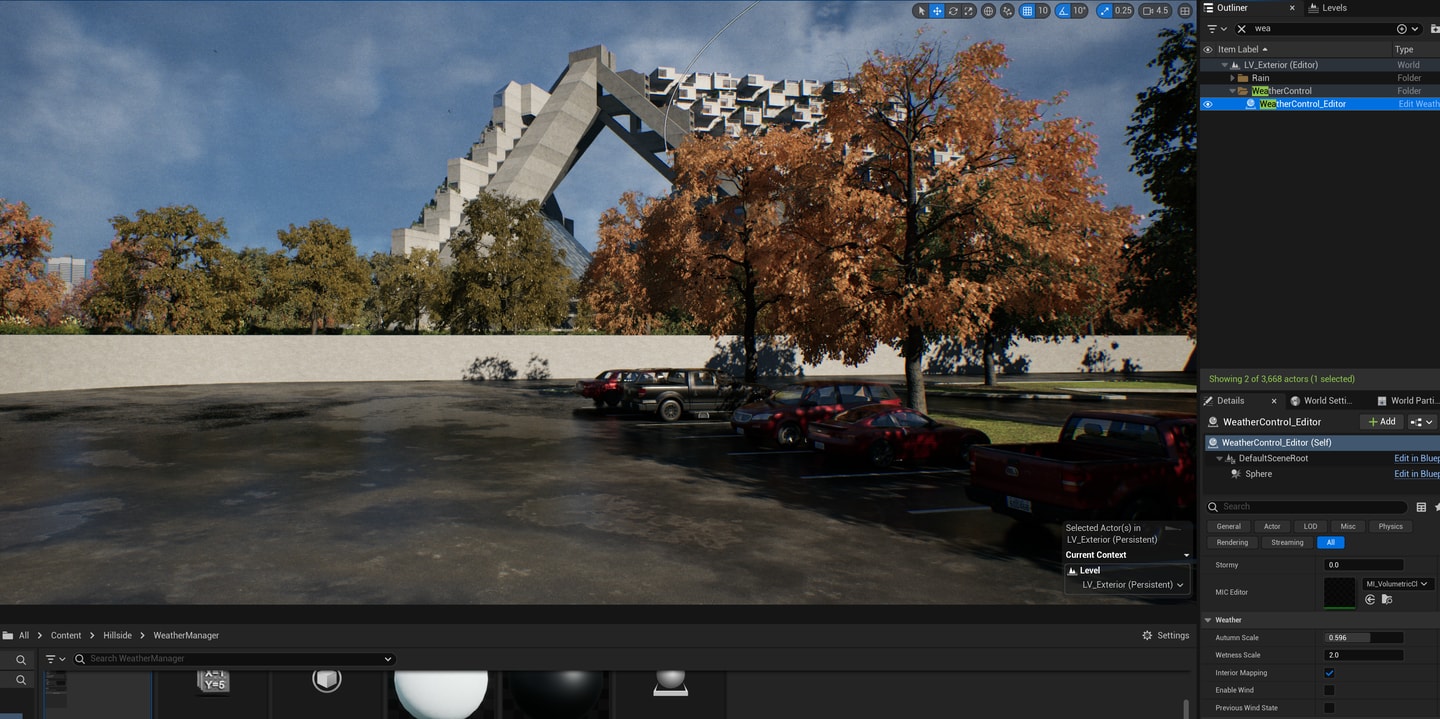

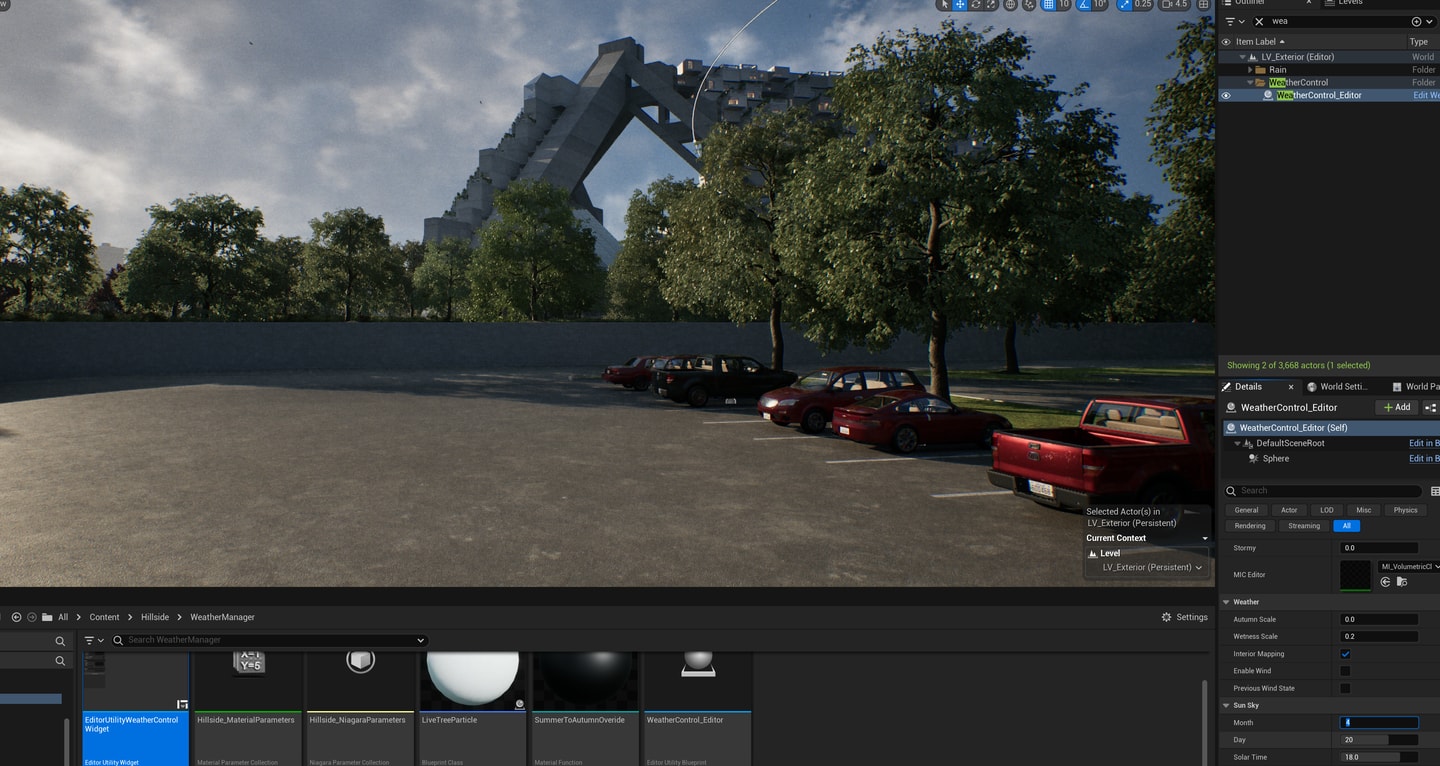

天气系统只要在level里置入weathercontrol的那个blueprint，到detail面板可以控制树叶颜色、潮湿、日照、风吹树叶效果。不过不知道什么原因，当进入game mode时这个面板会跳出来，且重置我的设置，即使设置了actor hidden in game也没有用。
rain文件夹下的BP_Weather也没搞出名堂来，还有那个体积云的storm没有弄出闪电的雨天。
