之前对这俩概念有模糊印象，是关于选择性加载场景、性能优化的，看过好几个视频了。今天来具体说说。
要使用data layer必须开启world partition，而要使用world partition最好是通过初始默认的open world创建，也可以通过convert level实现。

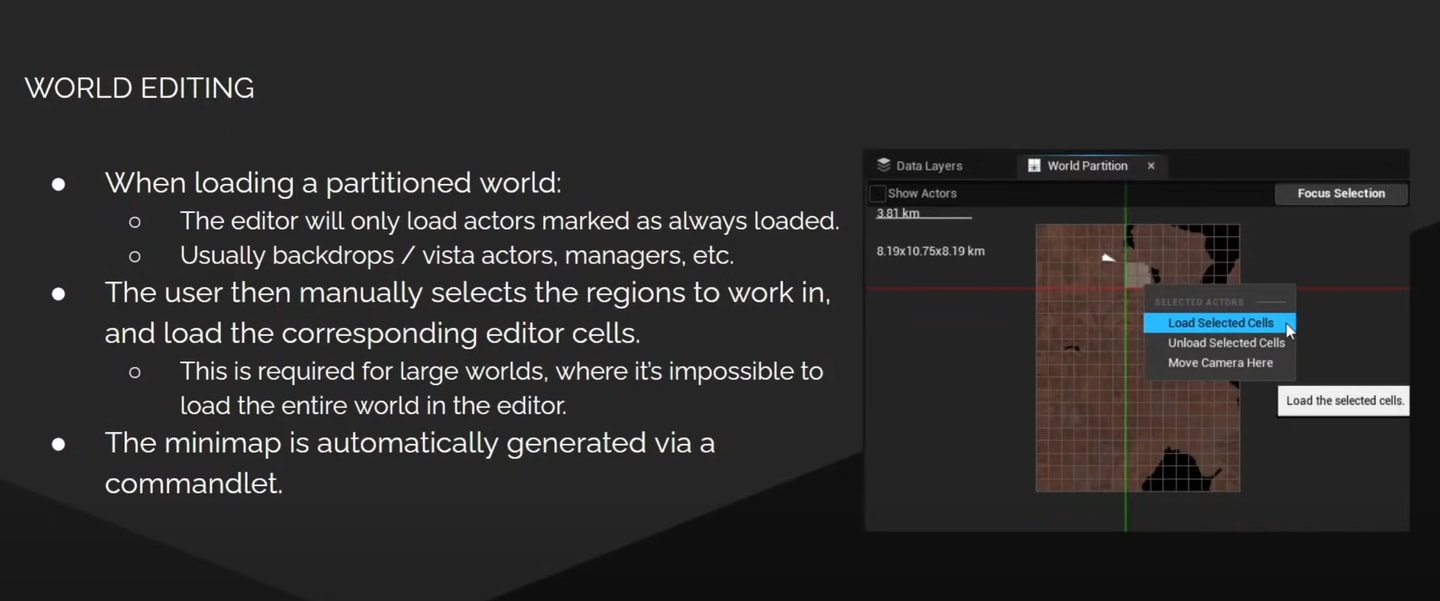

world partition有两个作用，一个是在面板这里框选一定范围加载，这样在编辑模式下可以只加载选中的区域。

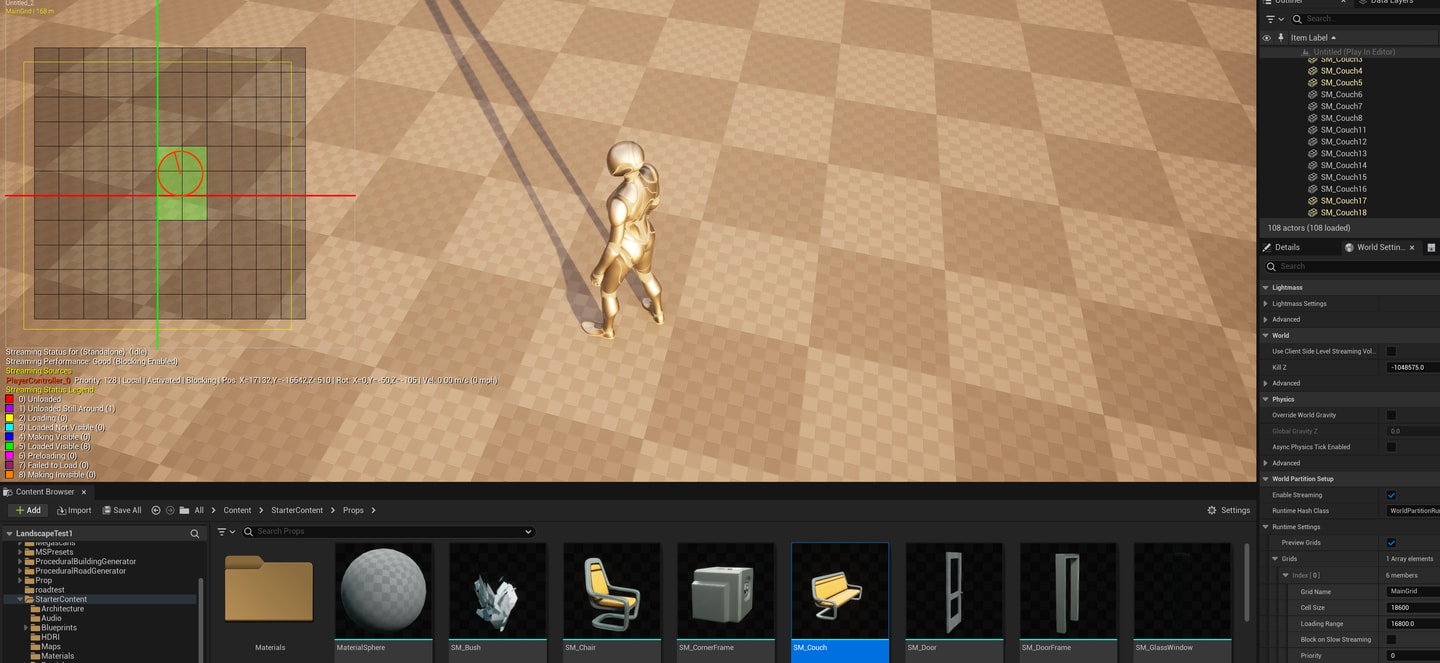

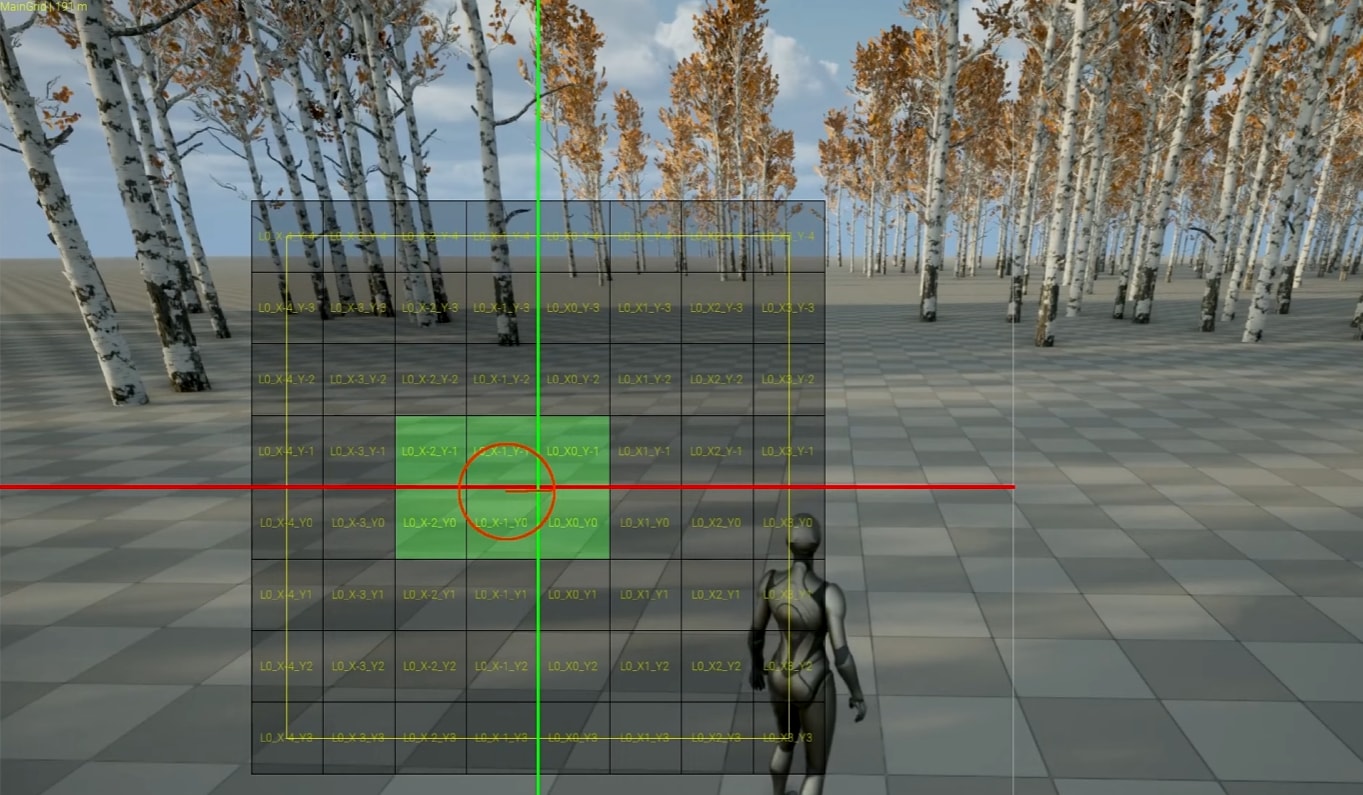

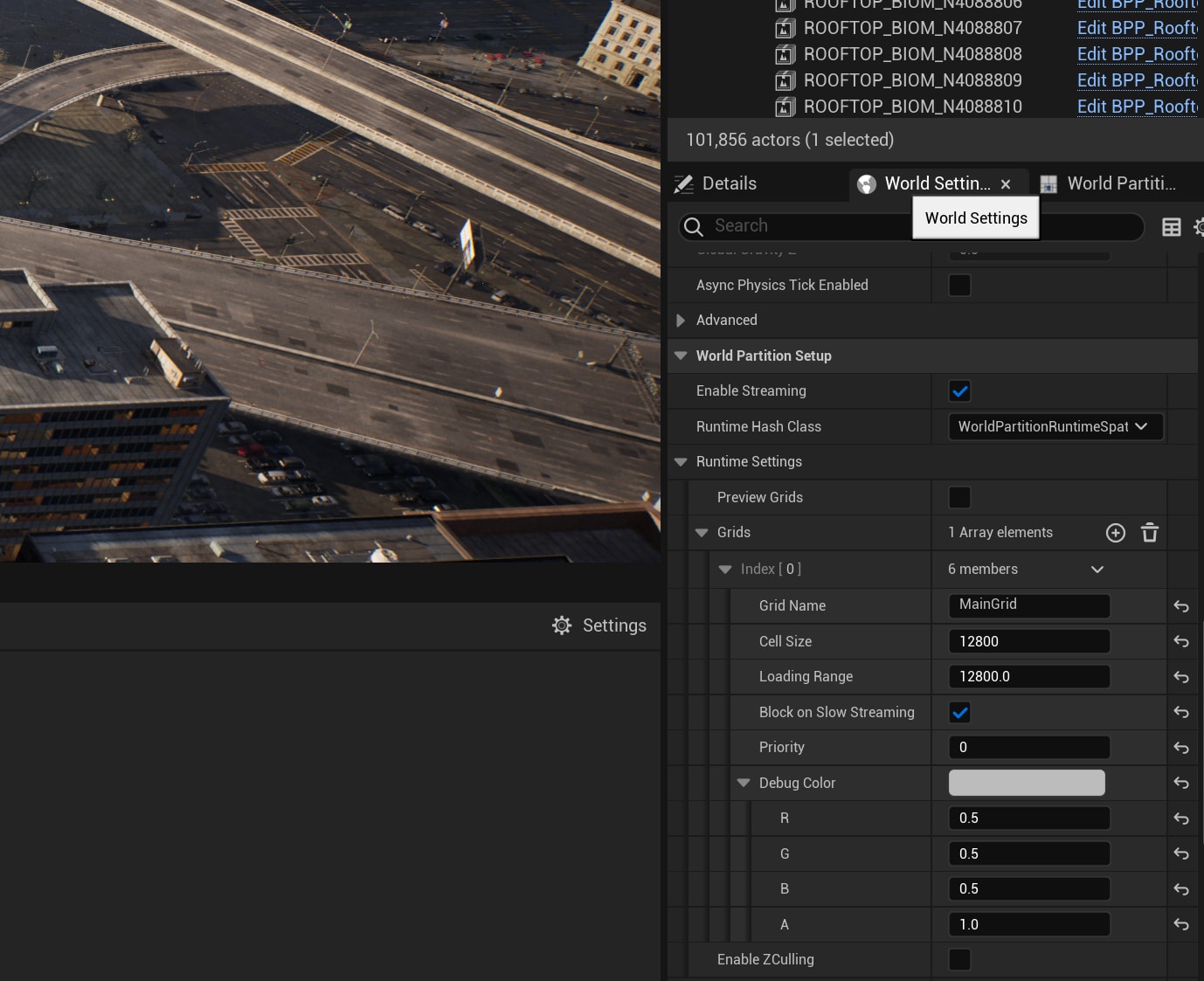

另一个是游戏模式启动后的显示范围，其中cell size指每个显示单元单位是平方分米，如下图1就是128平方米/显示单元，loading range指加载的半径范围单位是厘米，如下图1就是128米半径范围。在调试开启状态下，可以看到下图2中player即这个红圈的圆心，红圈即loading range，只要红圈触碰到格子就会使格子里面的物体加载，在调试窗口中使格子呈现绿色。而随着白圈与格子完全不接触，格子变紫色，紫色格子里的物体将不再加载。
New World Building Features | Inside Unreal官方讲解
上面这个讲座是官方发布的包含world partition、datalayer、hlod等内容。

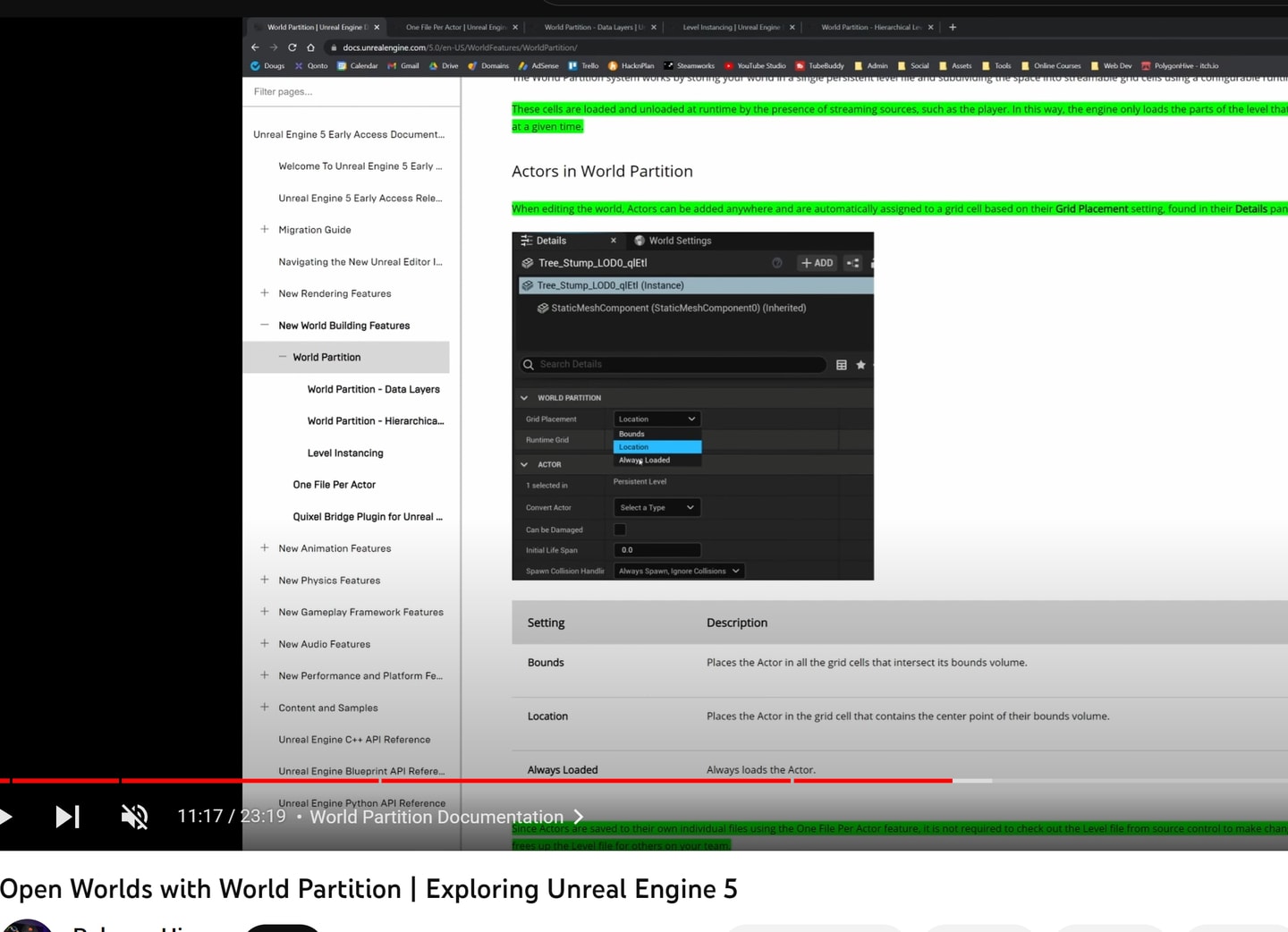

我自己实验了下，调试窗口始终保持11x11的格子，每个格子的大小即cell size，loading range即红圈的半径,绿色格子表示这个cell里面有东西被加载且是完全处于这个cell中，若物体部分处于loading range在默认状态下是不被加载的，今天听的示范我记得有一个讲到关于这个的设置忘记是哪个视频了。（真的见鬼了我翻遍了历史记录都找不到那个视频，不得不说知识架构越来越庞大了，没有好的记录一个坑就会折腾死）2023.9.9总算找到了出处，在 Open Worlds with World Partition | Exploring Unreal Engine 5 这个视频的11：17介绍文档时提到，不过当前的ue5.1\5.2\5.3版本改了文档，这也是为啥我忙活半天找不到的原因。

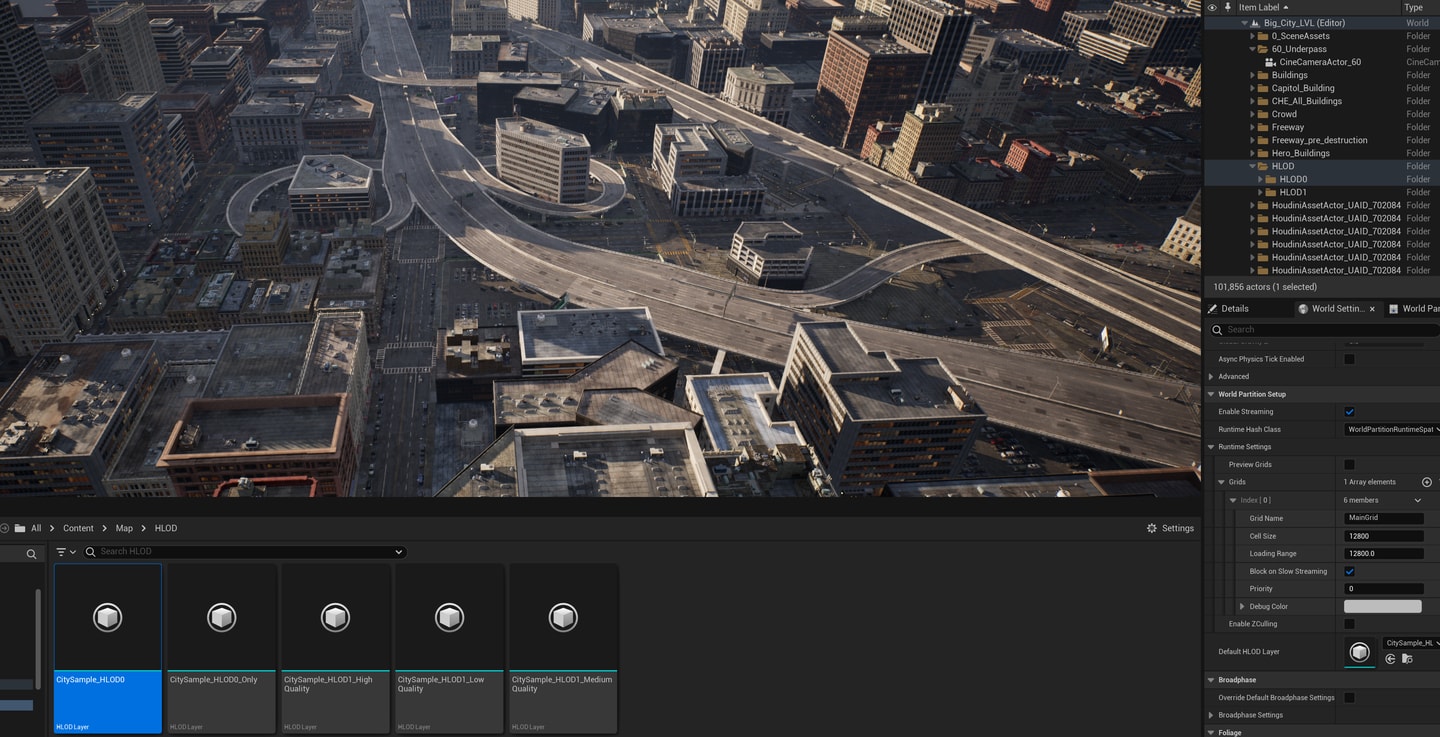

回到matrix项目，这里说用到了三个grid，一个main grid,一个HLOD0，一个HLOD1.这里所说的grid指的是worlding setting中world partition setup里的运行时（RUNTIME）的网格（grid）。不过我在项目中只看到了一个main grid并没有看到示范所说的HLOD0、HLOD1。

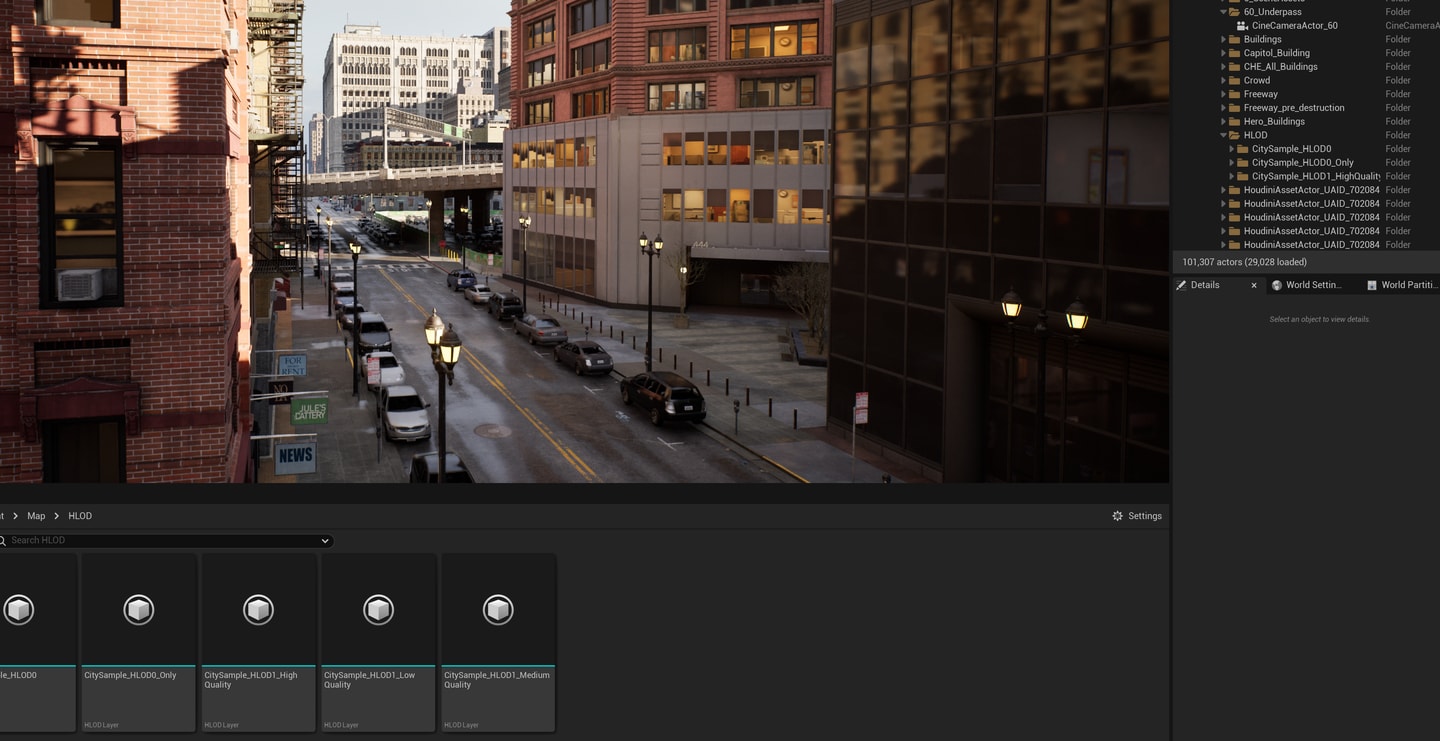

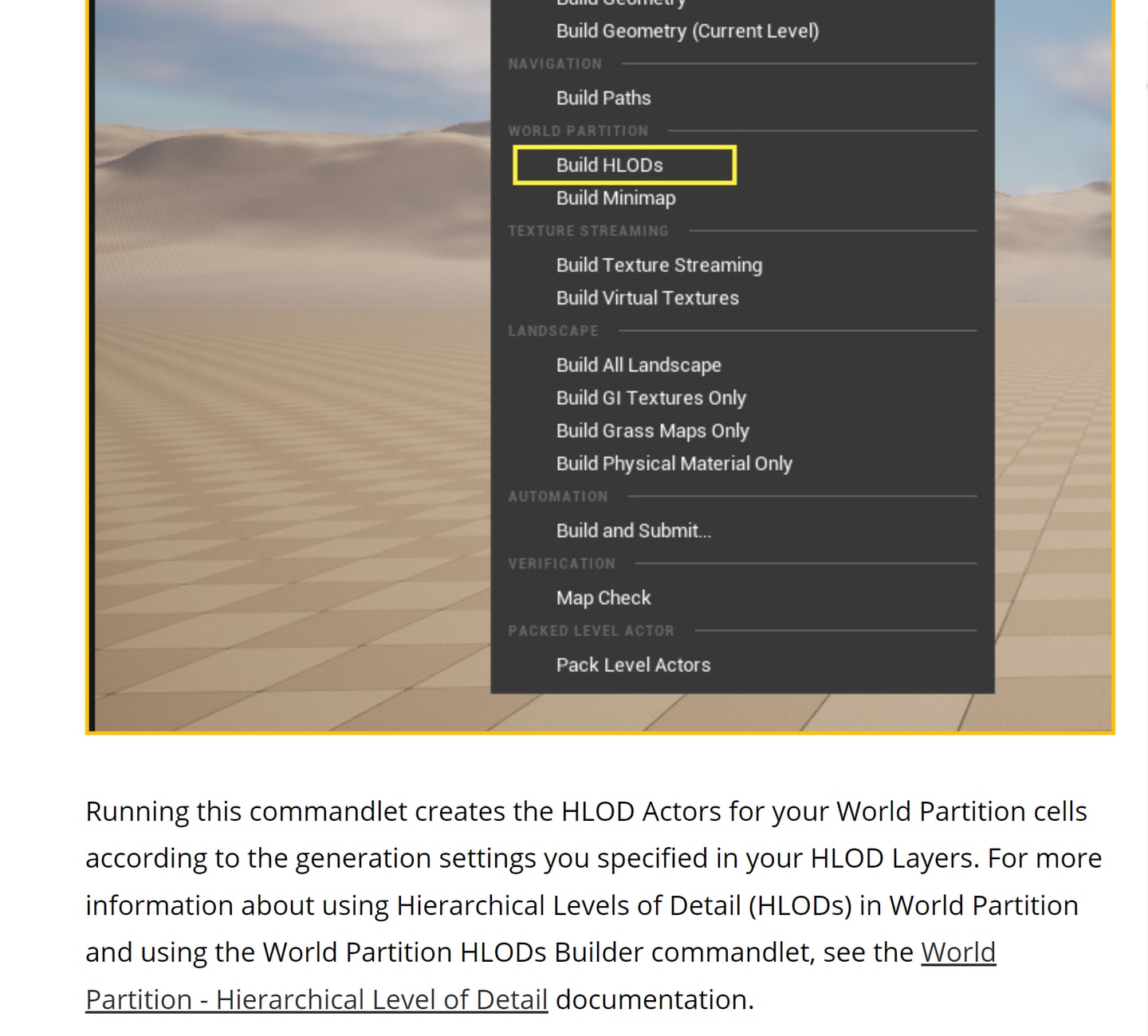

不过可以看到在outliner中有HLOD文件夹下面包含着两个子文件夹HLOD0、HLOD1，而在内容管理器中的Map文件夹下有个HLOD文件夹包含了5个HLOD layer，其中一个是world partition setup下默认的HLOD layer。在world partition文档的Generating Hierarchical Levels of Detail (HLODs)部分指出build HLODs将为world partition cells根据HLOD layers创建hlod actors。我试了下build HLODs，在3分钟过去后我试图stop building，18分钟过去了还是没反应我强行结束进程退出，要跑完不知道得多久，我推测这个命令就是根据5个HLOD layer创建出HLOD0和HLOD1.强退后再次打开matrix，我发现HLOD文件夹下的东西变了，它们根据HLOD layer形成了3个文件夹，估计是强退的关系不然应该是5个对应每个HLOD layer，那么问题又来了，matrix是如何build HLOD只生产HLOD0和HLOD1的呢？

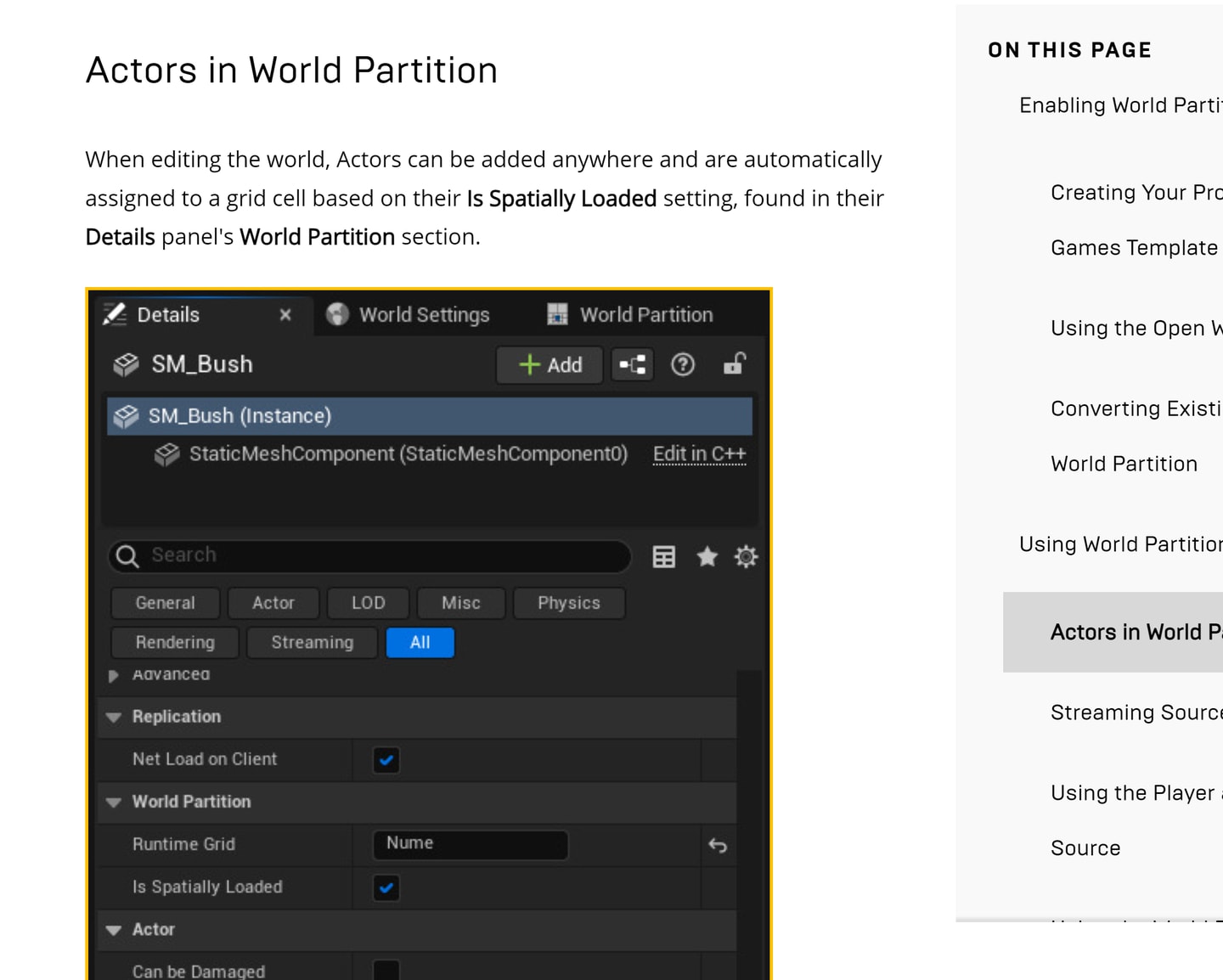

要创建HLOD actors按照文档来说先得把原物体添加到HLOD layer才能在build HLODs时生效。在matrix中我没有发现任何一个物体被添加了HLOD layer，只是它们都被勾选了include actor in HLOD。
配图说明HLOD 这篇说明算是有些帮助，但依旧没有解决问题。
我打开了matrix迷你版，发现其HLOD没有变动，看来HLOD是根据每个map的。点击大头针即可查看这些默认被隐藏的HLOD actor.

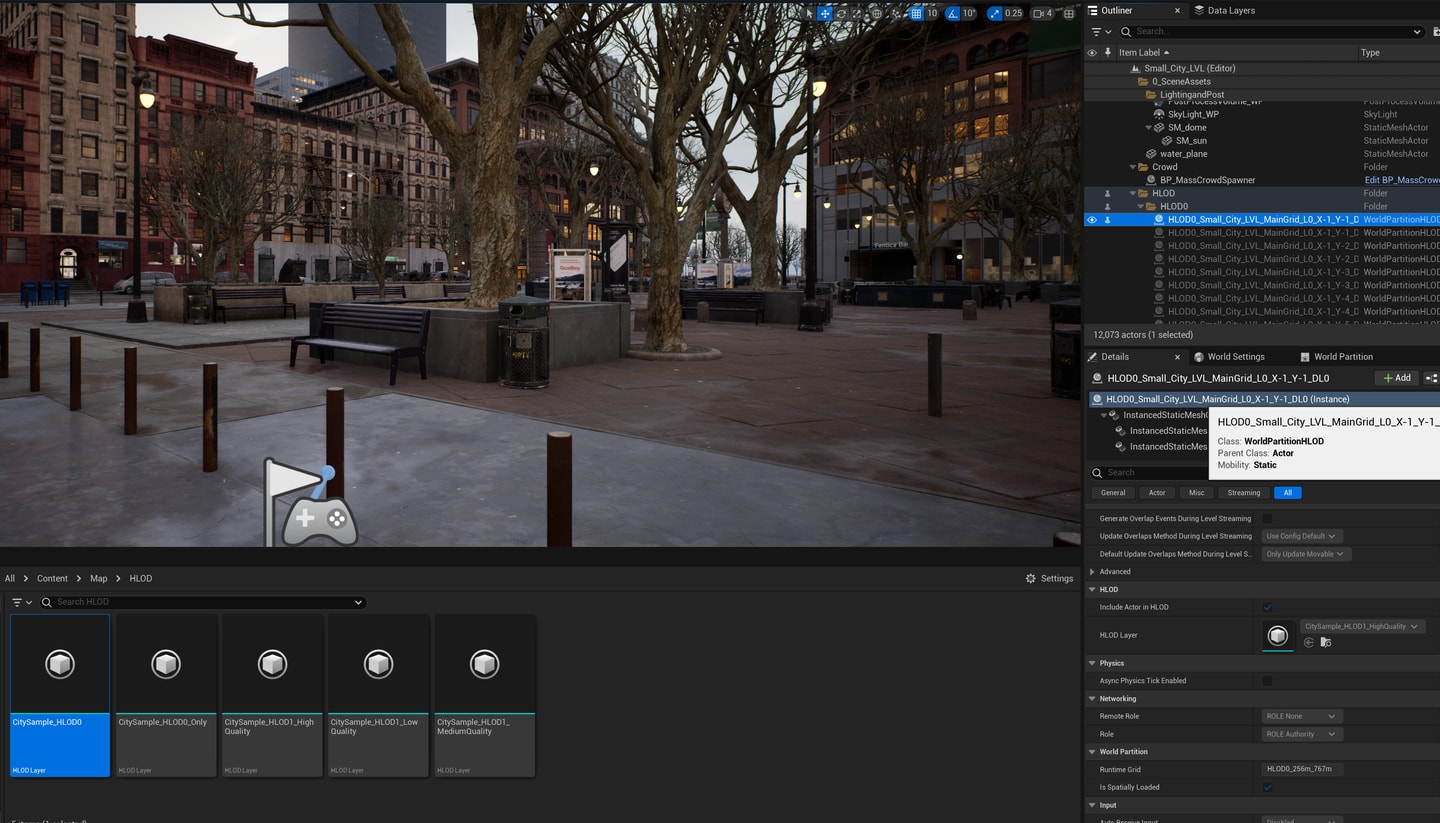

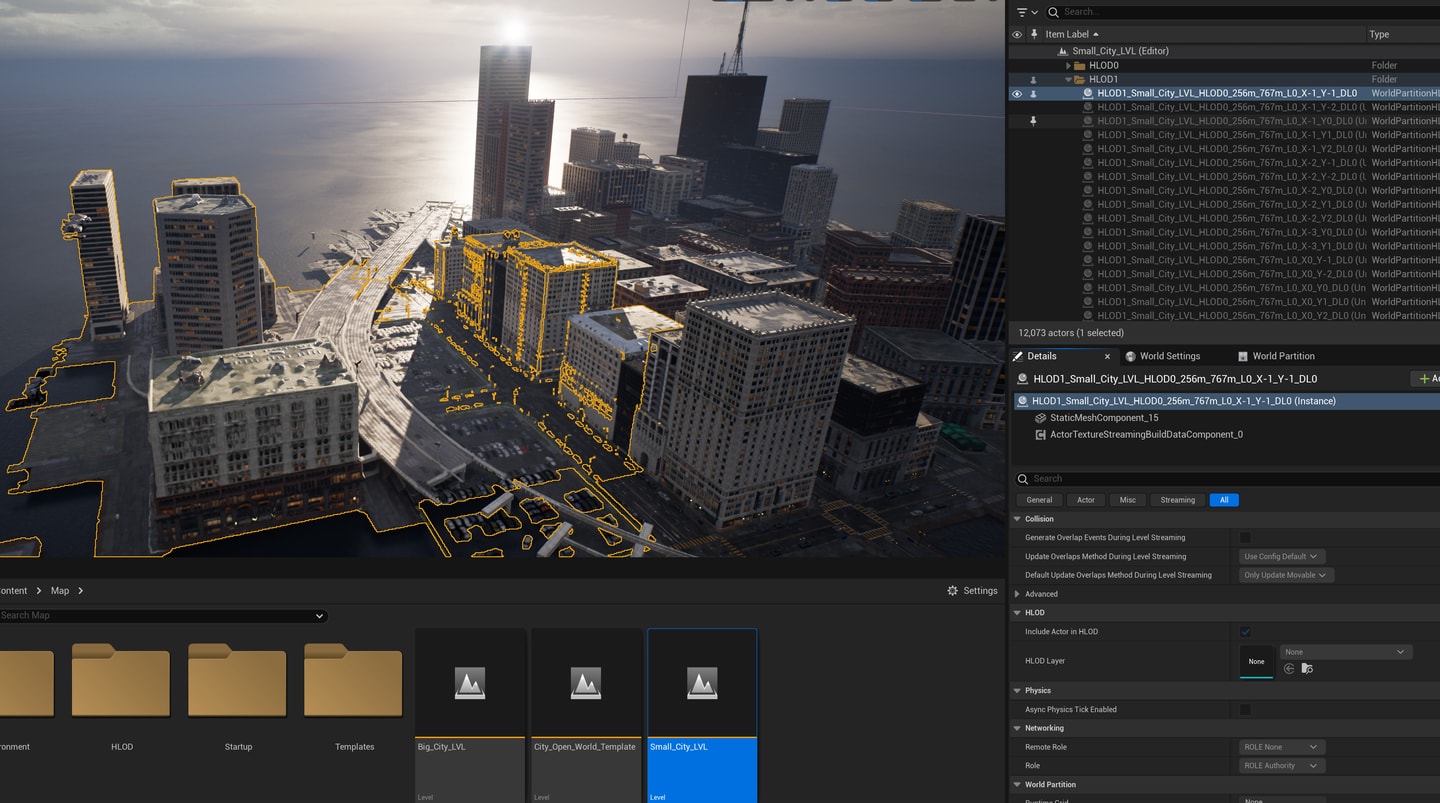

查看其中HLOD0里面的一个HLOD actor可以看到其HLOD layer为CitySample_HLOD1_HighQuality ！并且Runtime Grid为HLOD0_256m_767m，也就是示范中说的256-768米的范围。

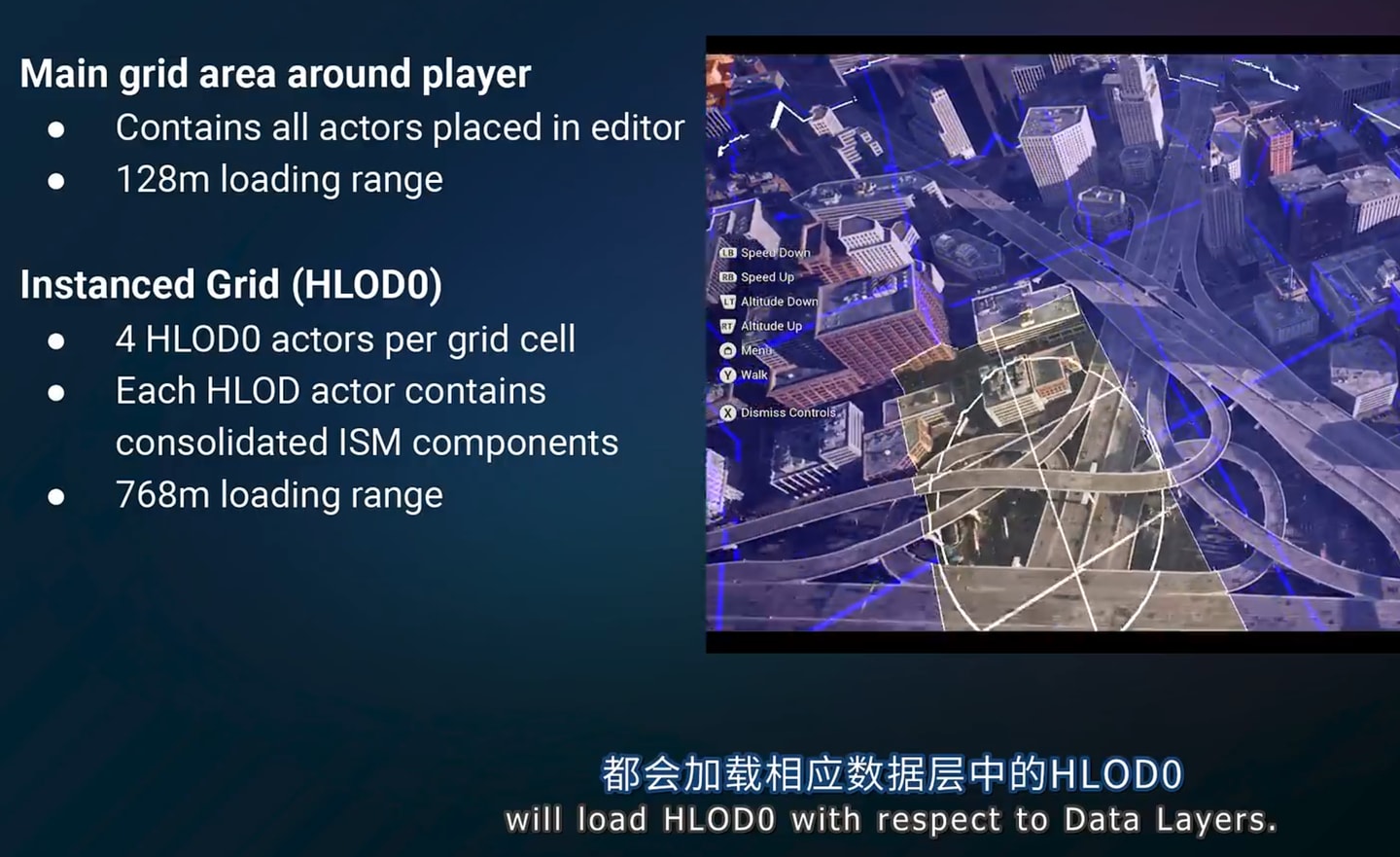

不过HLOD1里面的actor没有任何线索。matrix示范中说128-768米范围内所有的cell都会加载相应data layer中的HLOD0.这话看不懂，HLOD actor在editor模式下是不显示的，难道说HLOD actor被分组到了data layer中然后通过datalayer在runtime里面加载？那么又是什么机制确保128-768加载它们，是HLOD layer里的ranging咯？神奇！这样就说得通了！
youtube系列world partition 这里有个系列视频有关于landscape如何做world partition，并使用HLOD.

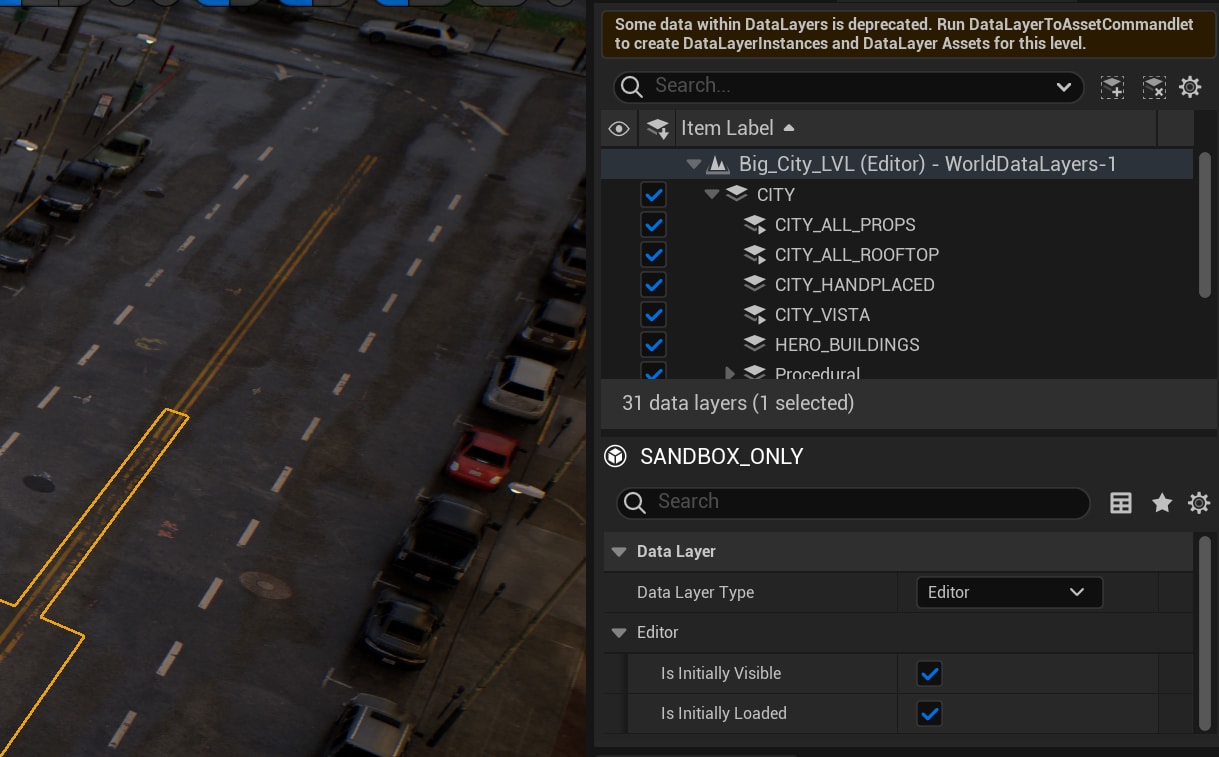

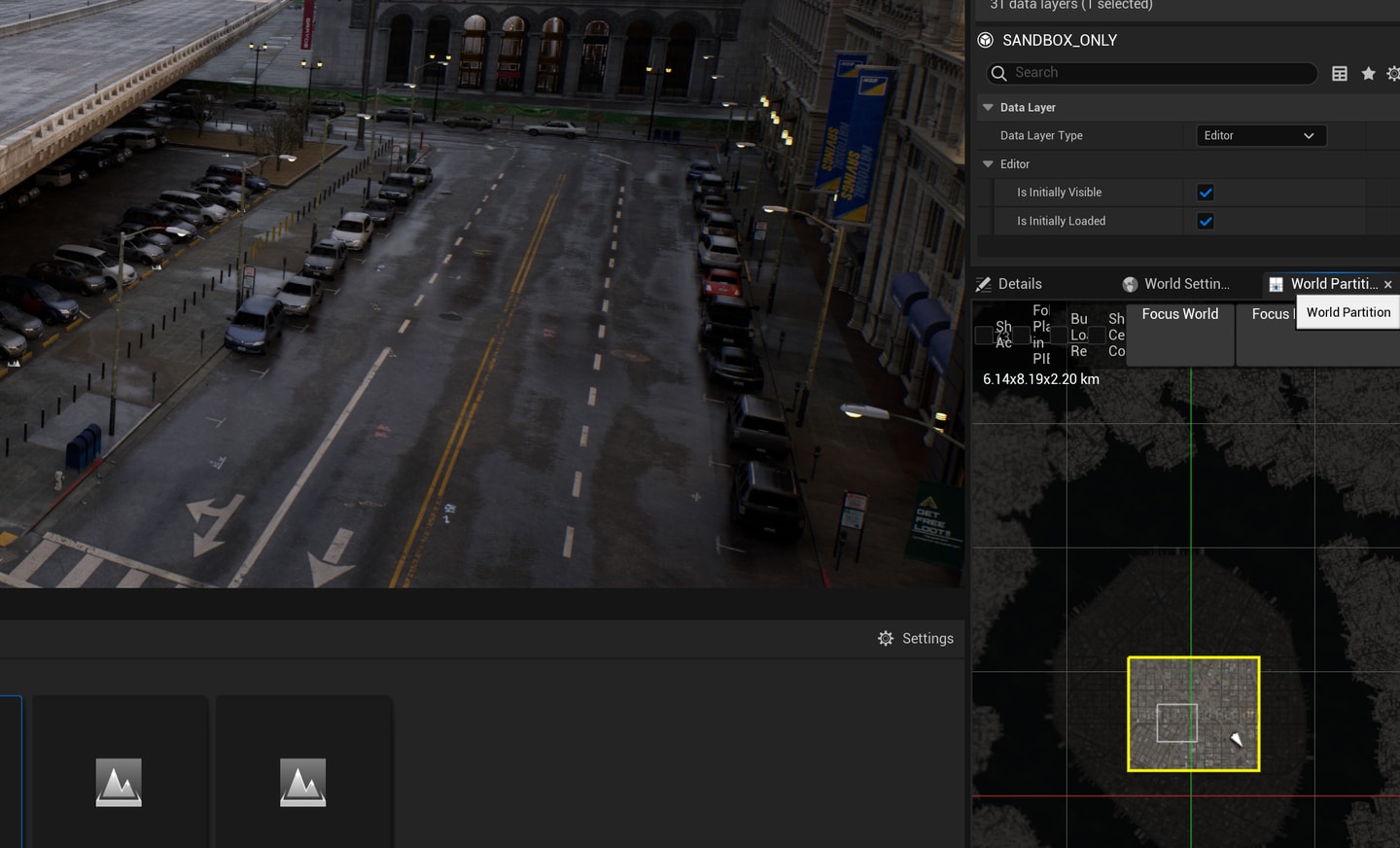

datalayer和world partition一样也有两个功能，1是在编辑模式下加载或不加载，它的做法是通过添加data layer后指定对象分派给datalayer，比如公交站台、汽车、某种建筑，将他们分类成datalayer，这看起来似乎和分派文件夹显示隐藏没啥区别。下图为matrix中的datalayer。

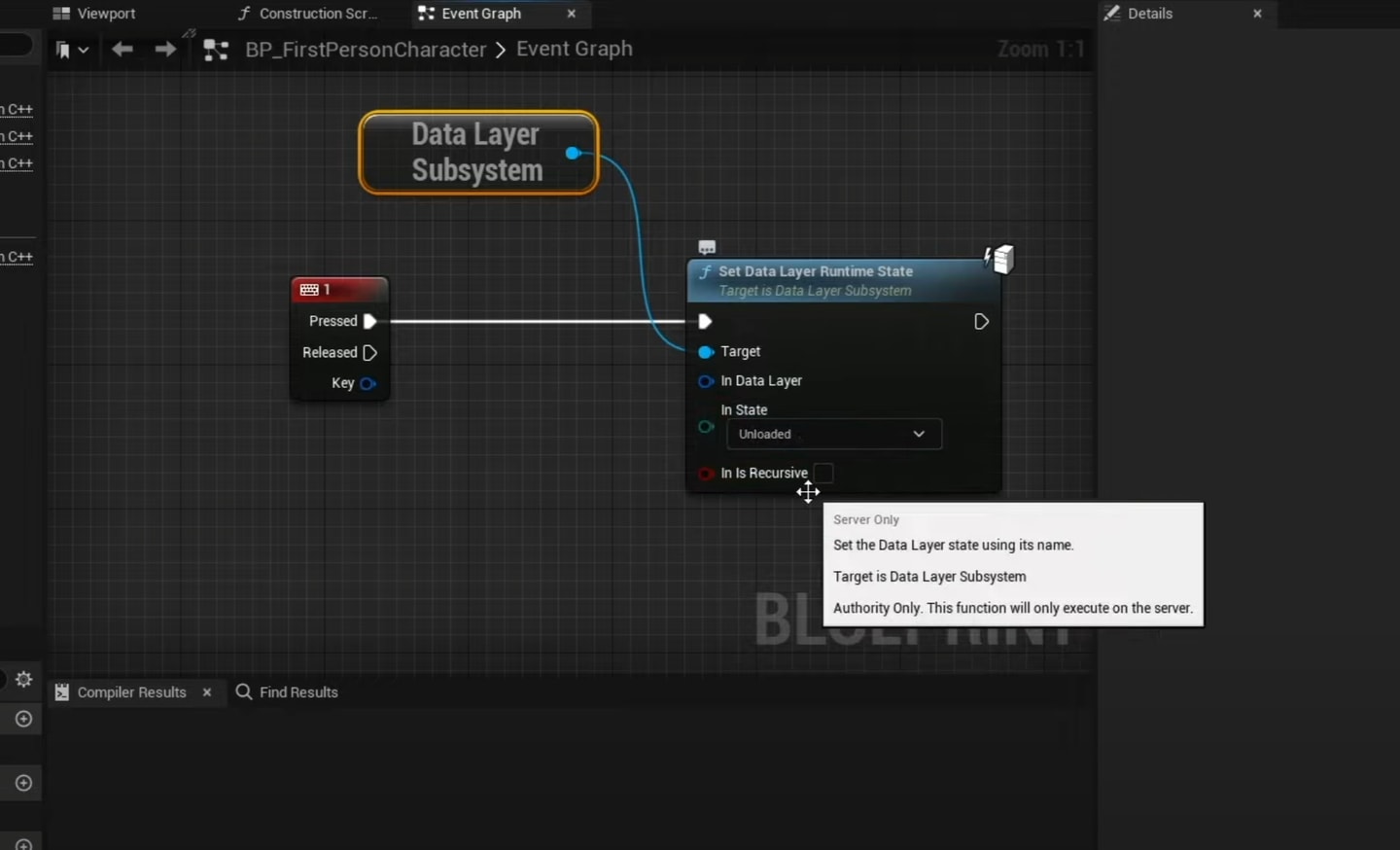

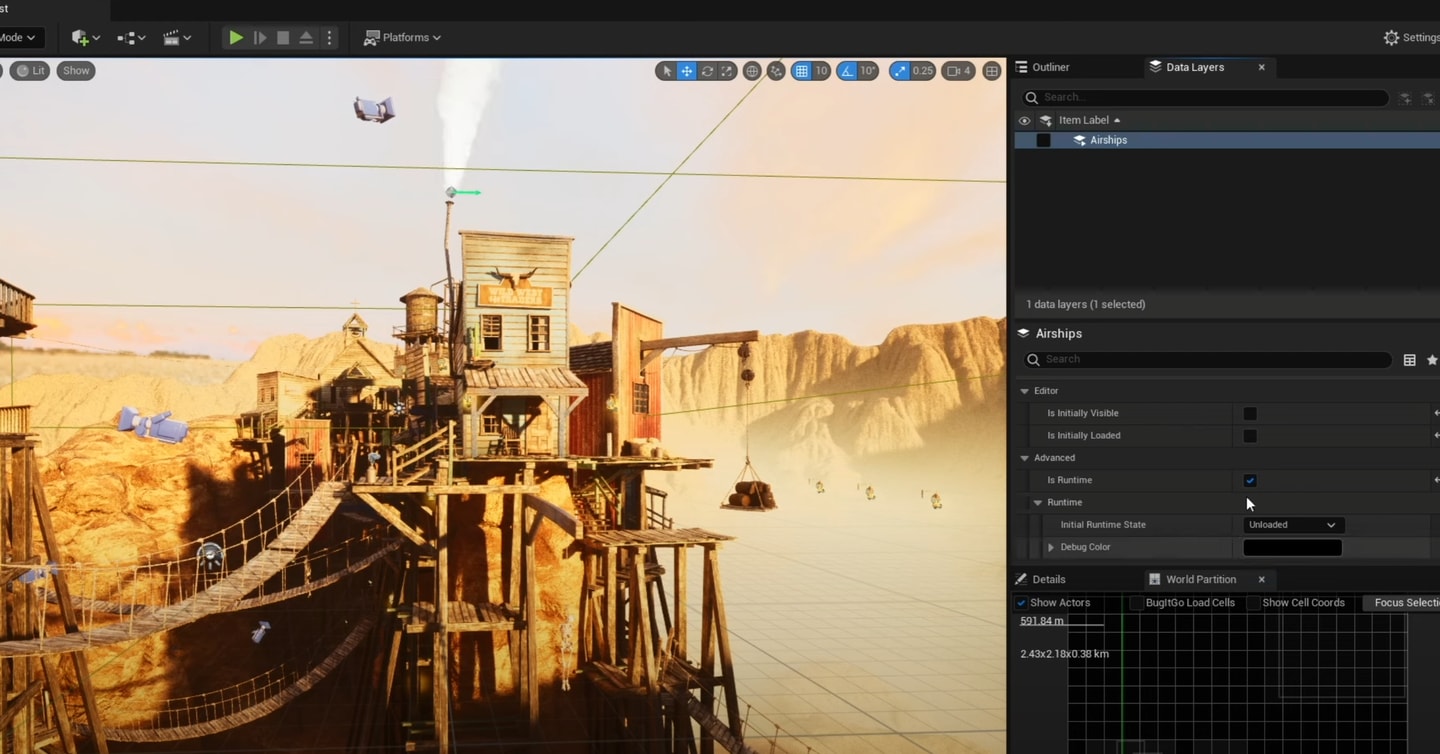

2是在运行时也就是游戏模式下，可以看到下图中设置了在运行时初始状态不加载。通过blueprint编程，按键触发其加载状态。
总结一下World Partition/HLOD/Data Layer的运用，先用world partition分核心区域也就是main grid。所有的模型搞定以后，根据HLOD Layer build HLOD，得到的HLOD对应各自的grid，HLOD actor在editor模式下被隐藏，将他们归纳到data layer中，在runtime模式下在对应的grid下动态加载。

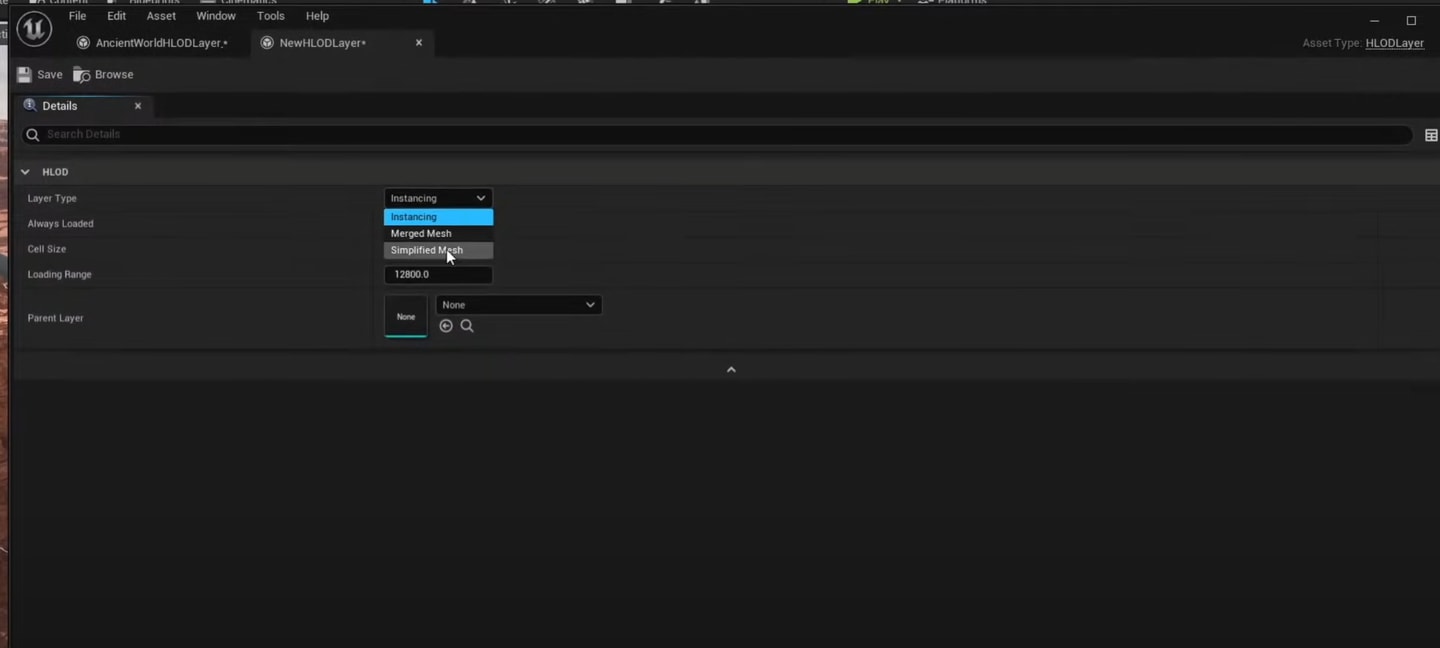

matrix里的HLOD layer是自定义的，我看它的选项卡和这个approximatedMesh差不多。在UE官方技术解析New World Building Features | Inside Unreal这个视频中官方说了HLOD layer通过树状继承自动设定不同范围的HLOD,关于一些设置可以参考matrix的。

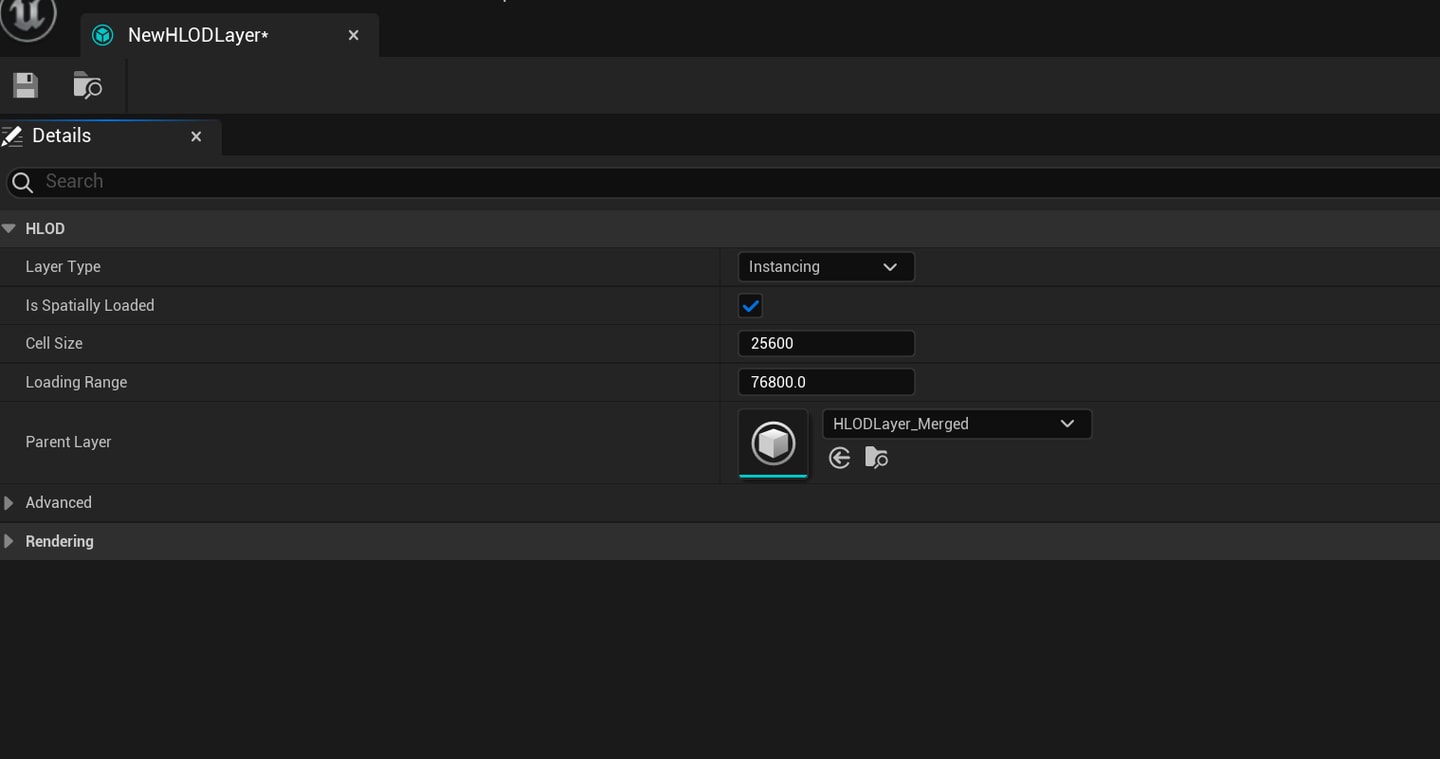

ue5.0版本的HLOD layer只有三个选项。

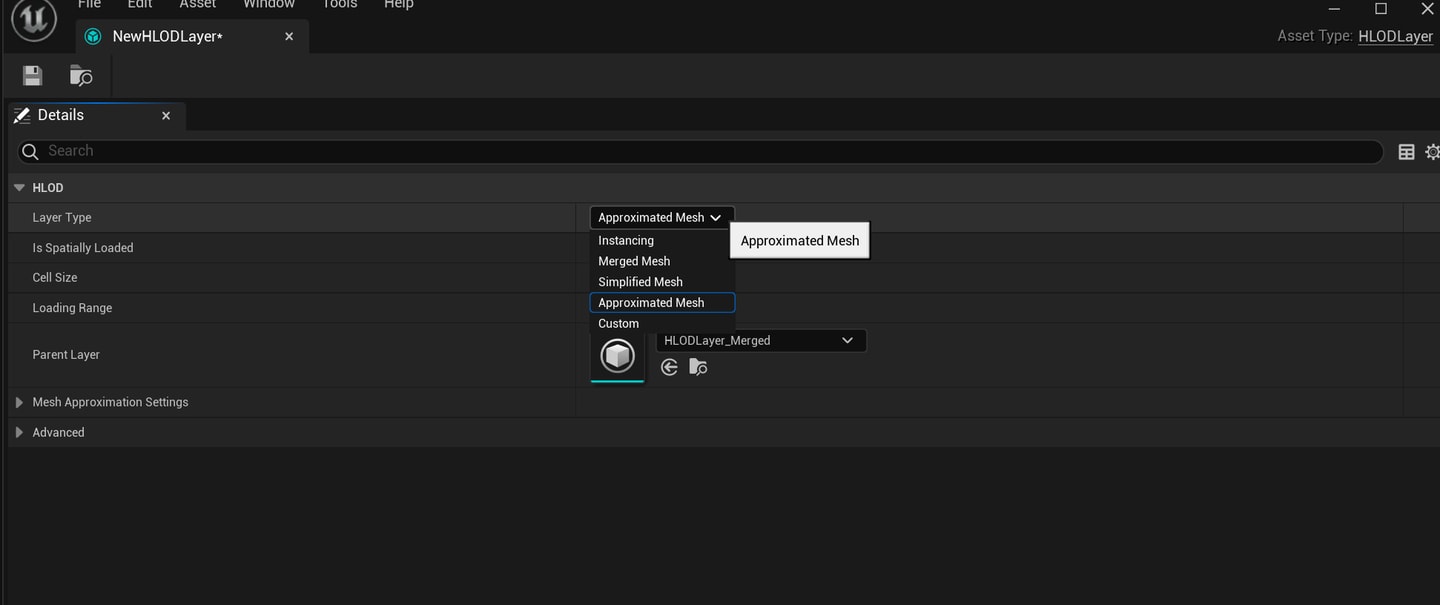

5.1以后的版本有了approximatedMesh。
