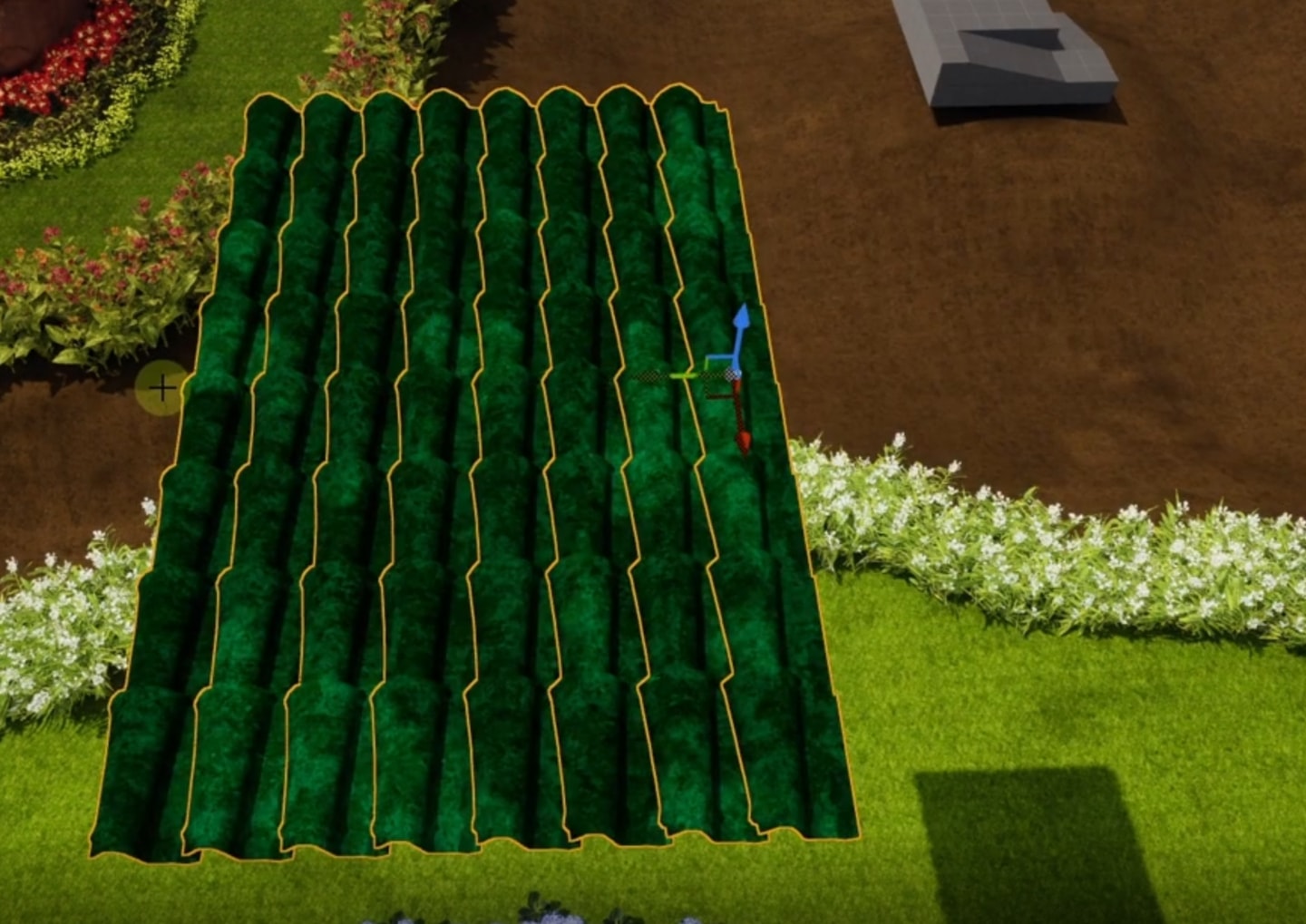

在let‘s go rpg系列教学中演示了用quixel mixer配合Ben Cloward的WorldAlignedTexture教学解决了瓦片mesh阵列多样化，这个技术可以解决类似柳林故宫建筑群的屋顶材质平铺重复问题，但和matrix项目中的block、brick不是一个概念。

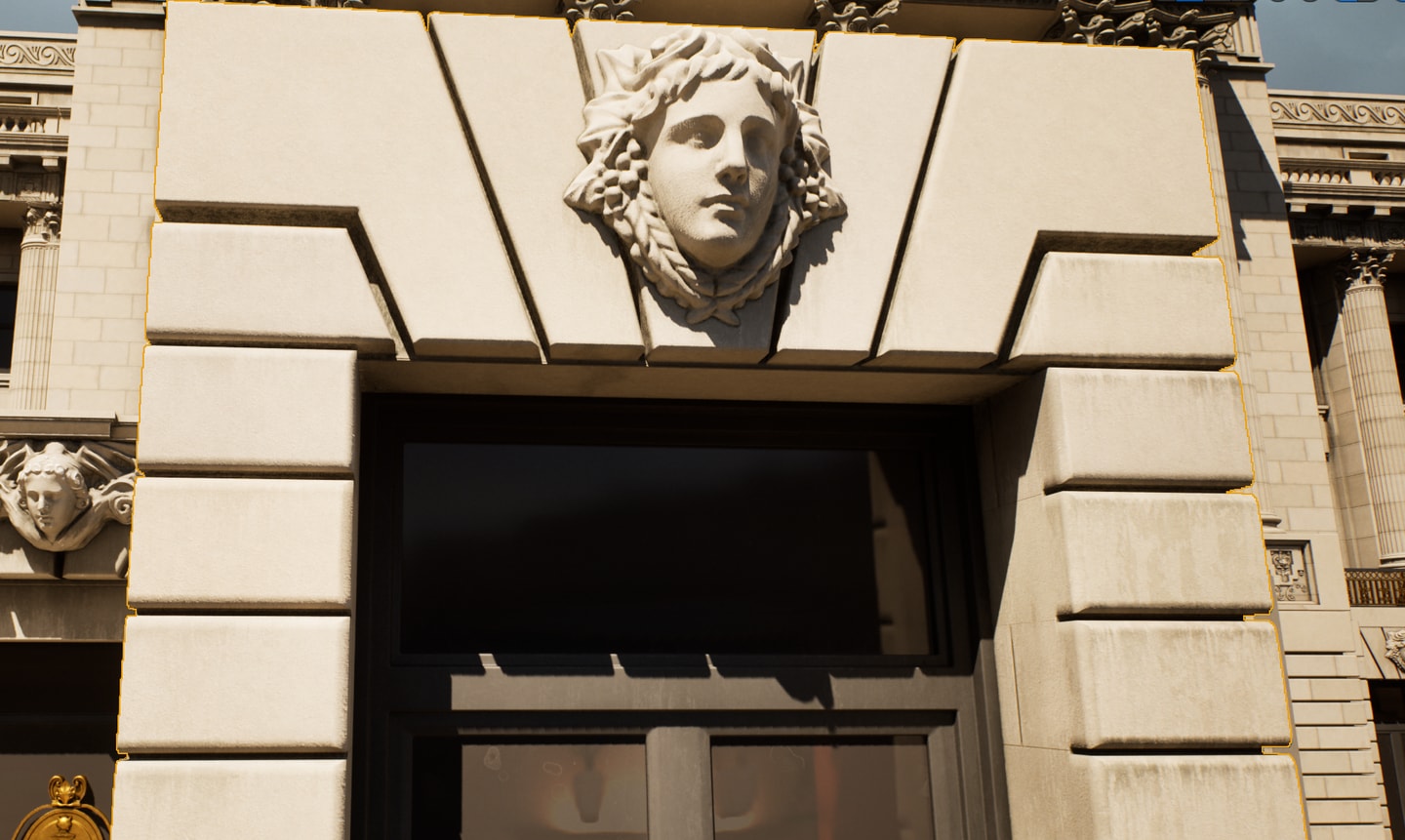

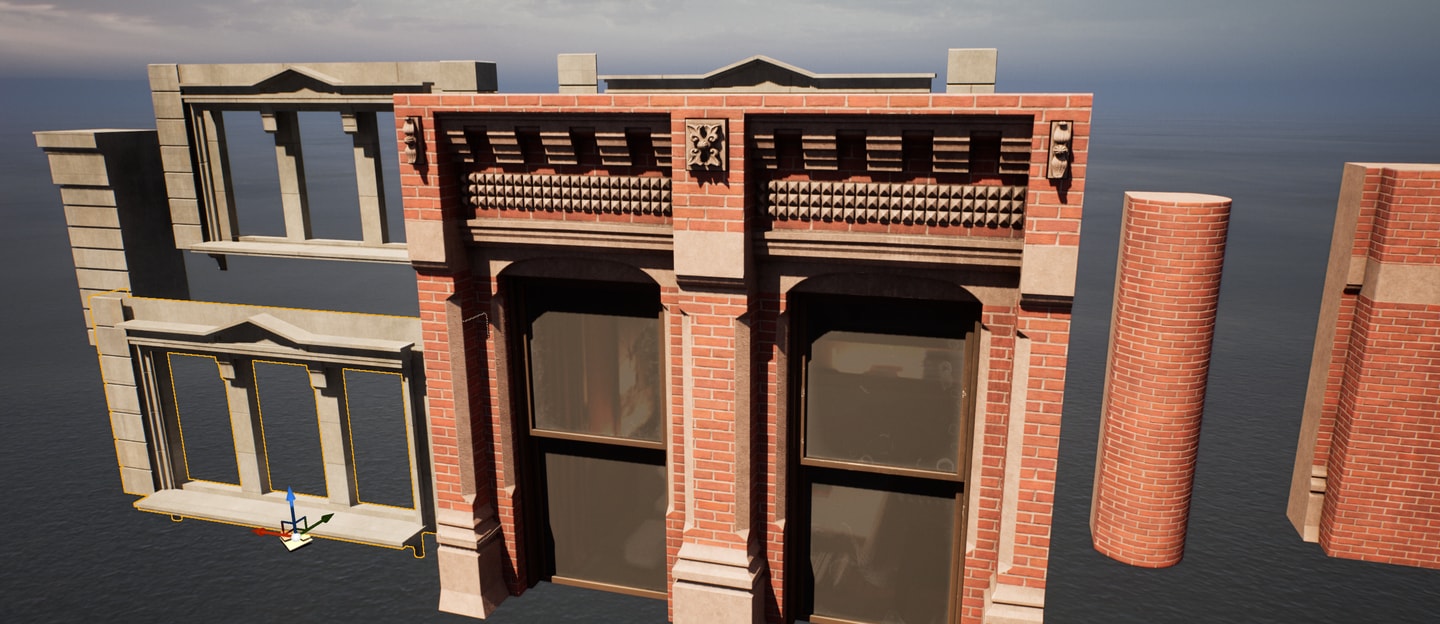

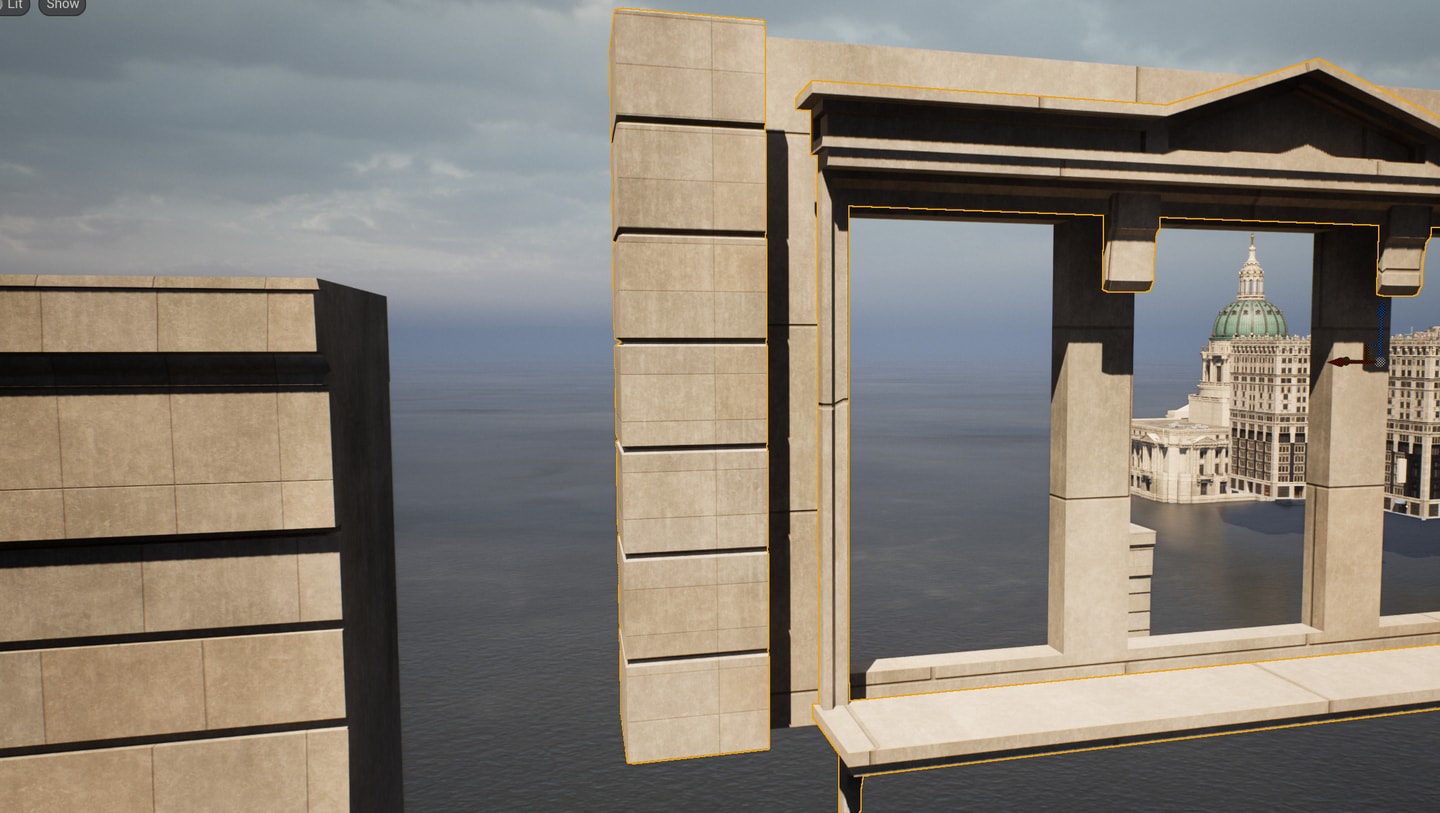

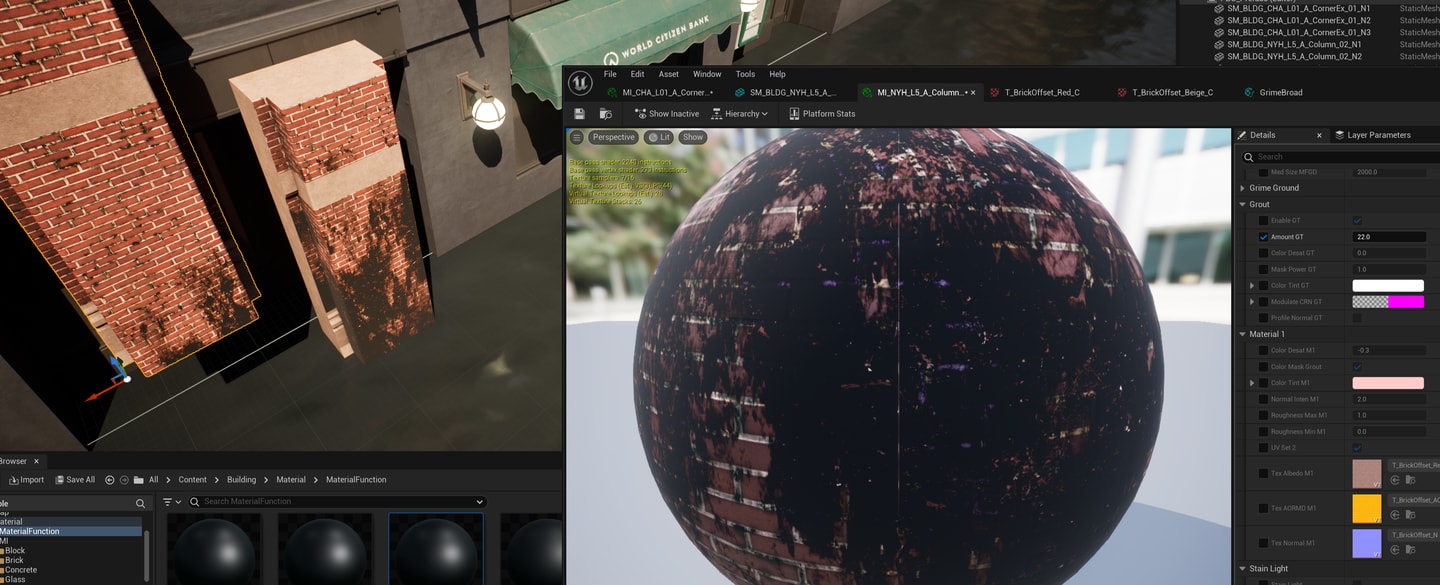

在matrix中如下图看到的砖块（brick）以及大的石块细线（block），他们的分割效果并不是建模完成的，也就是说它们不是由一个个砖块拼接起来的，所以不能套用上述的技术。

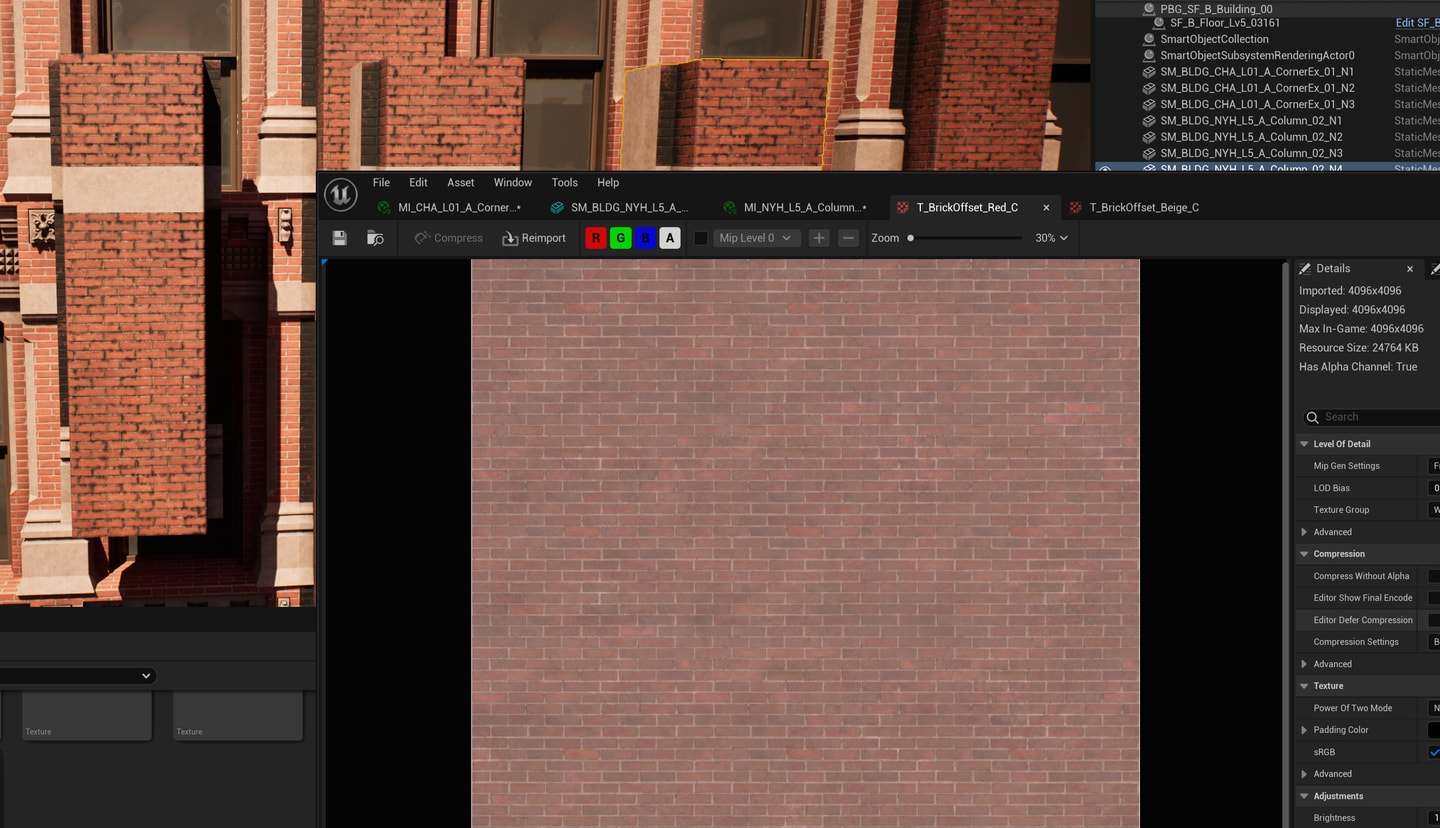

要对少量建筑、部件做这种效果并不难，比方说上图中的红砖，其底层的base color就是大片的砖块，在basecolor贴图上面已经做了充分的做旧、侵蚀效果。进一步的话可以给随机的uv偏移值来拾取贴图上不同的部分。那么有没有必要用matrix的这套材质系统呢？

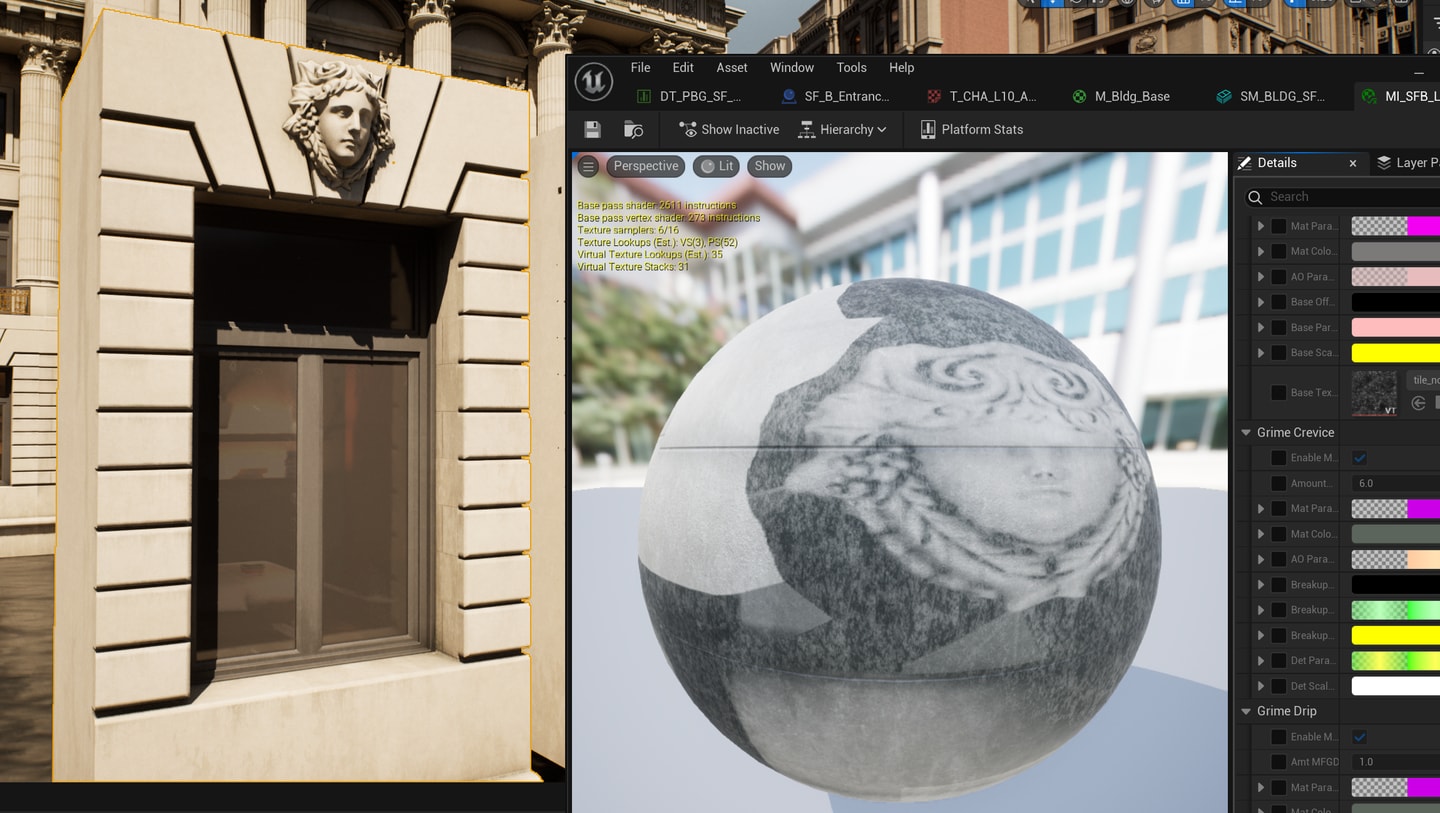

先来看看它能做些什么效果。grime ground可以根据实例在地面的相对高度添加大片的灰尘。主要的参数就如图中的这俩。它会受到物体在世界中的绝对坐标影响。

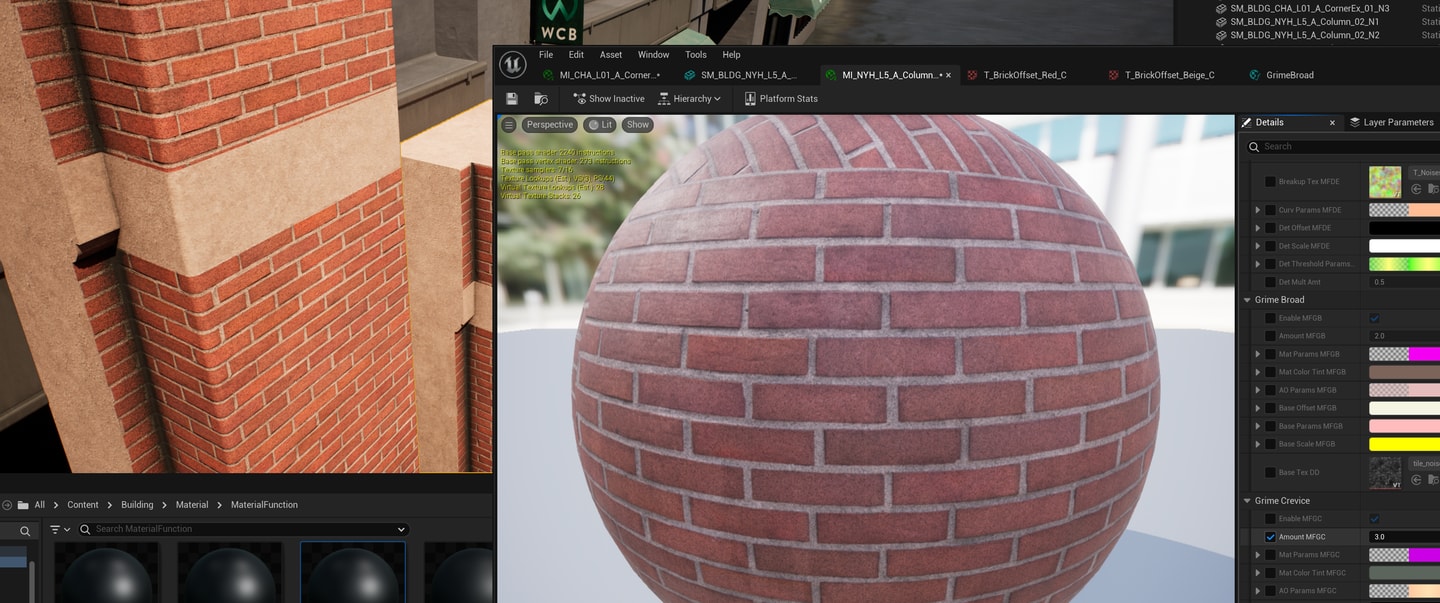

grout相当于美缝剂，像这次装修给接缝打白胶一样，激活它能对砖块的缝隙修改颜色、提亮。

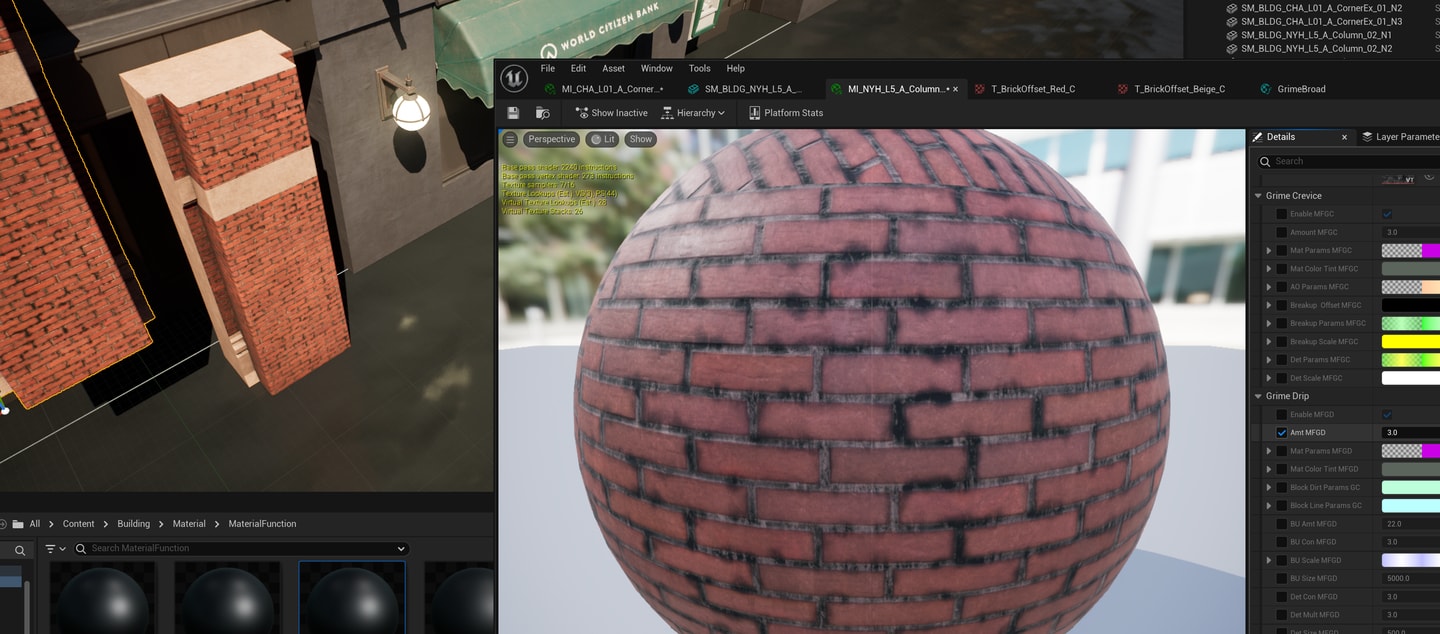

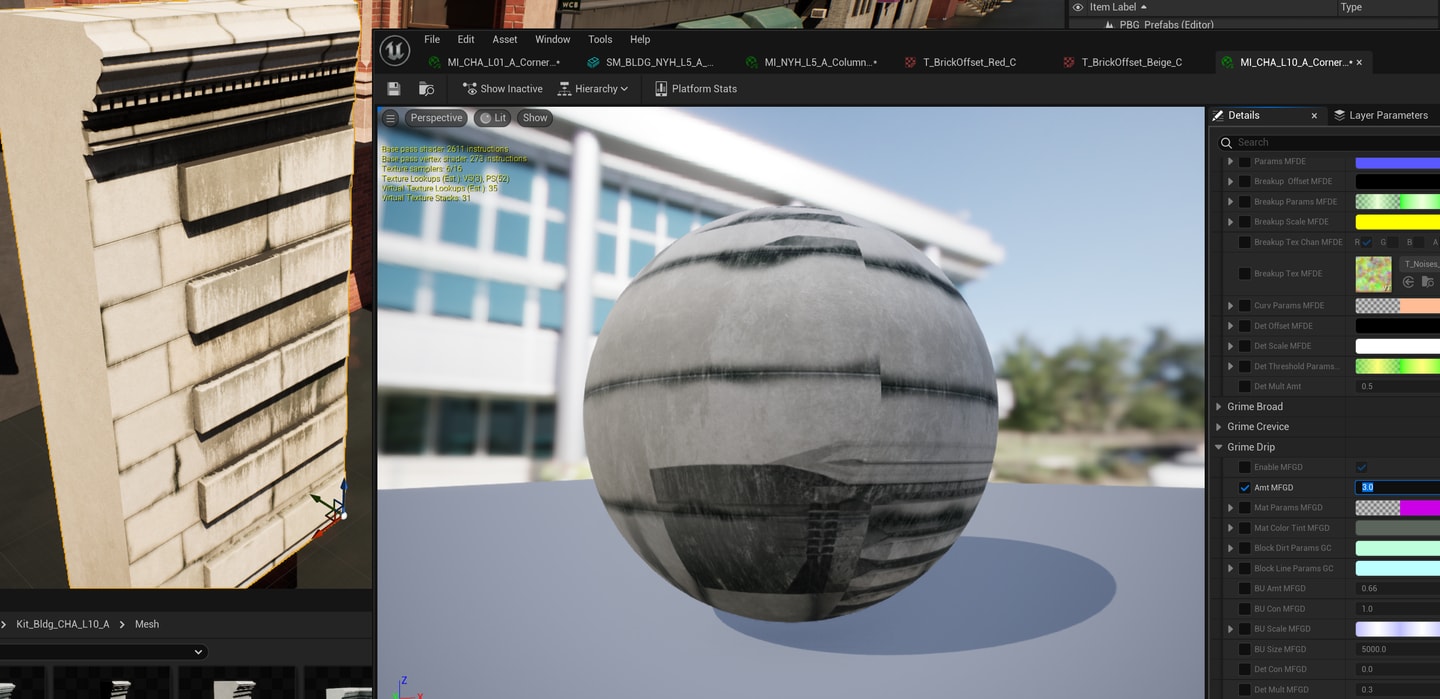

grime drip水滴侵蚀污渍，集中在砖缝上。

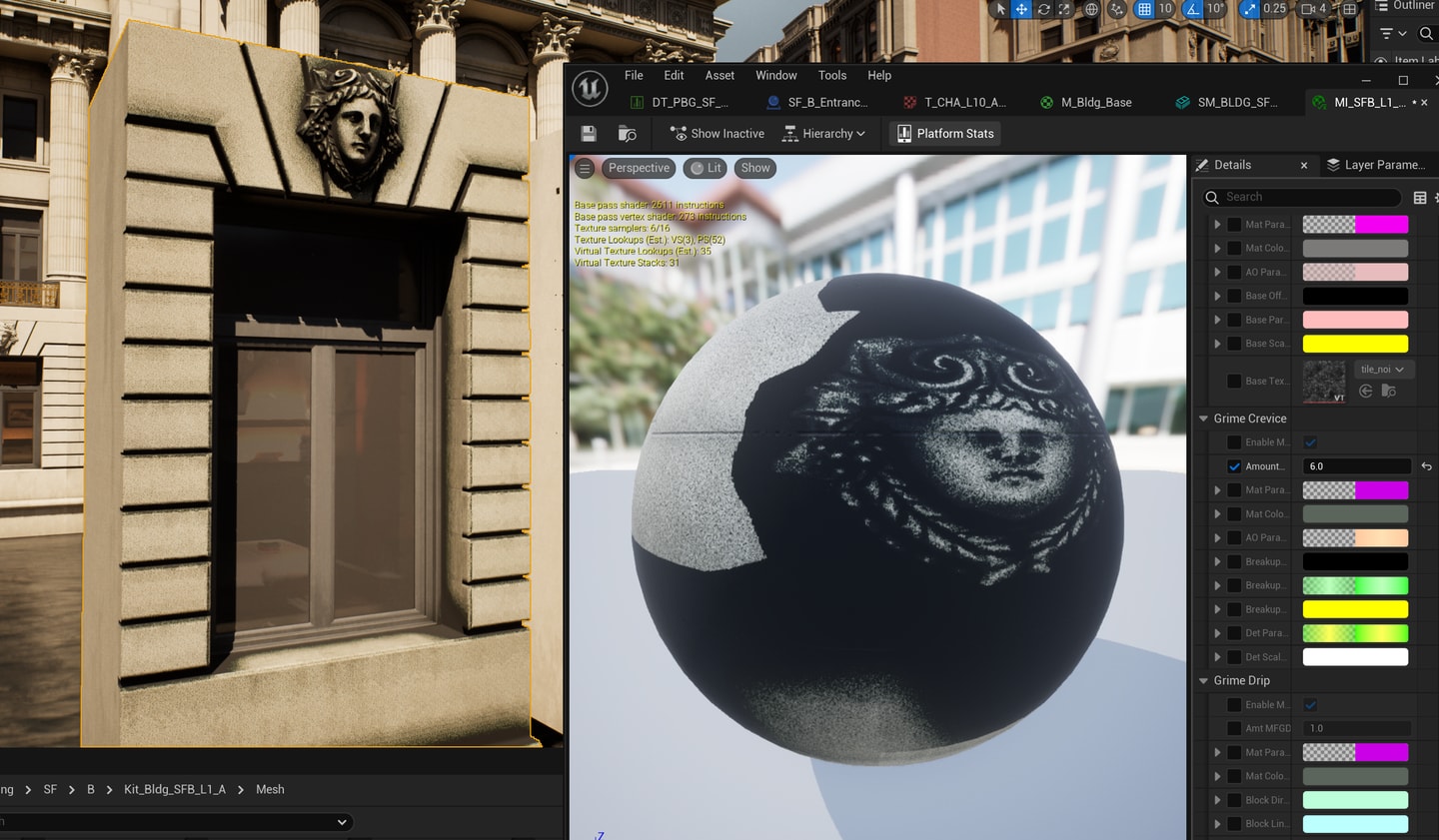

grime crevice是物体几何接缝处的污渍。

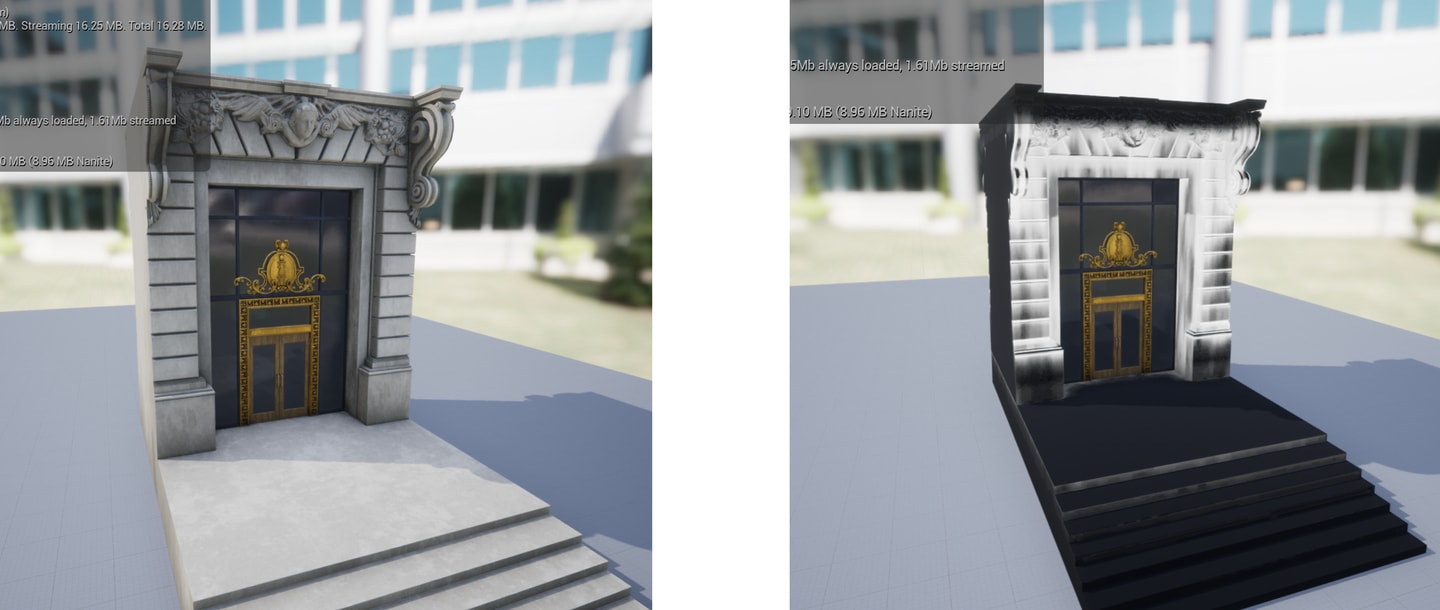

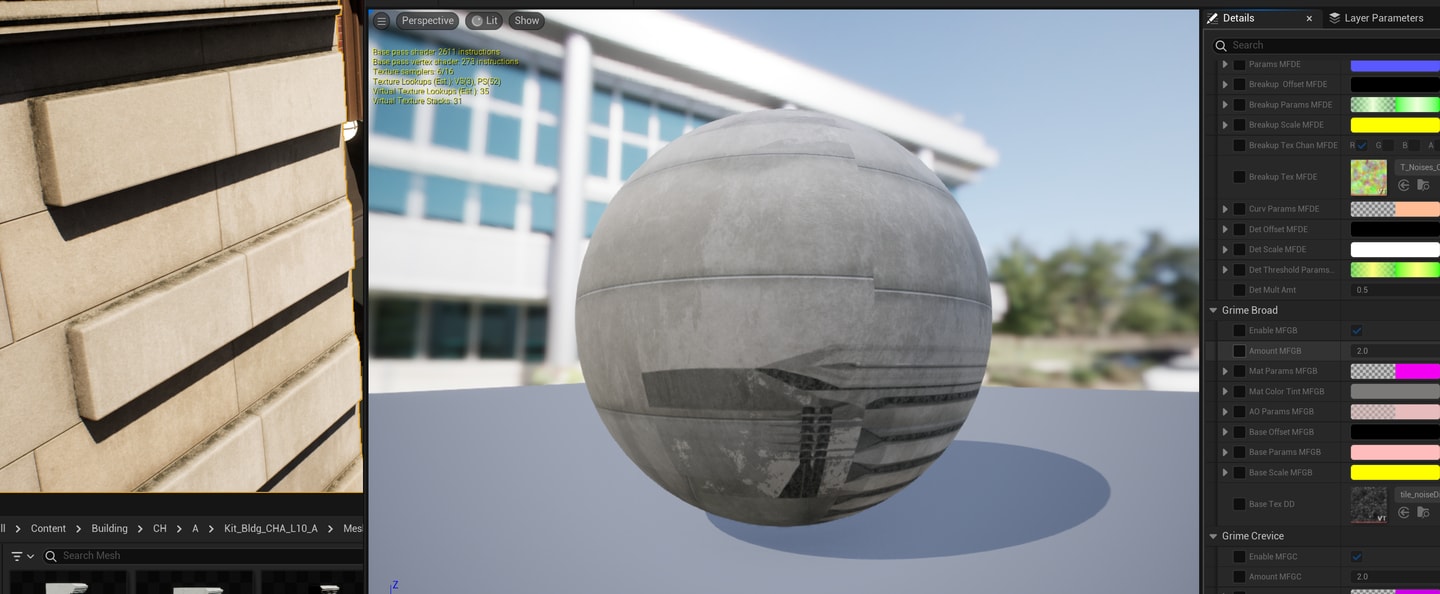

grime broad是对接缝扩展开的一圈区域加灰尘，下图为加和不加的效果区分，蛮明显的。

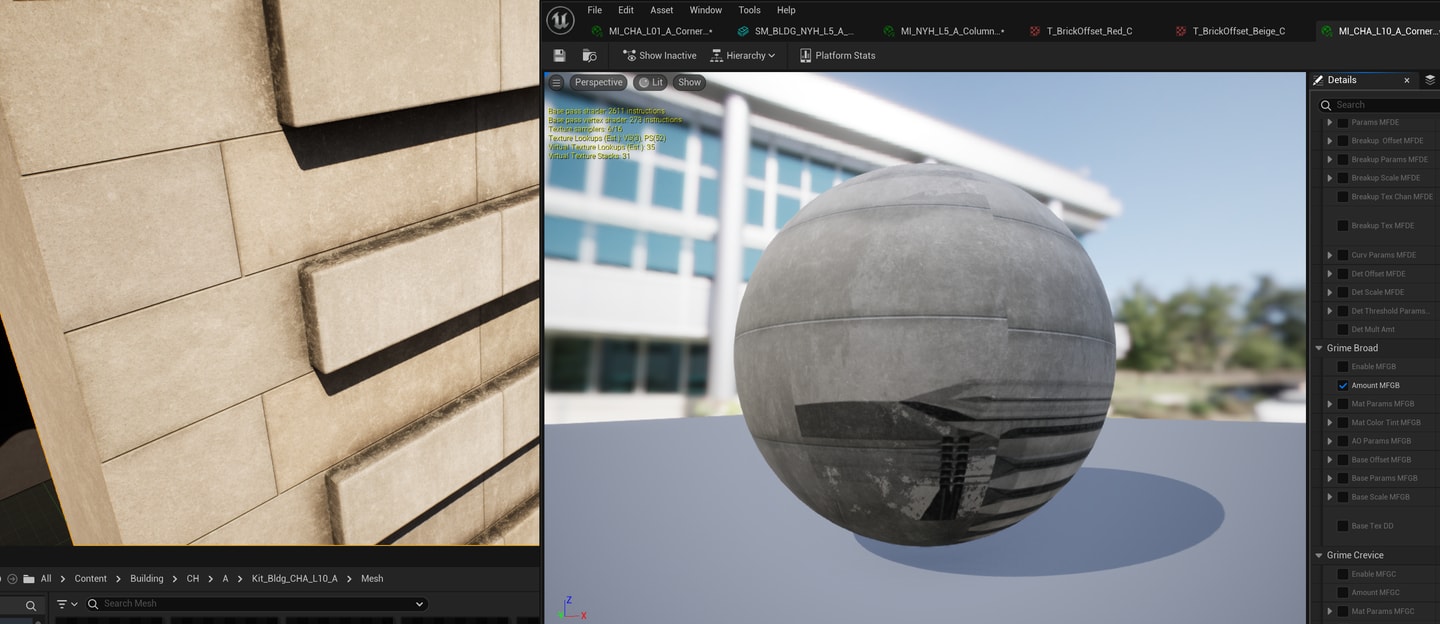

对于block，grime drip水渍的效果十分逼真。
综上可以看出这套材质系统能做出很多让人烧脑的细节，那么现在来看看使用的条件是什么。

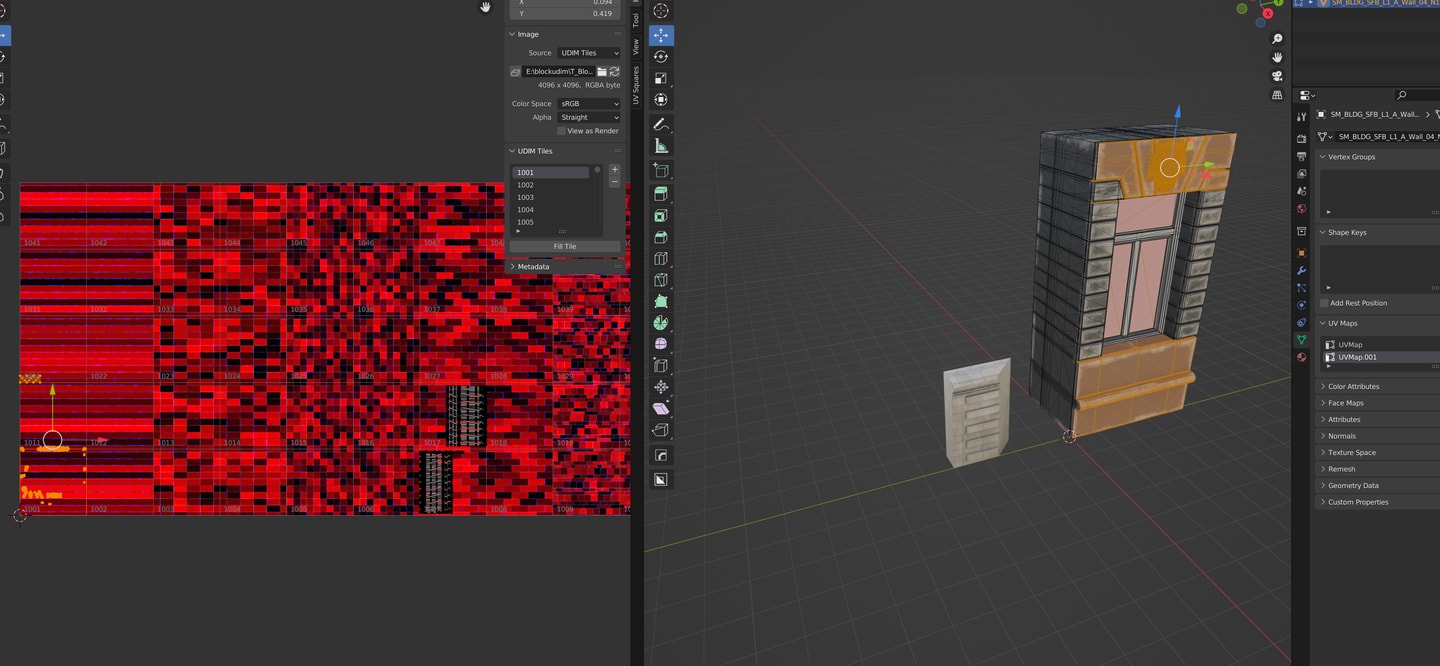

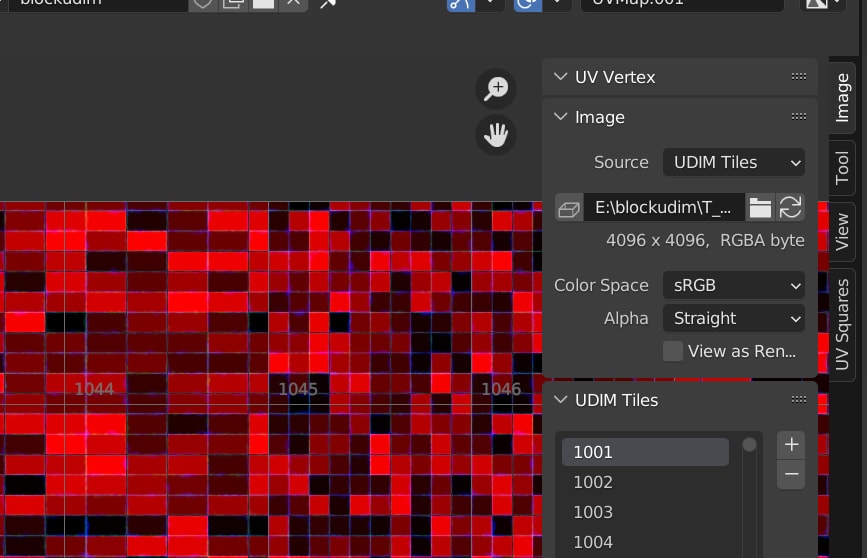

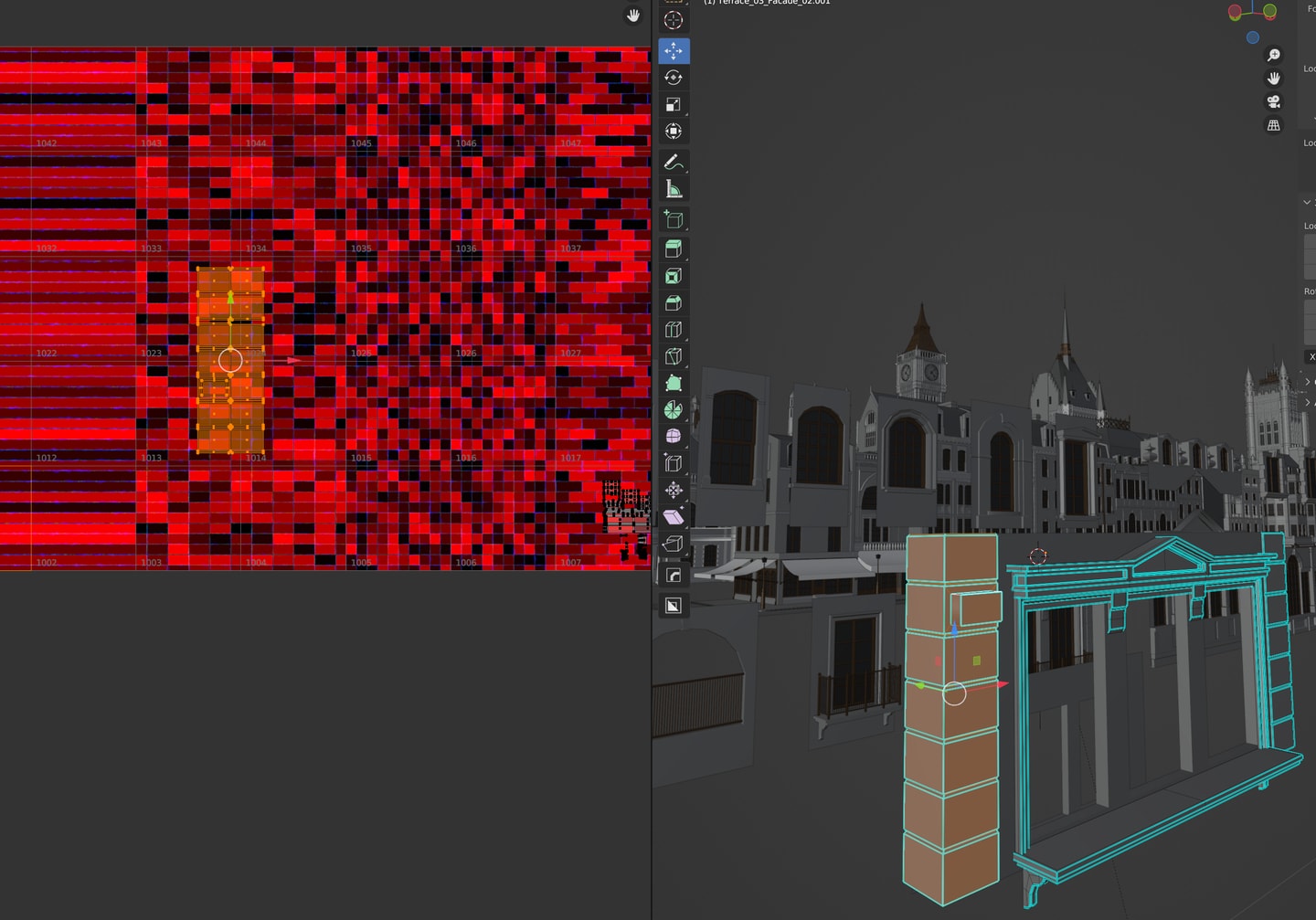

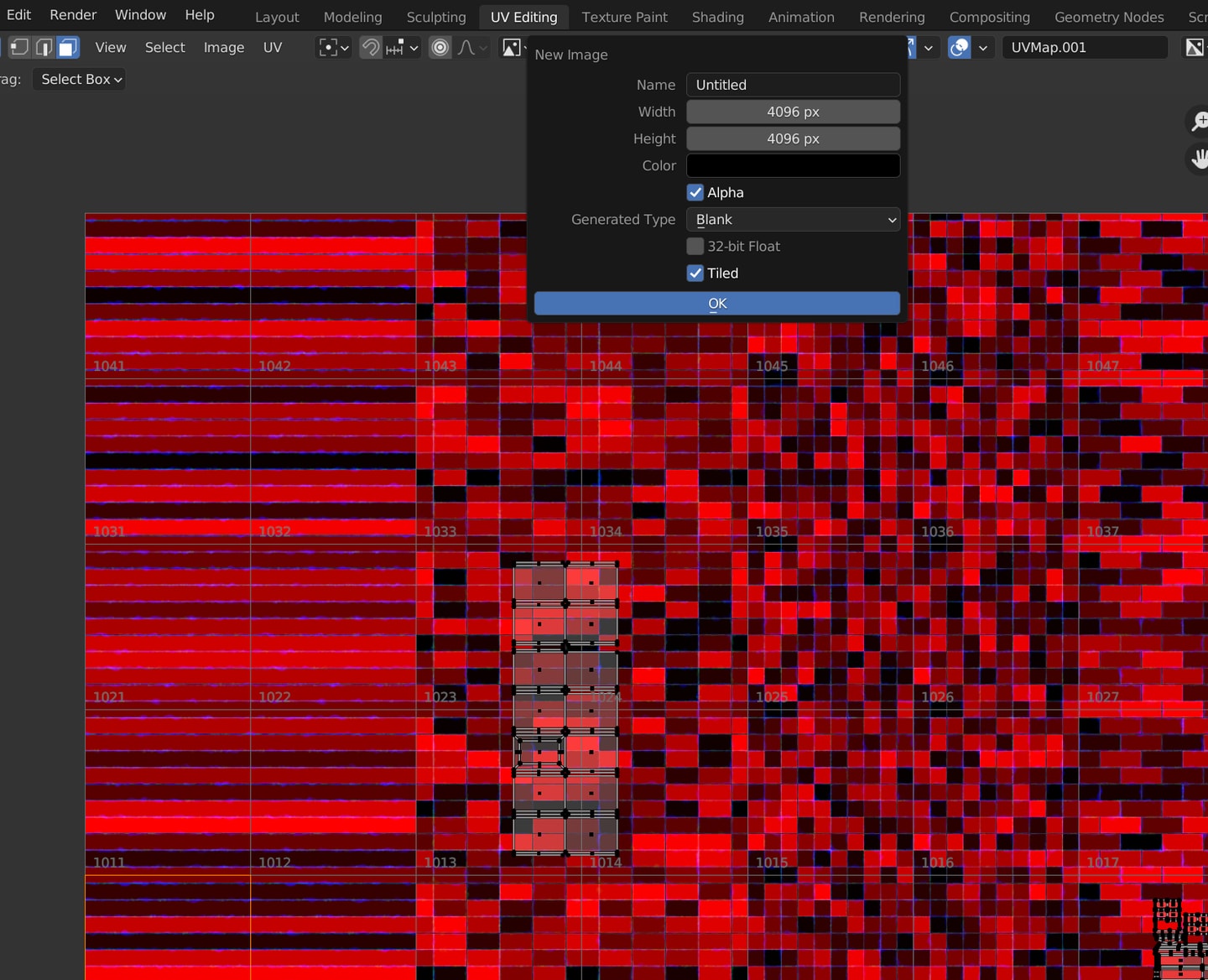

1.直接在ue中创建一个立方体，给基本的block材质，并不好控制，uv需要到dcc软件去做。并且目前看来必须得做两套uv，在第二套uv中做调整才行，将ue中的udim贴图导出会得到一个序列的png贴图，在blender uv中创建new image勾选tile，n键调出小窗口在image中可以看到udim，导入全选png序列blender会自动组装成udim格式。由于整个贴图有180mb，所以在切换uv窗口时会有些卡。

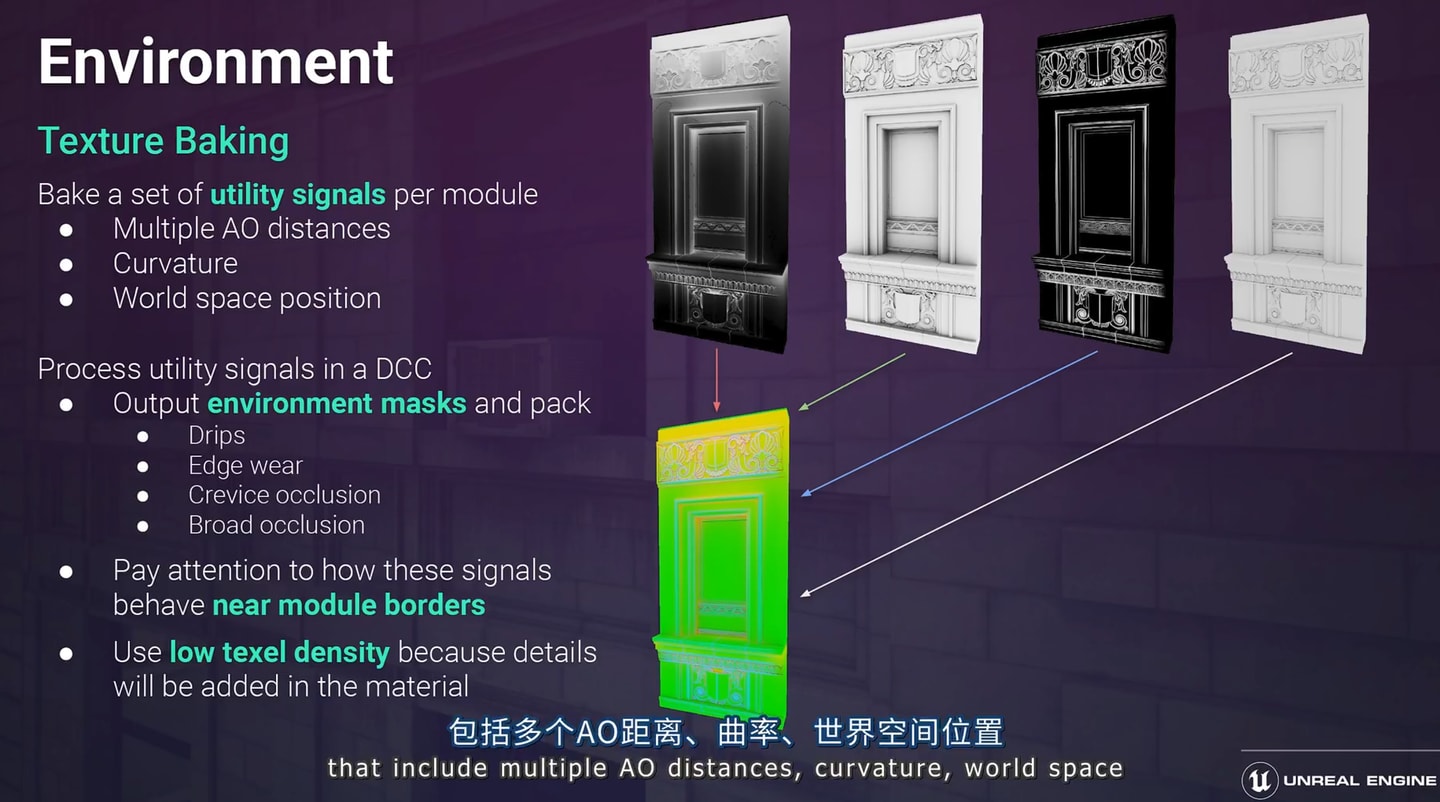

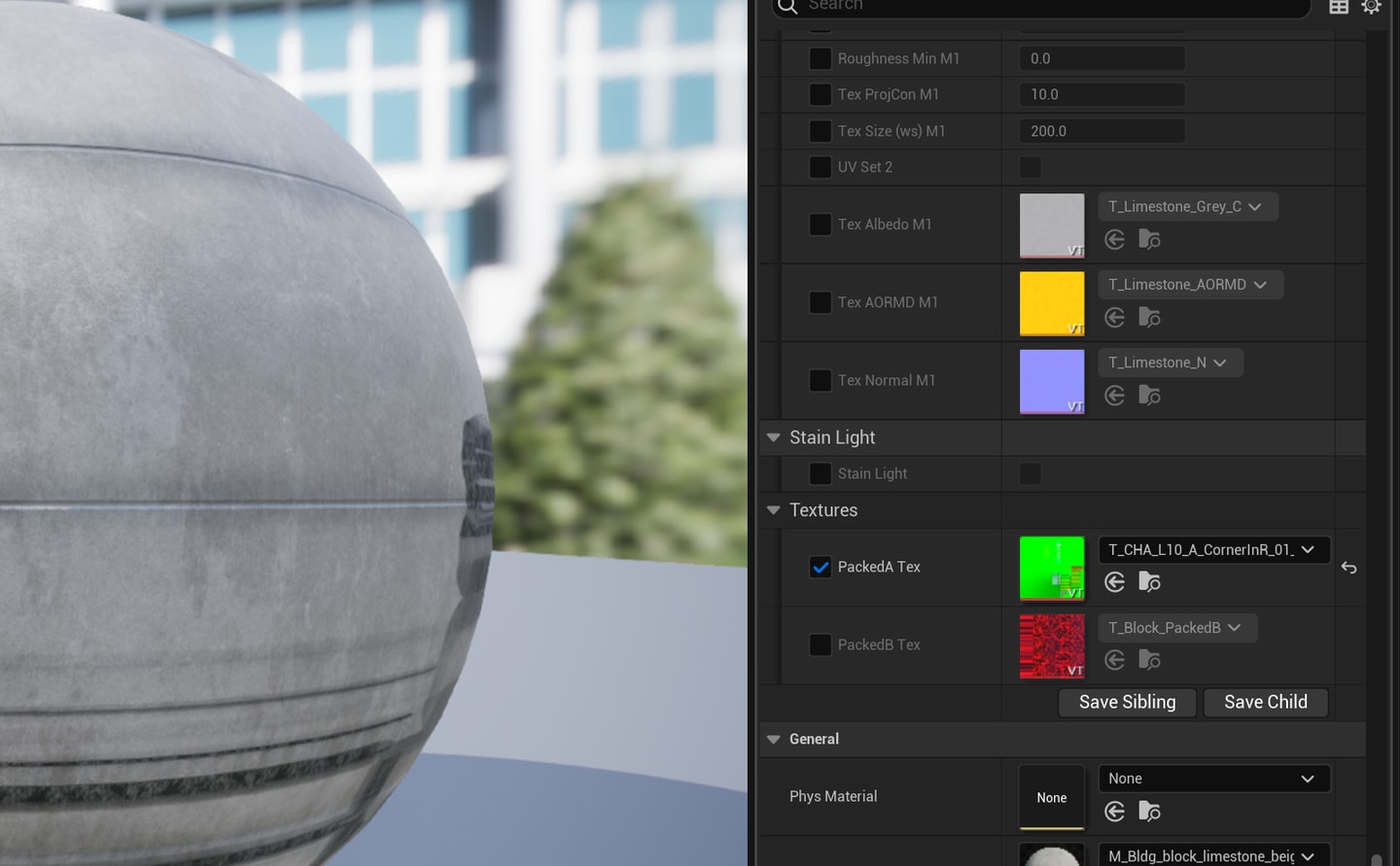

2.前文提到的grime drip、broad、crevice并不是材质系统有什么神奇的特异功能可以定位出边缘、接缝，而是需要通过参数中的packedA texture赋予相应的遮罩贴图。我暂时不清楚如何获取这些遮罩，推测应该是可以通过substance painter自动导出的，在西部世界系列教学中演示过对一扇门烘焙后手动制作除漆、污渍、高光遮罩，利用matrix的这套系统根据epic官方示范解说，这个packedA texture是通过一套机制自动生成的。
2023-8-17更新：经过我大半天对matrix项目中的一些部件做解析，现在可以大概来谈谈这四个遮罩了。

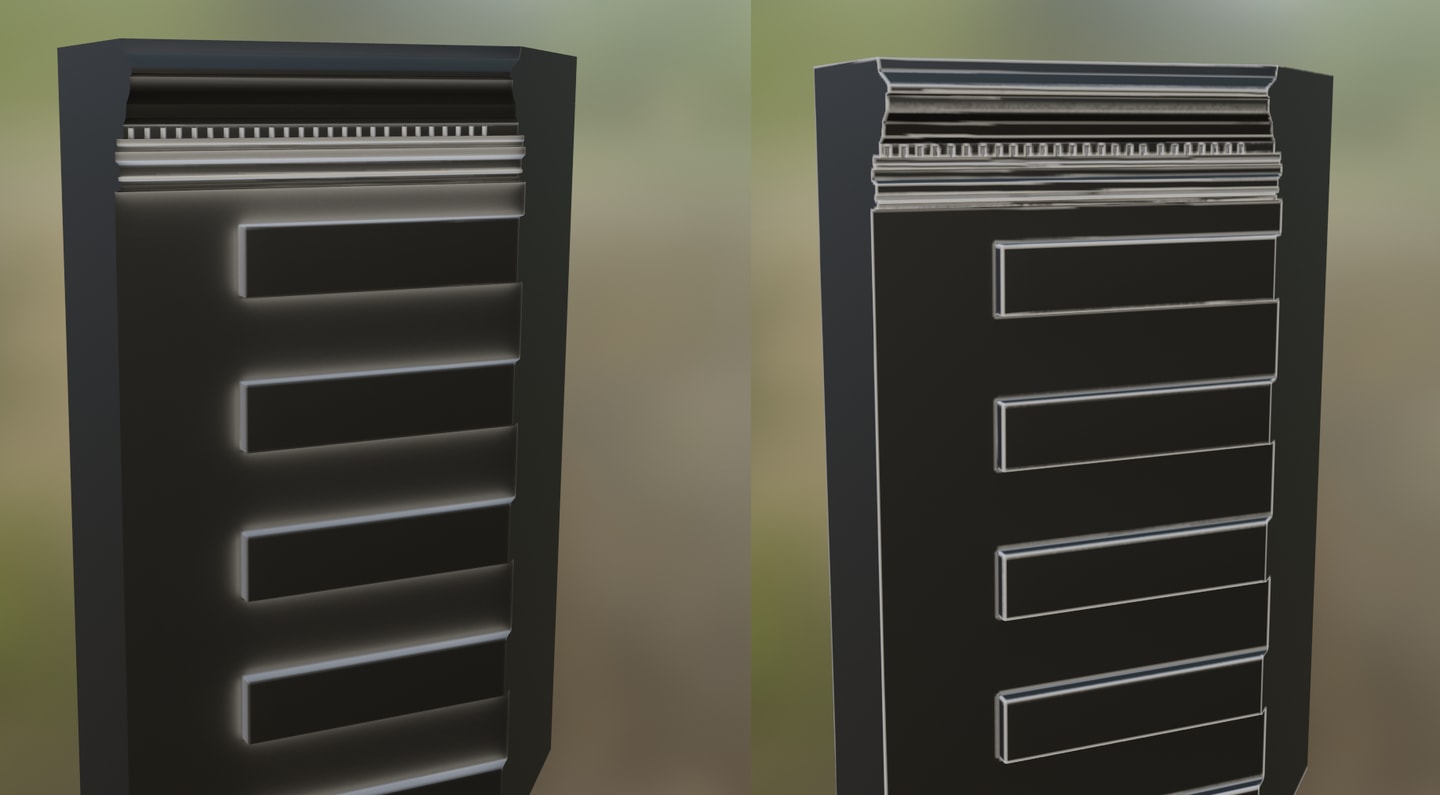

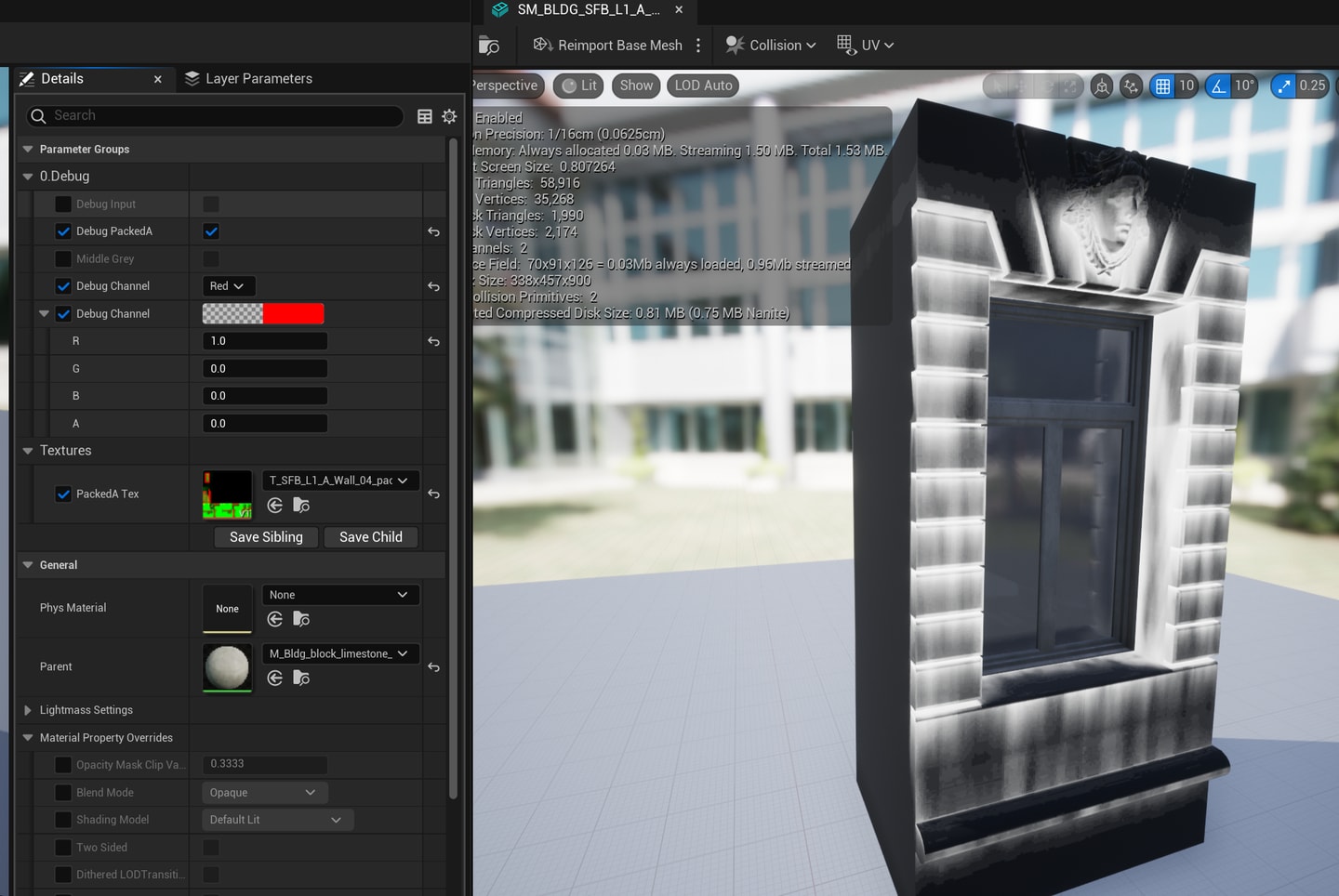

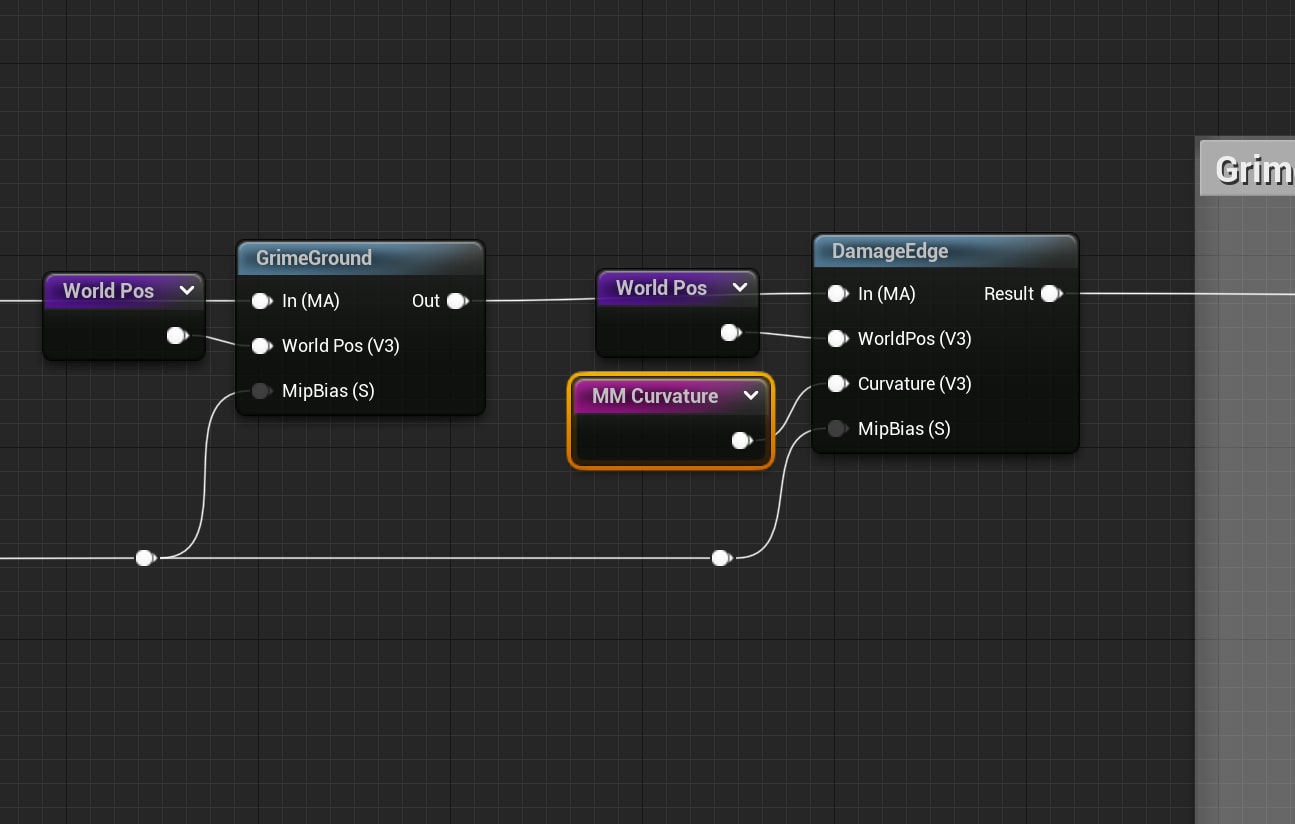

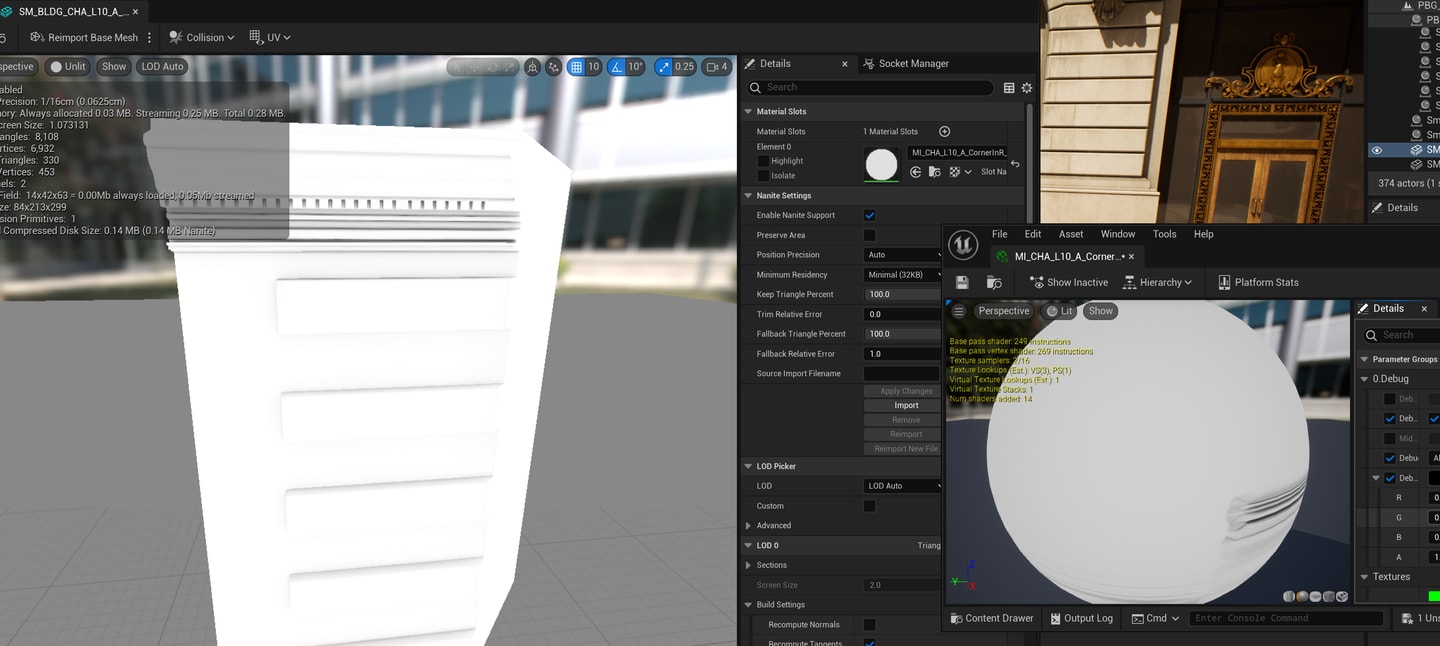

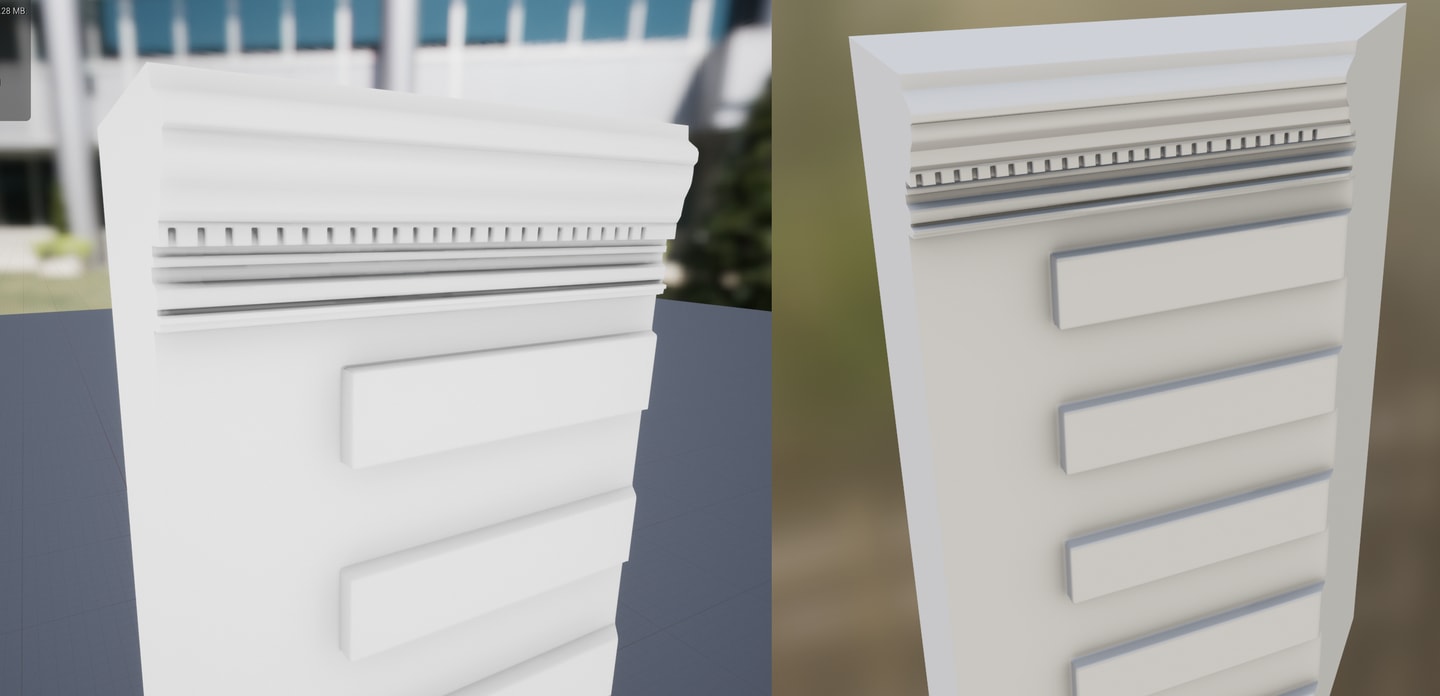

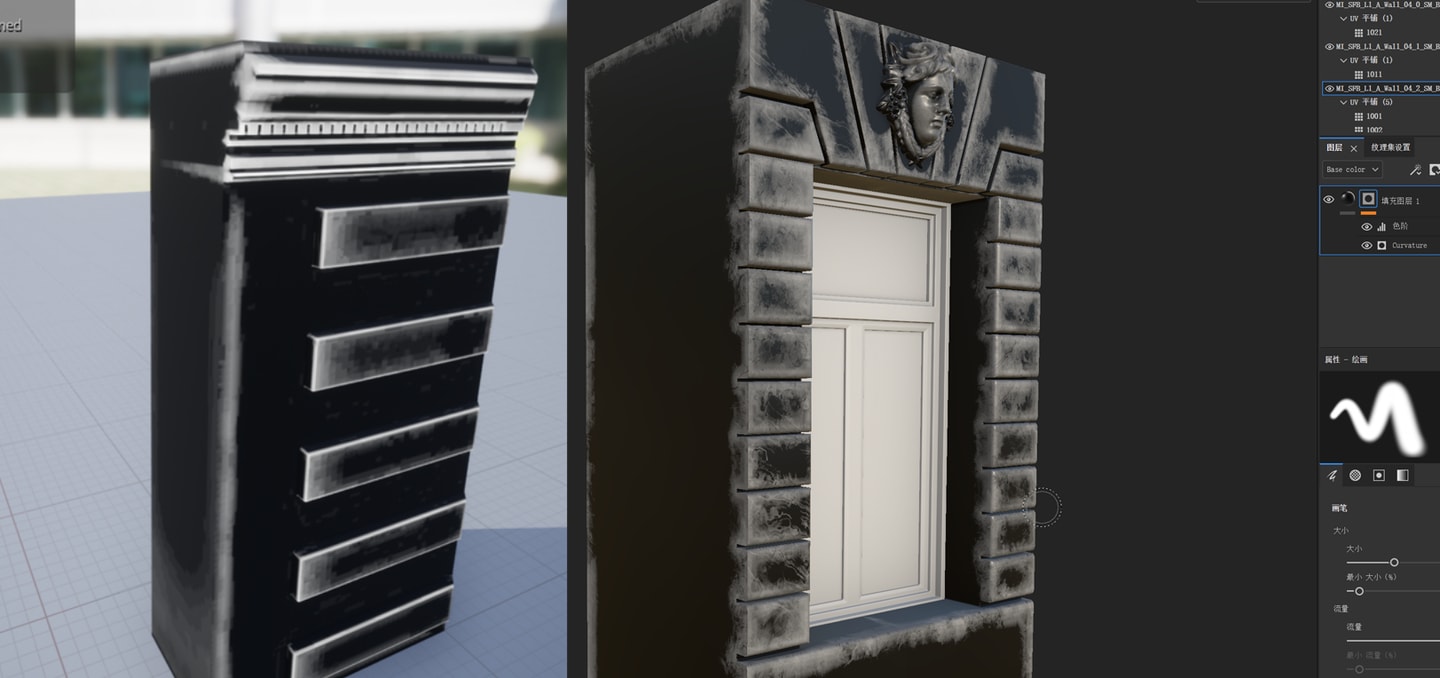

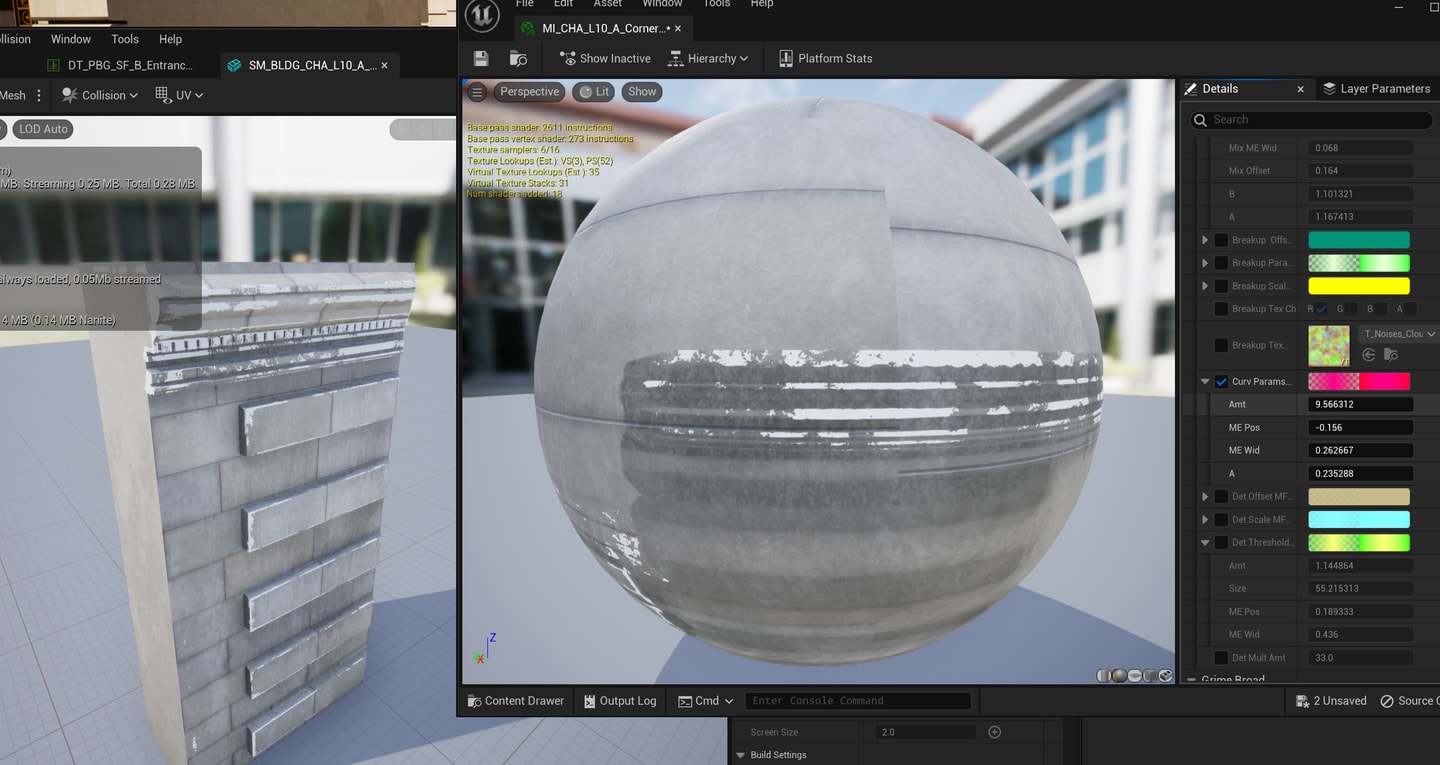

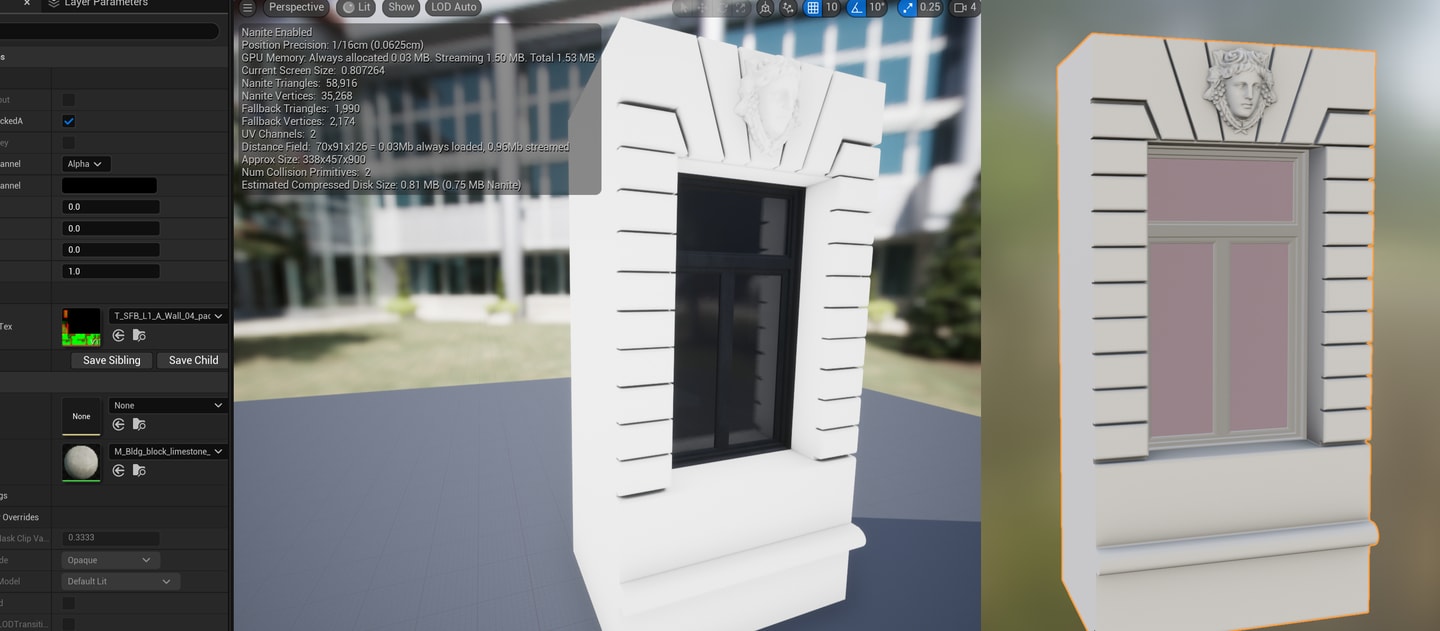

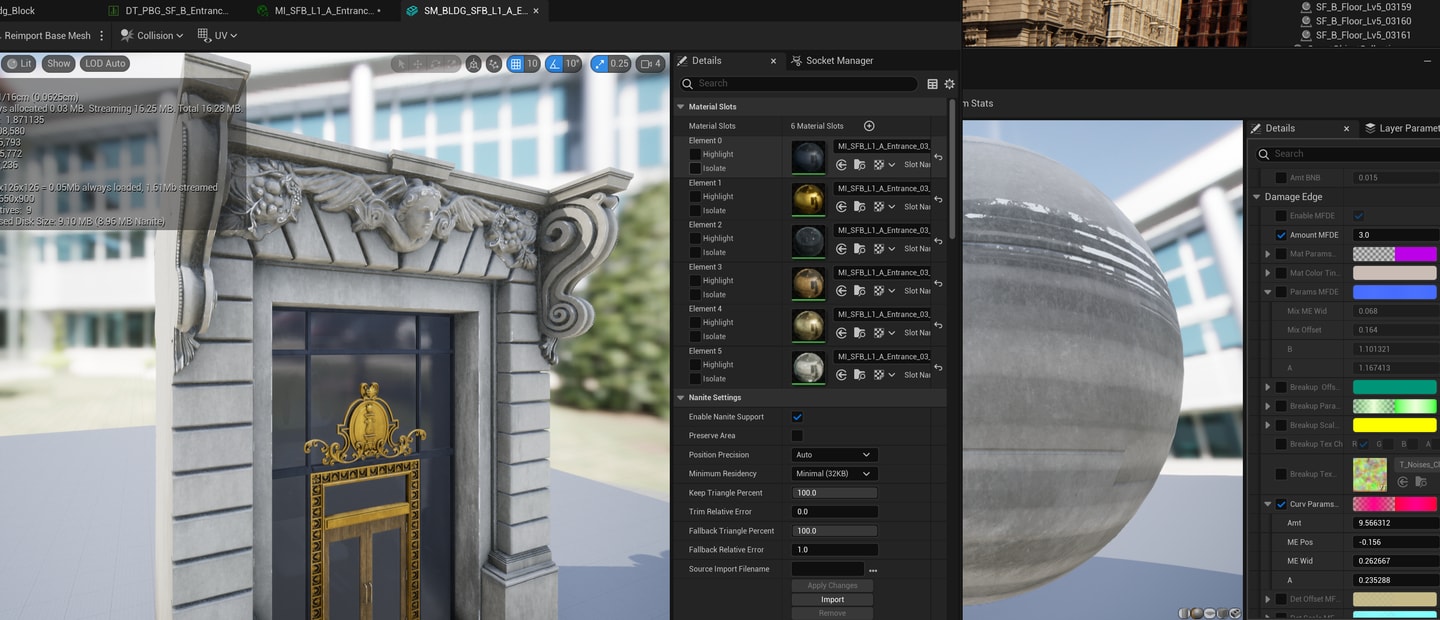

1.curvature/crevice occlusion.下图左为matrix项目中的packedA texture在材质debug模式下打开蓝色通道的效果，与我将此模型导出后在substance painter中烘焙curvature贴图效果上有些近似，可以看出来都是对边缘（棱）做遮罩，不过左边显然更“自然”不像右边几乎就是对边缘在描边。这个遮罩与damage edge连接，目前看来它是最难出效果的遮罩，在反复摸索后发现，发现影响它的最主要参数是curve parameters，要勾选后对下面四个参数进行调节，只调节Amount MFDE效果甚微，不过从现实角度来说，大部分建筑很少有明显的边缘刮伤。

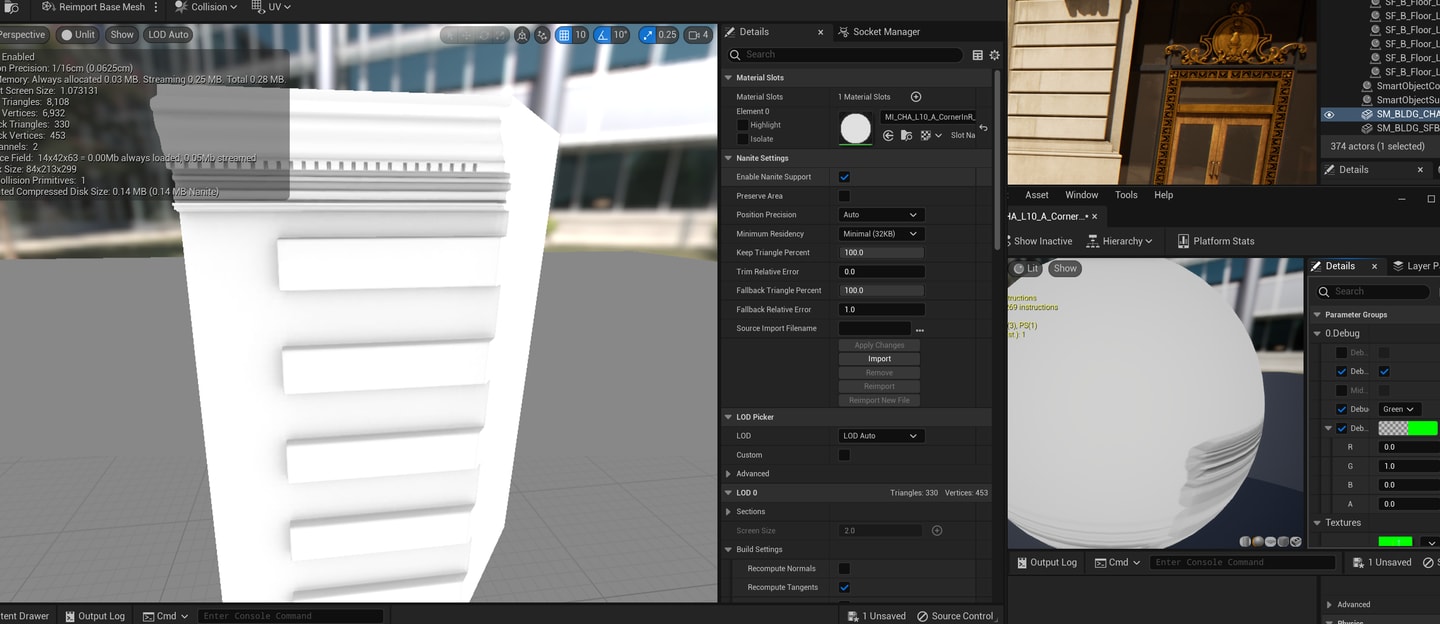

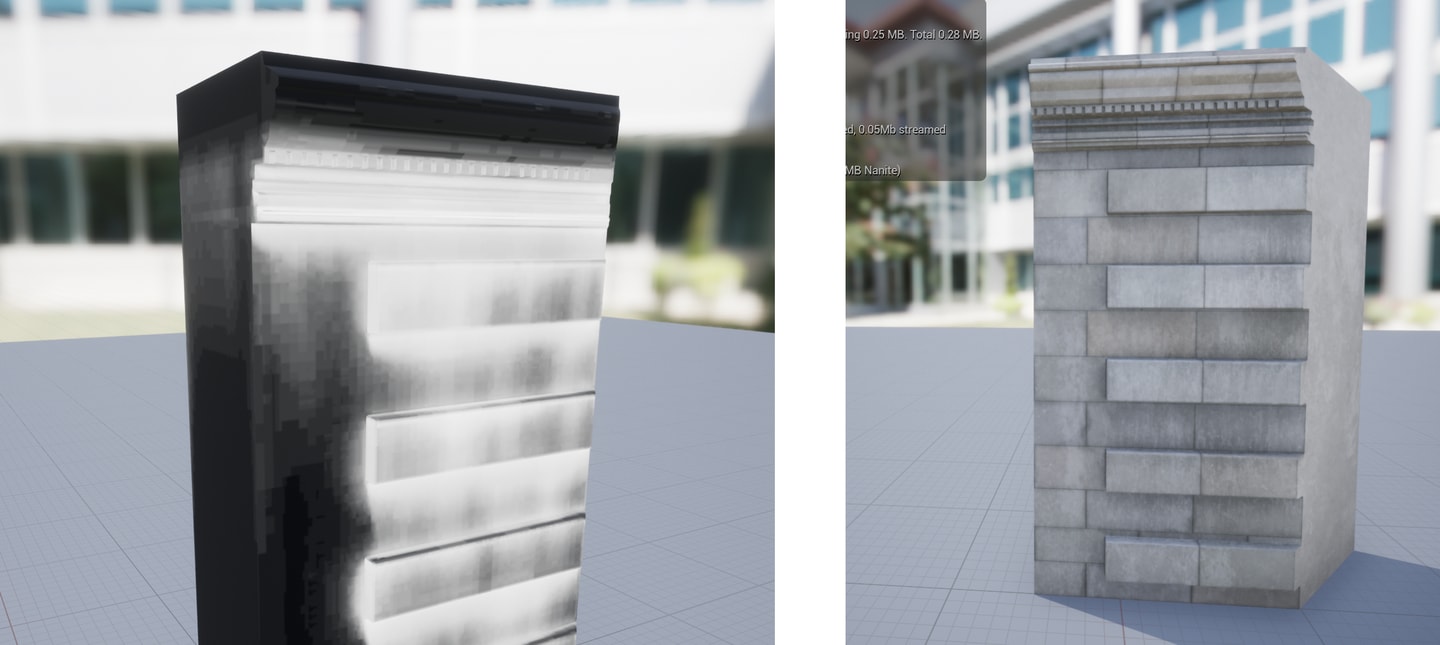

- crevice occlusion/ao，下图一左为matrix中的alpha通道显示的ao贴图，右边为我在substance painter中烘焙得到的ao贴图，效果几乎完全相同。

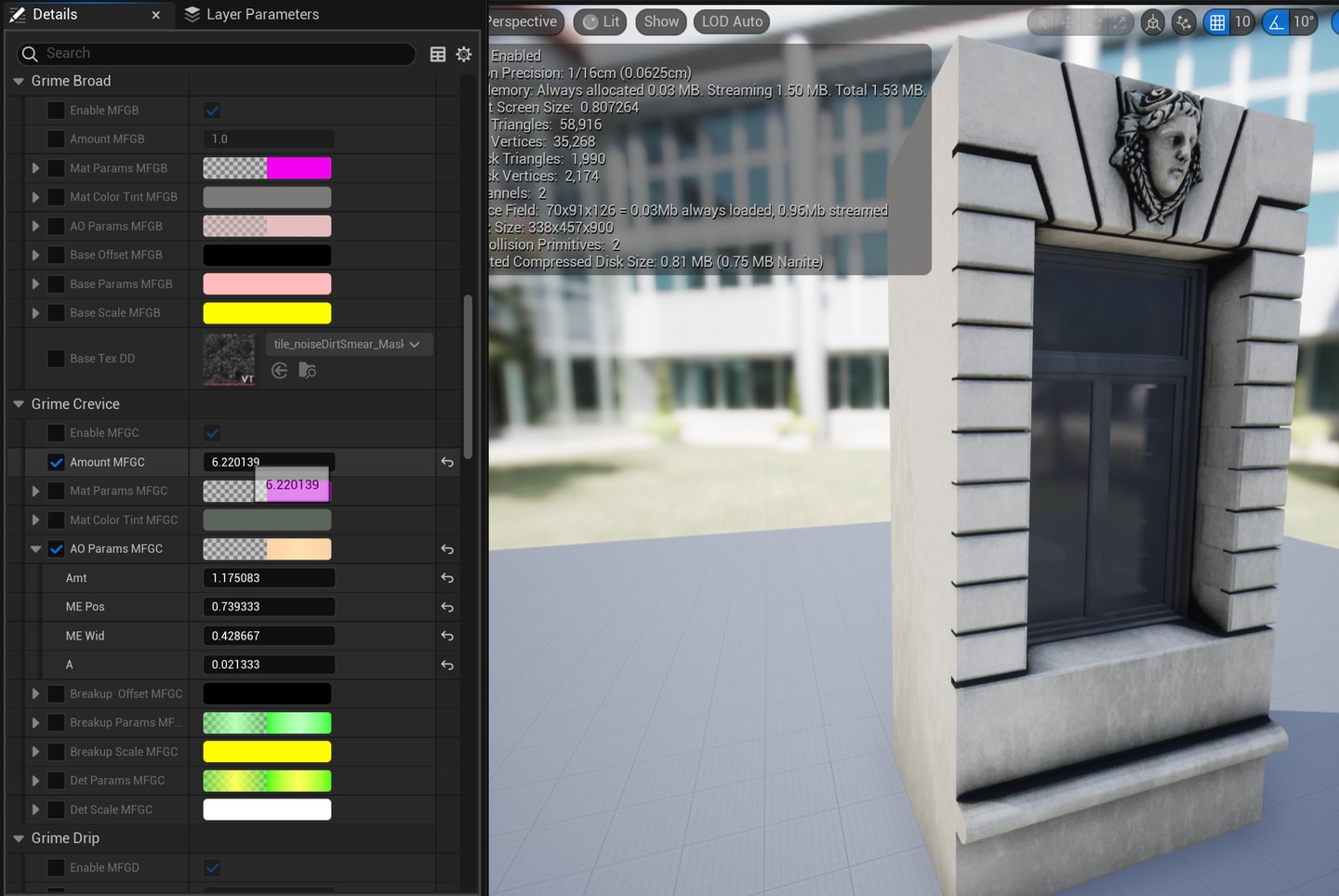

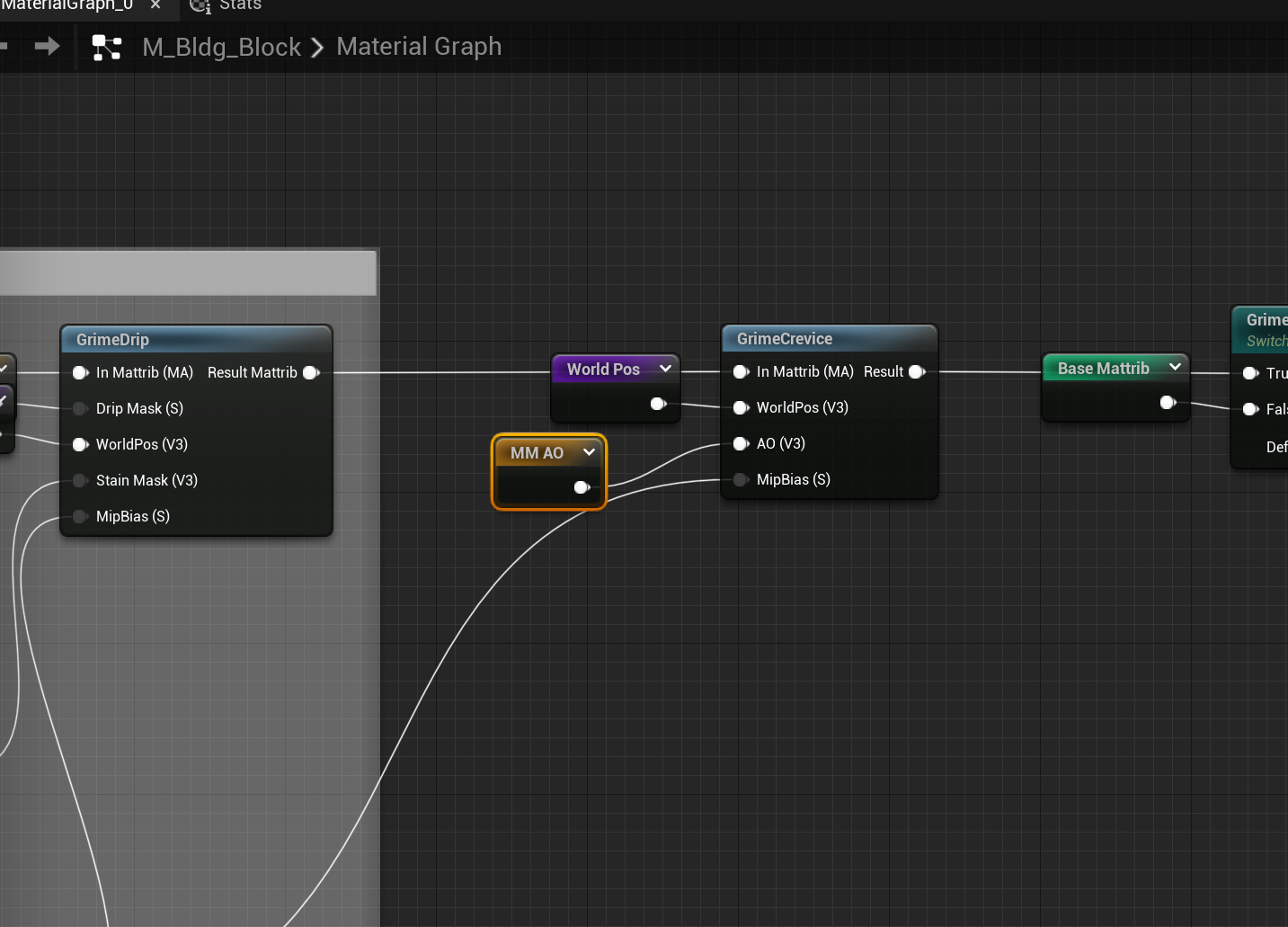

ao贴图如上面的遮罩所示，影响的是接缝、凹槽缝隙的污渍，这里主要控制的参数依旧是amount以及ao parameters下面的四个参数。
我在摸索初期把ao和curvature搞混了，ao贴图反相部分的遮罩是真正的接缝处，而curvature是物体的边缘。下图2是ao和curvature的对比。

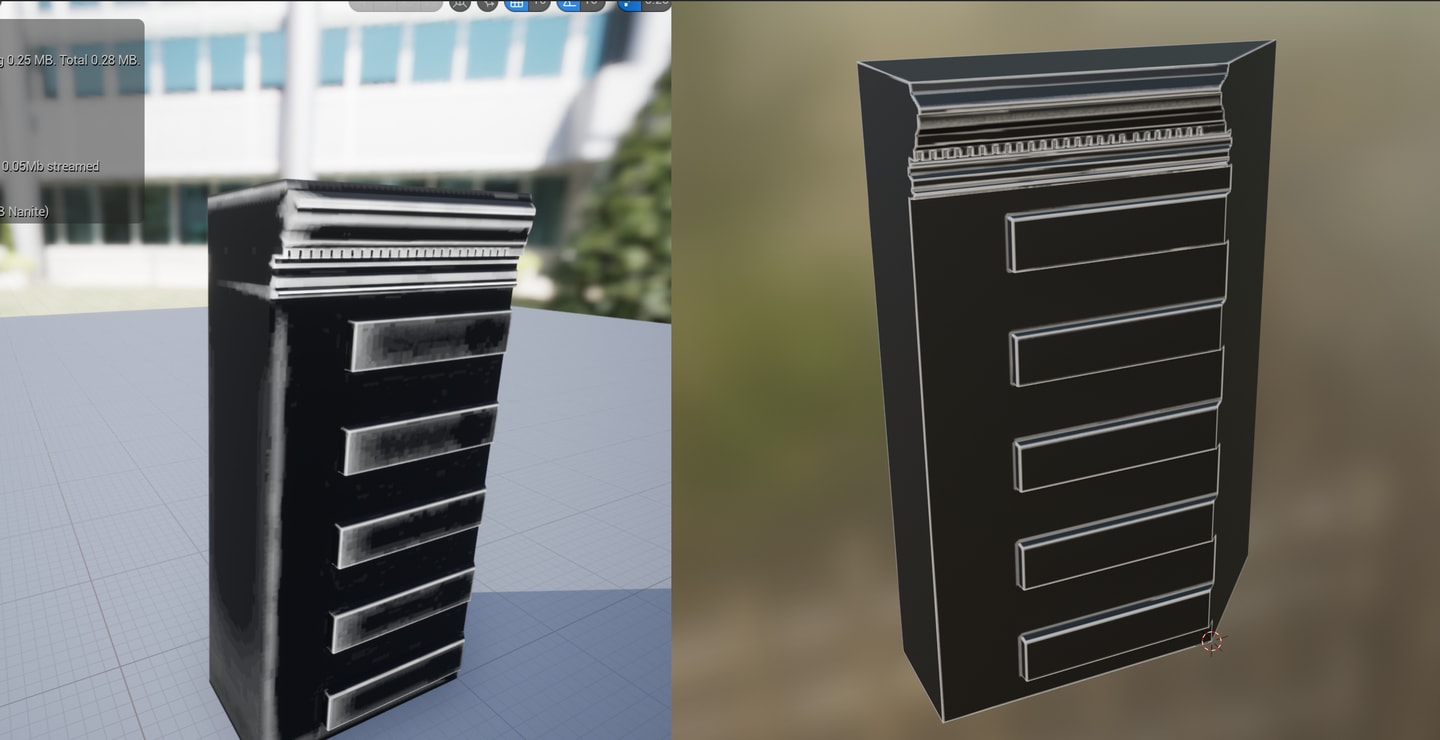

3.large ao/broad occlusion,下图左为matrix项目中的packedA texture在材质debug模式下打开alpha/绿色通道的效果，与我将此模型导出后在substance painter中烘焙ao贴图效果上有些近似，其中绿色通道的遮罩（large ao），黑色部分覆盖范围要更大一些，可以看出来这个遮罩分布在物体的凹槽处。

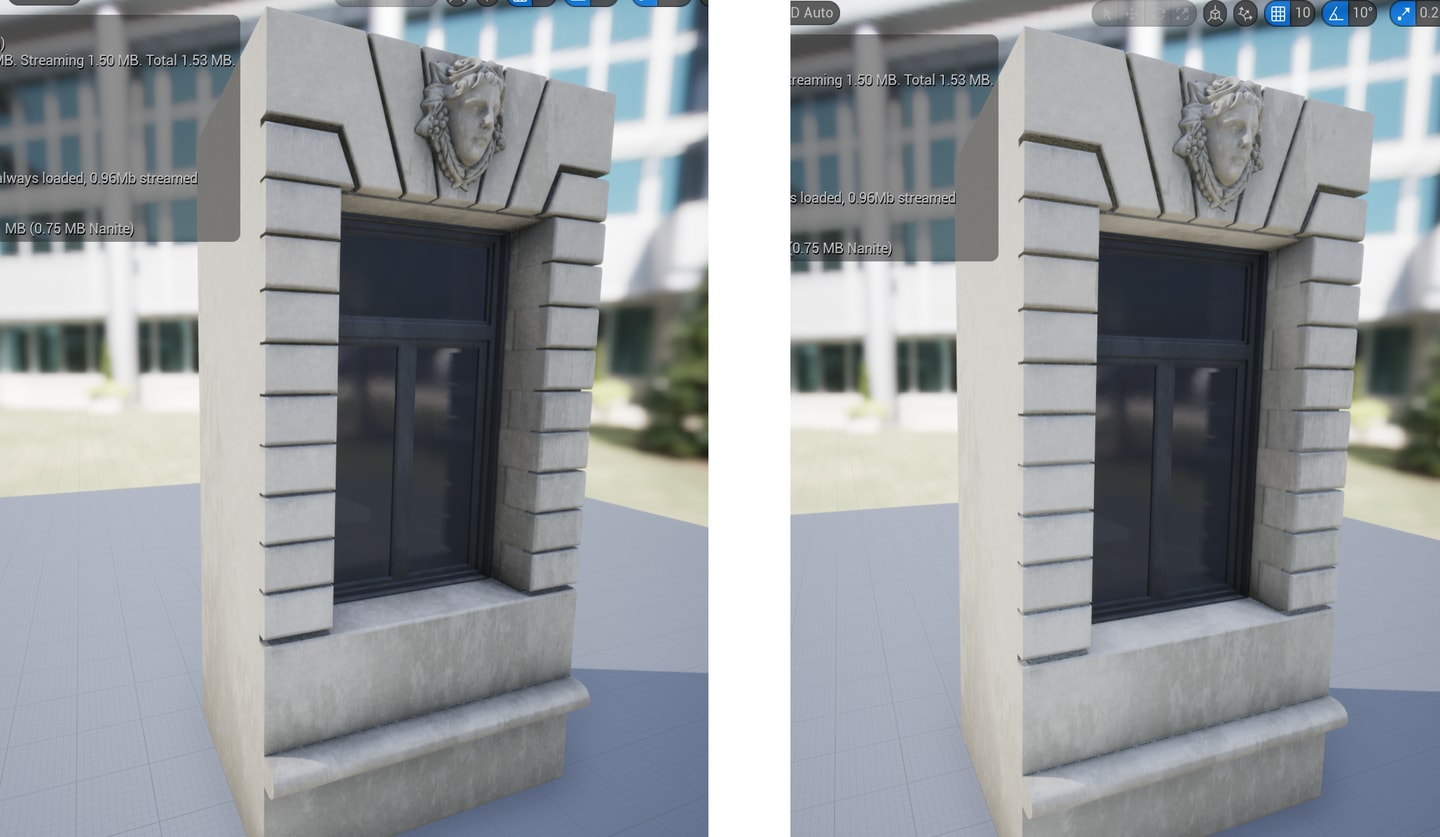

相对于ao，large ao贴图起到了对物体凹槽、自身遮挡区域的放大作用，下图左为开启默认large ao右为没有开启，可以看到暗部在遮挡处的细微区别。

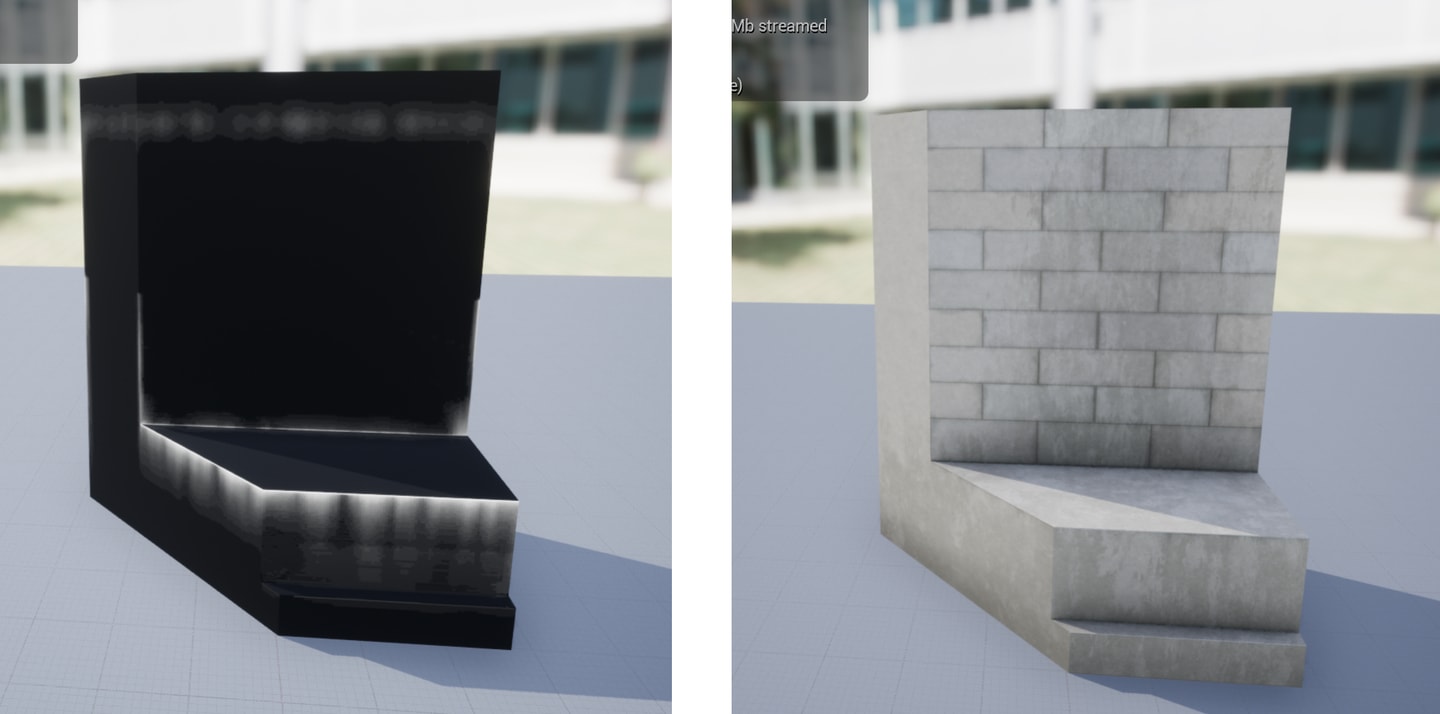

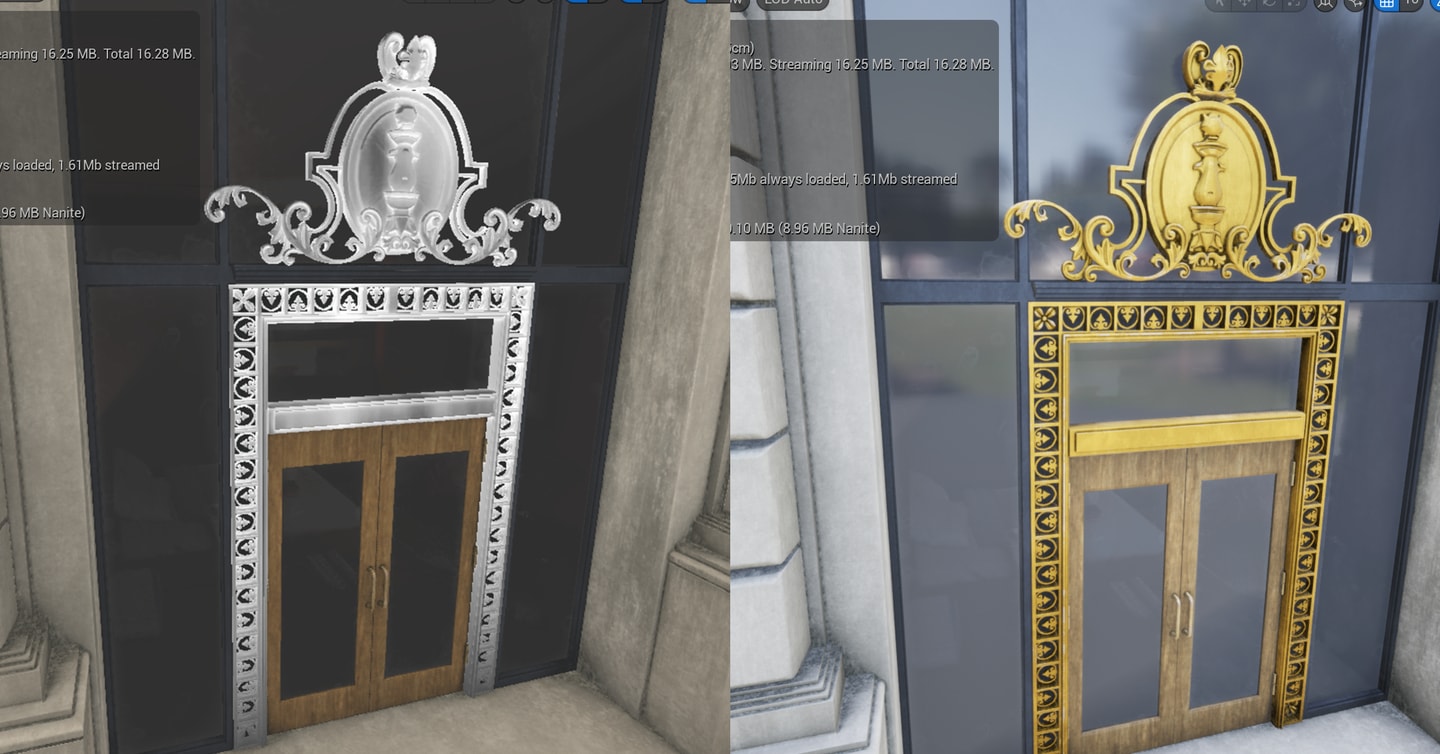

4.最后是drips对应红色通道，我观察了4个mesh的drips遮罩，除开金属大门，其他4个可以看出来和物体高度有一定关系，同时还受到凹凸的影响，这显然不是基础的贴图能搞出来的效果，position贴图可以控制遮罩在一个轴向上的分布。于是我想到了substance painter中的智能遮罩。

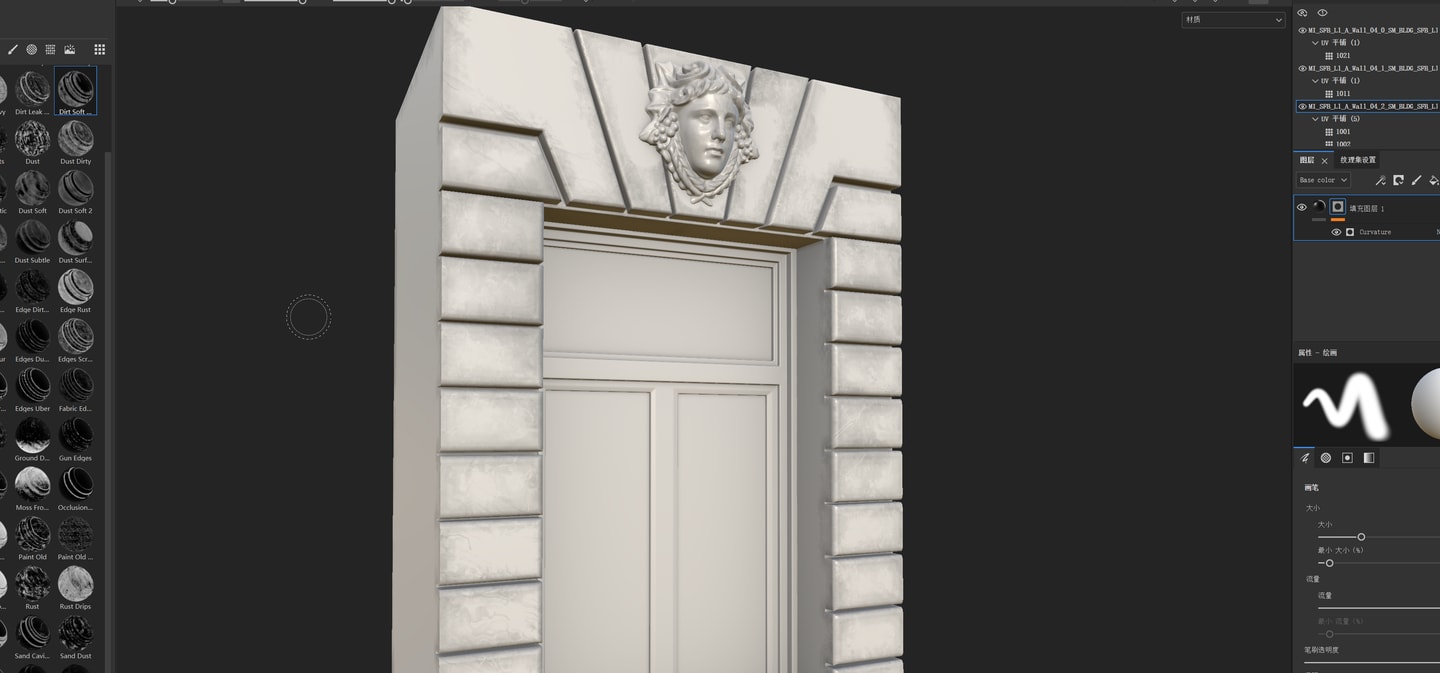

比如下图中这个mesh，添加dirty soft edges遮罩后再反转遮罩，可以发现其效果与matrix中的curvature非常相似了！这里补充一下，在blender中物体的uv若是udim，substance painter导入要注意udim选项，下图中的模型输出质量4096时更换智能遮罩会卡顿，不知道是和模型的面数有关还是和udim uv有关。在学习阶段，使用低质量求快即可。另外今天下午的复盘测试遮罩不顺利，ue一直卡，帧率不到10，动不动崩溃，gpu crashed or d3d device removed 报错这个，重启一次也不解决本来准备入坑要查这个问题，还替换了工程现在破案了，原因出在substance painter上，开ue的时候不能同时开painter，不然就会出现卡、崩溃的问题。
substance painter导出时选择2d，即可导出当前的遮罩贴图。

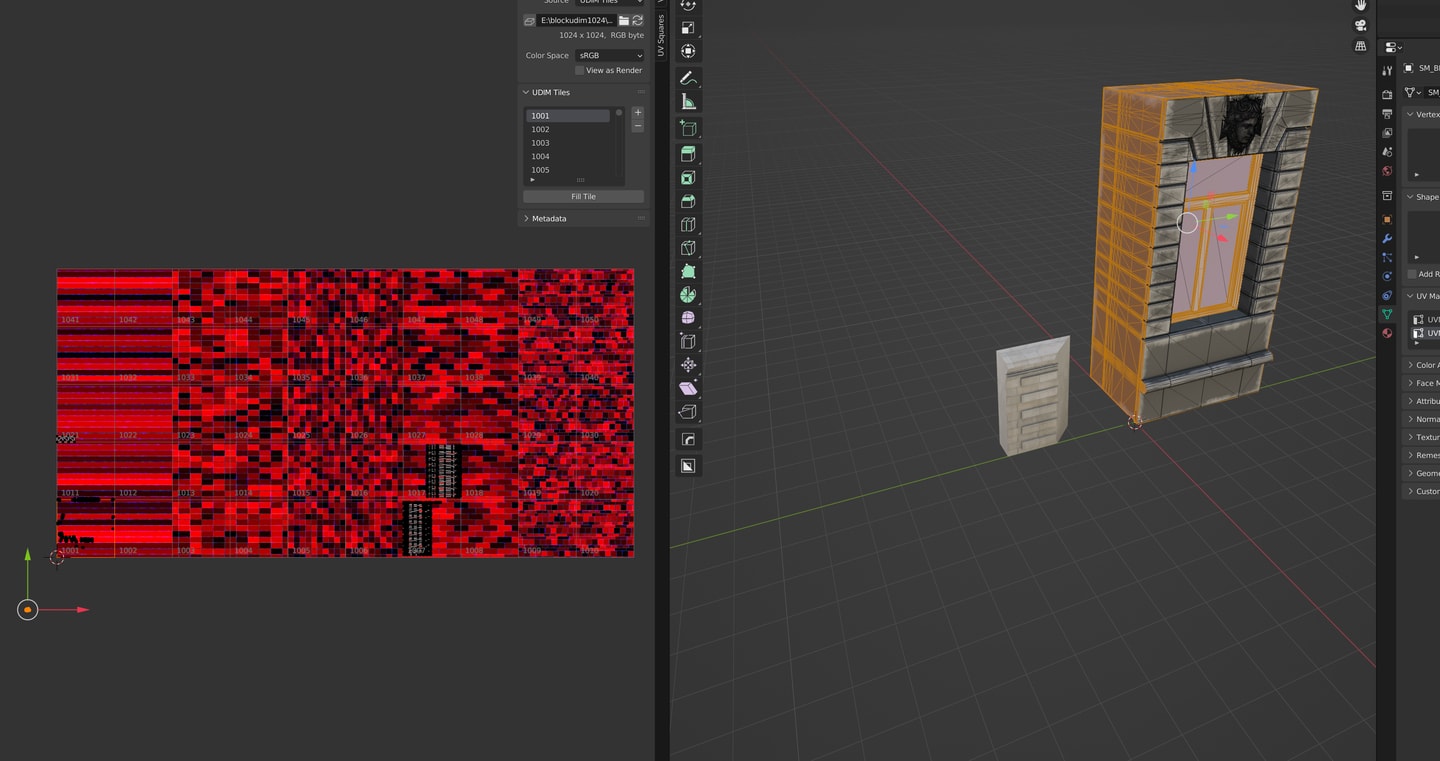

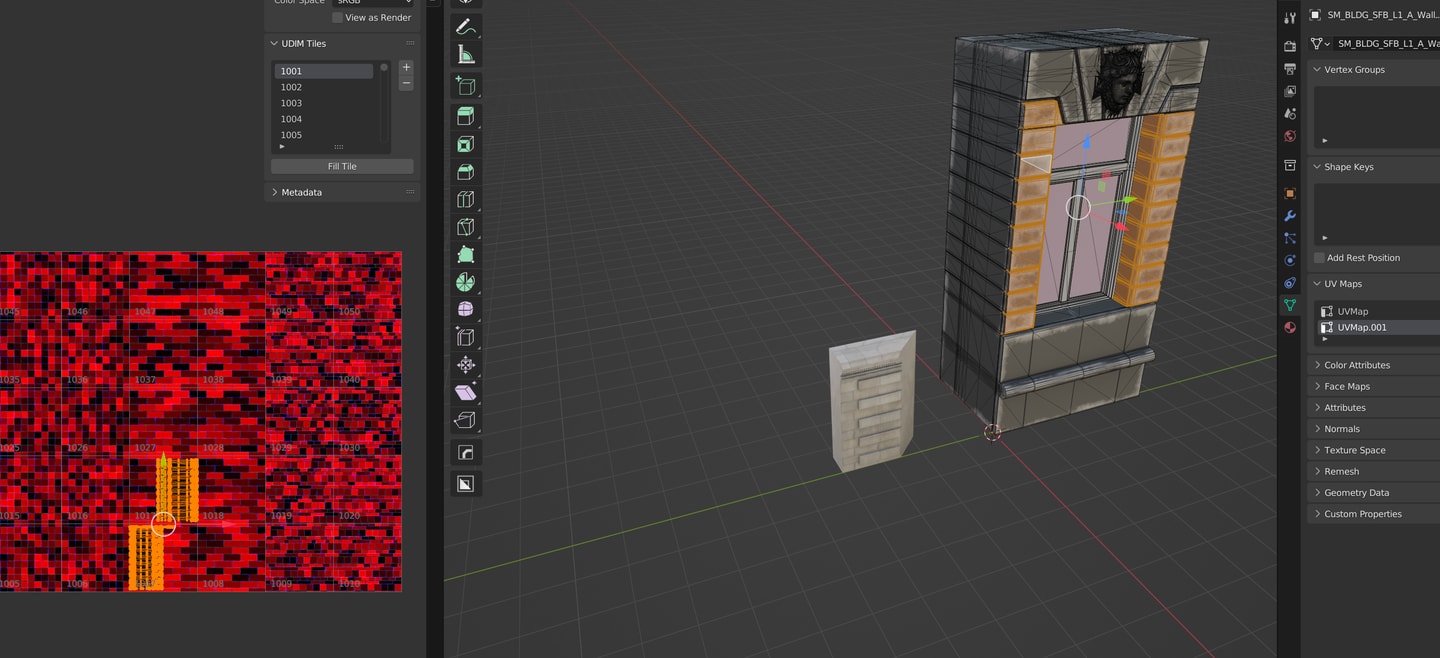

到此4个贴图总结完毕，如何制造对应他们效果的智能遮罩是之后要攻克的技术难点。另一方面是如何制作uv，可以看到matrix项目中的mesh都是两套uv，第一套是用于上面那4个遮罩贴图的，第二套则是用于block、brick构成的。

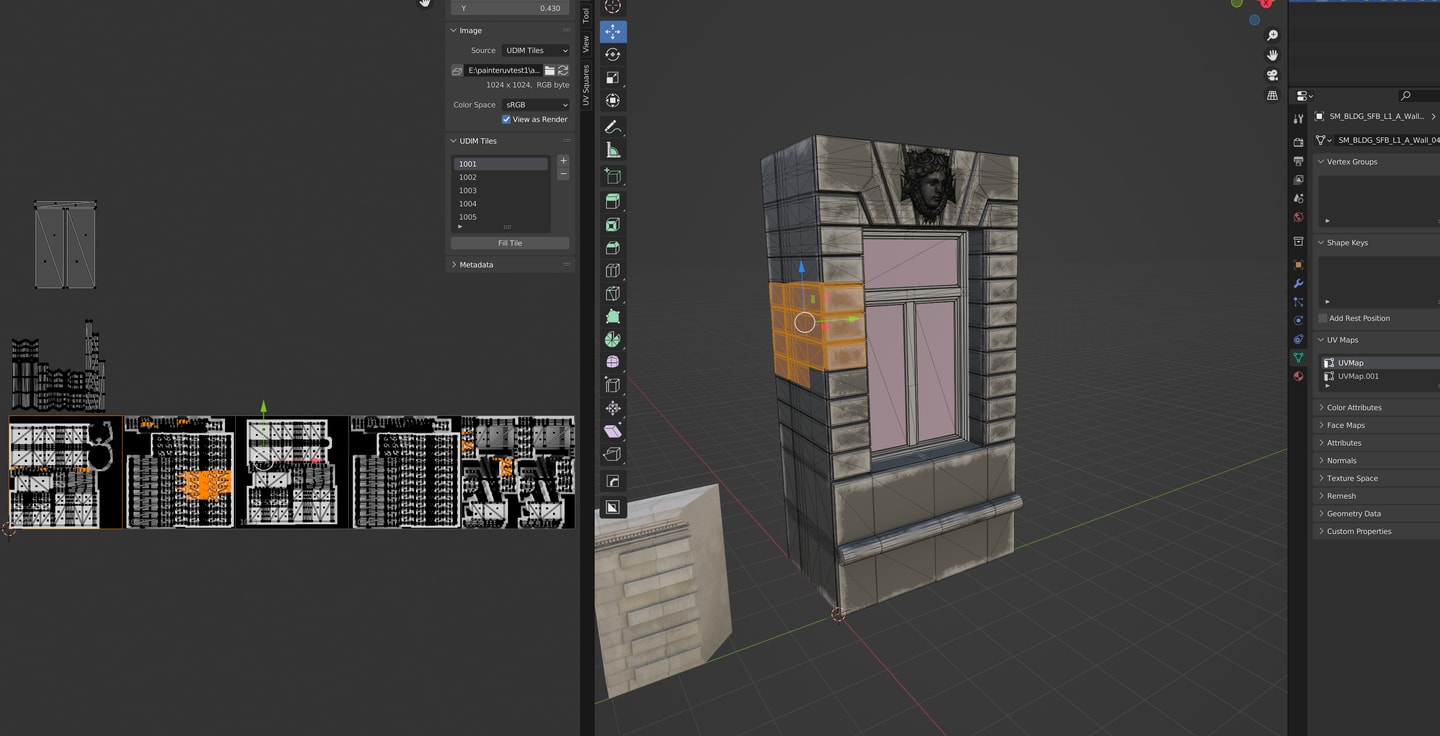

经测试，在摆uv时，用不着底图导入4096像素的，1024也是可以的，这样可以缓解udim卡机问题，估计512也没问题。可以看到有一撮uv放置在远端，它们是在构成建筑时被相邻部件遮挡看不到的面，所以无所谓。要做的就是正面看得到的部分，如何对不同部分选取不同规格的uv，这是需要之后多个实例尝试后才能得出结论的。
