昨天做了1个半模型，大概有一个月没碰3dsmax，一开始对操作有些陌生，第一个椅子磕磕绊绊自己通关了整个形体。总结一下几个技术点：
1.是转角腿（turned wood），通过x型布线切割矩形tessellation可以把点炸开，得到8边形的布线通过涡轮平滑可以模拟柱状。柱状面凹凸就是调整环状线的大小，仔细核对参考图就可以做的蛮精确了。
2.座椅左面木框架，正面这个实际没有技术难度，但是结构小了就理解不能了，从图上看是阶梯下沉3次，上升2次，下沉2次再上升3次，只要做1/4通过镜像就好，甚至这个曲线形状的凸出也可以用ffd去变形构造，关键在于这个微小的阶梯面，如何保持应边缘。再确这个面构造出来之后，利用extrude along spline可以构造两侧包围背面的木框架。
3.这套难点较大的是两侧木框架把手，这个曲面很不规则，我是逐个点调整去模拟曲线，理论上来说最好是用一个曲线作为参考轮廓在left面用直接把这个坡面画出来之后在水平方向挤出，然后在正面用ffd形变将把手歪向一侧。然后通过拉点构造圆形涡卷，然后就是把手面上的凹槽了，我在这个例子中用单线条勾勒出来之后chamfer切分出双线向内挤出形成凹槽，效果很理想，奇怪的是我在第二套模型中想用同样的方法去做失败了，是做了一天模型没耐心了？总的而言，对这个凹槽的构造我今天居然是没有记忆的，根本想不起坡面昨天是怎么搞得，说明目前对这种面还没有清晰的技术手段和技术认识。
4.通过把手的面分离然后对面进行extrude along spline，这里卡了很久后想起来用ffd变形器局部变形构造出靠背的渐进向上。然后利用这个结构上的面detach分离extrude挤出面形成软包布艺。
5.座面用spline画出形状后挤出，布线涡轮平滑，再利用cloth重力模拟。

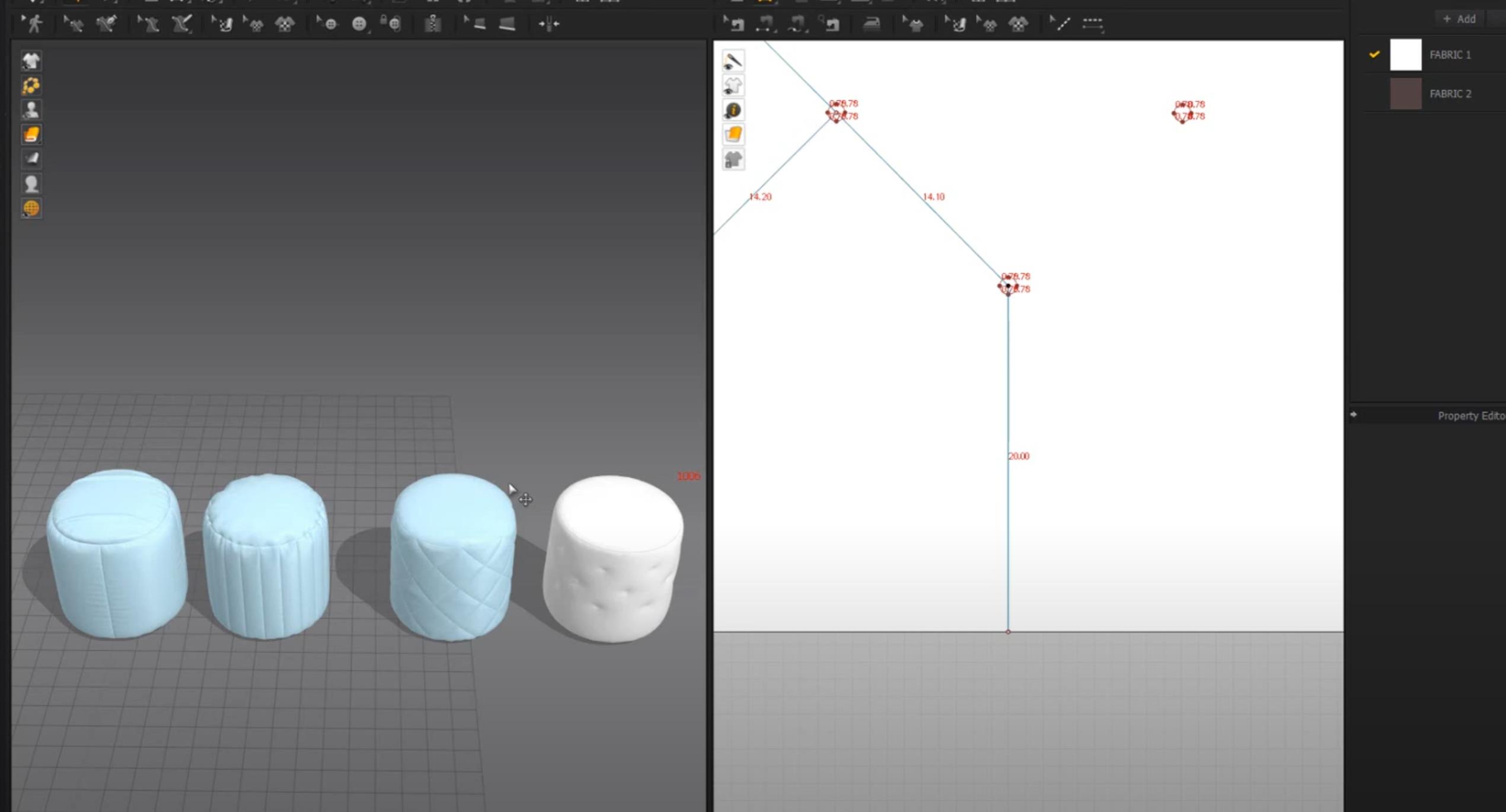

第一个模型基本就这样，关于布艺软包上的那些网孔、褶皱之类的需要配合marvelous designer在基本形状成型后，导出到那边制作。这个等建模技术进一步提升之后再玩。
第二个模型下午到晚上把轮廓做好以后就不知道如何拓扑布线去做那两个涡卷了，后来看了教学演示的思路自己完成了布线，其做法是直接用面片去模拟所有的凹凸结构，这对于在一个平面上而言很好用，或许像前一个例子的那种转向的把手也可以在一个面上构造好之后利用ffd局部变形，在zbrush中可以通过遮罩模糊对局部做移动旋转拉伸变形，3dsmax的话似乎就是ffd？ffd能否设置一定权重模糊达到平滑变形呢？我想下午这两个案例在实验一下，然后再做1一个新的模型练习练习。
